Кабели CB023 и CB030 за блокове Bosch MD1/MG1 на стенд (BMW и Mercedes-Benz)

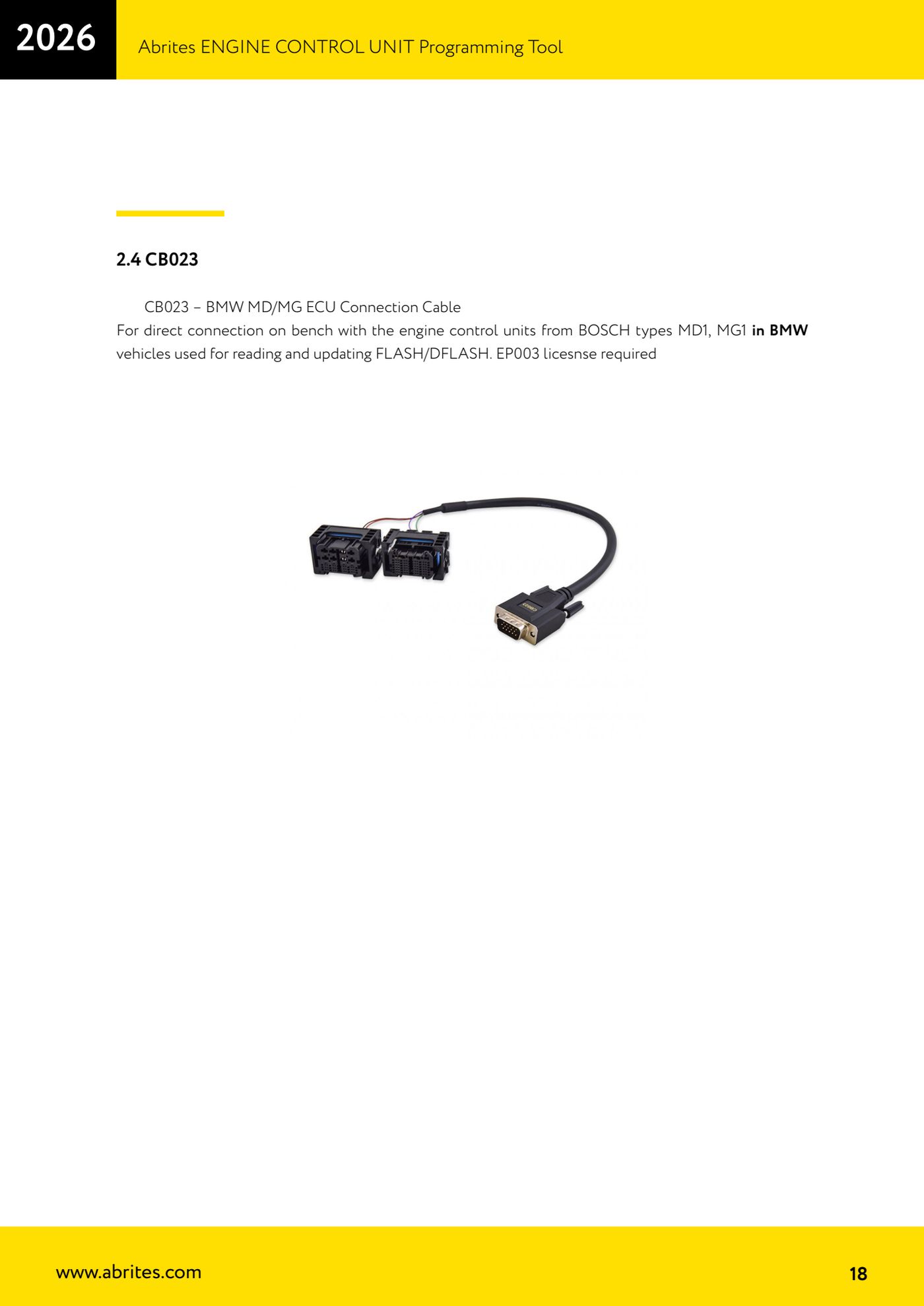

CB023 и CB030 са кабелите за директно свързване на стенд към двигателните блокове Bosch MD1 и MG1: CB023 е за блоковете MD1/MG1 на BMW, а CB030 — за тези на Mercedes-Benz (MRD1/MRG1). Служат за четене и обновяване на FLASH и DFLASH с ECU Programming Tool.

Процедура

1. Идентифицирай блока: ако е Bosch MD1 или MG1 на автомобил BMW, използвай CB023 (BMW MD/MG ECU Connection Cable); ако е Bosch MD1/MG1 (MRD1/MRG1) на Mercedes-Benz, използвай CB030 или като алтернатива CB403.
2. Провери, че имаш активен лиценз EP003: той е задължителен както за CB023, така и за CB030.

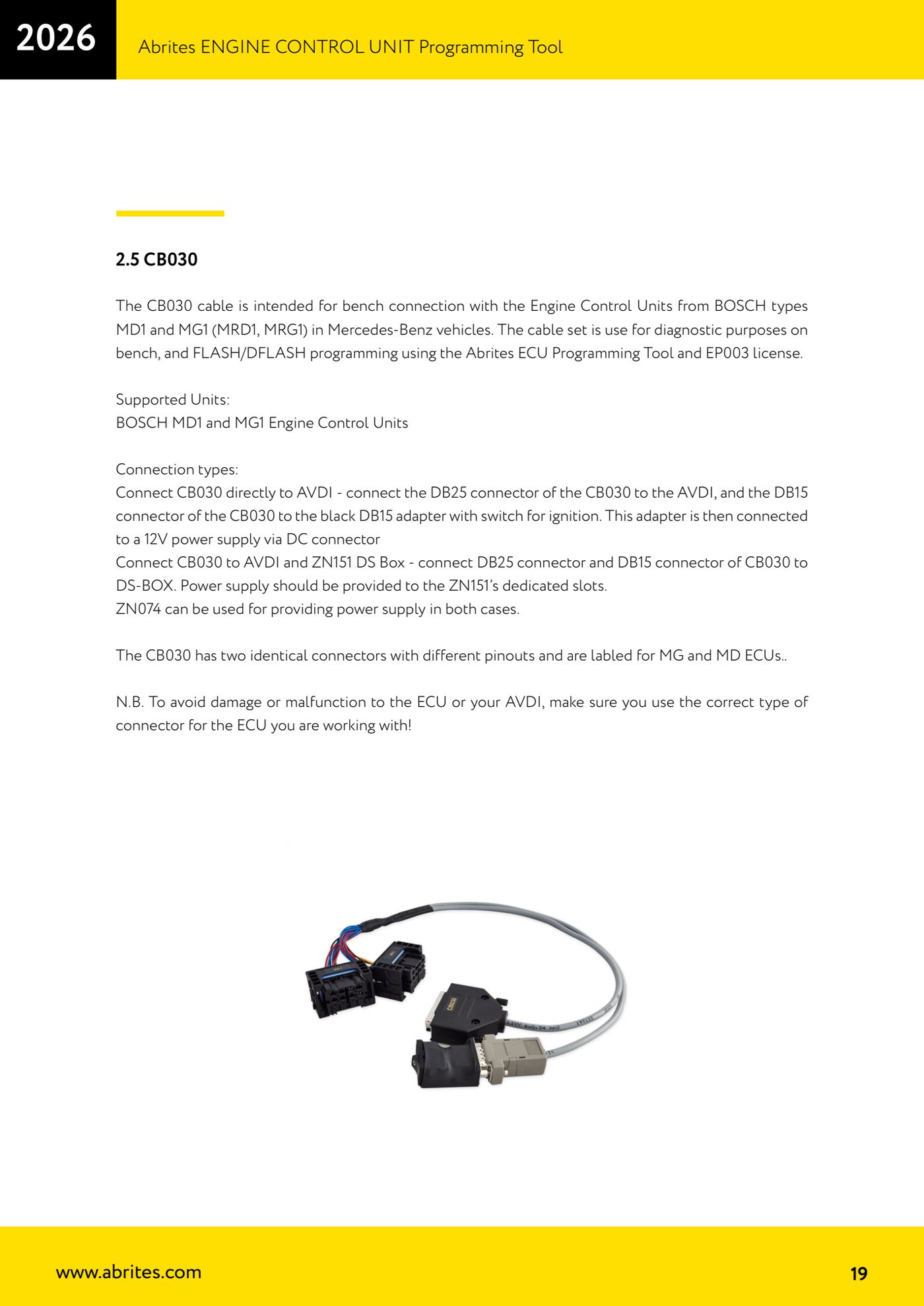

3. Първи начин за свързване на CB030 (без DS Box): свържи конектора DB25 на CB030 към AVDI, а конектора DB15 на CB030 — към черния адаптер DB15 с превключвател за контакта; този адаптер после се захранва с 12V през DC конектора.

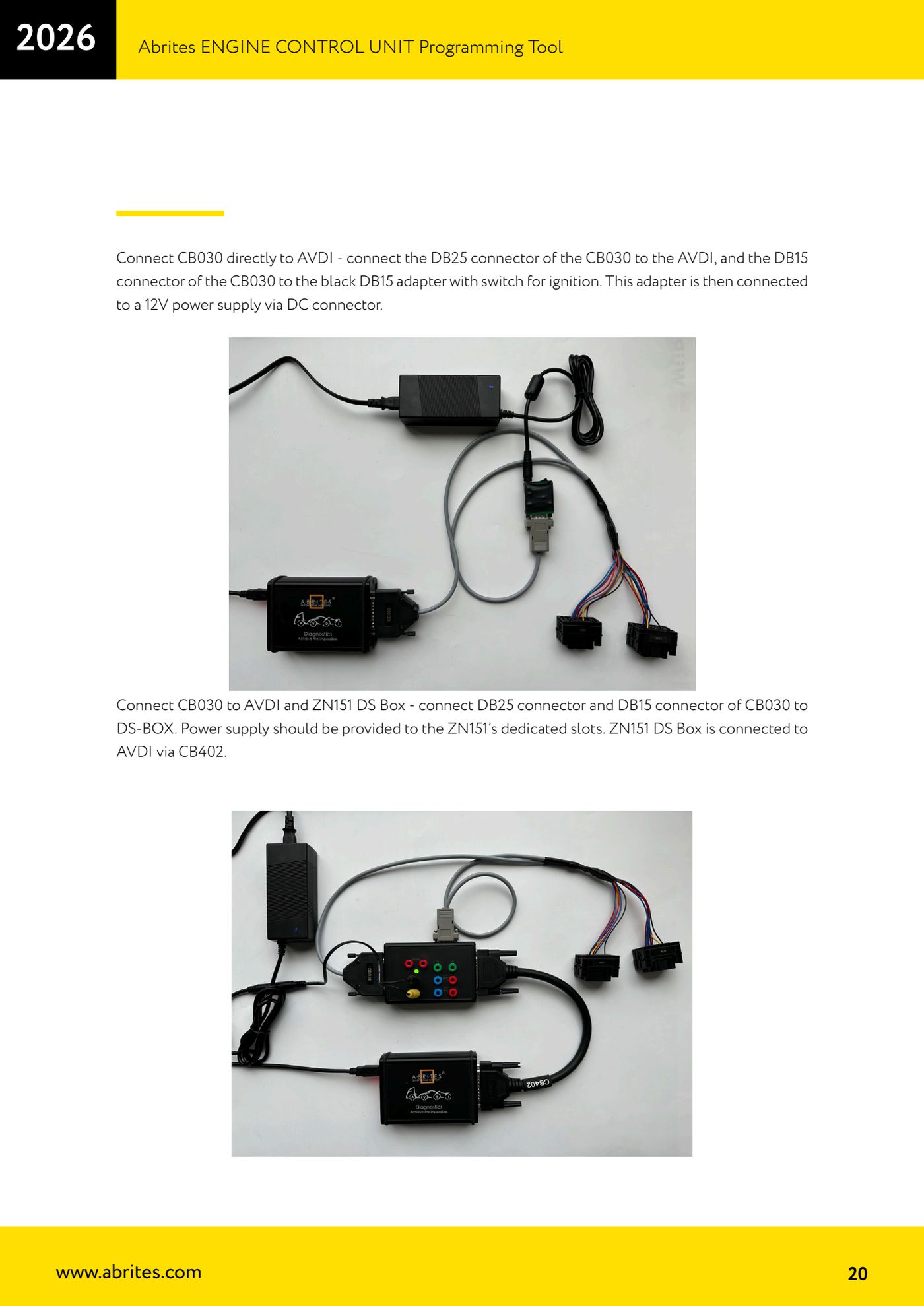

4. Втори начин за свързване на CB030 (с DS Box): свържи DB25 и DB15 на CB030 към ZN151 DS Box, която на свой ред е свързана към AVDI чрез CB402; захранването се подава в предназначените гнезда на ZN151.
5. И в двата случая можеш да използваш ZN074 за захранването.
6. Преди да включиш конектора в блока, провери надписа MG или MD, отпечатан върху кабела, и го сравни с обозначението на ECU, което имаш на стенда.

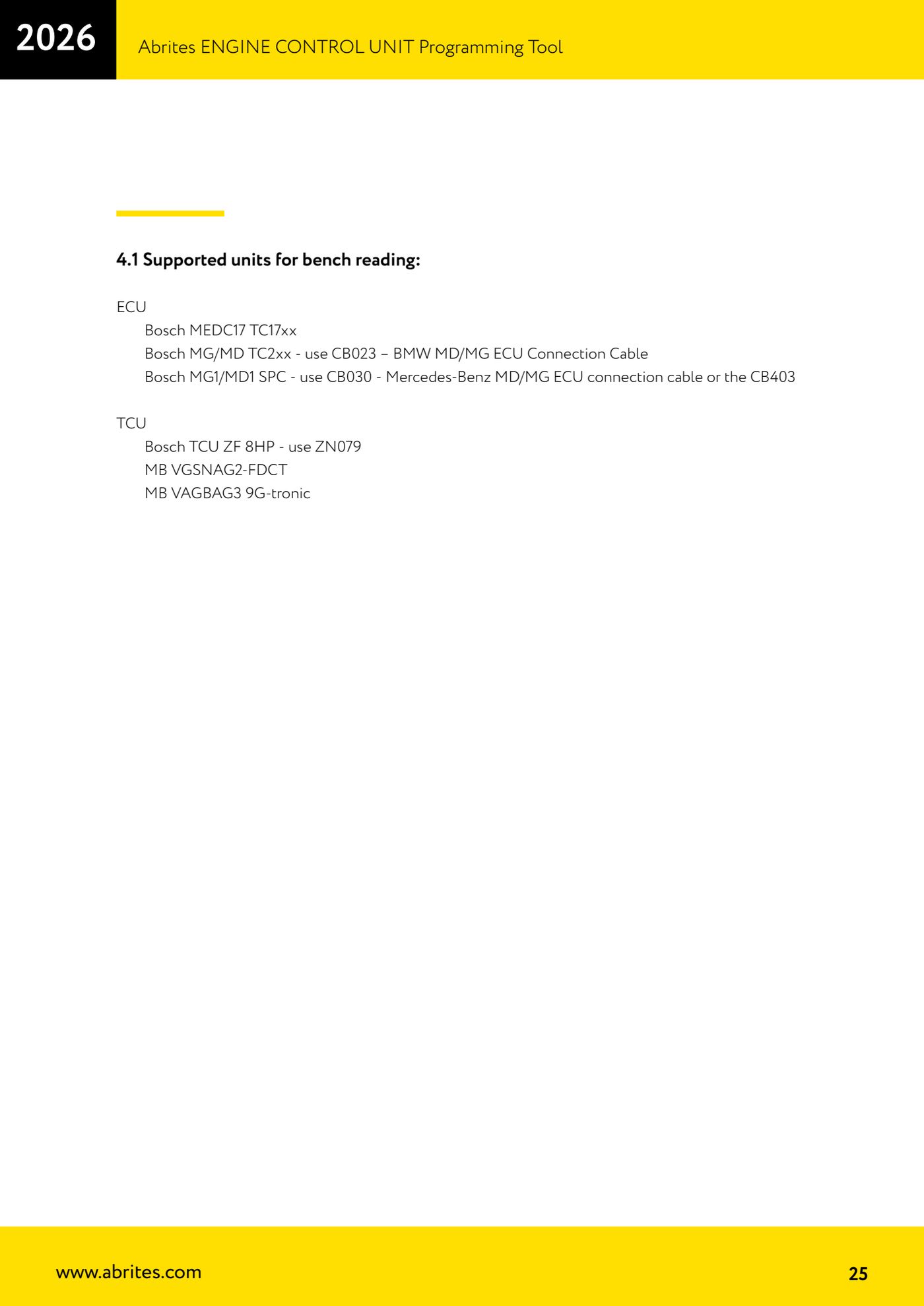

7. Стартирай ECU Programming Tool, избери "Bench", избери типа блок (Bosch MG/MD TC2xx с CB023 или Bosch MG1/MD1 SPC с CB030/CB403) и продължи с "Info", "Read" или "Write" върху желаната памет.
