Кабел CB401 / DB15 на ZN151: нова легенда на цветовете (v2.3+) и стара (v2.2 и по-ниска)

Strumenti Интерфейс Класически Хардуер / Свързване Базово ⏱ 10 min 6 стъпки

Кабелът DB15 от комплекта ZN151 съществува в две версии с различни цветове. Ако сгрешиш при разчитането на цветовете, ще окабелиш блока грешно, затова преди да свържеш какъвто и да е пин, провери коя версия Distribution Box държиш в ръцете си.

Необходими лицензи

  • —

Хардуер / кабели

  • ZN151
  • CB401
  • AVDI
⚠ ВниманиеКутиите Distribution Box ZN151 версия 2.2 или по-ниска използват кабел DB15 с цветове, различни от тези при v2.3 или по-нова, а кутиите, обновени по програмата за return upgrade на Abrites, почти винаги идват със стария тип кабел. Ако цветовете от ръководството не съвпадат с твоя кабел, следвай ВИНАГИ надписите, отпечатани върху кабела DB15, а не цвета.

Процедура

  1. Провери версията на своята ZN151: двата типа кабел DB15 (v2.0/2.1/2.2 срещу v2.3) се различават и на вид, както е показано на снимката в ръководството.
  2. Ако имаш ZN151 v2.3 или по-нова, използвай новата легенда на CB401: Power = жълт (B+), IGN = оранжев (IGN), GND = черен (GND), CAN HI = червен (CAN6), CAN LOW = син (CAN14), T1 = кафяв (T1), T2 = зелен (T2), Boot = бял.
  3. Ако имаш ZN151 v2.2 или по-ниска, използвай старата легенда: Power = жълт (B+), IGN = жълто-розов (IGN), GND = черен (GND), CAN HI = червен (CAN6), CAN LOW = син (CAN14), T1 = зелено-кафяв (T1), T2 = зелен (T2), Boot = бял.
  4. Свържи CB401 към порта DB15 на DS Box и окабели блока, следвайки PIN OUT схемите от главата Wiring Diagrams, като винаги започваш от GND.
  5. Ако конекторът на блока, по който работиш, не се покрива от CB401 (модерни блокове и конектори), премини към разширения комплект CB403.
  6. Ако имаш и най-малкото съмнение за съответствието цвят/функция, довери се на надписа върху проводника: при кабелите от стария тип това е единственият валиден ориентир.

Екрани за справка

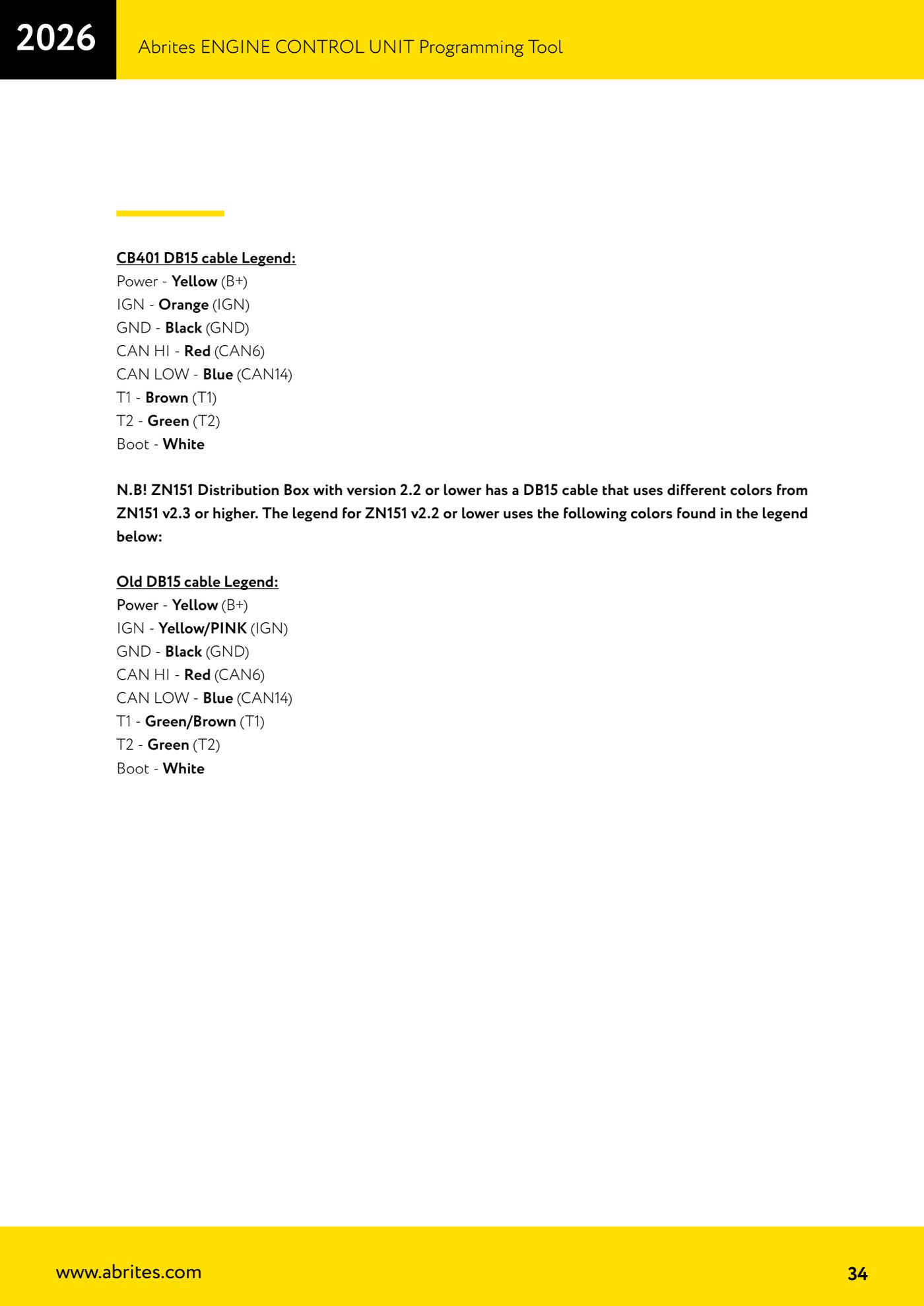

Кабел CB401 / DB15 на ZN151: нова легенда на цветовете (v2.3+) и стара (v2.2 и по-ниска) — 1Кабел CB401 / DB15 на ZN151: нова легенда на цветовете (v2.3+) и стара (v2.2 и по-ниска) — 2Кабел CB401 / DB15 на ZN151: нова легенда на цветовете (v2.3+) и стара (v2.2 и по-ниска) — 3
Източник: Manuale ECU Programming Tool, parte 1 di 3, cap. 6 e 7 (p.30, 34) · ⏱ ориентировъчно време 10 min
