Четене и програмиране по BDM на блокове за управление Bosch EDC16xx / MED9.xx със ZN073

Strumenti Интерфейс Класически Флашване / Програмиране Напреднало ⏱ 60-90 min 15 стъпки

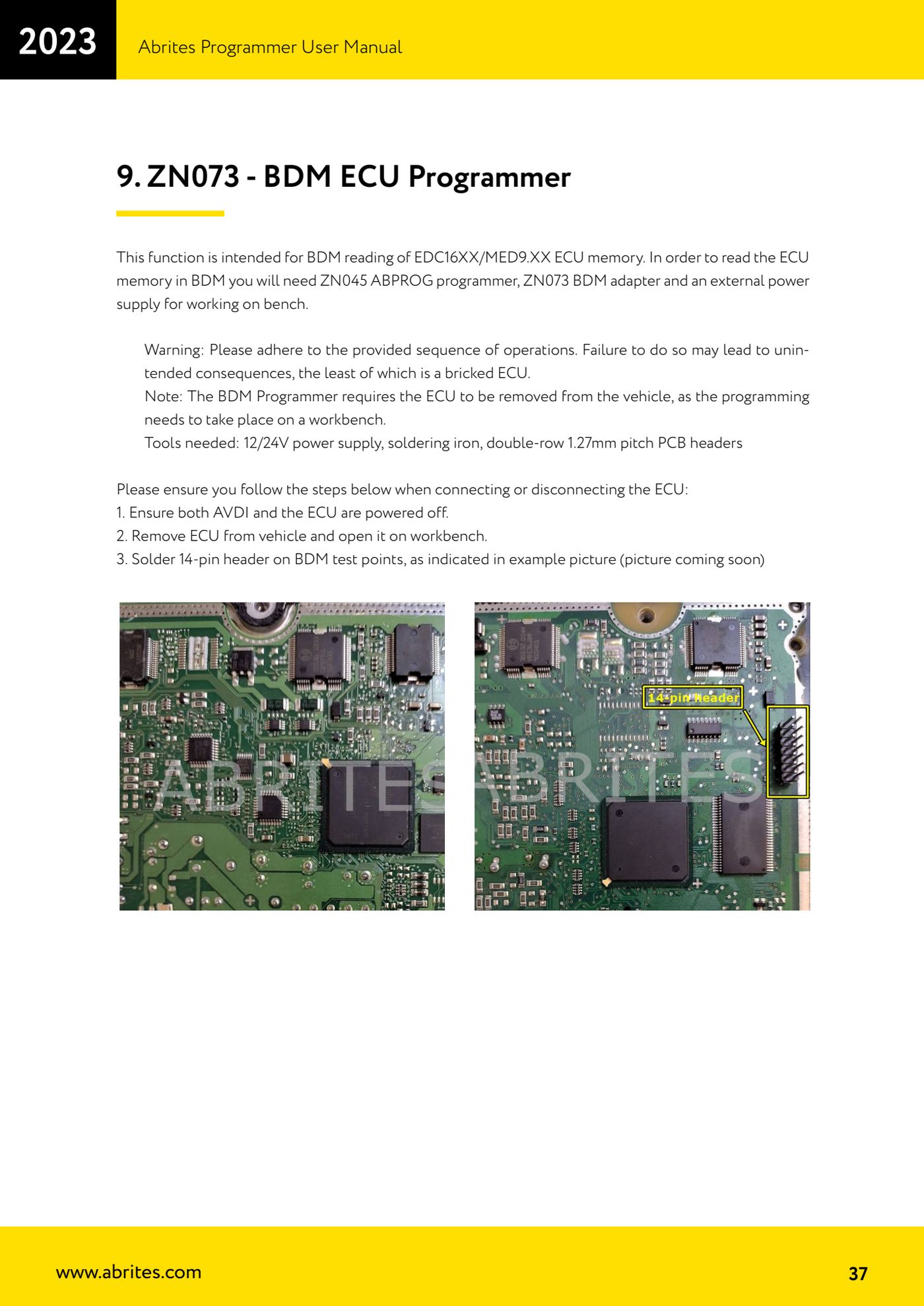

ZN073 служи за четене и програмиране по BDM на паметта на блоковете за управление Bosch EDC16xx и MED9.xx. Работи се винаги на стенд, с блок, демонтиран от автомобила и захранен от външен захранващ блок.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • ZN045 programmatore ABPROG
  • ZN073 BDM ECU Programmer
  • alimentatore 12/24V
  • ZN051
  • ZN074
  • saldatore
  • header PCB doppia fila passo 1.27 mm
  • cavo flat (ribbon)
⚠ ВниманиеСпазвай стриктно указаната последователност на включване и изключване: неспазването може да доведе до нежелани последствия, в най-добрия случай до брикнат блок за управление. Грешно окабеляване на плоския кабел може да повреди трайно адаптера и/или блока за управление. Не записвай нищо в първите 8 байта на shadow rows на процесора MPC, ако не си абсолютно сигурен какво правиш: те съдържат информацията за censoring и намесата в тях може да блокира процесора без възможност за отключване.

Процедура

  1. Подготви инструментите: захранващ блок 12/24V, поялник и двуредов PCB хедер със стъпка 1.27 mm.
  2. Увери се, че и AVDI, и блокът за управление са изключени.
  3. Демонтирай блока за управление от автомобила и го отвори на стенда.

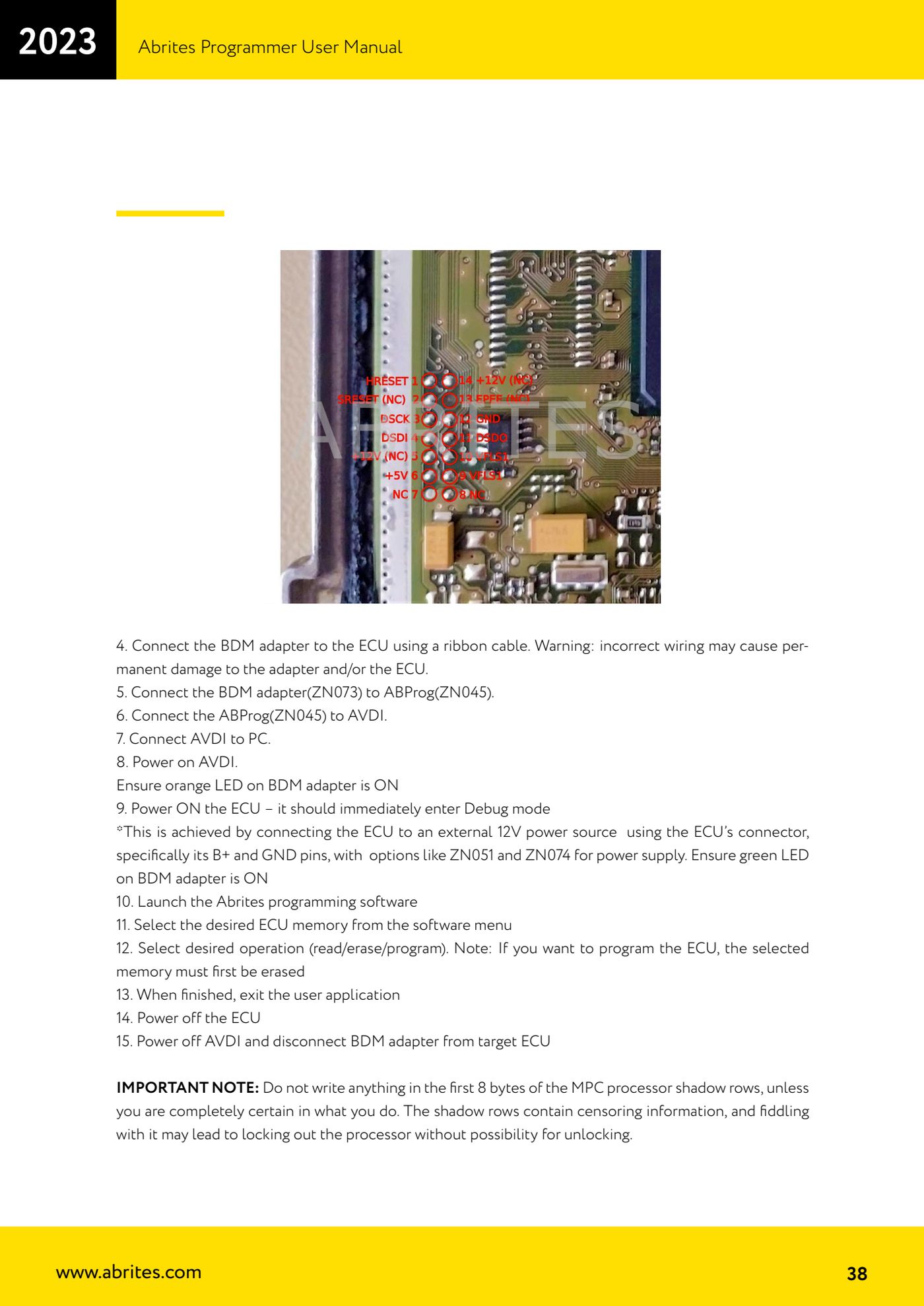

  4. Запои 14-пиновия хедер на BDM тест точките на платката, следвайки примерното изображение.
  5. Свържи BDM адаптера към блока за управление с плоския кабел. Внимание: грешно окабеляване може да повреди трайно адаптера и блока за управление.
  6. Свържи BDM адаптера ZN073 към ABPROG ZN045.
  7. Свържи ABPROG ZN045 към AVDI, после AVDI към компютъра.
  8. Включи AVDI и провери дали оранжевият светодиод на BDM адаптера свети.
  9. Захрани блока за управление: той трябва веднага да влезе в режим Debug. Захранването се подава от външен източник 12V на пиновете B+ и GND на конектора на блока за управление, например с ZN051 или ZN074. Провери дали зеленият светодиод на BDM адаптера свети.
  10. Стартирай софтуера за програмиране на Abrites.

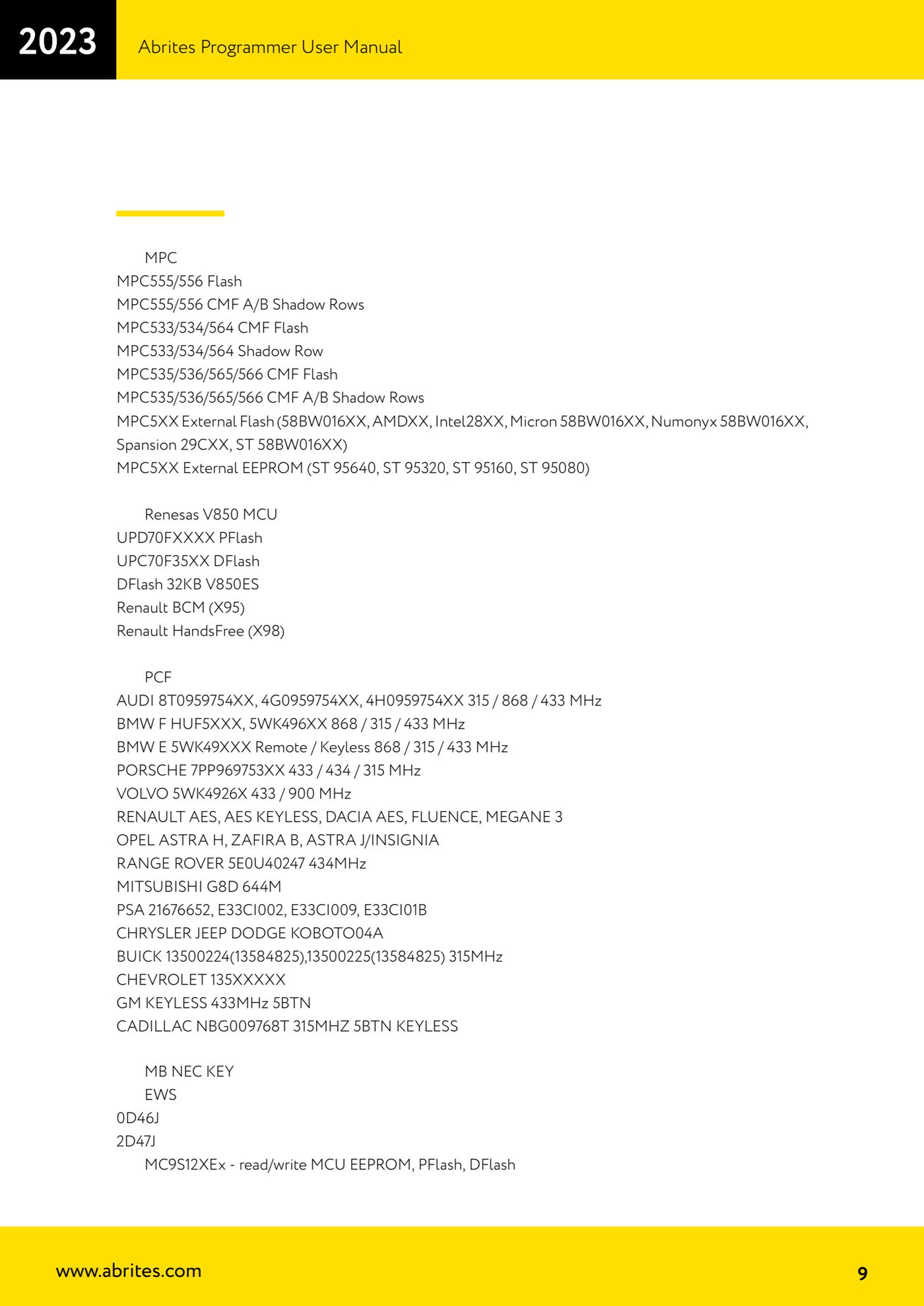

  11. Избери от менюто паметта на блока за управление, която те интересува. За MPC са налични MPC555/556 Flash, MPC555/556 CMF A/B Shadow Rows, MPC533/534/564 CMF Flash и Shadow Row, MPC535/536/565/566 CMF Flash и CMF A/B Shadow Rows, външната Flash MPC5XX (58BW016XX, AMDXX, Intel28XX, Micron, Numonyx, Spansion 29CXX, ST) и външната EEPROM MPC5XX (ST 95640, 95320, 95160, 95080).
  12. Избери желаната операция (read / erase / program). Ако искаш да програмираш блока за управление, избраната памет първо трябва да бъде изтрита.
  13. В края на работата затвори потребителското приложение.
  14. Изключи блока за управление.
  15. Изключи AVDI и едва тогава разкачи BDM адаптера от блока за управление.

Екрани за справка

Четене и програмиране по BDM на блокове за управление Bosch EDC16xx / MED9.xx със ZN073 — 1Четене и програмиране по BDM на блокове за управление Bosch EDC16xx / MED9.xx със ZN073 — 2Четене и програмиране по BDM на блокове за управление Bosch EDC16xx / MED9.xx със ZN073 — 3
Източник: Manuale Abrites Programmer, cap. 9 - ZN073 BDM ECU Programmer (p.37-38) · ⏱ ориентировъчно време 60-90 min
