Адаптер J1850 на Abrites: свързване между AVDI и OBDII кабела

Strumenti Интерфейс Класически Хардуер / Свързване Базово ⏱ 5 min 6 стъпки

Адаптерът J1850 на Abrites служи за поддръжка на протоколите SAE J1850 PW при 10.4 kbps и PWM при 41.6 kbps, типични за много автомобили американско производство без CAN линия.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • Adattatore J1850 Abrites
  • CB106 - cavo OBDII SAE J1962

Процедура

  1. Проверете дали автомобилът, по който ще работите, използва протокол SAE J1850: PW при 10.4 kbps или PWM при 41.6 kbps.
  2. Разкачете OBDII кабела от AVDI.
  3. Включете адаптера J1850 между AVDI и OBDII кабела чрез DB25 конекторите: от едната страна DB25 страната на AVDI, от другата — OBDII кабелът.
  4. Свържете OBDII кабела към диагностичната букса на автомобила.
  5. Стартирайте диагностичния софтуер на Abrites: не е нужна допълнителна настройка в софтуера, адаптерът работи прозрачно.
  6. В края на работата свалете адаптера, ако се връщате към стандартни CAN/K-Line автомобили.

Екрани за справка

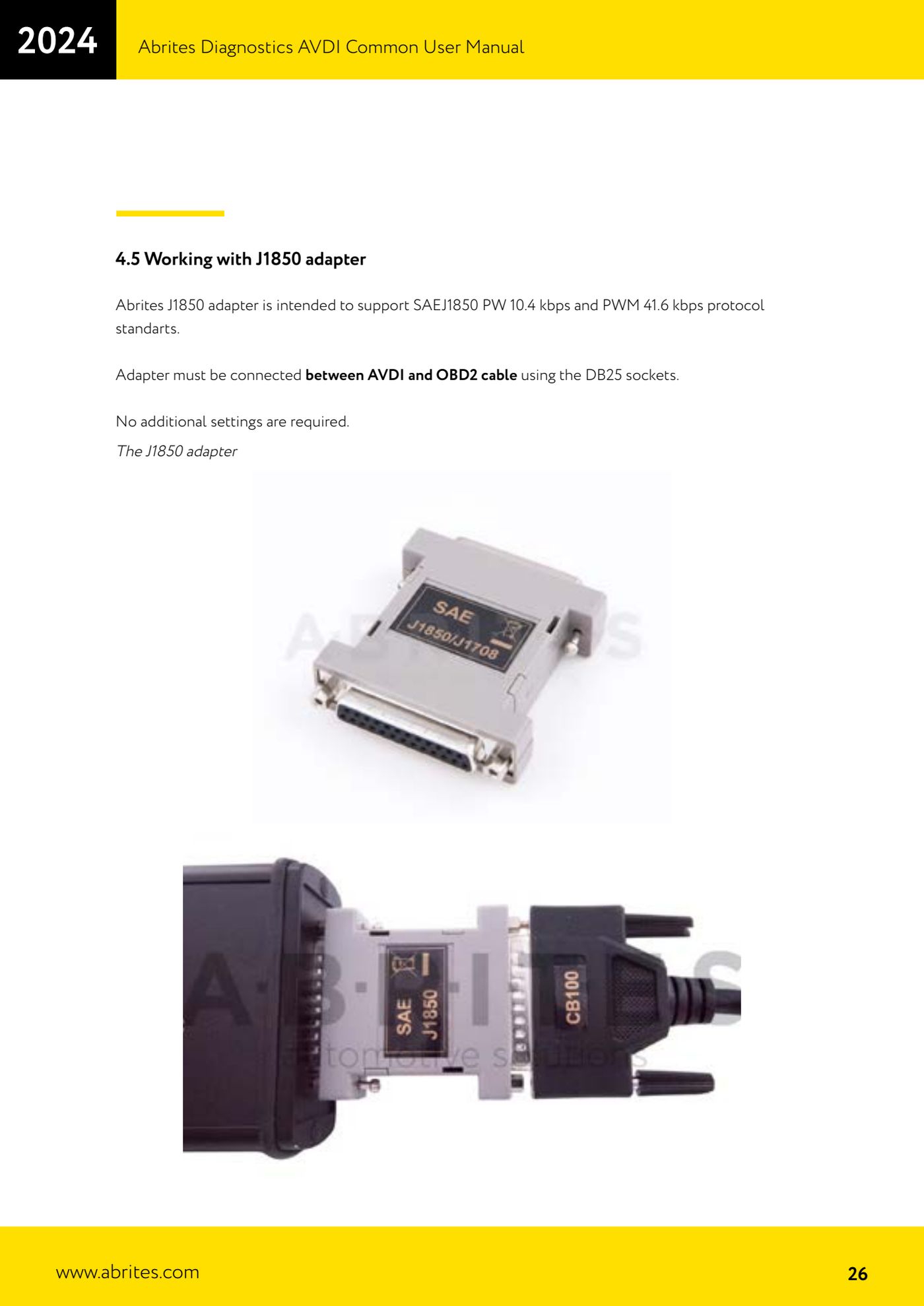

Адаптер J1850 на Abrites: свързване между AVDI и OBDII кабела — 1
Източник: Manuale AVDI - manuale comune, parte 1 di 2, cap. 4.5 (p.26) · ⏱ ориентировъчно време 5 min
