Simos PCR2.1: sbloccare la centralina e leggere PIN/CS/MAC

VAG Interfaccia Classica Chiavi / Immo Avanzata ⏱ 60-120 min 9 passi

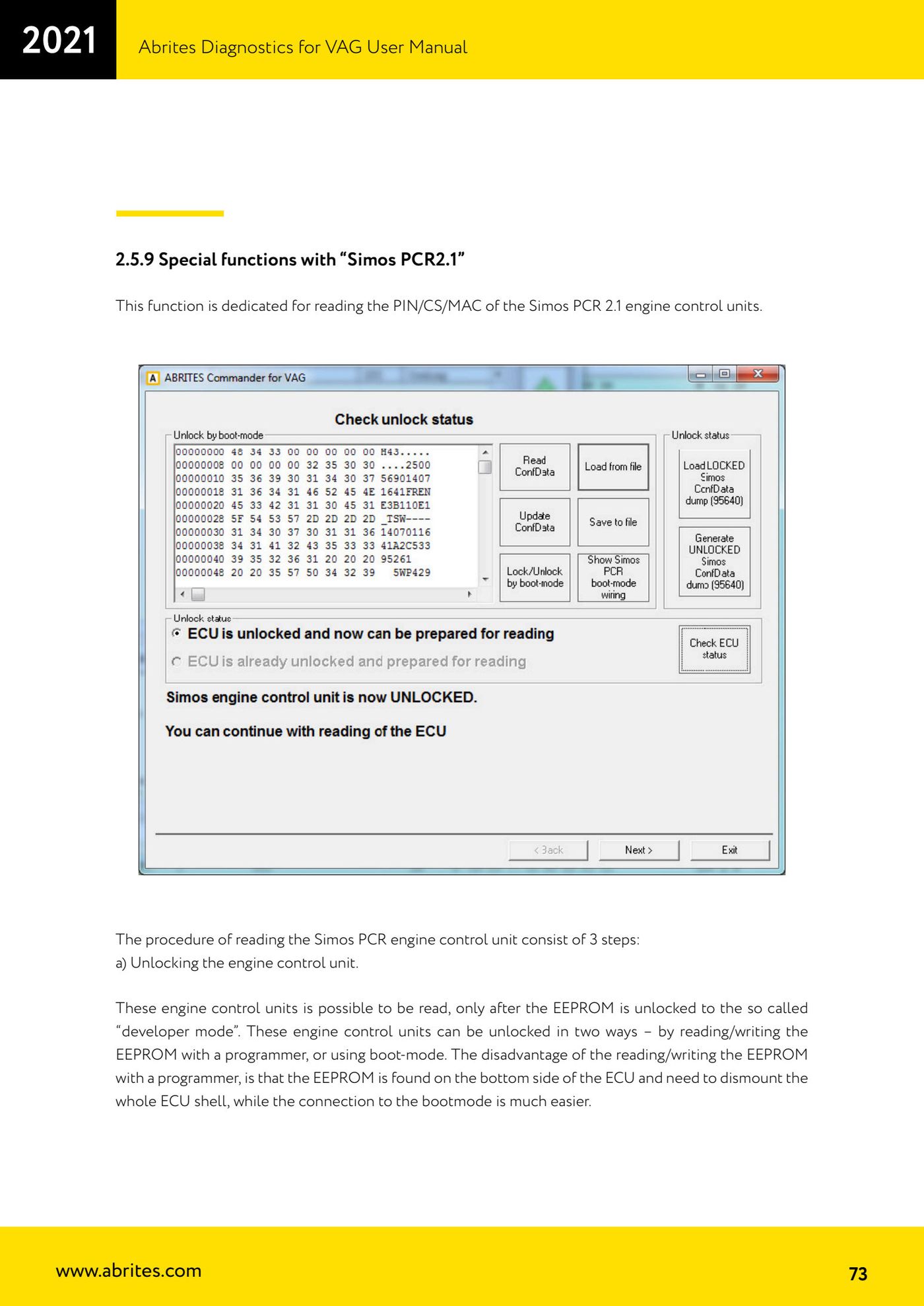

La funzione speciale "Simos PCR2.1" serve a leggere PIN/CS/MAC delle centraline motore Simos PCR 2.1. La procedura si compone di tre fasi: sblocco della centralina, preparazione alla lettura tramite aggiornamento software e lettura via OBDII.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • programmatore EEPROM (95640)
⚠ AttenzioneSelezionare un software con numero VAG diverso da quello attuale serve solo se vuoi riadattare la centralina a un altro veicolo: in quel caso aggiorna la ECU a un software con lo stesso numero VAG della vecchia centralina dell'auto su cui la monterai. In tutti gli altri casi e' consigliato non cambiare il numero VAG; se il numero VAG resta lo stesso e cambia solo la versione software non c'e' problema. Lo sblocco e la preparazione alla lettura si possono fare SOLO dalla funzione speciale "Simos PCR2.1".

Procedura

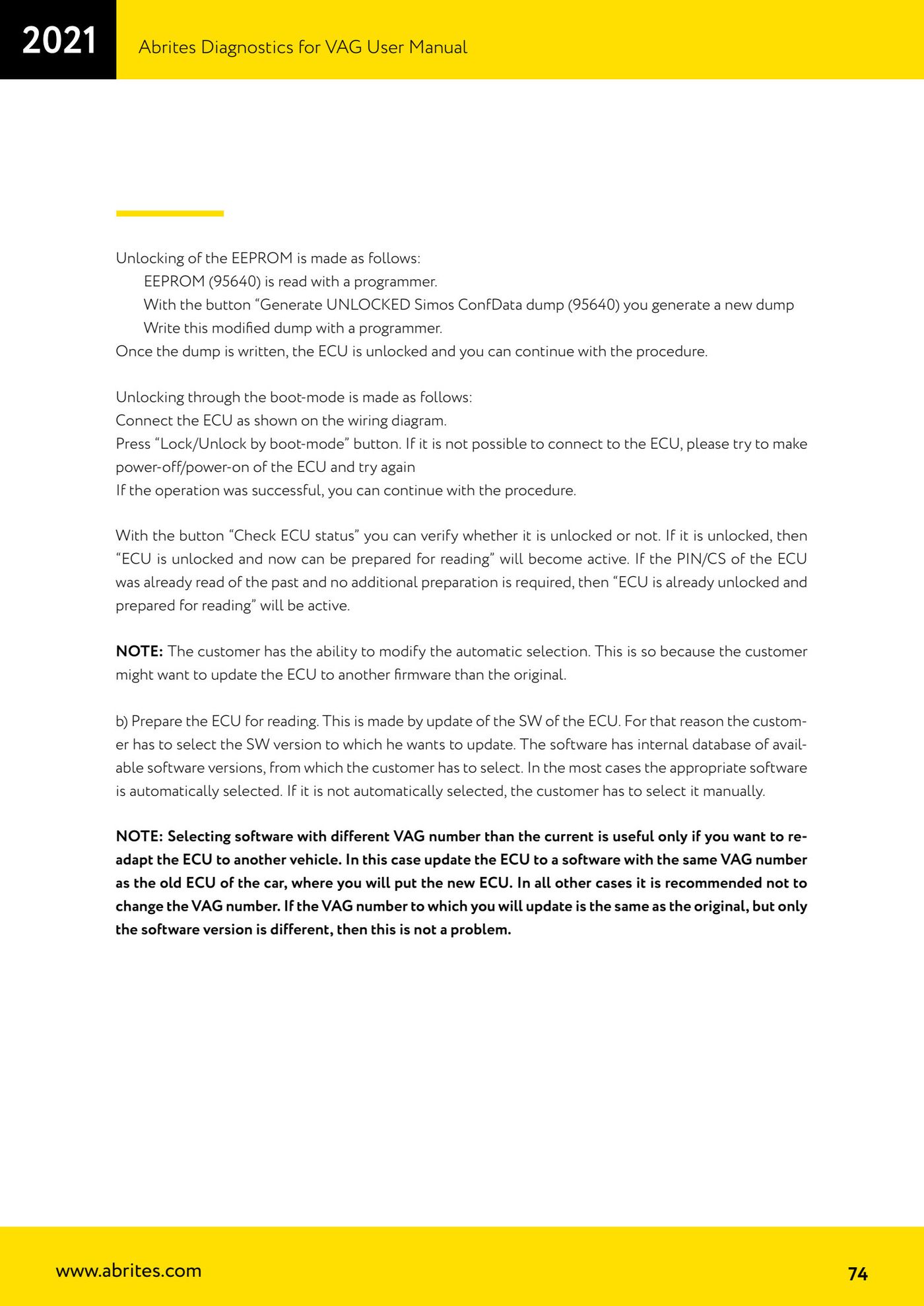

  1. Fase A - sblocco: la centralina puo' essere letta solo dopo aver sbloccato la EEPROM nel cosiddetto "developer mode". Puoi farlo in due modi: leggendo/scrivendo la EEPROM con un programmatore oppure via boot-mode. Lo svantaggio del programmatore e' che la EEPROM si trova sul lato inferiore della ECU e obbliga a smontare tutto il guscio, mentre il collegamento in boot-mode e' molto piu' semplice.
  2. Sblocco con programmatore: leggi la EEPROM (95640) con il programmatore.
  3. Premi il pulsante "Generate UNLOCKED Simos ConfData dump (95640)" per generare il nuovo dump.
  4. Scrivi il dump modificato con il programmatore: a scrittura effettuata la centralina e' sbloccata.
  5. Sblocco via boot-mode: collega la centralina come indicato nello schema di cablaggio.
  6. Premi il pulsante "Lock/Unlock by boot-mode"; se non riesce a connettersi alla ECU, spegni e riaccendi l'alimentazione della centralina e riprova.
  7. Verifica con il pulsante "Check ECU status": se compare attivo "ECU is unlocked and now can be prepared for reading" la centralina e' sbloccata; se compare "ECU is already unlocked and prepared for reading" il PIN/CS era gia' stato letto in passato e non serve altra preparazione.

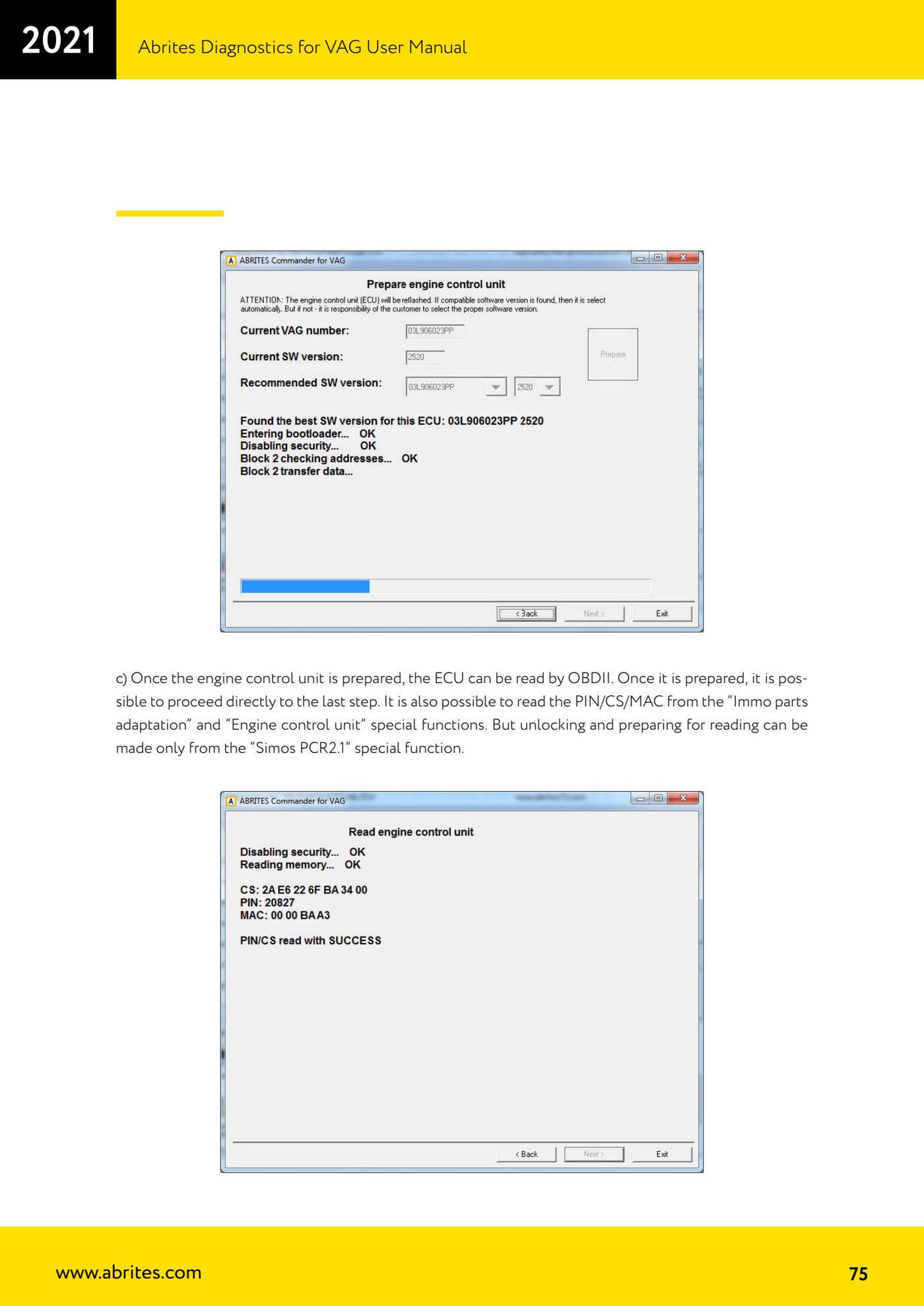

  8. Fase B - preparazione alla lettura: si esegue aggiornando il software della centralina. Seleziona la versione SW a cui aggiornare dal database interno del programma; nella maggior parte dei casi la versione corretta viene selezionata automaticamente, altrimenti scegliela manualmente.
  9. Fase C - lettura: a centralina preparata, leggi PIN/CS/MAC via OBDII. Se la ECU e' gia' preparata puoi passare direttamente a questo ultimo passo, e la lettura di PIN/CS/MAC si puo' fare anche dalle funzioni speciali "Immo parts adaptation" e "Engine control unit".

Schermate di riferimento

Simos PCR2.1: sbloccare la centralina e leggere PIN/CS/MAC — 1Simos PCR2.1: sbloccare la centralina e leggere PIN/CS/MAC — 2Simos PCR2.1: sbloccare la centralina e leggere PIN/CS/MAC — 3
Fonte: Manuale VAG (Offline), cap. 2.5.9 (p.73-75) · ⏱ tempo indicativo 60-120 min
