EZS Kessy CAN: ottenere login (PIN) e component security

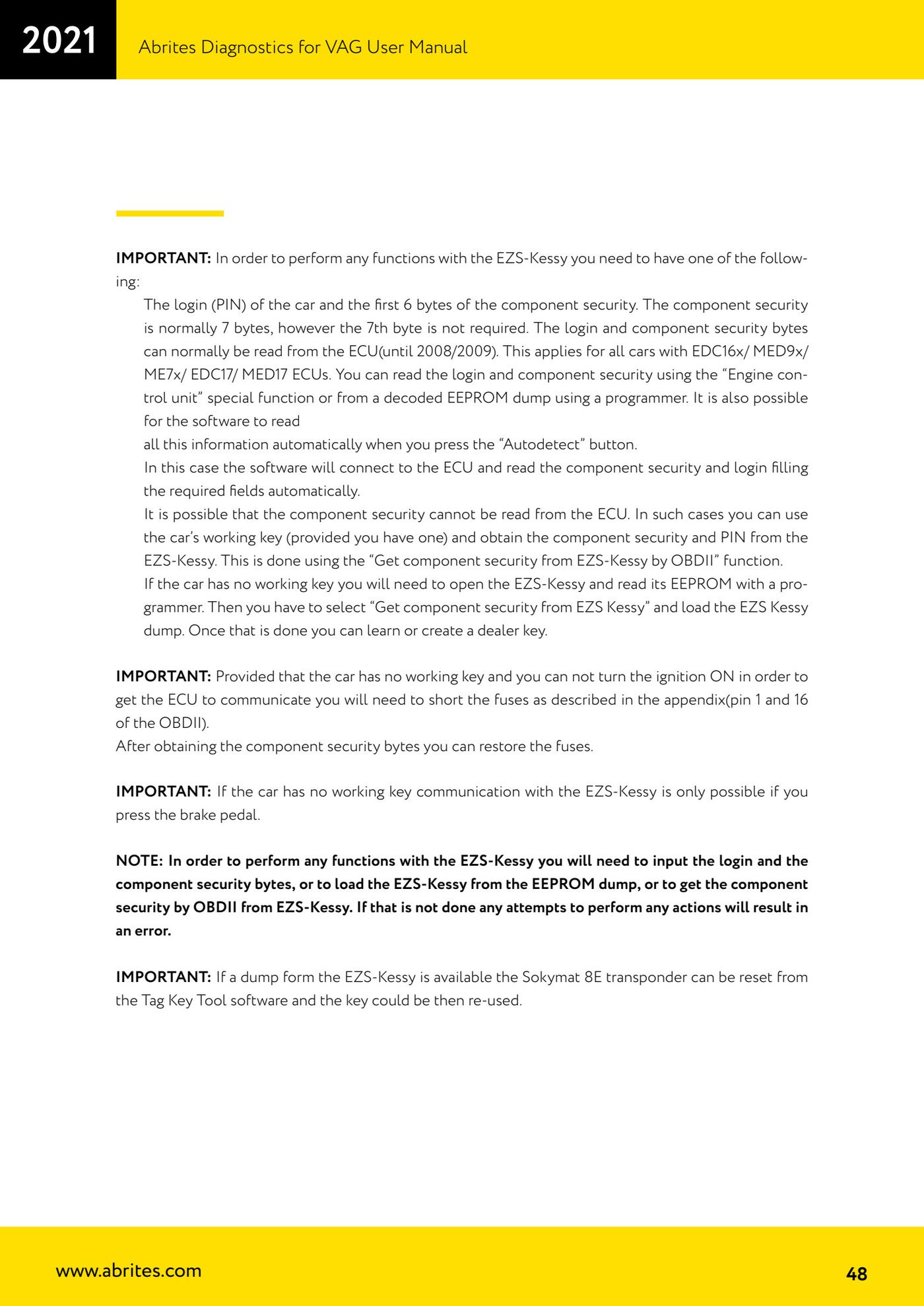

Prima di poter fare qualsiasi operazione con l'EZS-Kessy (apprendimento chiavi, VIN, EEPROM, dealer key) servono il login (PIN) dell'auto e i primi 6 byte della component security. Questa procedura descrive le tre strade per ottenerli, a seconda che l'auto abbia o meno una chiave funzionante.

Procedura

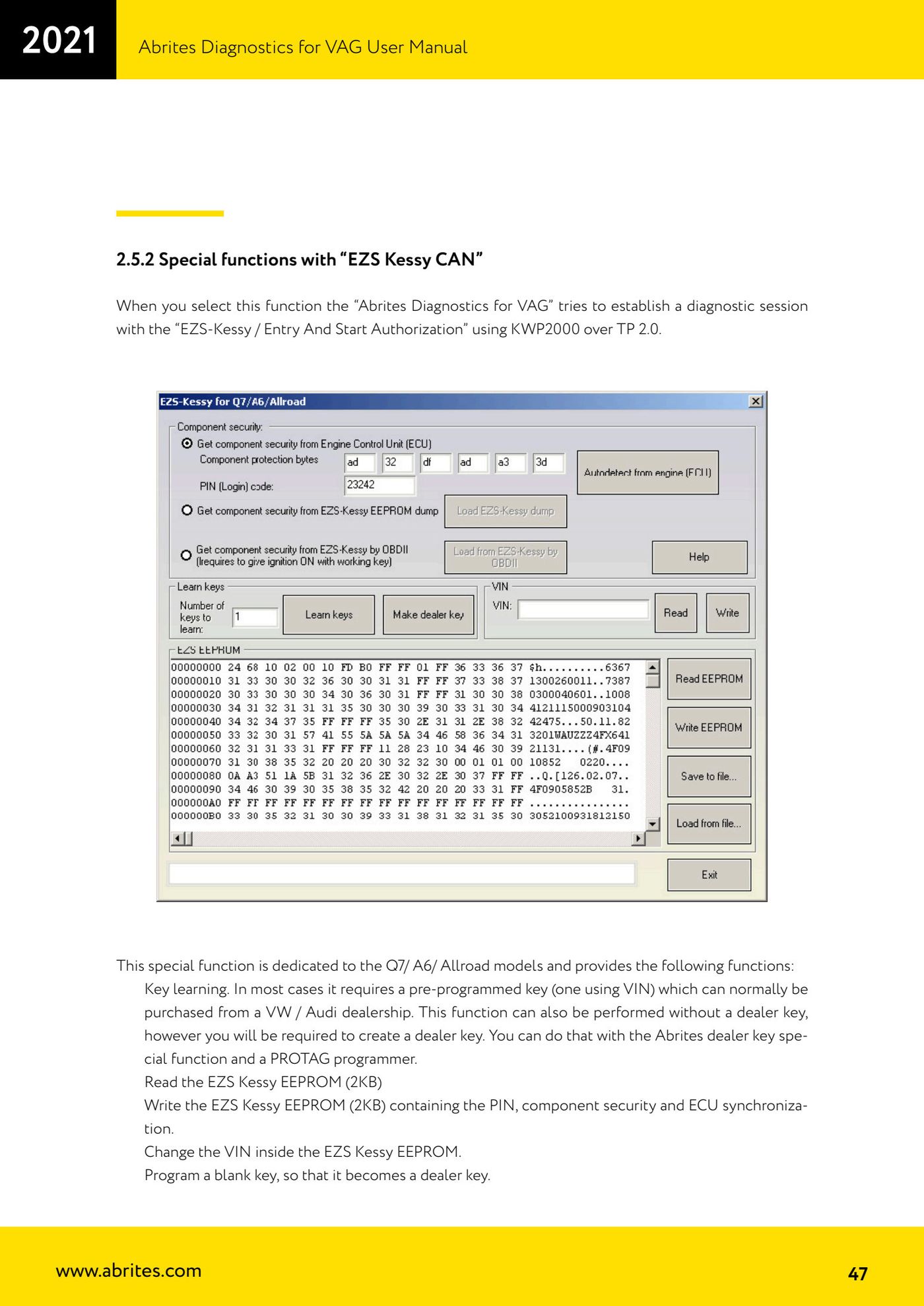

1. Collega l'AVDI all'auto e avvia "Abrites Diagnostics for VAG", quindi apri la funzione speciale "EZS Kessy CAN" (il software apre una sessione diagnostica KWP2000 su TP 2.0 con "EZS-Kessy / Entry And Start Authorization"). La funzione e' dedicata ai modelli Q7 / A6 / Allroad.
2. Metodo 1 - lettura dalla centralina motore: sulle auto fino al 2008/2009 login e component security si possono leggere dalla ECU. Vale per tutte le vetture con centraline EDC16x / MED9x / ME7x / EDC17 / MED17. Usa la funzione speciale "Engine control unit", oppure ricava i dati da un dump EEPROM decodificato letto con un programmatore.
3. Metodo 1 automatico: premi il pulsante "Autodetect". Il software si collega alla centralina motore, legge component security e login e compila da solo i campi richiesti.
4. Metodo 2 - se la component security non si riesce a leggere dalla ECU e hai una chiave funzionante dell'auto: usa la funzione "Get component security from EZS-Kessy by OBDII" per ricavare component security e PIN direttamente dall'EZS-Kessy.
5. Metodo 3 - se l'auto non ha nessuna chiave funzionante: apri l'EZS-Kessy, leggine l'EEPROM con un programmatore, poi seleziona "Get component security from EZS Kessy" e carica il dump dell'EZS Kessy.
6. Nota sulla component security: normalmente e' di 7 byte, ma il 7° byte non serve; bastano i primi 6.
7. Se l'auto non ha chiave funzionante e non riesci a mettere il quadro in ON per far comunicare la ECU, cortocircuita i fusibili come descritto in appendice (pin 1 e 16 dell'OBDII). Dopo aver ottenuto i byte di component security ripristina i fusibili.
8. Se l'auto non ha chiave funzionante, la comunicazione con l'EZS-Kessy e' possibile solo tenendo premuto il pedale del freno.
9. Ottenuti login e component security, puoi procedere con apprendimento chiavi, creazione dealer key, lettura/scrittura VIN o EEPROM.

Schermate di riferimento
