CAN Instrument: collegamento e riconoscimento del tipo di quadro strumenti

E' la porta d'ingresso a tutte le funzioni speciali sul quadro strumenti VAG. Aprendo "CAN Instrument" il software tenta la sessione diagnostica con il quadro (KWP2000 su TP2.0 oppure UDS), legge l'identificazione del modulo e riconosce da solo il tipo di cruscotto. Serve ogni volta prima di km, immo o chiavi.

Procedura

1. Collega l'AVDI alla presa OBDII della vettura e avvia "Abrites Diagnostics for VAG".
2. Apri la funzione speciale "CAN Instrument": il software prova a stabilire la sessione diagnostica con il quadro in KWP2000 su TP2.0 oppure in UDS.

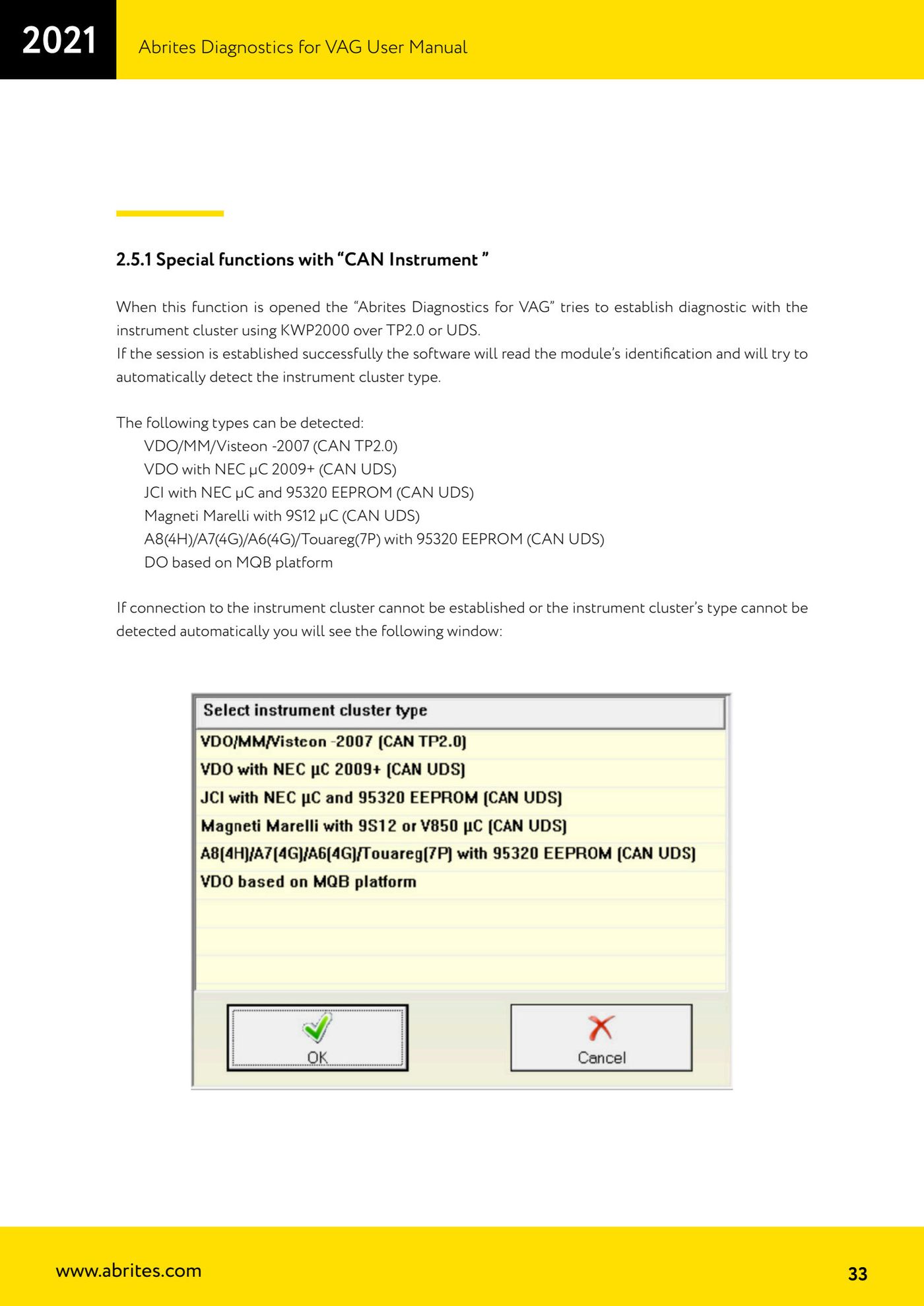

3. Se la sessione va a buon fine il software legge l'identificazione del modulo e rileva automaticamente il tipo di quadro tra: VDO/MM/Visteon -2007 (CAN TP2.0); VDO with NEC uC 2009+ (CAN UDS); JCI with NEC uC and 95320 EEPROM (CAN UDS); Magneti Marelli with 9S12 uC (CAN UDS); A8(4H)/A7(4G)/A6(4G)/Touareg(7P) with 95320 EEPROM (CAN UDS); VDO based on MQB platform.
4. Se la connessione non riesce o il tipo non viene riconosciuto automaticamente, compare la finestra di selezione manuale.

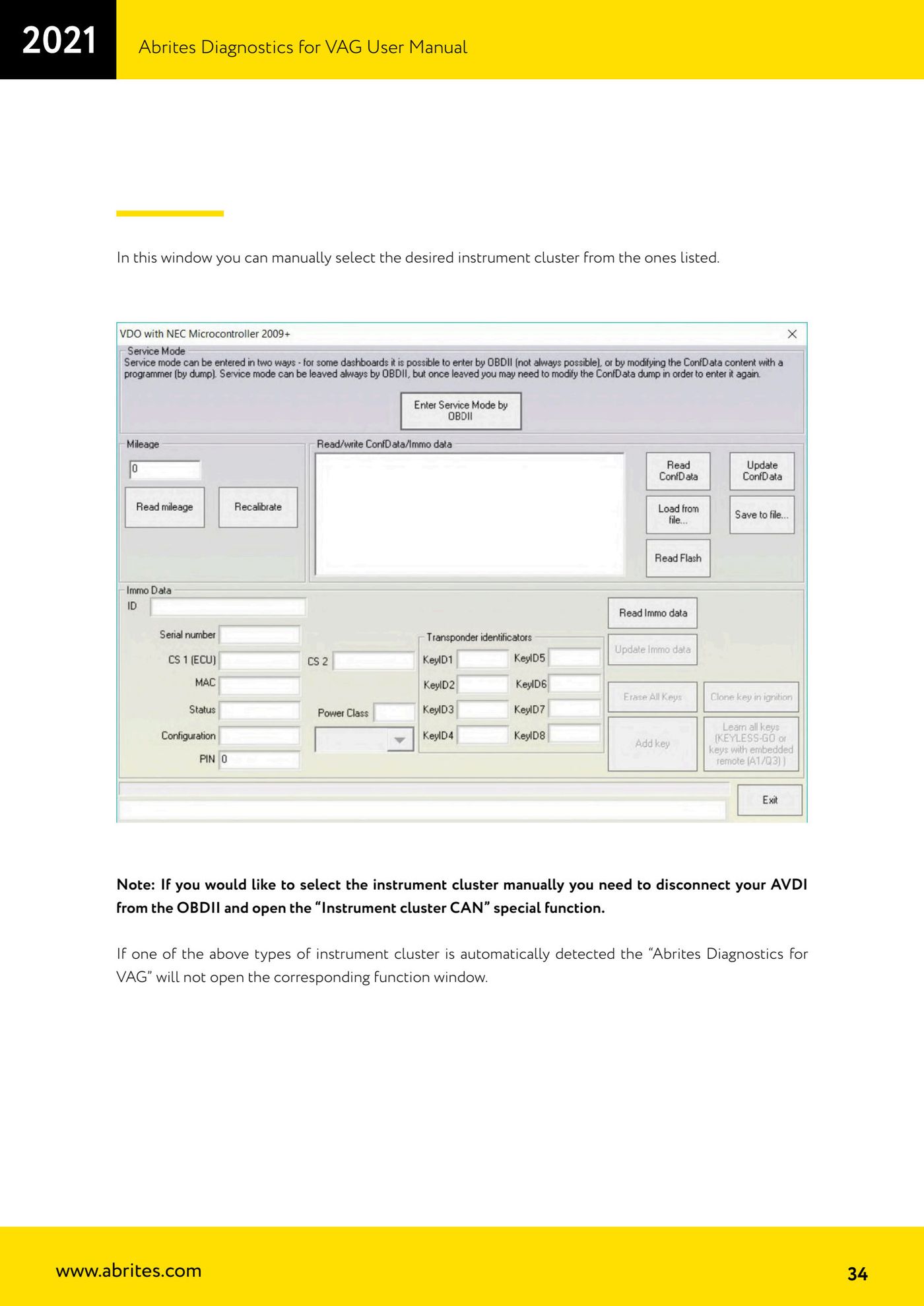

5. Per forzare la scelta manuale: scollega l'AVDI dall'OBDII, apri la funzione speciale "Instrument cluster CAN" e seleziona a mano il quadro dall'elenco proposto.
6. Prosegui con la funzione specifica del quadro selezionato (lettura km, immo, chiavi).

Schermate di riferimento
