Service Functions Tesla: spurgo freni, modalita' service freno di stazionamento, 12V Reset e calibrazioni

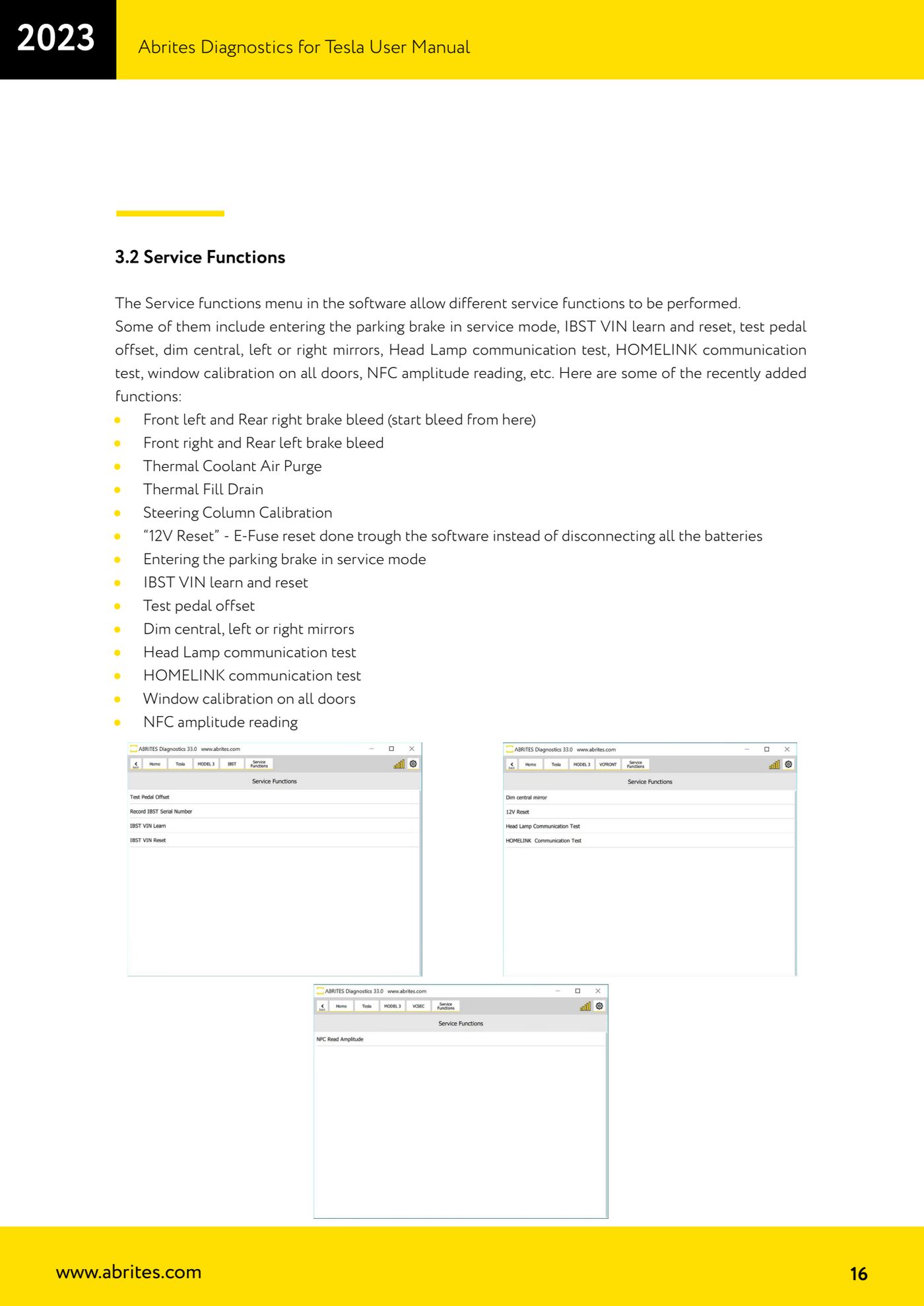

Il menu "Service Functions" raccoglie le funzioni di manutenzione della Tesla: spurgo dell'impianto frenante, apertura elettronica dei freni per cambiare le pastiglie, reset E-Fuse a 12V senza scollegare le batterie, calibrazioni e test di comunicazione. Si accede modulo per modulo dalla schermata principale del software.

Procedura

1. Collega l'AVDI secondo la procedura ZN087 (CB027 sul BCM per Model 3, ZN071 sulla presa diagnosi per Model S/X) e avvia il software con connessione Internet attiva.
2. Dalla schermata principale entra nel modulo su cui vuoi intervenire, poi apri il menu "Service Functions": le funzioni disponibili cambiano in base al modulo selezionato.

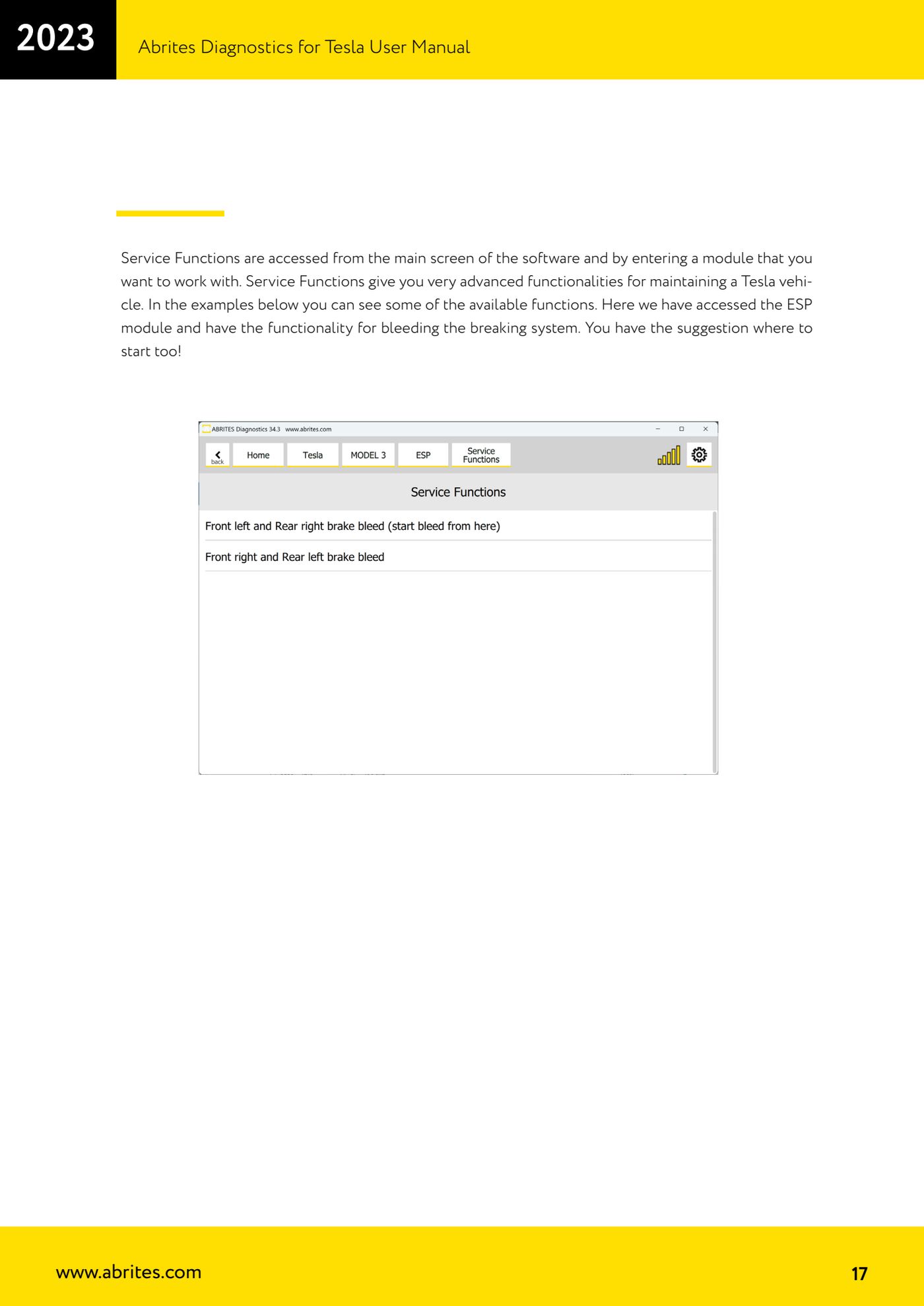

3. SPURGO FRENI: entra nel modulo ESP e scegli "Front left and Rear right brake bleed" per iniziare lo spurgo da anteriore sinistro e posteriore destro. Il software ti indica lui stesso da dove partire.
4. Prosegui poi con "Front right and Rear left brake bleed" per completare l'impianto sulla seconda diagonale.

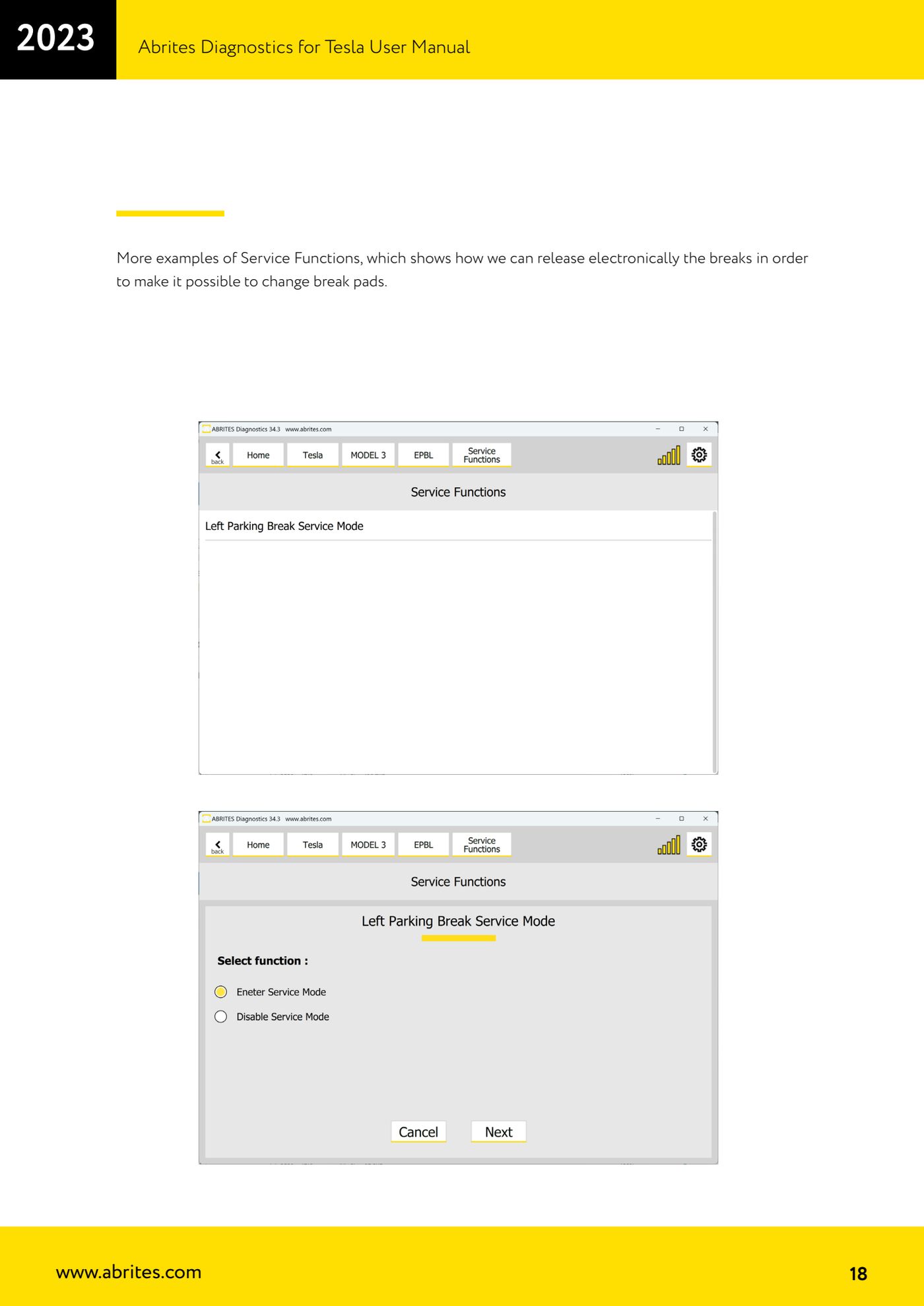

5. CAMBIO PASTIGLIE: usa la funzione di rilascio elettronico dei freni disponibile nelle Service Functions per aprire le pinze e poter sostituire le pastiglie, e la funzione di ingresso del freno di stazionamento in modalita' service ("parking brake service mode").
6. 12V RESET: usa la funzione "12V Reset" per eseguire il reset dell'E-Fuse via software, senza dover scollegare tutte le batterie.
7. IMPIANTO TERMICO: per interventi sul circuito di raffreddamento usa "Thermal Coolant Air Purge" (spurgo aria) e "Thermal Fill Drain" (riempimento/svuotamento).
8. CALIBRAZIONI: sono disponibili "Steering Column Calibration" (calibrazione piantone dello sterzo), la calibrazione dei finestrini su tutte le porte e il "test pedal offset".
9. MODULO IBST: usa le funzioni "IBST VIN learn" e reset quando intervieni sul modulo del servofreno elettronico.
10. TEST E DIAGNOSI ACCESSORI: hai a disposizione l'oscuramento dello specchietto centrale, sinistro o destro, il test di comunicazione dei proiettori ("Head Lamp communication test"), il test di comunicazione HOMELINK e la lettura dell'ampiezza NFC.
11. Segui sempre le istruzioni a schermo della singola funzione fino al messaggio di completamento, poi verifica il risultato dal menu "Alerts" o dai "Live values" del modulo interessato.
