Airbag Reset Tesla su moduli Bosch: cancellazione crash data, lettura/scrittura VIN e sostituzione modulo

Tesla Interfaccia Classica Airbag Avanzata ⏱ 30-60 min 10 passi

La special function "Airbag Reset" da' accesso alle calibrazioni del modulo airbag su tutte le Tesla (Model S/X e Model 3) e copre sia i moduli Bosch sia i Delphi. Sui moduli Bosch, con il cavo CB027, si possono fare sostituzione modulo, lettura e modifica dei dati in EEPROM, cancellazione dei crash data e cambio VIN.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • ZN087
  • CB027
⚠ AttenzioneLe funzioni sui moduli Bosch richiedono il cavo CB027 (parte del set ZN087). Prima di collegarti esegui tutta la procedura di messa in sicurezza del capitolo 3: sulla Model 3 non si tocca il 12V finche' il climatizzatore non e' spento da almeno 30 secondi. Si lavora su un sistema di sicurezza passiva: opera solo dopo aver messo l'auto in sicurezza.

Procedura

  1. Metti il veicolo in sicurezza e collega l'AVDI con il cavo CB027 seguendo integralmente la procedura di collegamento del capitolo 3 (per la Model 3 il CB027 va sul connettore del BCM sotto il volante).
  2. Avvia il software "Abrites Diagnostics for Tesla", seleziona il modello e apri la sezione "Special Functions" > "Airbag Reset".
  3. Verifica di quale modulo airbag si tratta: le funzioni disponibili cambiano fra modulo Bosch e modulo Delphi. Con il CB027 su modulo Bosch hai a disposizione airbag exchange, lettura/aggiornamento dati (modifica EEPROM), cancellazione crash data e cambio VIN.
  4. Prima di qualunque scrittura, leggi e salva i dati del modulo (EEPROM) come backup: ti serve per tornare indietro in caso di problemi.
  5. CANCELLAZIONE CRASH DATA: seleziona la funzione di clear crash data e conferma; e' la procedura da fare dopo un urto o un guasto memorizzato nel sistema airbag.
  6. SOSTITUZIONE MODULO: usa la funzione "Airbag exchange" quando monti un modulo proveniente da un altro veicolo, in modo da adattarlo alla vettura in lavorazione.
  7. CAMBIO VIN: usa la funzione di lettura/scrittura VIN per allineare il telaio scritto nel modulo airbag a quello del veicolo.
  8. MODIFICA DATI: se serve intervenire manualmente sui dati, usa la funzione di lettura/aggiornamento dati del modulo (modifica EEPROM), scrivendo solo dopo aver conservato il backup del dump originale.
  9. Al termine ricollega tutto, ripristina il veicolo e verifica dal menu "Alerts" che i parametri del modulo airbag siano a 0 e che la spia airbag sia spenta a quadro acceso.
  10. Ricorda che la disponibilita' delle singole funzioni puo' variare in base al modello Tesla e alla versione software: in caso di dubbi verifica la documentazione o contatta il supporto Abrites.

Schermate di riferimento

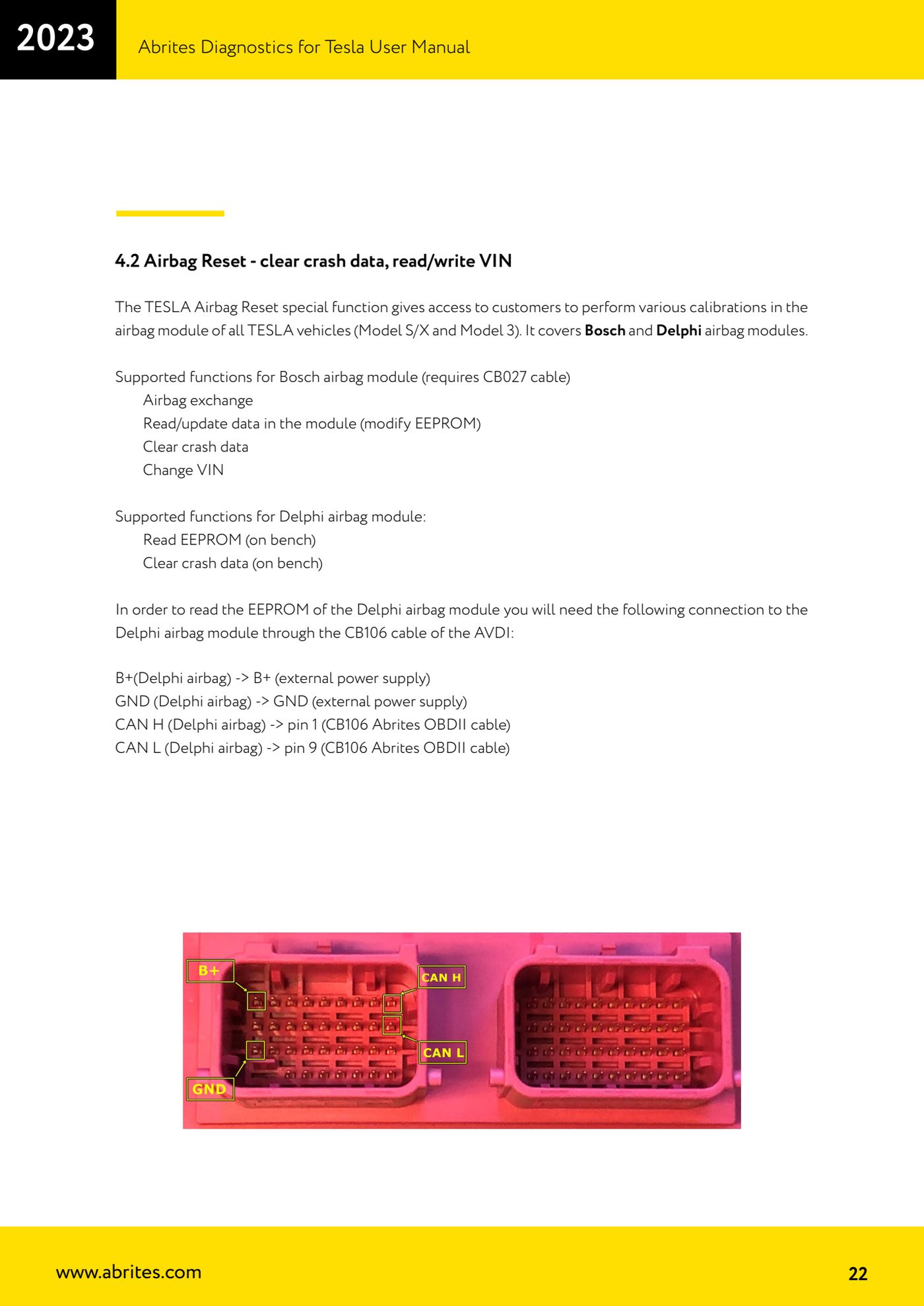

Airbag Reset Tesla su moduli Bosch: cancellazione crash data, lettura/scrittura VIN e sostituzione modulo — 1
Fonte: Manuale Abrites Diagnostics for Tesla v1.3, cap. 4.2 (p.22) · ⏱ tempo indicativo 30-60 min
