Uso del software RH850/V850: comprobar el número de pieza, seleccionar el MCU, leer el MCU y guardar la copia de seguridad

Antes de desmontar nada conviene comprobar en el software si la unidad es compatible y después seguir la ruta estándar: tipo de MCU - unidad - "Wiring" - "Read MCU". Esta guía cubre el flujo de trabajo básico del software y cómo guardar la copia de seguridad.

Procedimiento

1. Conecta al ordenador tanto el programador Abrites RH850/V850 como el AVDI mediante los puertos USB, arranca el Abrites Quick Start Menu y abre "RH850/V850 programmer".

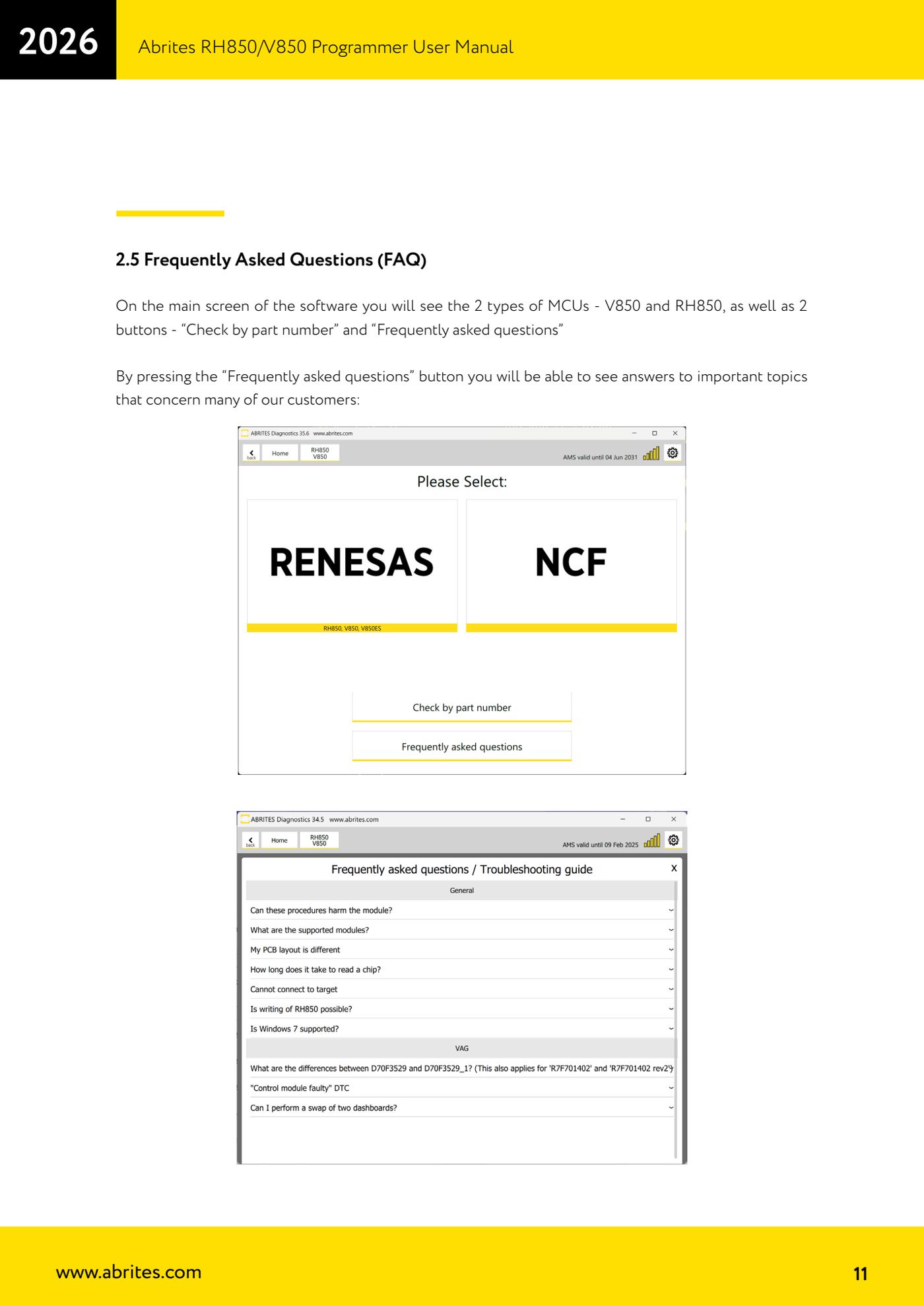

2. En la pantalla principal encontrarás los dos tipos de MCU (V850 y RH850) y los botones "Check by Part Number" y "Frequently asked questions".

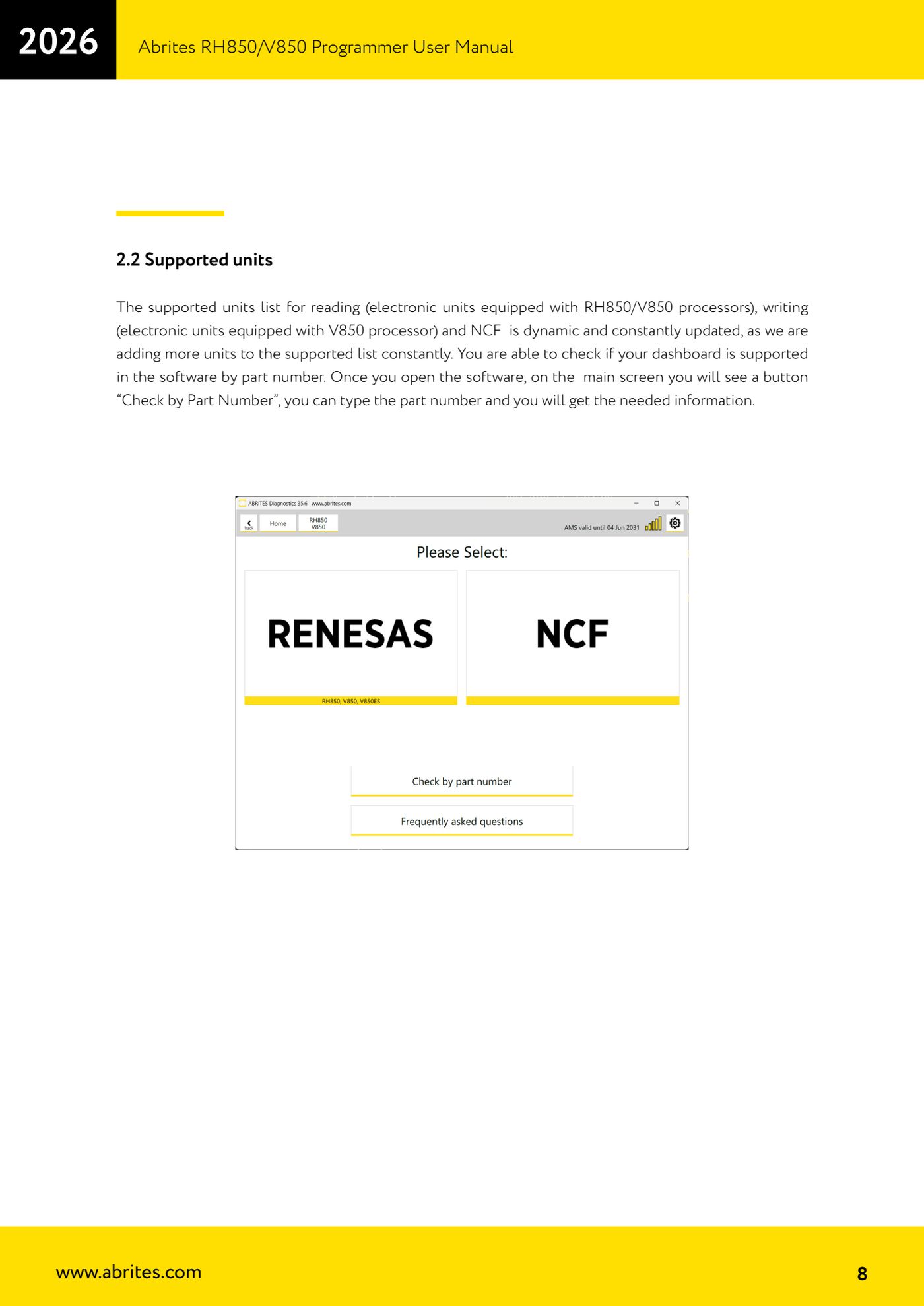

3. Pulsa "Check by Part Number", escribe el número de pieza del cuadro de instrumentos o del módulo y mira el resultado: así sabes de antemano si la unidad es compatible en lectura, en escritura o para NCF (la lista es dinámica y se actualiza constantemente).
4. Si tienes dudas sobre el procedimiento, pulsa "Frequently asked questions" para leer las respuestas a los temas más importantes antes de empezar.
5. Vuelve a la pantalla principal y selecciona el icono del tipo de MCU con el que vas a trabajar: RH850, V850 (Renesas) o NCF.

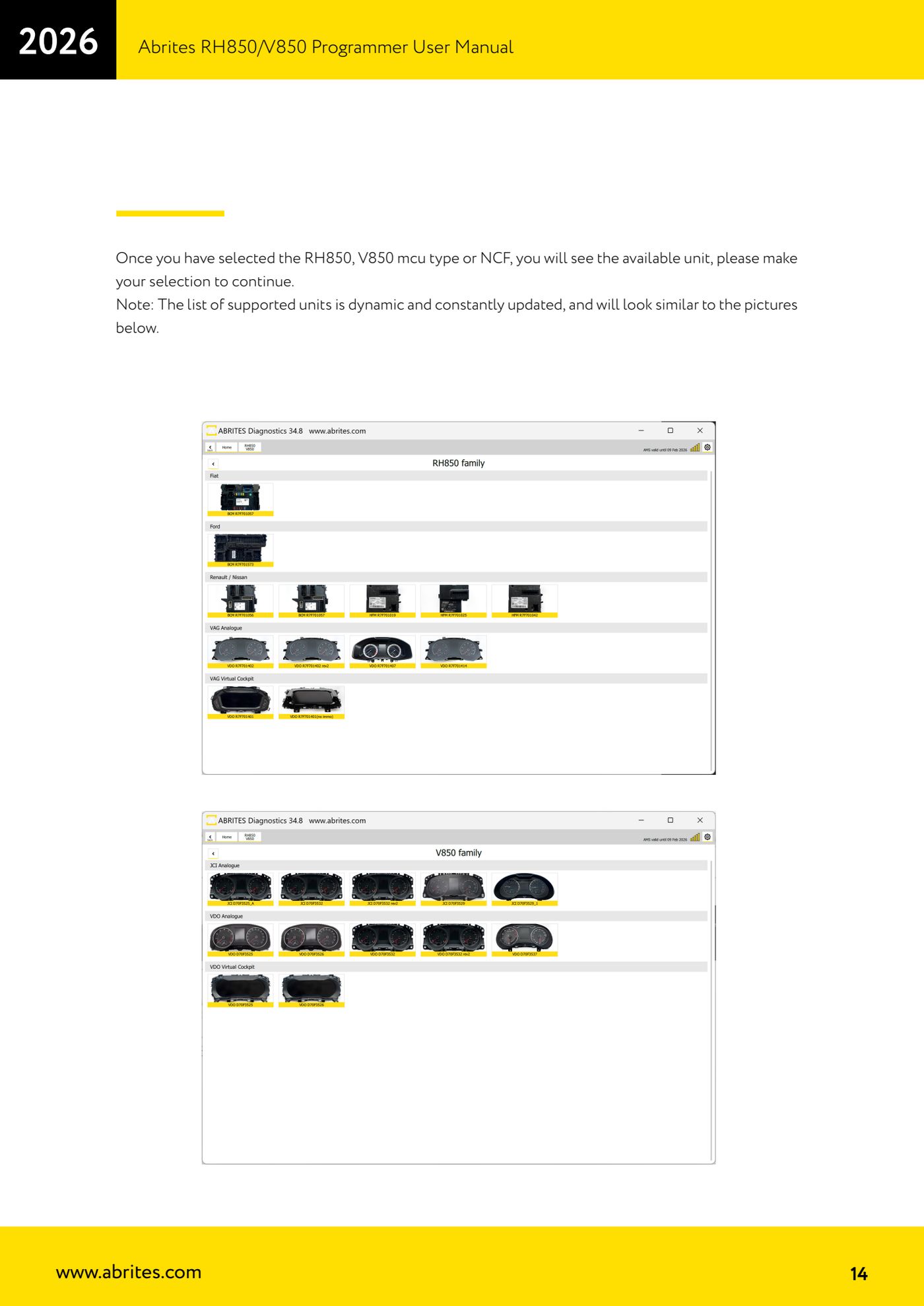

6. En la lista de unidades disponibles selecciona la correcta para continuar.

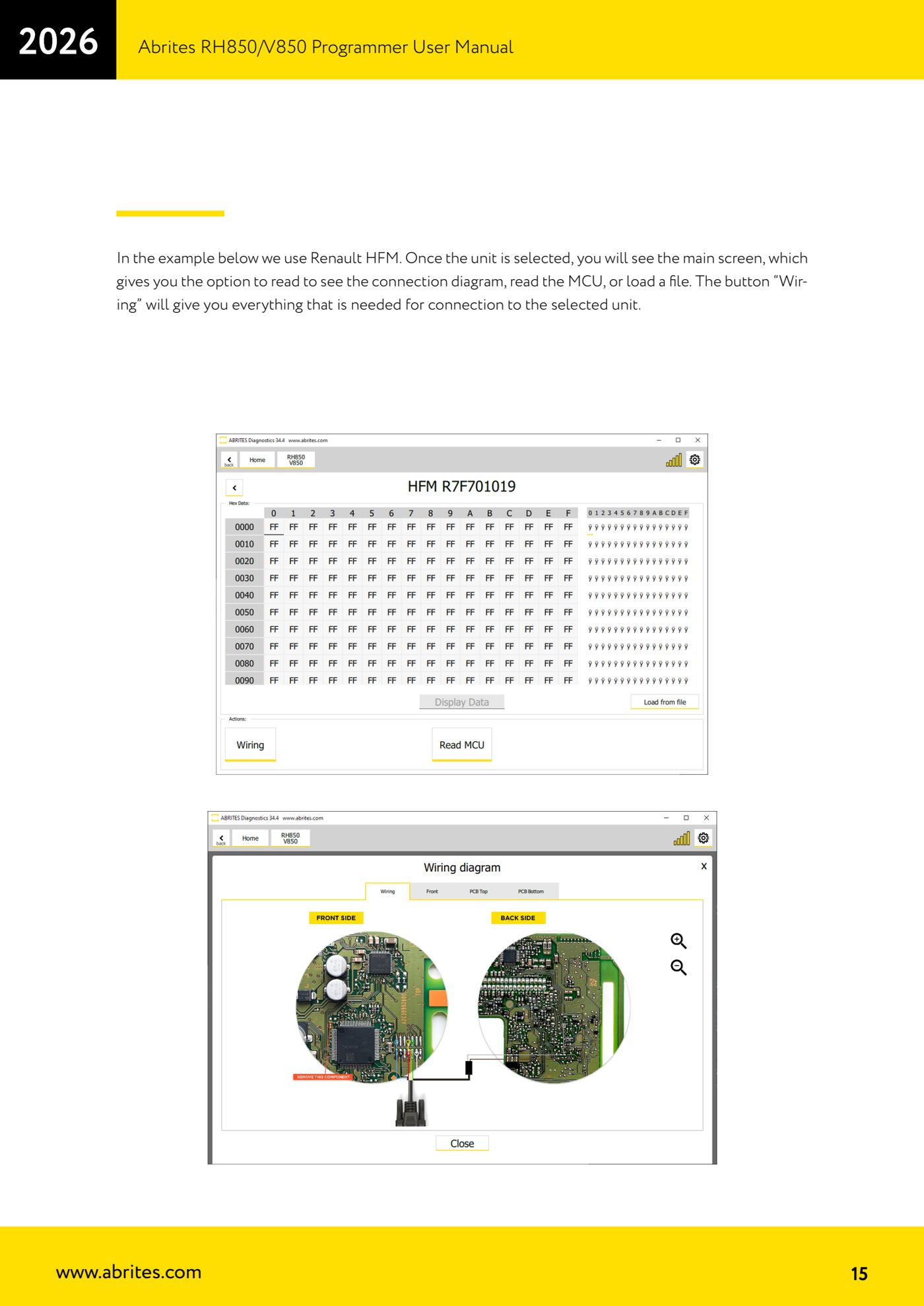

7. En la pantalla principal de la unidad tienes las opciones para ver el esquema de conexión, leer el MCU o cargar un archivo. Pulsa "Wiring" para obtener todo lo necesario para la conexión y monta el cableado.

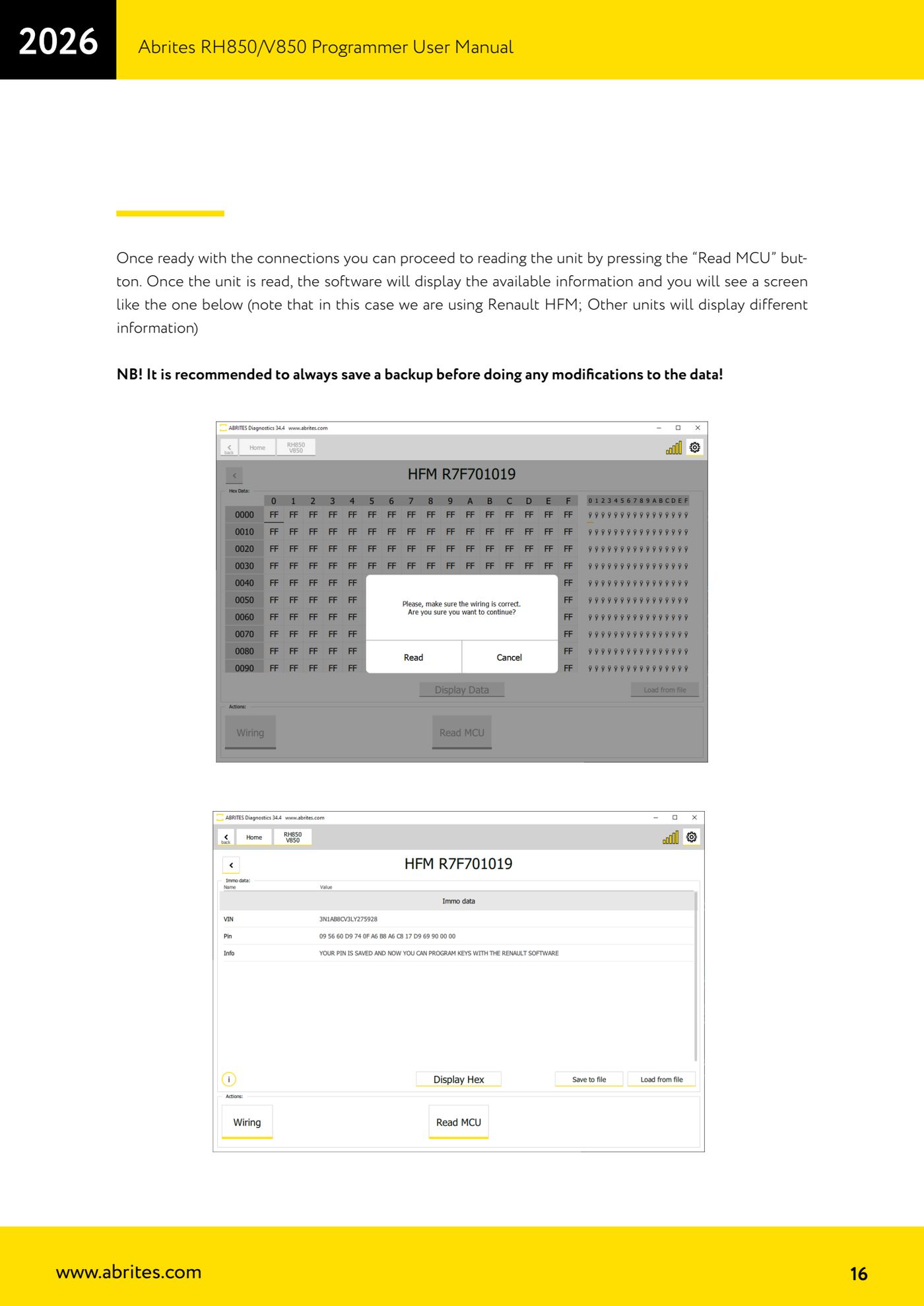

8. Con las conexiones ya listas, pulsa "Read MCU" para leer la unidad.
9. Al terminar la lectura el software muestra la información disponible (varía según la unidad: por ejemplo, un HFM de Renault muestra datos distintos a los de un cuadro del grupo VAG).
10. Guarda enseguida el archivo de copia de seguridad de la lectura antes de tocar ningún dato; después podrás volver a cargarlo con la función de carga de archivos.
