Lectura del inmovilizador del BCM Renault X95 (y BCM Audi) con ABPROG y conexión directa

Strumenti Interfaz Clásica Llaves / Inmovilizador Avanzada ⏱ 30-60 min 8 pasos

Con el ABPROG puedes leer el inmovilizador del BCM Renault X95 conectándote directamente a los puntos de soldadura de la placa. El mismo esquema de conexión vale también para el BCM de Audi.

Licencias necesarias

  • —

Hardware / cables

  • AVDI
  • ZN045
  • ZN030
  • ZN002
  • DB25 Male Connector
⚠ AtenciónQuien tenga una interfaz ZN002 puede usarla como ZN030-ABPROG solo después de actualizar el firmware: sin la actualización el procedimiento no funciona.

Procedimiento

  1. Desmonta el BCM del vehículo, ábrelo y deja la placa a la vista.

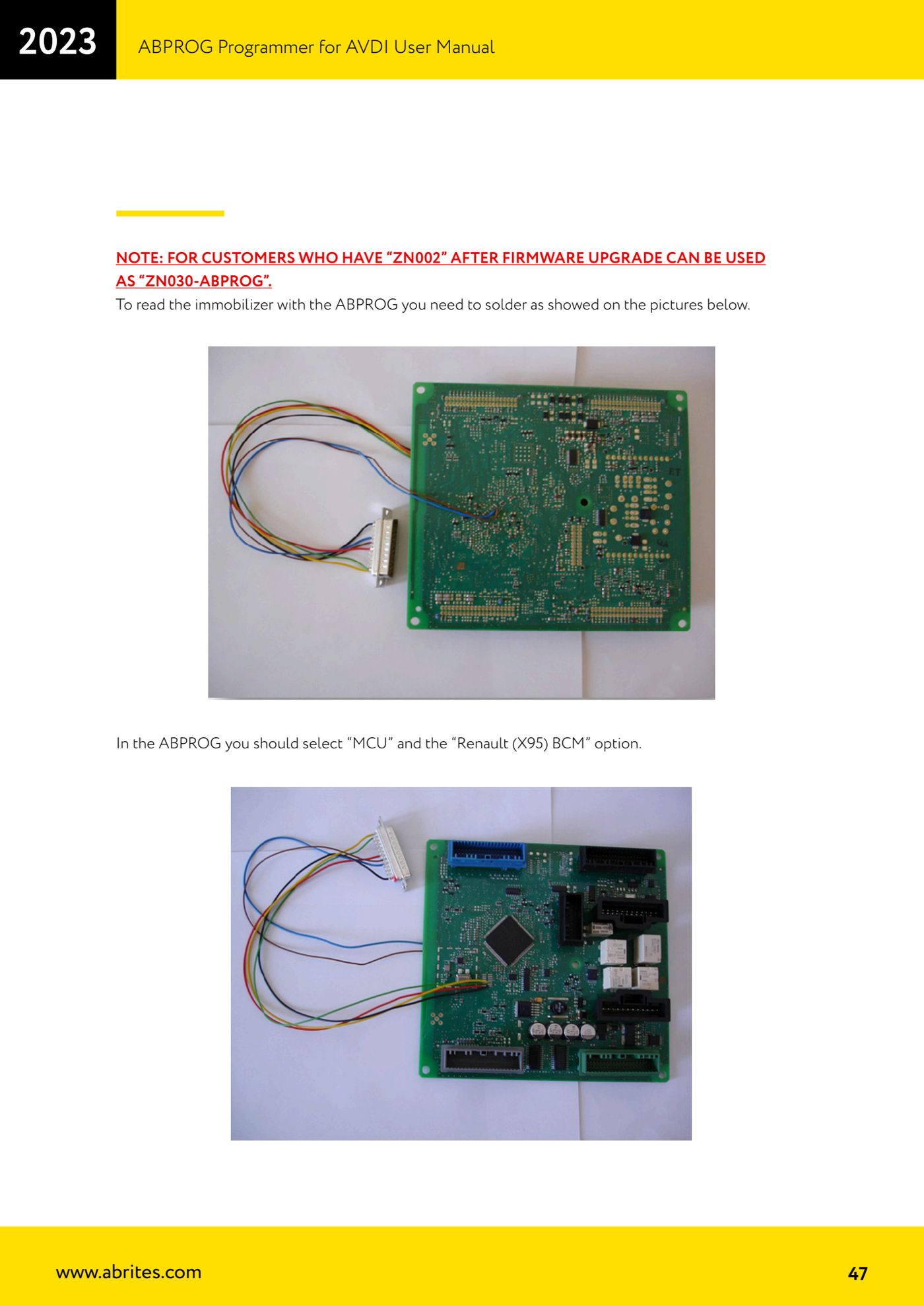

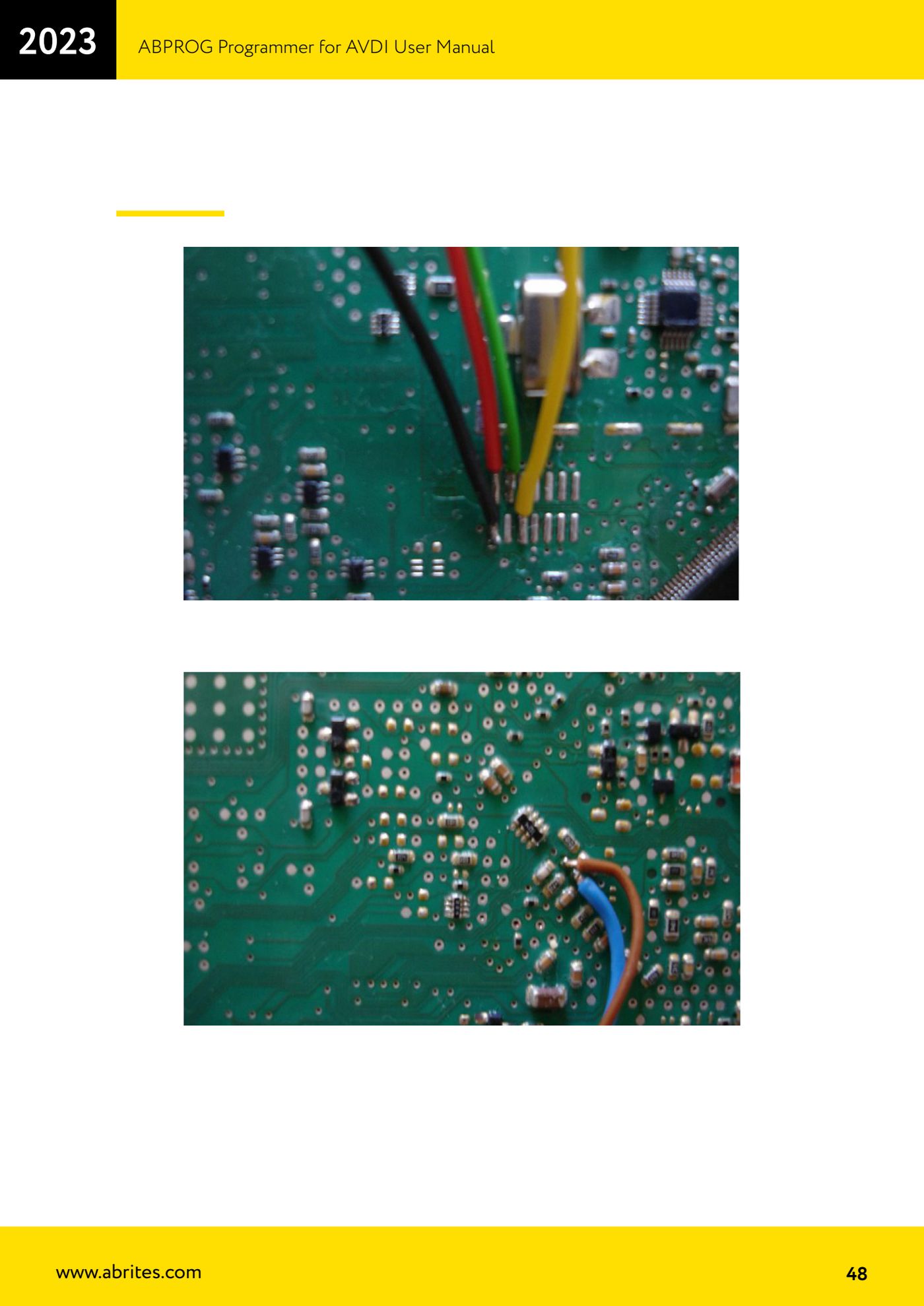

  2. Suelda los cables en los puntos que indican las fotos de las páginas 47-48 del manual para el BCM Renault X95.

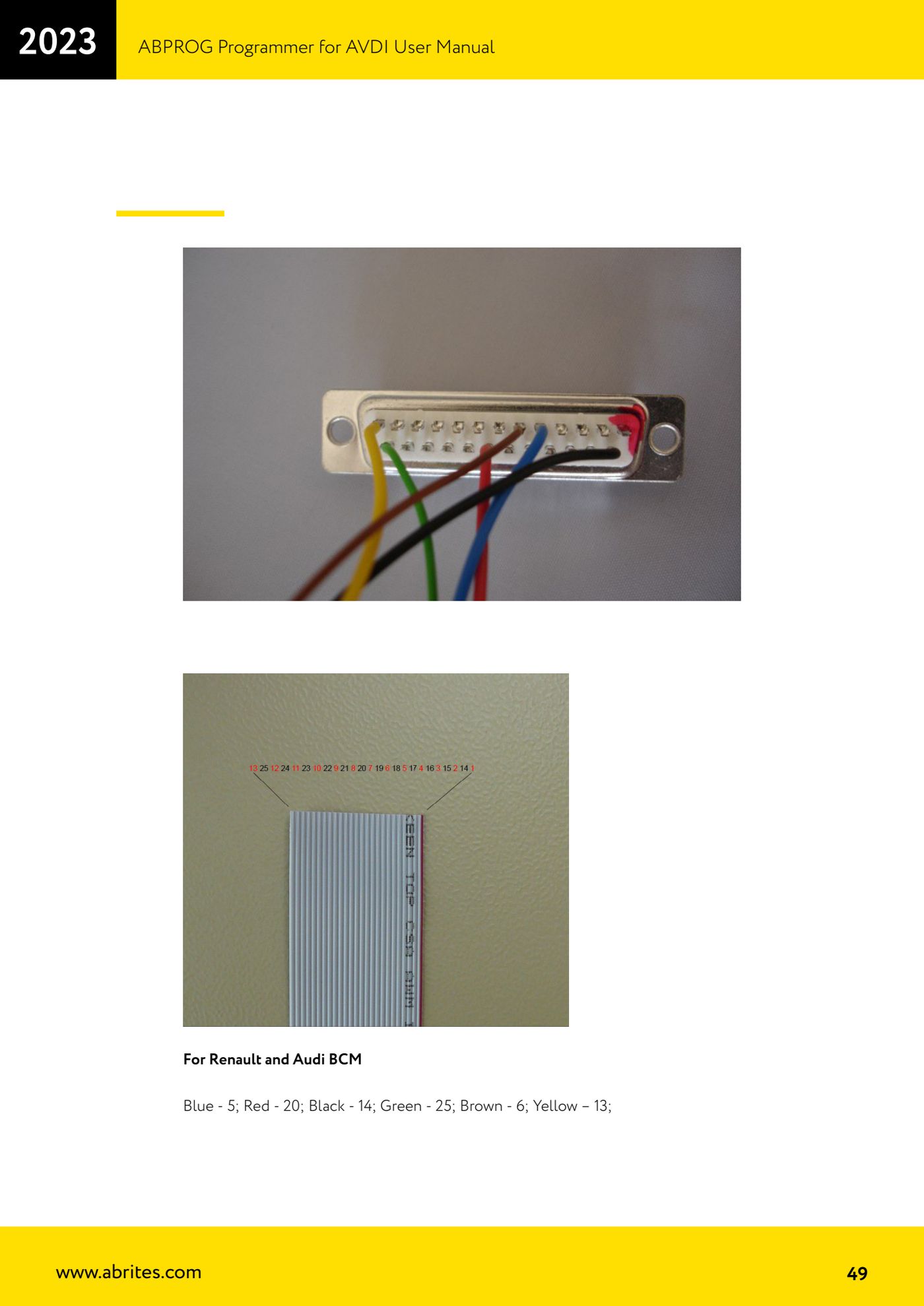

  3. Respeta la correspondencia color/pin del DB25 válida para los BCM de Renault y Audi: cable azul al PIN 5, cable rojo al PIN 20, cable negro al PIN 14, cable verde al PIN 25, cable marrón al PIN 6, cable amarillo al PIN 13.
  4. Comprueba con el polímetro cada conexión, sobre todo masa (negro, PIN 14) y alimentación (rojo, PIN 20).
  5. Conecta el cableado al DB-25 del ZN045 y el ZN045 al DB-15 del AVDI.
  6. En el software ABPROG selecciona "MCU" y después la opción "Renault (X95) BCM".
  7. Lanza la lectura y guarda el dump obtenido en el ordenador.
  8. Desuelda los cables con cuidado y cierra el módulo antes de volver a montarlo en el vehículo.

Capturas de referencia

Lectura del inmovilizador del BCM Renault X95 (y BCM Audi) con ABPROG y conexión directa — 1Lectura del inmovilizador del BCM Renault X95 (y BCM Audi) con ABPROG y conexión directa — 2Lectura del inmovilizador del BCM Renault X95 (y BCM Audi) con ABPROG y conexión directa — 3
Fuente: Manuale ABPROG (programmatore), cap. 13 (p.47-49) · ⏱ tiempo estimado 30-60 min
