Lectura del dump EWS3 en BMW E46/E39/E53 y otras con el adaptador ZN055

Strumenti Interfaz Clásica Llaves / Inmovilizador Avanzada ⏱ 30-60 min 9 pasos

El adaptador ZN055 ABPROG EWS3 permite leer el dump de la centralita EWS3 de los BMW para después programar una llave, sin tener que recurrir a programadores EWS3 de terceros. El dump leído se carga luego en el software PROTAG.

Licencias necesarias

  • —

Hardware / cables

  • AVDI
  • ZN045
  • ZN055
  • PROTAG
⚠ AtenciónLa conexión exige puentear el boot pin del EWS tal como indica el esquema de la página 35 del manual: una conexión equivocada del boot pin o de la alimentación puede dejar el módulo bloqueado.

Procedimiento

  1. Comprueba la compatibilidad: están soportados los BMW E46, E53, E85, E83, E39, E38 y E52 equipados con módulo EWS3 (máscaras 0D46J y 2D47J).
  2. Desmonta el módulo EWS3 del vehículo y ábrelo para acceder a la placa.
  3. Conecta el adaptador ZN055 al EWS3 siguiendo el esquema de conexión del manual, incluido el boot pin que aparece en el dibujo.
  4. Conecta el ZN055 al programador ABPROG ZN045 y el ZN045 al DB-15 del AVDI, y luego el AVDI al ordenador.
  5. Abre el software ABPROG y selecciona la opción "EWS", después la máscara correspondiente (0D46J o 2D47J).
  6. Lanza la lectura y espera a que se complete el dump.
  7. Guarda el dump del EWS3 en el ordenador.
  8. Abre el software PROTAG, carga el dump guardado y sigue con la programación de la llave.
  9. Al acabar el trabajo quita el puente del boot pin y vuelve a montar el EWS3 en el vehículo.

Capturas de referencia

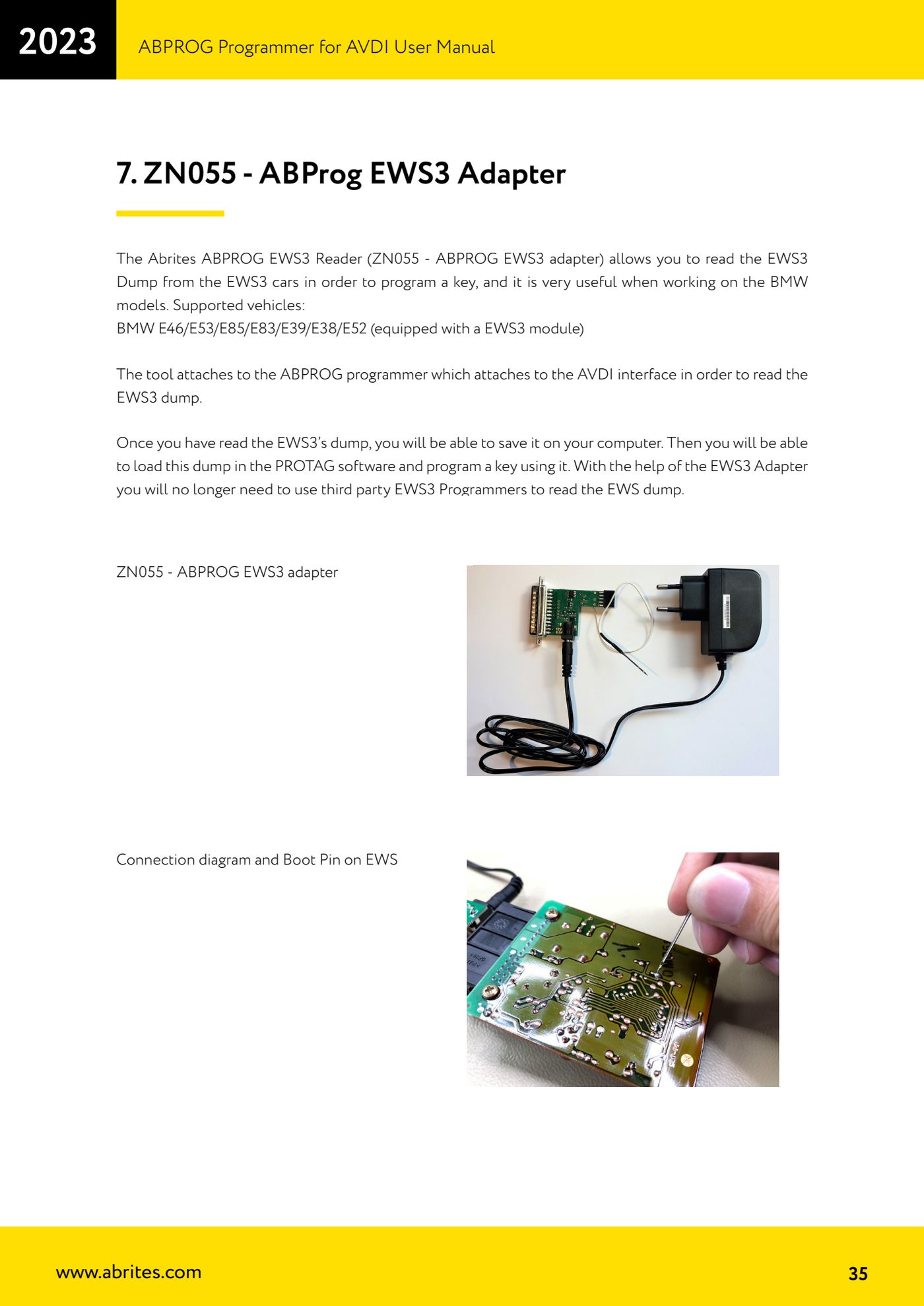

Lectura del dump EWS3 en BMW E46/E39/E53 y otras con el adaptador ZN055 — 1
Fuente: Manuale ABPROG (programmatore), cap. 7 "ZN055 - ABProg EWS3 Adapter" (p.35) · ⏱ tiempo estimado 30-60 min
