Lectura y escritura de MCU NEC V850ES con el adaptador ZN078 y ABPROG

Strumenti Interfaz Clásica Flash / Programación Avanzada ⏱ 30-60 min 9 pasos

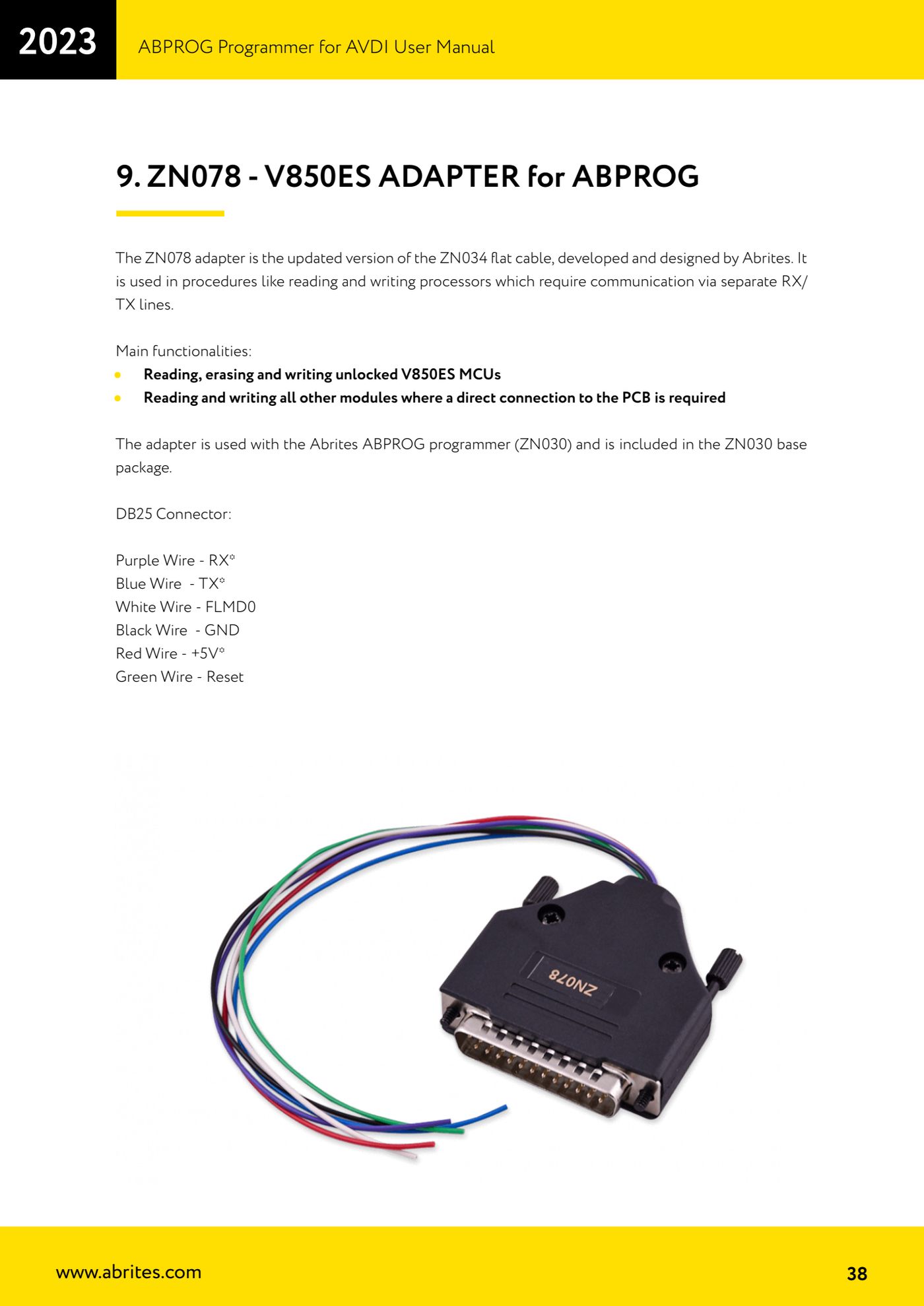

El ZN078 es la versión actualizada del antiguo cable plano ZN034 y sirve para los procedimientos que necesitan comunicación con líneas RX/TX separadas: lectura, borrado y escritura de MCU V850ES desbloqueadas y conexión directa al PCB de otros módulos. Viene incluido en el pack básico ZN030.

Licencias necesarias

  • —

Hardware / cables

  • AVDI
  • ZN045
  • ZN078
  • ZN030
  • ZN058
⚠ AtenciónEl cable rojo lleva +5V: antes de conectarlo comprueba que el punto de la placa sea realmente la alimentación de la MCU, y no alimentes el módulo desde una segunda fuente mientras el ABPROG esté conectado.

Procedimiento

  1. Localiza en la placa los puntos de comunicación de la MCU V850ES: RX, TX, FLMD0, GND, +5V y Reset.
  2. Suelda los cables del ZN078 respetando los colores que figuran en el conector DB25: cable violeta RX, cable azul TX, cable blanco FLMD0, cable negro GND, cable rojo +5V, cable verde Reset.

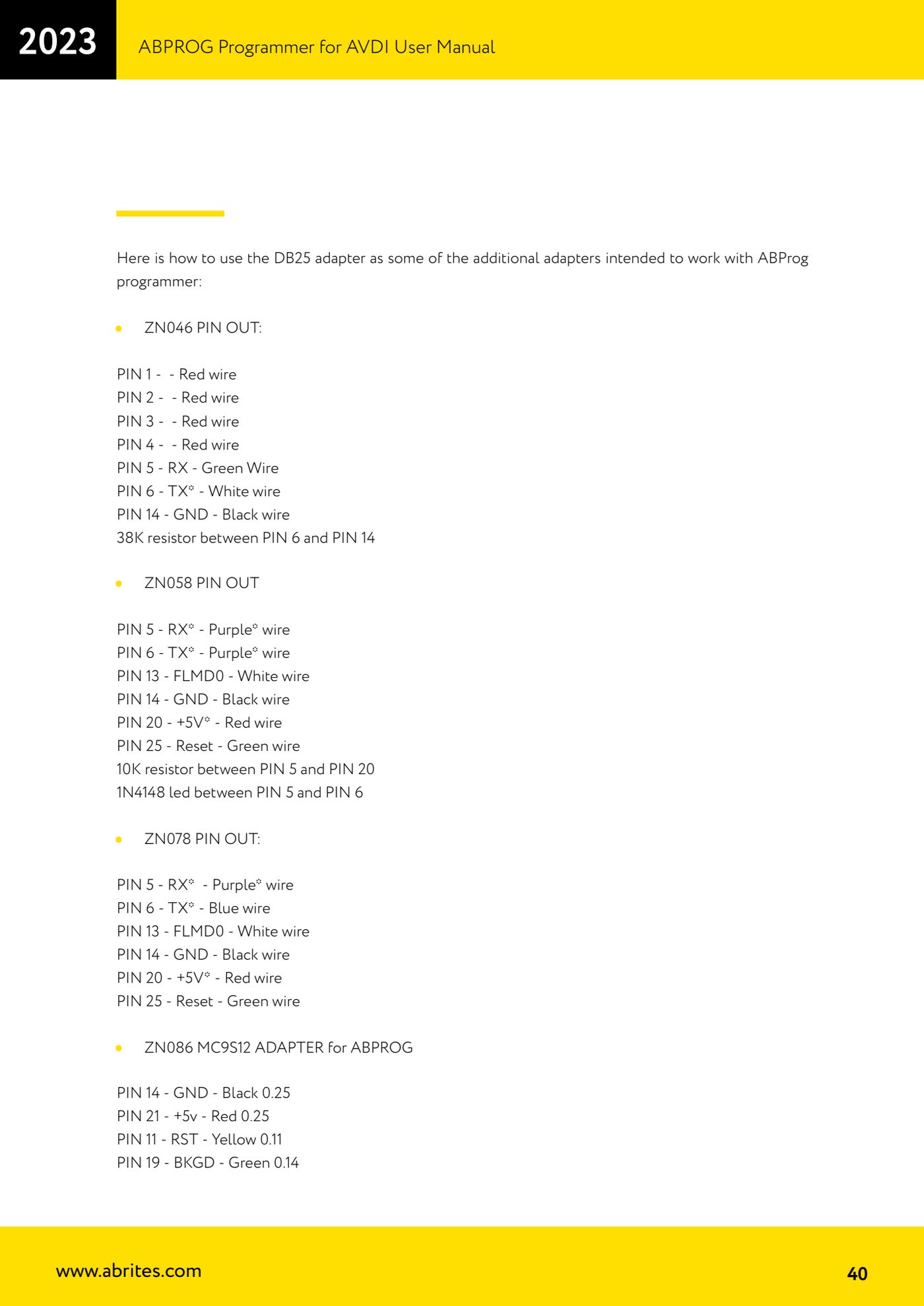

  3. Si estás montando el cableado sobre un DB25 macho, usa el patillaje del ZN078: PIN 5 RX (violeta), PIN 6 TX (azul), PIN 13 FLMD0 (blanco), PIN 14 GND (negro), PIN 20 +5V (rojo), PIN 25 Reset (verde).
  4. Conecta el ZN078 al DB-25 hembra del ZN045 y el ZN045 al DB-15 del AVDI.
  5. Abre el software ABPROG y selecciona "MCU", y luego la opción correspondiente a la MCU V850ES.
  6. Haz la lectura y guarda el dump: es la copia de seguridad obligatoria antes de cualquier escritura.
  7. Si hace falta, haz el borrado, luego carga el fichero que vas a escribir y lanza la programación.
  8. Vuelve a leer y compara el contenido para verificar la escritura antes de montar de nuevo el módulo.
  9. Ten en cuenta que muchas funciones de estos adaptadores están en la versión Upgraded del software ABProg.

Capturas de referencia

Lectura y escritura de MCU NEC V850ES con el adaptador ZN078 y ABPROG — 1Lectura y escritura de MCU NEC V850ES con el adaptador ZN078 y ABPROG — 2Lectura y escritura de MCU NEC V850ES con el adaptador ZN078 y ABPROG — 3
Fuente: Manuale ABPROG (programmatore), cap. 9 "ZN078 - V850ES ADAPTER" e cap. 10 (p.38, 40) · ⏱ tiempo estimado 30-60 min
