Toyota ID-Box über den internen LIN mit ZN051 oder CB012 zurücksetzen (ohne Armaturenbrettausbau)

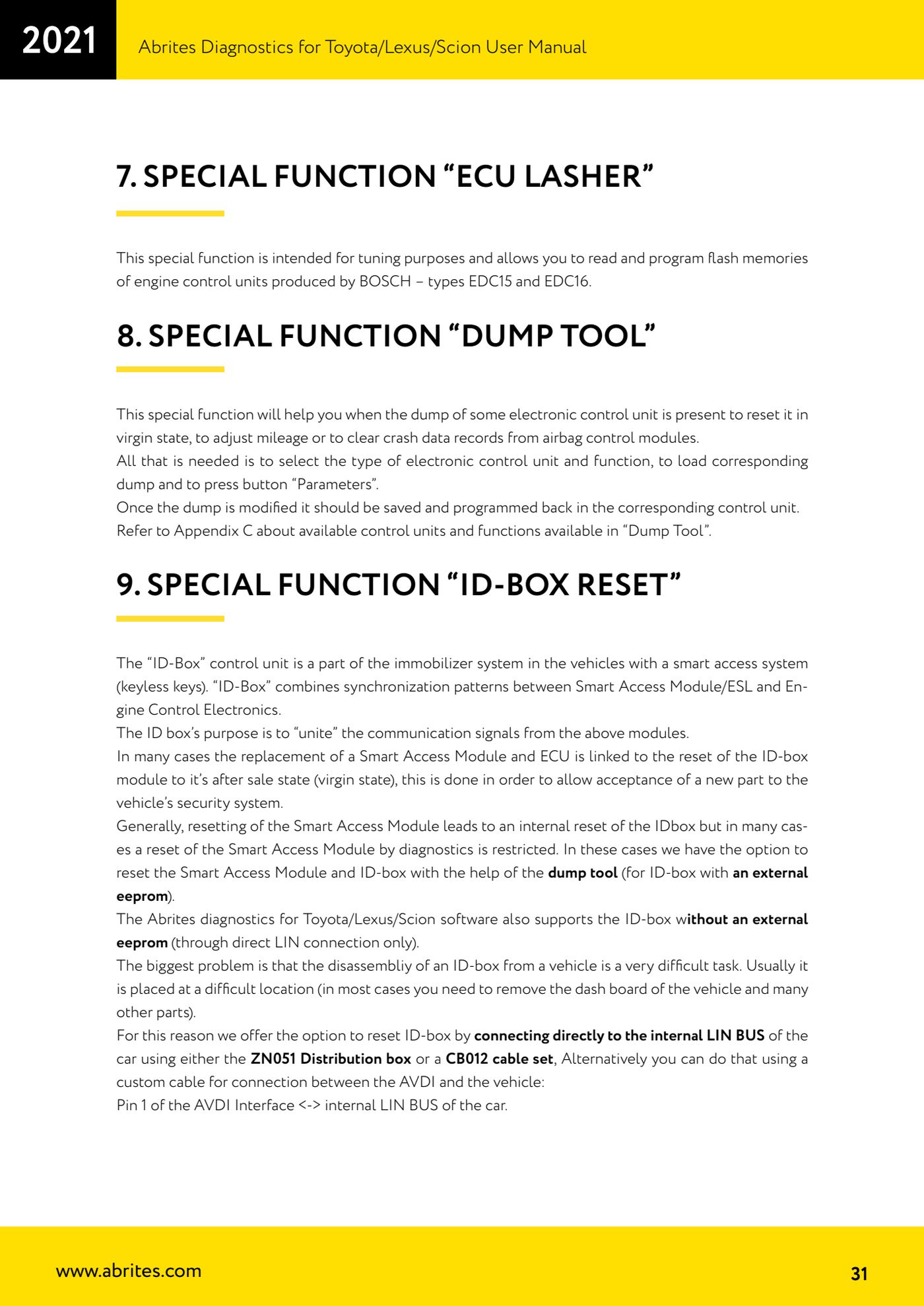

Die ID-Box gehört zum Wegfahrsperrensystem von Fahrzeugen mit Smart Access und führt die Synchronisationssignale zwischen Smart Access Module/ESL und Motorsteuergerät zusammen. Wird das Smart Access Module oder das Motorsteuergerät getauscht, muss sie häufig in den Zustand after sale (jungfräulich) zurückversetzt werden. Da ihr Ausbau sehr aufwendig ist, erlaubt Abrites den Reset über den direkten Anschluss an den internen LIN-Bus des Fahrzeugs.

Ablauf

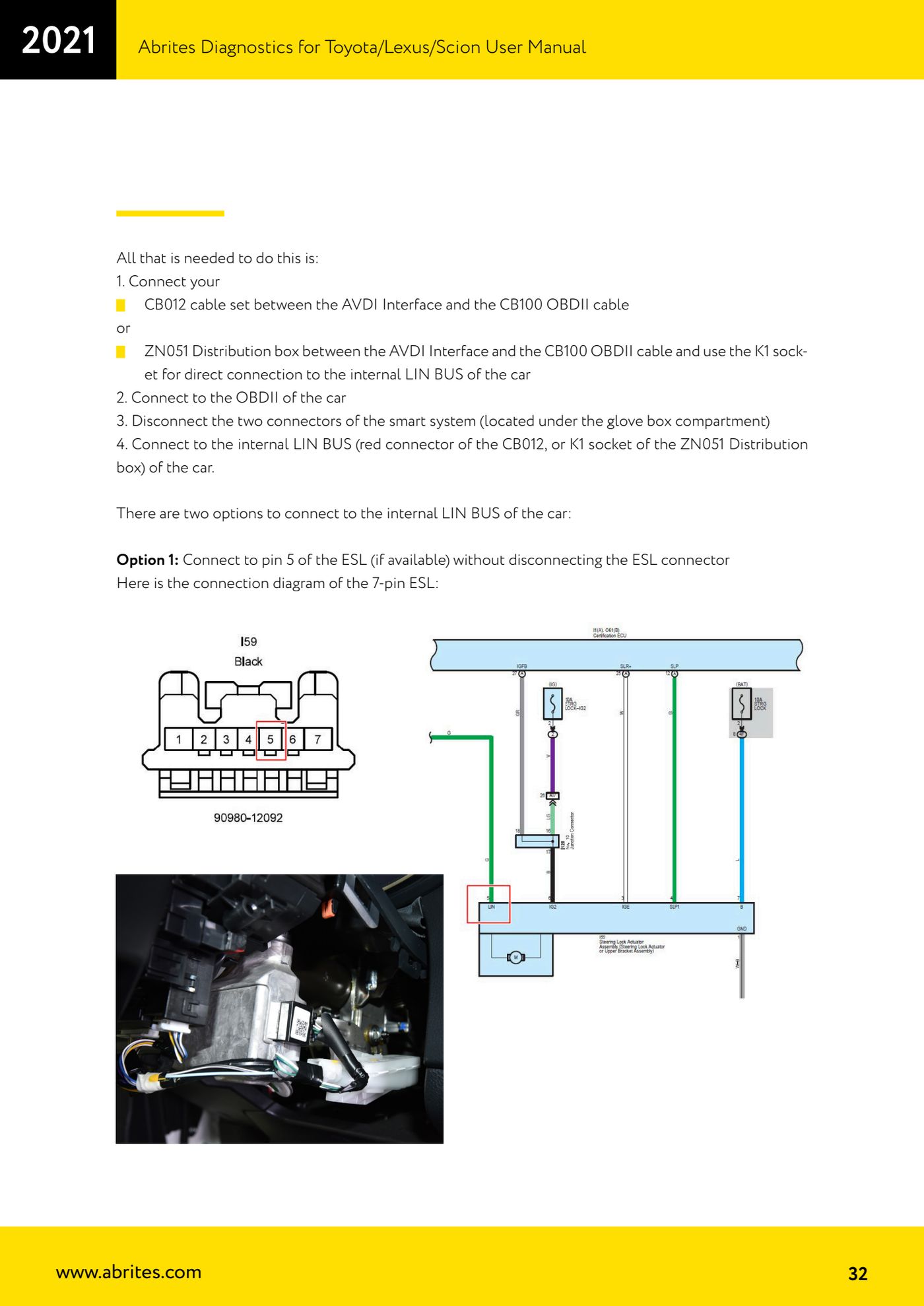

1. Den Kabelsatz CB012 zwischen AVDI Interface und OBDII-Kabel CB100 anschließen, oder die ZN051 Distribution Box zwischen AVDI und CB100 setzen und den Anschluss K1 für die direkte Verbindung zum internen LIN-Bus nutzen. Alternativ kann ein eigenes Kabel zwischen AVDI und Fahrzeug verwendet werden: Pin 1 des AVDI Interfaces zum internen LIN-Bus des Fahrzeugs.
2. AVDI an die OBDII-Dose des Fahrzeugs anschließen.
3. Die beiden Stecker des Smart-Systems abziehen, die sich unter dem Handschuhfach befinden.
4. Über den roten Stecker des CB012 oder über den Anschluss K1 des ZN051 an den internen LIN-Bus des Fahrzeugs anschließen.
5. LIN-ANSCHLUSS OPTION 1 - An Pin 5 des ESL anschließen (falls vorhanden), ohne den ESL-Stecker abzuziehen: Im Handbuch findet sich das Schema des 7-poligen ESL-Steckers.

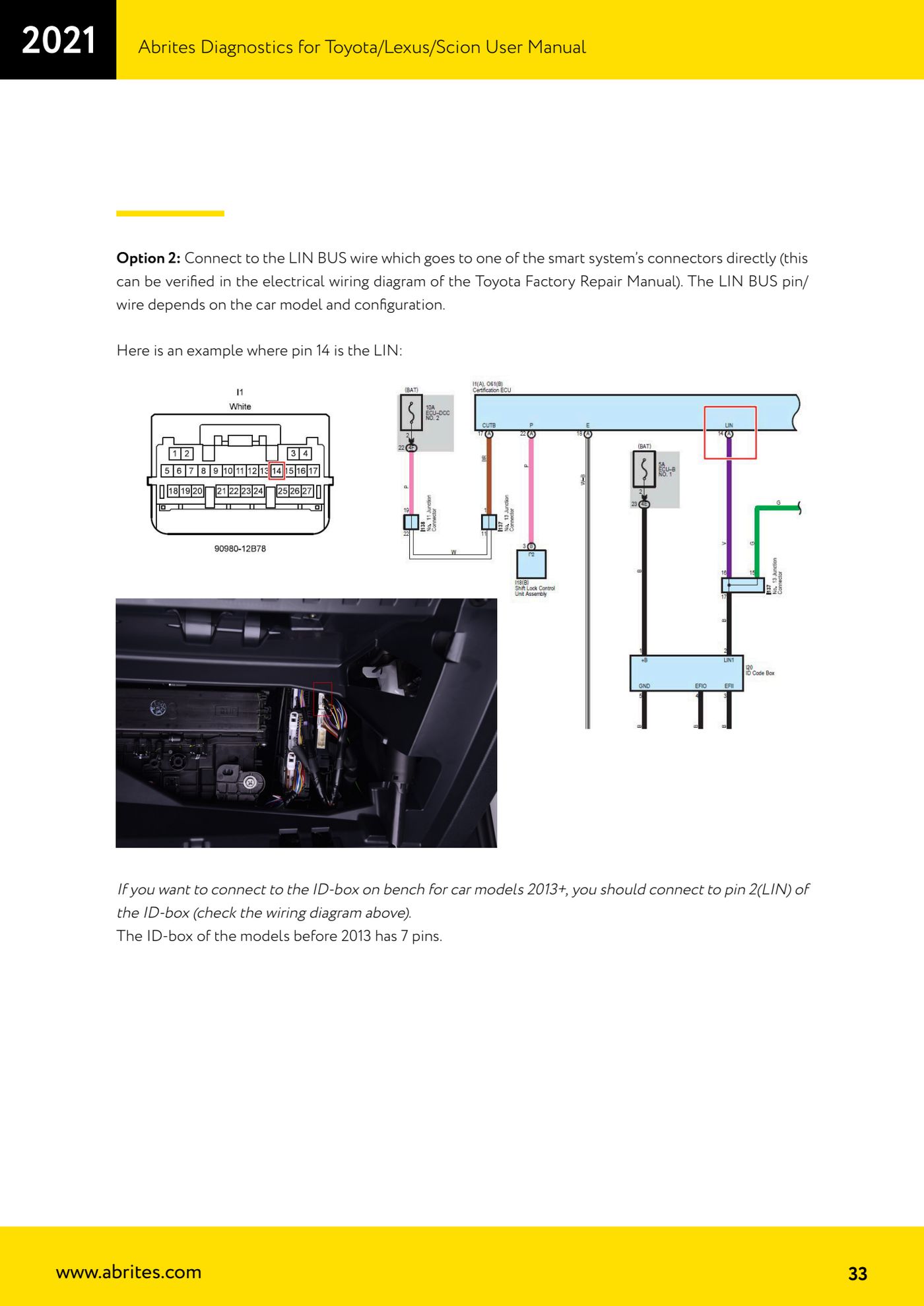

6. LIN-ANSCHLUSS OPTION 2 - Direkt an die LIN-Leitung anschließen, die zu einem der Stecker des Smart-Systems führt. Der LIN-Pin bzw. die LIN-Leitung ändert sich mit Modell und Ausstattung und ist im Schaltplan des Toyota Factory Repair Manual zu prüfen; im Beispiel des Handbuchs ist LIN der Pin 14.
7. Soll die ID-Box bei Modellen ab 2013 auf dem Tisch angebunden werden, an Pin 2 (LIN) der ID-Box anschließen. Die ID-Box der Modelle vor 2013 hat 7 Pins.

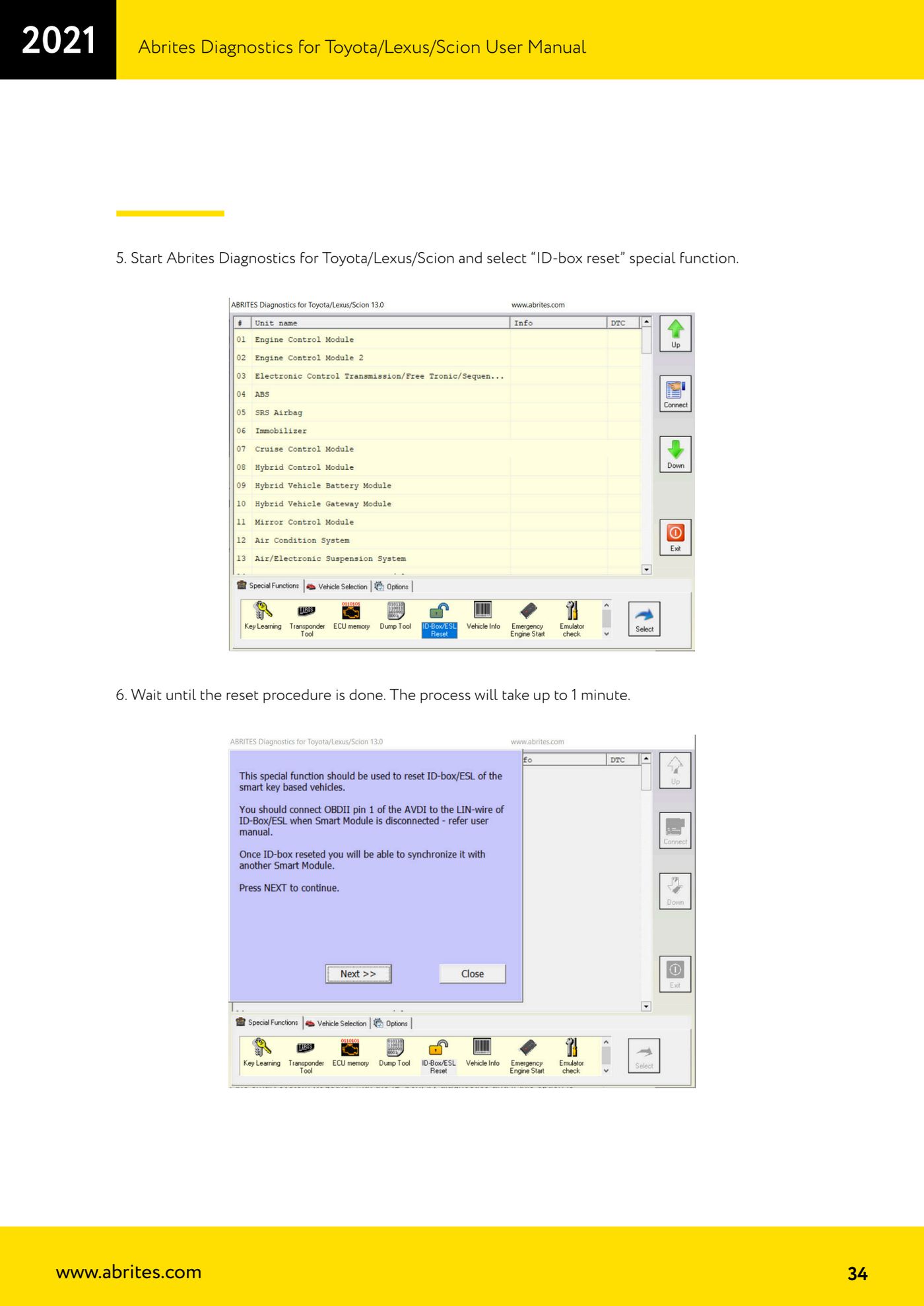

8. Abrites Diagnostics for Toyota/Lexus/Scion starten und die Sonderfunktion "ID-box reset" wählen.

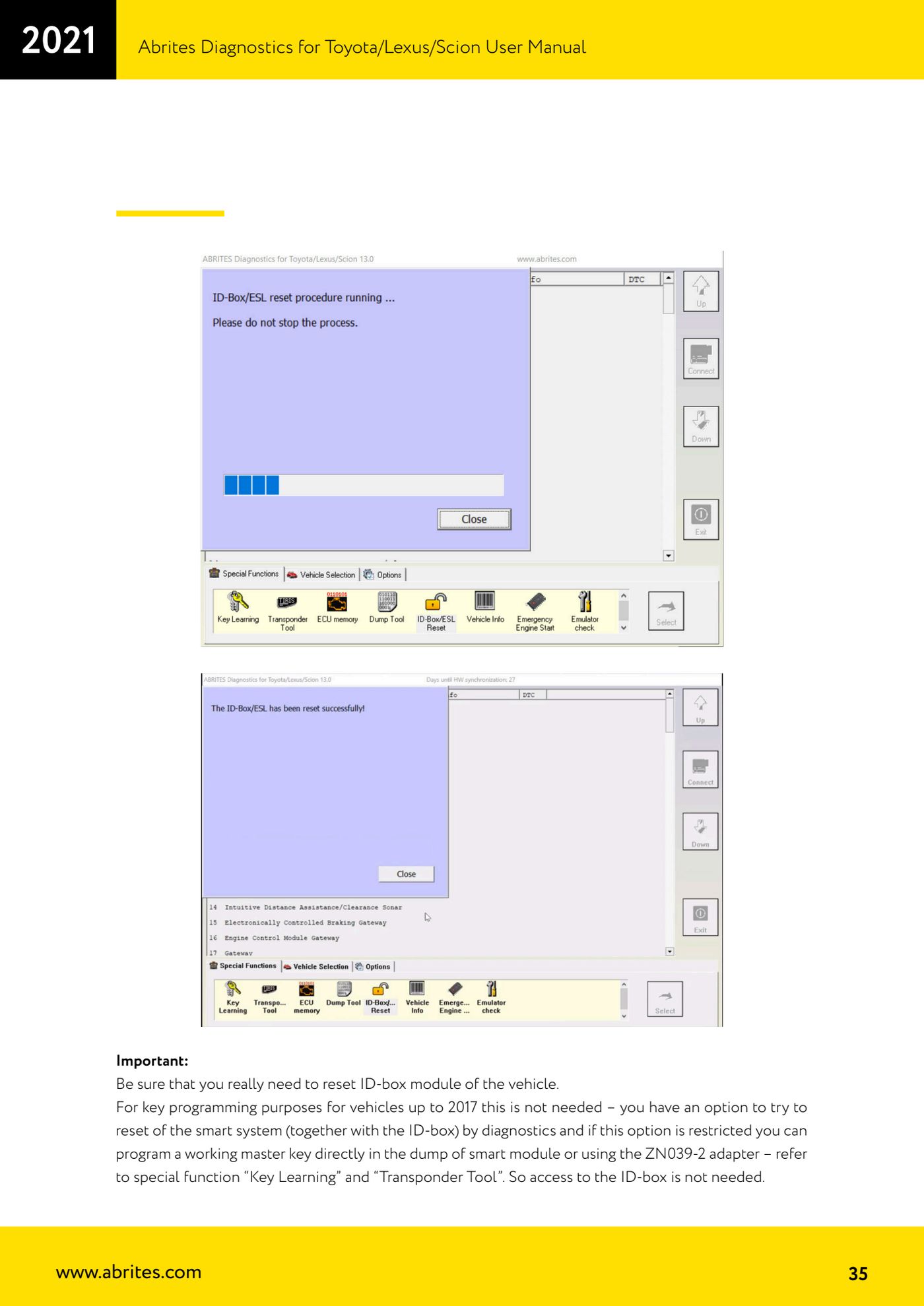

9. Den Abschluss der Prozedur abwarten: Der Vorgang dauert bis zu 1 Minute.
10. Hinweis: Die Software unterstützt sowohl ID-Boxen mit externem EEPROM (93C46, auch über das "Dump Tool" rücksetzbar) als auch solche ohne externes EEPROM, letztere ausschließlich über den direkten LIN-Anschluss.

Referenz-Screenshots
