H-type Schlüsselprogrammierung auf dem Tisch mit Adapter ZN067

Ist die Arbeit am Fahrzeug nicht möglich, kann die Wegfahrsperre mit mechanischem H-type Schlüssel über den Adapter ZN067 direkt an den AVDI angeschlossen und auf dem Tisch programmiert werden.

Ablauf

1. Das Wegfahrsperrenmodul aus dem Fahrzeug ausbauen und auf die Werkbank bringen.
2. Die Wegfahrsperre über den Adapter ZN067 an den AVDI anschließen, dabei dem im Handbuch (Seite 20-21) gezeigten Anschlussschema für das Auslesen auf dem Tisch folgen.
3. Abrites Diagnostics for Toyota/Lexus/Scion starten und den Bildschirmmeldungen der Prozedur folgen: Sie geben die Reihenfolge der Anschlüsse und Bestätigungen vor.
4. Mit der Funktion "Transponder Tool" die von der Prozedur geforderten Schlüssel "H" vorbereiten und einlesen, mit am PC angeschlossenem PROTAG.
5. Nach abgeschlossener Programmierung das Modul wieder ins Fahrzeug einbauen und Zündung sowie Start mit den angelernten Schlüsseln prüfen.

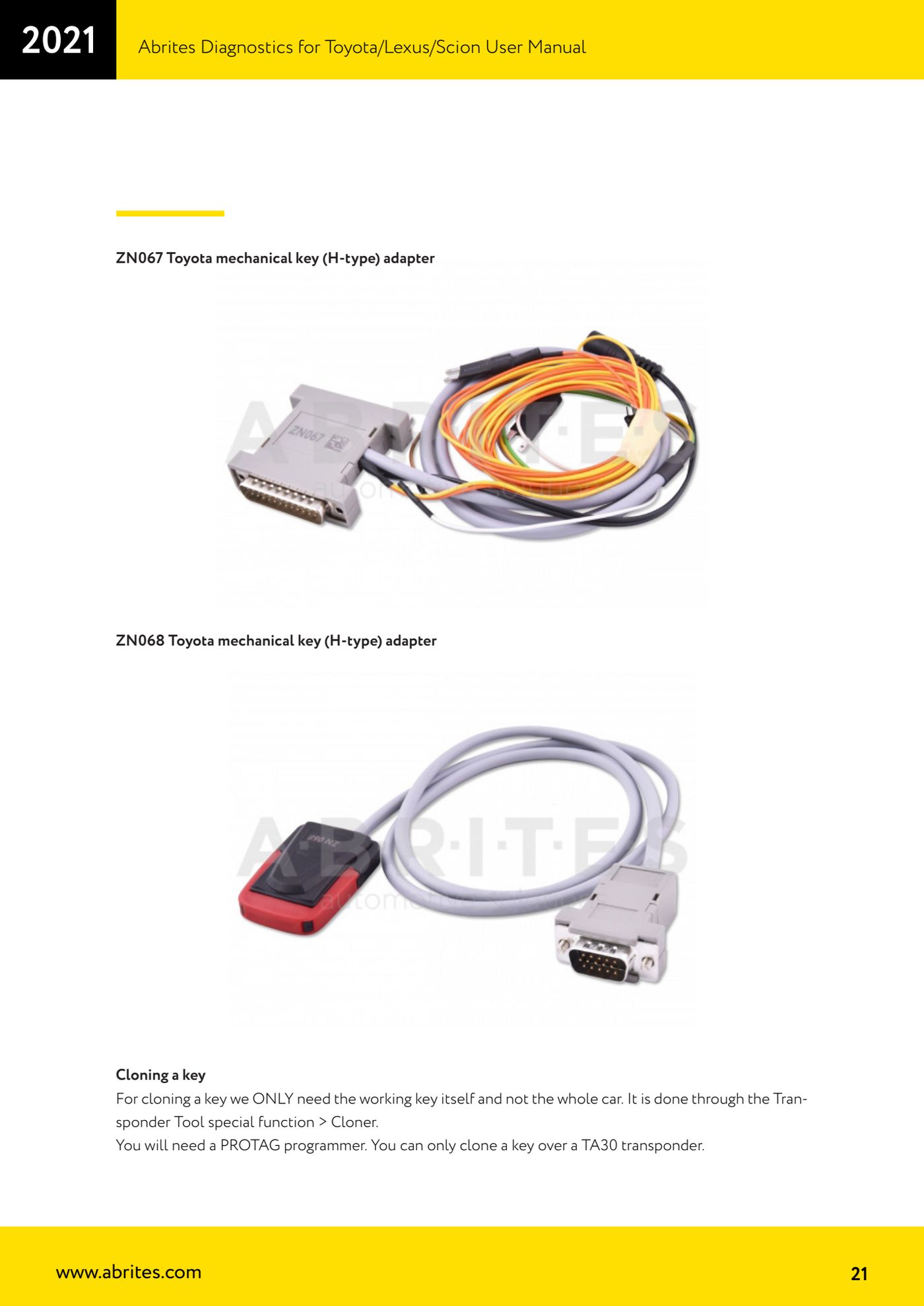

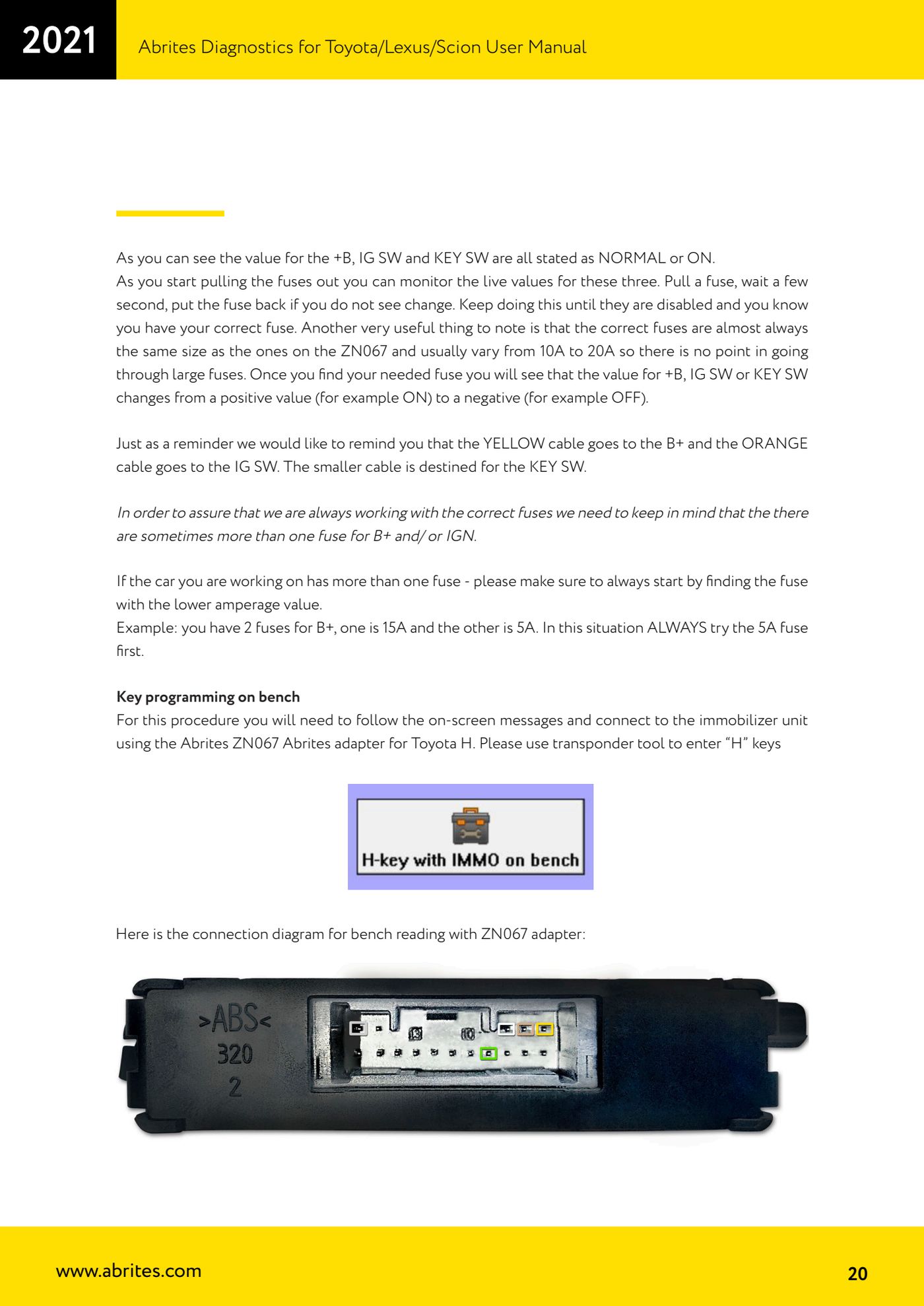

Referenz-Screenshots
