Toyota Schlüsselprogrammierung mit Transponder 4C (IMMO im Motorsteuergerät integriert oder synchronisierte Immobox)

Wegfahrsperrensysteme mit Texas Transponder 4C, verbaut in Fahrzeugen bis 2003/2004: Wegfahrsperre im Motorsteuergerät integriert oder separate, mit dem Motorsteuergerät synchronisierte Immobox. Zwei mögliche Wege: über OBDII oder per Dump.

Ablauf

1. System identifizieren: "Special Functions" > "Key learning" öffnen und die Software erkennen lassen, ob die Wegfahrsperre im Motorsteuergerät integriert ist oder ob es sich um eine separate, mit dem Motorsteuergerät synchronisierte Immobox handelt.
2. ÜBER OBDII - Den Bildschirmmeldungen der Software bis zum Abschluss des Schlüsselanlernens folgen. Sind alle Schlüssel verloren, kann ein TPX1 Transponder verwendet und in den PROTAG Programmierer eingelegt werden, sobald die Software es verlangt.
3. PER DUMP, im Motorsteuergerät integrierte Wegfahrsperre - Den Speicher des Steuergeräts mit der Sonderfunktion "ECU memory" auslesen.
4. Den Transponder mit der Sonderfunktion "Transponder Tool" > "Transponder by dump" programmieren, dabei den gerade ausgelesenen Dump laden.
5. Den neuen (von der Software geänderten) Dump mit derselben Sonderfunktion "ECU memory" zurück in das Motorsteuergerät schreiben.
6. PER DUMP, separate, mit dem Motorsteuergerät synchronisierte Immobox - Den EEPROM-Speicher der Immobox mit der Software ABPROG auslesen.
7. Den Transponder über "Transponder Tool" > "Transponder by dump" programmieren, dabei den EEPROM-Dump der Immobox laden.
8. Den neuen Dump ebenfalls mit ABPROG in den EEPROM-Speicher der Immobox zurückschreiben, dann das Modul wieder einbauen und den Start erproben.
9. Wird ein TPX1 verwendet, diesen zuvor als Tiris 4C Universalschlüssel über "Transponder Tool" > "Production" > "Tiris 4C/4D" > "Tiris 4C universal key (TPX1)" vorbereiten: Der TPX1 ist der Emulator des 4C Transponders und dient dem Klonen. Bei diesen älteren Fahrzeugen empfiehlt Abrites, immer einen über das Menü "Production" erzeugten Universalschlüssel bereitzuhalten, weil sich damit ein neuer Schlüssel ergänzen lässt, ohne die Immobox auszubauen.

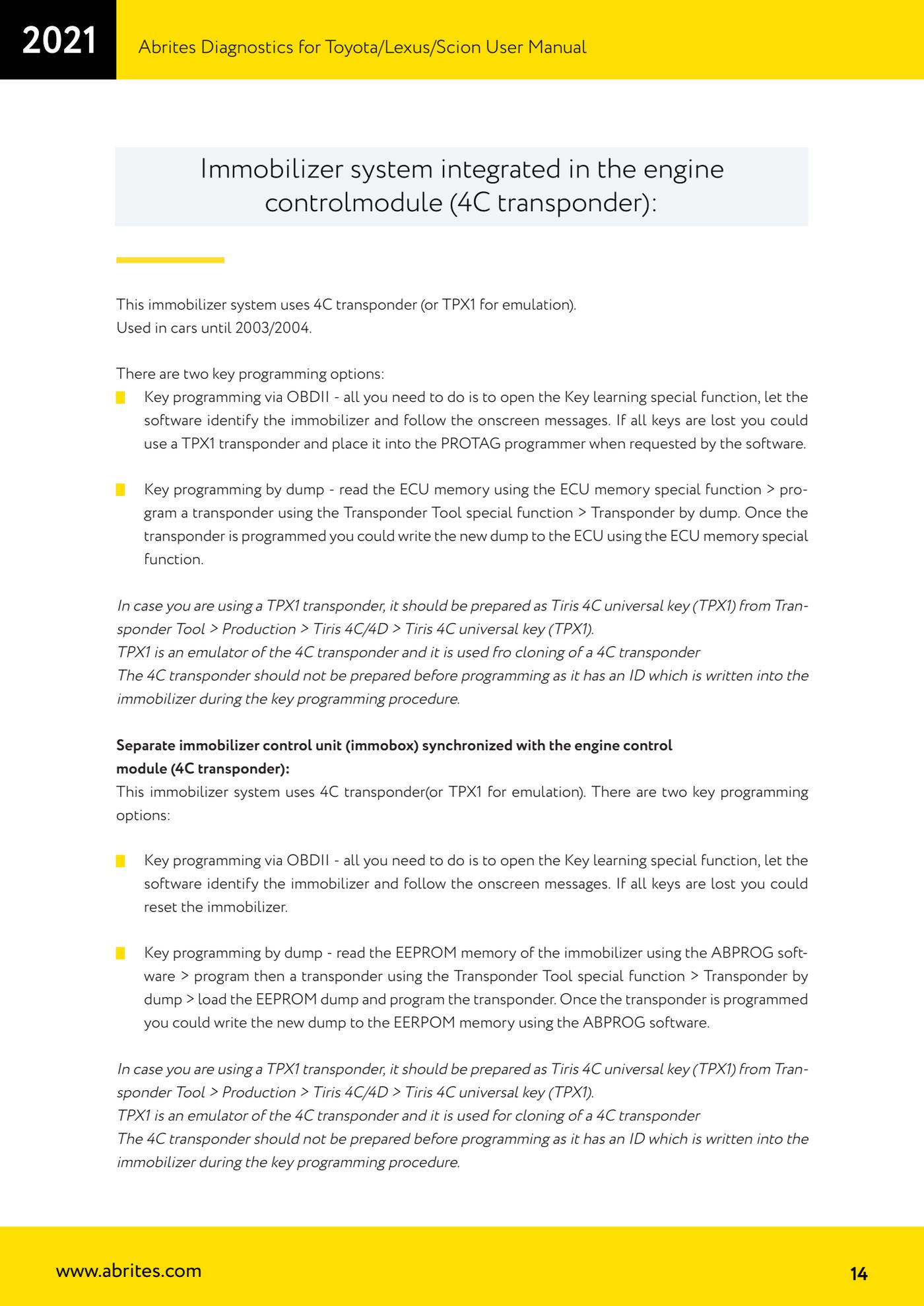

Referenz-Screenshots
