Kilometerstand-Kalibrierung Toyota/Lexus: Kombiinstrumente mit MCU S6J3 und RH850 (Read / Write / Restore)

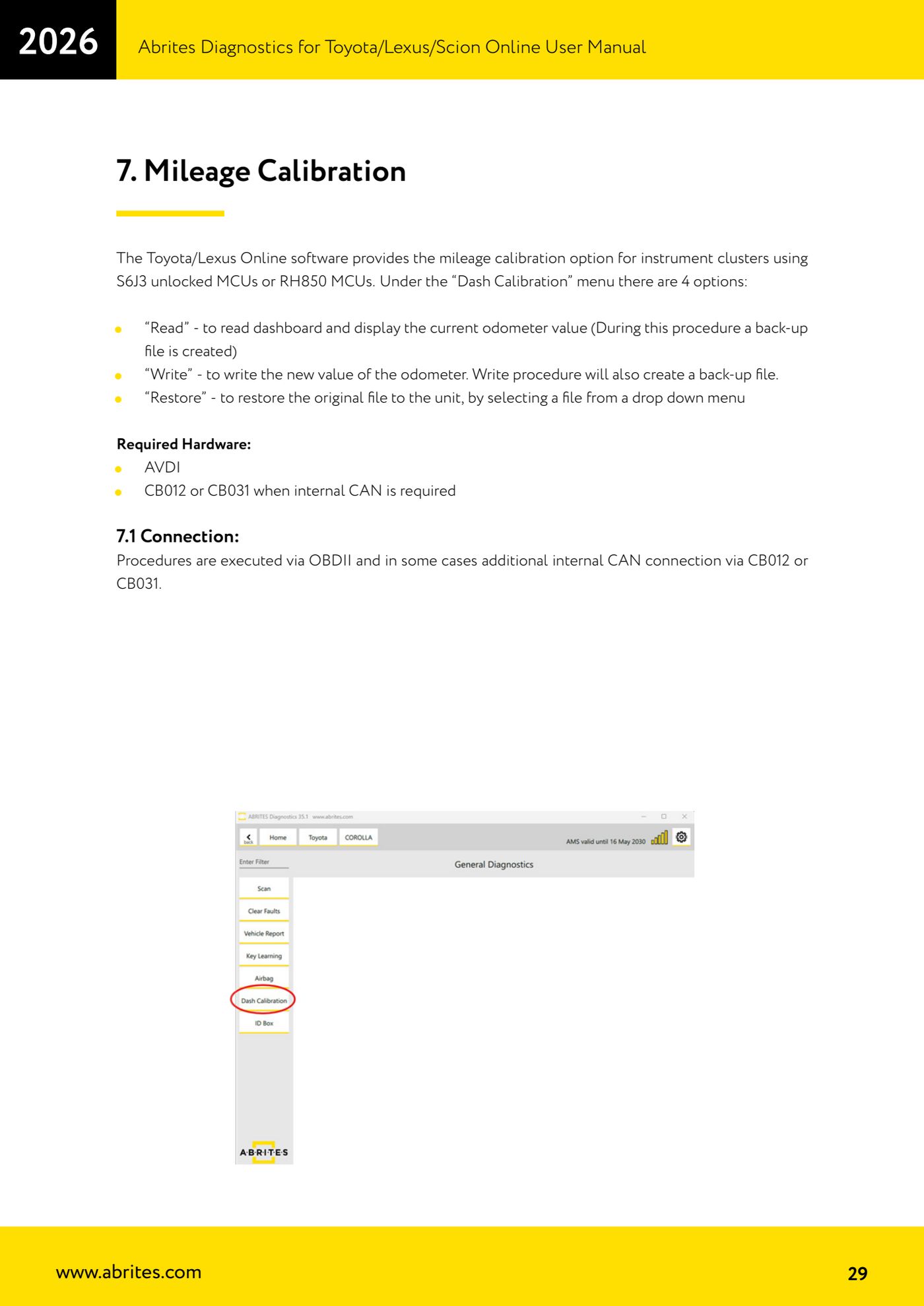

Ermöglicht die Kilometerstand-Kalibrierung bei Toyota/Lexus-Kombiinstrumenten mit entsperrter MCU S6J3 oder MCU RH850. Das Menü "Dash Calibration" bietet das Auslesen des aktuellen Werts, das Schreiben des neuen Werts und das Wiederherstellen der Originaldatei.

Ablauf

1. Schließe das AVDI mit dem Kabel CB106 an die OBDII-Buchse an. Die Prozeduren laufen über OBDII, in manchen Fällen ist zusätzlich der Anschluss an den internen CAN über CB012 oder CB031 erforderlich.

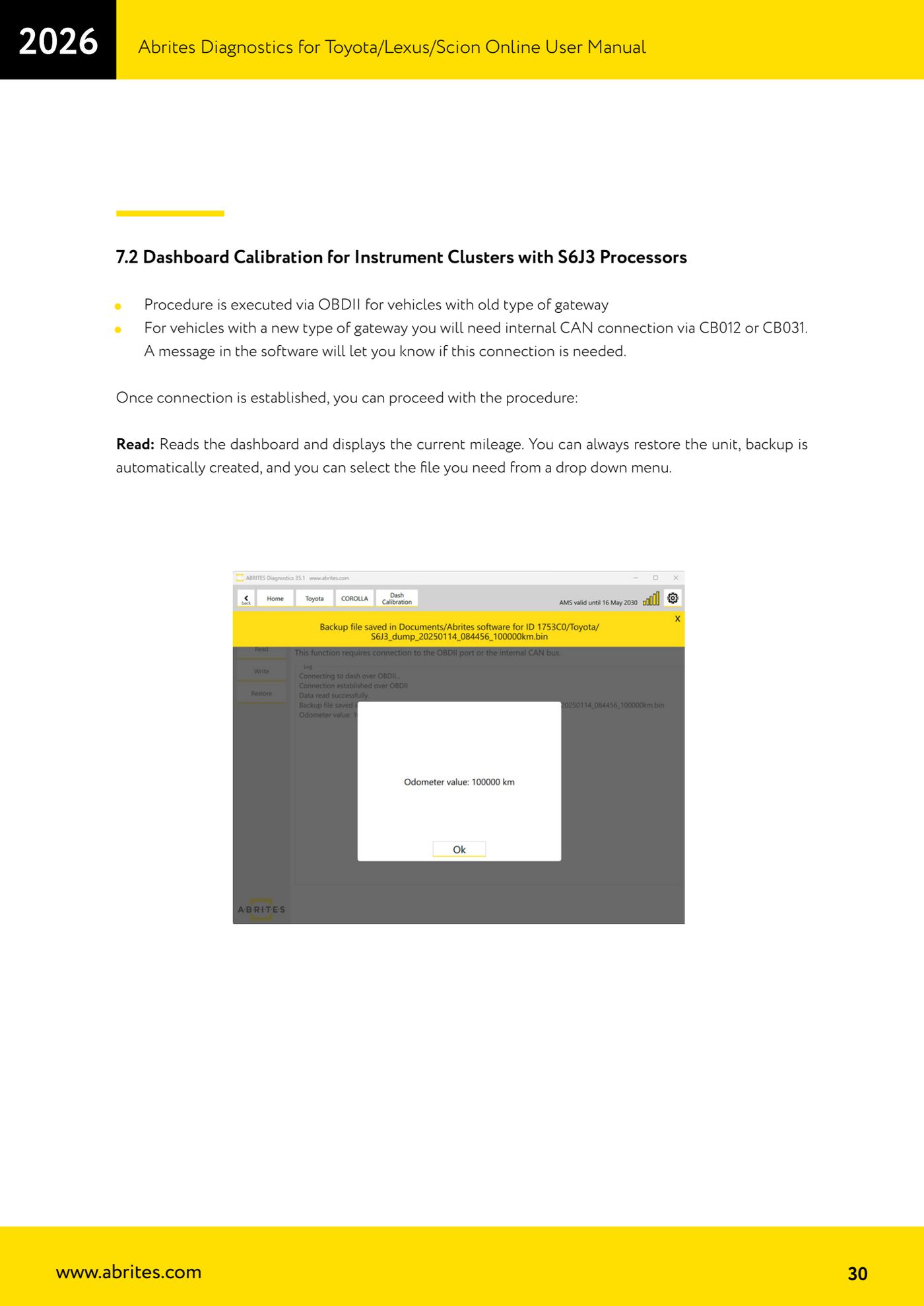

2. Kombiinstrumente mit Prozessor S6J3: Bei Fahrzeugen mit altem Gateway läuft die Prozedur ausschließlich über OBDII; bei Fahrzeugen mit neuem Gateway ist der Anschluss an den internen CAN mit CB012 oder CB031 erforderlich. Eine Meldung in der Software weist darauf hin, wenn der Anschluss nötig ist.
3. Kombiinstrumente mit Prozessor RH850: Hier ist immer sowohl die Verbindung zur OBDII-Buchse als auch zum internen CAN des Fahrzeugs über CB012 oder CB031 erforderlich.
4. Nach hergestellter Verbindung startest du die Software Toyota Online und öffnest das Menü "Dash Calibration".
5. Drücke "Read", um das Kombiinstrument auszulesen und den aktuellen Kilometerstand anzuzeigen. Während dieses Vorgangs wird automatisch eine Backup-Datei erzeugt.

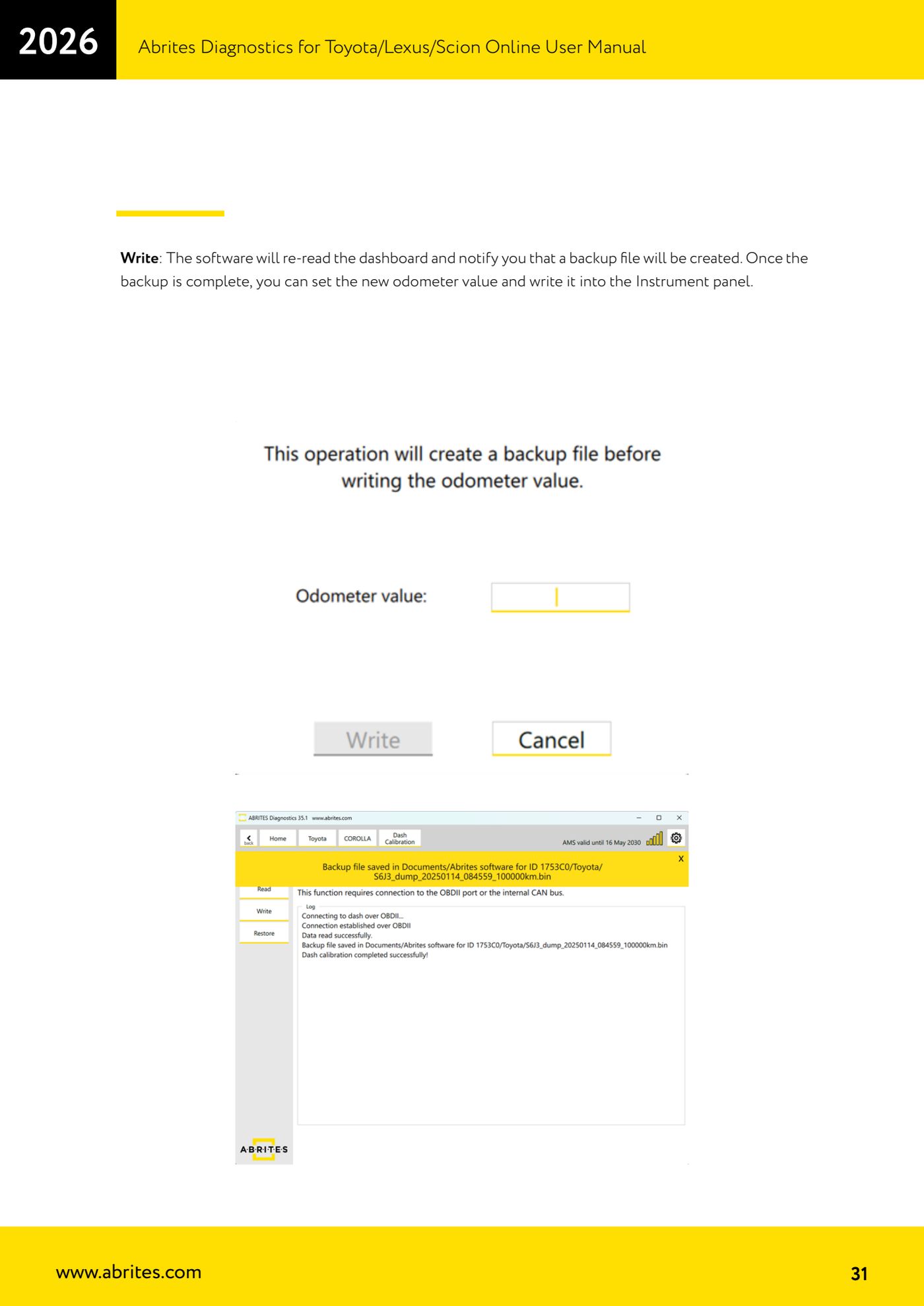

6. Drücke "Write", um den neuen Wert zu schreiben: Die Software liest das Kombiinstrument erneut aus und weist darauf hin, dass eine Backup-Datei erstellt wird. Nach abgeschlossenem Backup gibst du den neuen Odometer-Wert ein und schreibst ihn in das Kombiinstrument.

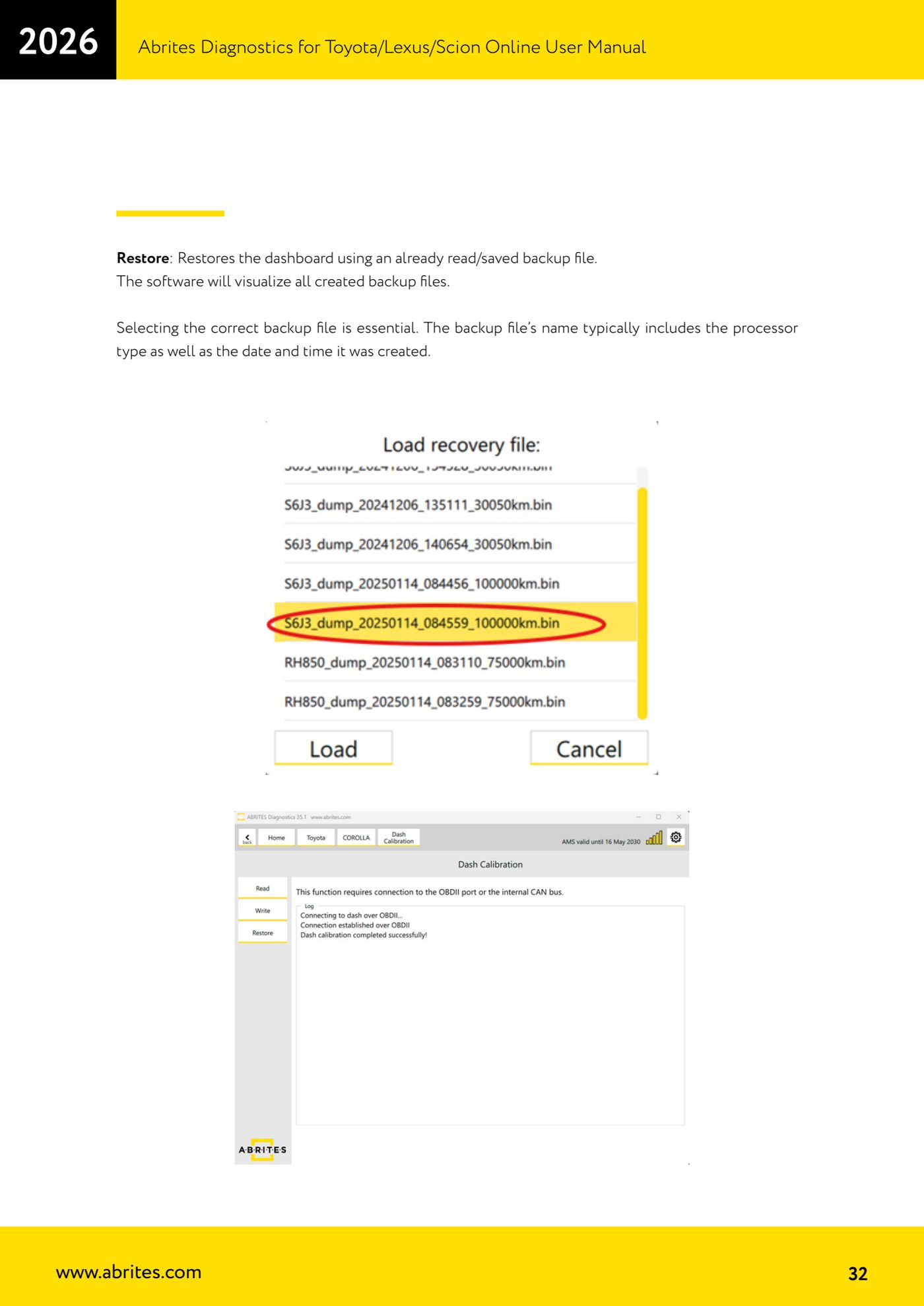

7. Musst du zurück, drückst du "Restore" und wählst im Dropdown-Menü die bereits gelesene/gespeicherte Backup-Datei: Die Software zeigt alle erzeugten Backups an. Wähle das richtige anhand von Prozessortyp, Datum und Uhrzeit im Dateinamen.

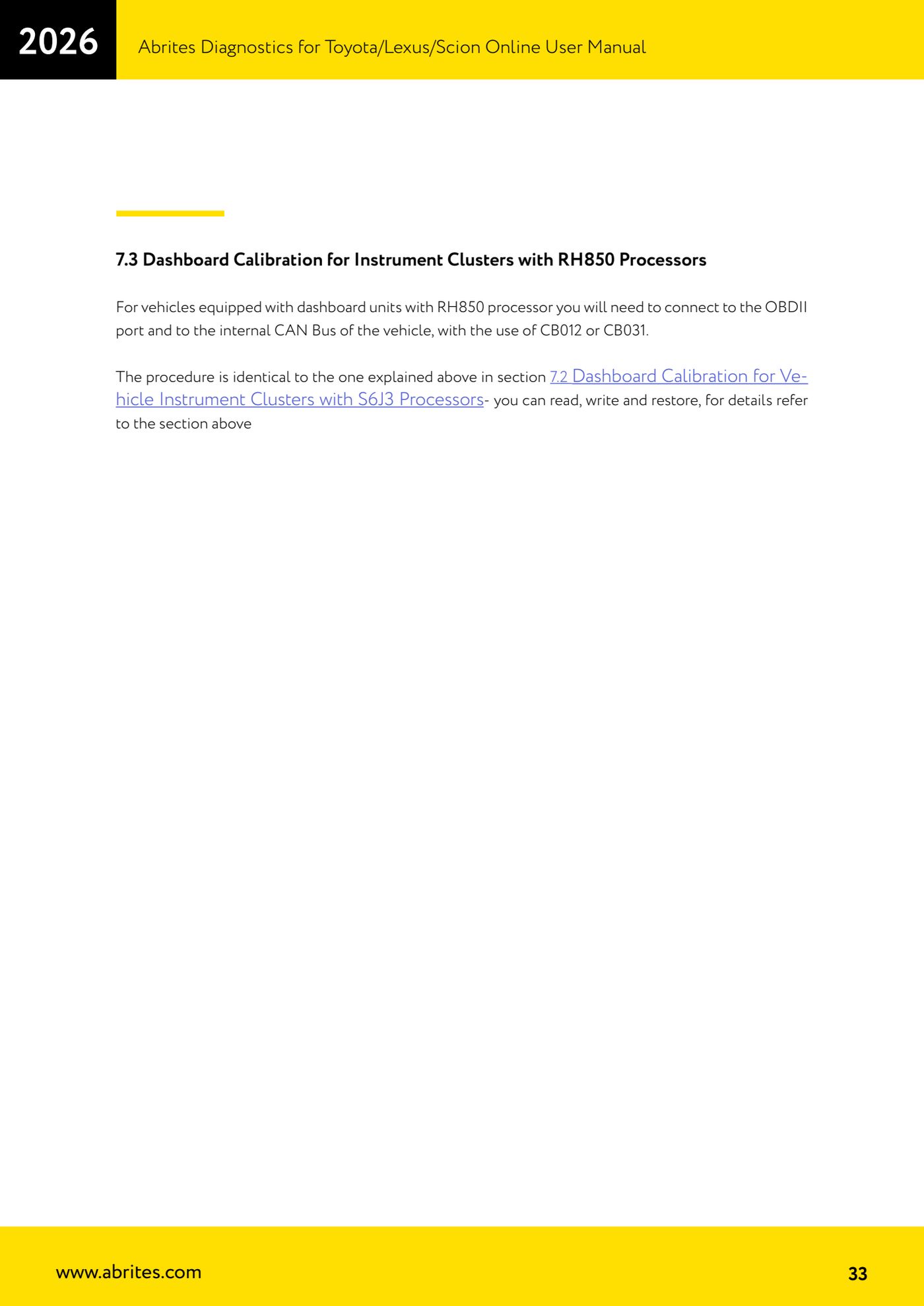

8. Die Prozedur für Kombiinstrumente mit RH850-Prozessor ist identisch mit der für S6J3: Es gelten dieselben Befehle "Read", "Write" und "Restore".
9. Prüfe zum Schluss bei eingeschalteter Zündung, dass der angezeigte Wert dem erwarteten entspricht und keine Fehlermeldungen im Kombiinstrument erscheinen.

Referenz-Screenshots
