Anschluss an den internen CAN des Toyota/Lexus Smart Systems mit CB012 und Bypass-Kabel CB031 (Pinbelegung CAN H / CAN L)

Einige Toyota/Lexus-Modelle erfordern zusätzlich zum OBDII den direkten Anschluss an den internen CAN des Smart Systems. Dieses Merkblatt erklärt, welche Modelle das betrifft, wie der Stecker belegt ist und wie das Verlängerungskabel CB031 verwendet wird, um das Anpieksen der Leitungen zu vermeiden.

Ablauf

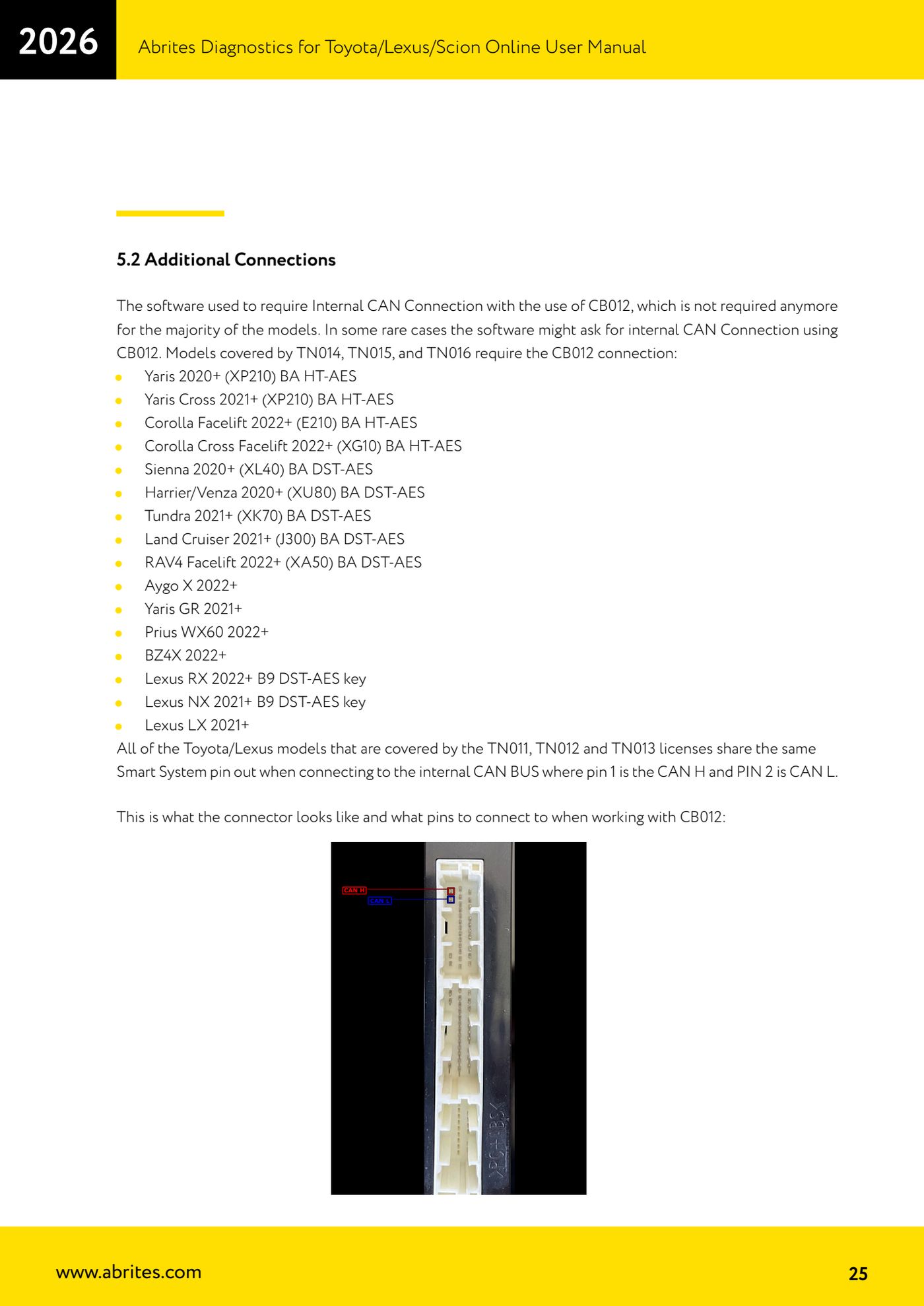

1. Prüfe, ob das Modell den internen CAN benötigt. Den CB012-Anschluss erfordern die von den Lizenzen TN014, TN015 und TN016 abgedeckten Modelle: Yaris 2020+ (XP210) BA HT-AES, Yaris Cross 2021+ (XP210) BA HT-AES, Corolla Facelift 2022+ (E210) BA HT-AES, Corolla Cross Facelift 2022+ (XG10) BA HT-AES, Sienna 2020+ (XL40) BA DST-AES, Harrier/Venza 2020+ (XU80) BA DST-AES, Tundra 2021+ (XK70) BA DST-AES, Land Cruiser 2021+ (J300) BA DST-AES, RAV4 Facelift 2022+ (XA50) BA DST-AES, Aygo X 2022+, Yaris GR 2021+, Prius WX60 2022+, BZ4X 2022+, Lexus RX 2022+ B9 DST-AES, Lexus NX 2021+ B9 DST-AES, Lexus LX 2021+.
2. Suche den Stecker des Smart Systems. Alle von den Lizenzen TN011, TN012 und TN013 abgedeckten Toyota/Lexus-Modelle haben dieselbe Pinbelegung des Smart Systems für den Anschluss an den internen CAN: PIN 1 = CAN H, PIN 2 = CAN L.
3. Anschluss nur mit CB012: Verbinde das CB012 mit dem AVDI und lege die beiden CAN-Leiter auf PIN 1 (CAN H) und PIN 2 (CAN L) des Smart-System-Steckers.

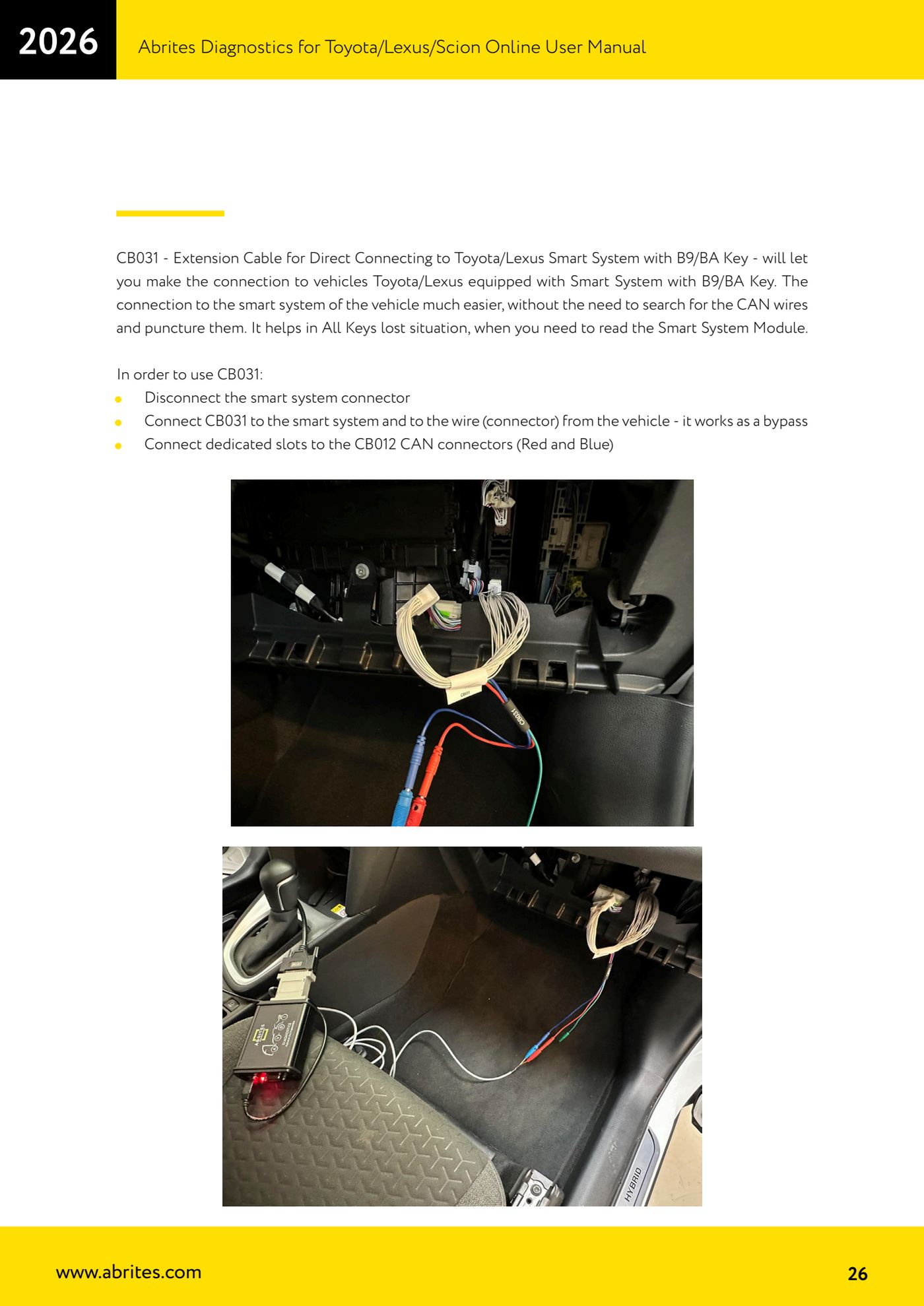

4. Empfohlener Anschluss mit CB031 (Verlängerung für Toyota/Lexus Smart System mit Schlüssel B9/BA): Trenne den Stecker des Smart Systems.
5. Verbinde das CB031 auf der einen Seite mit dem Smart System und auf der anderen mit dem Stecker des Fahrzeugkabelbaums: Das Kabel arbeitet als Bypass, ohne dass CAN-Leitungen gesucht und angepiekst werden müssen.
6. Verbinde die dafür vorgesehenen Slots des CB031 mit den CAN-Anschlüssen des CB012 (rot und blau).
7. Verwende diesen Anschluss auch bei komplettem Schlüsselverlust, wenn das Smart-System-Modul ausgelesen werden muss.
8. Wenn die Software während der Prozedur den Anschluss an den internen CAN verlangt, bestätige erst, nachdem du die korrekte Zuordnung CAN H / CAN L geprüft hast.
