Zusatzschlüssel für BDC2/BDC3 auf der Werkbank über NCF: Secret Key aus dem laufenden Schlüssel auslesen

Diese Lösung erlaubt es, den Secret Key direkt aus einem funktionierenden Schlüssel auszulesen (Key ID, Secret Key und Schlüsselinformationen) und bei den Fahrzeugen der neuesten Generation mit BDC2 und BDC3 einen Zusatzschlüssel anzulegen, ohne etwas aus der Wegfahrsperre (BDC-Modul) zu lesen.

Ablauf

1. Öffne die ZN085-Software, wähle das Menü NCF und danach den Schlüsseltyp, an dem du arbeitest, um die Anschlusspunkte anzuzeigen.
2. Öffne das Gehäuse des funktionierenden Schlüssels und lege die Platine frei.
3. Löte das Kabel CB503 an die Schlüsselplatine, wie im NCF-Menü der ZN085-Software gezeigt.
4. Lies die NCF-MCU aus, um die Daten der Wegfahrsperre zu gewinnen, also Key ID, Secret Key und die Schlüsselinformationen.
5. Sichere die Datei mit den ausgelesenen Daten, bevor du weitermachst.
6. Öffne den neuen Schlüssel und verbinde das Kabel CB503 an denselben, von der Software angegebenen Punkten mit dessen Platine.
7. Klicke "Make Key with ZN085", um die ausgelesenen Immo-Daten in den neuen Schlüssel zu schreiben. Unterstützt werden sowohl neue OEM-Schlüssel als auch gebrauchte Schlüssel.
8. Löte das CB503 ab, schließe den Schlüssel und probiere ihn am Fahrzeug: der neue Schlüssel ist bereits voll funktionsfähig, eine weitere Programmierung über OBD ist nicht nötig.

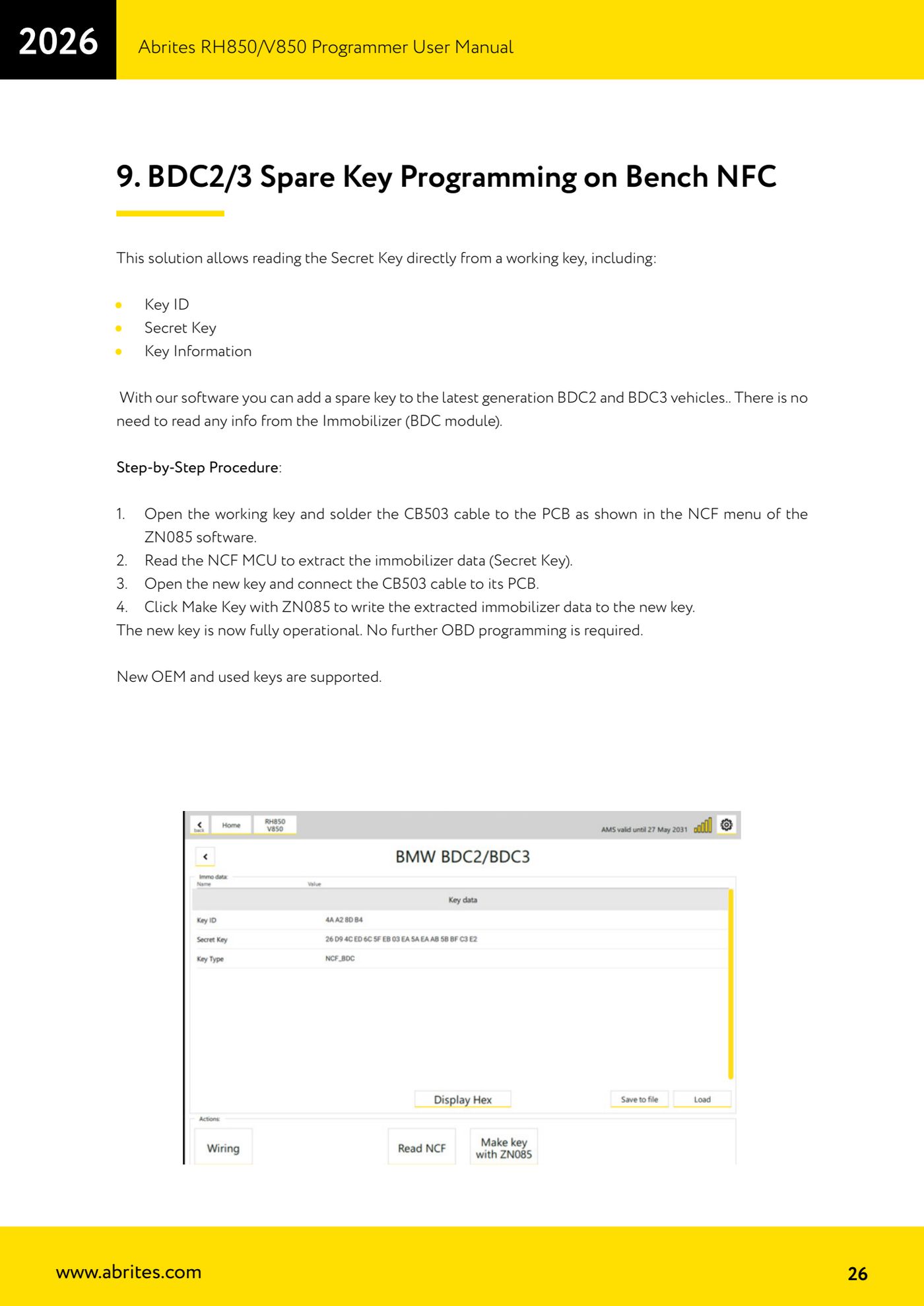

Referenz-Screenshots
