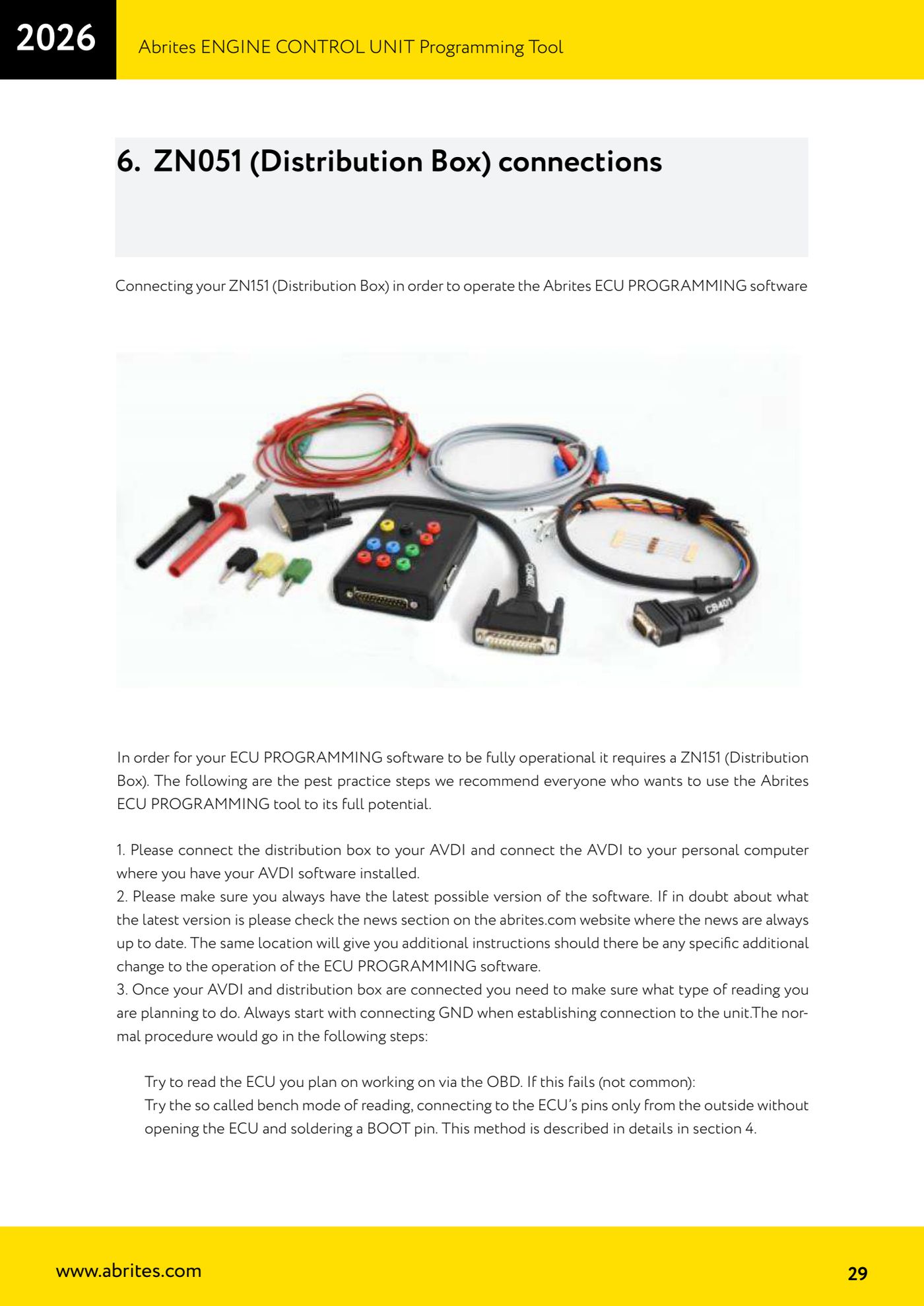

ZN151 Distribution Box an das AVDI anschließen und mit ZN074 versorgen

Die ZN151 (DS Box) ist die Verteilerbox, mit der das ECU Programming Tool Steuergeräte im Bench und im Boot-Modus liest und schreibt. Das ist die korrekte Reihenfolge für Anschluss und Versorgung vor jedem Lesevorgang.

Ablauf

1. Verbinde das AVDI mit dem PC, auf dem die Abrites-Software installiert ist.

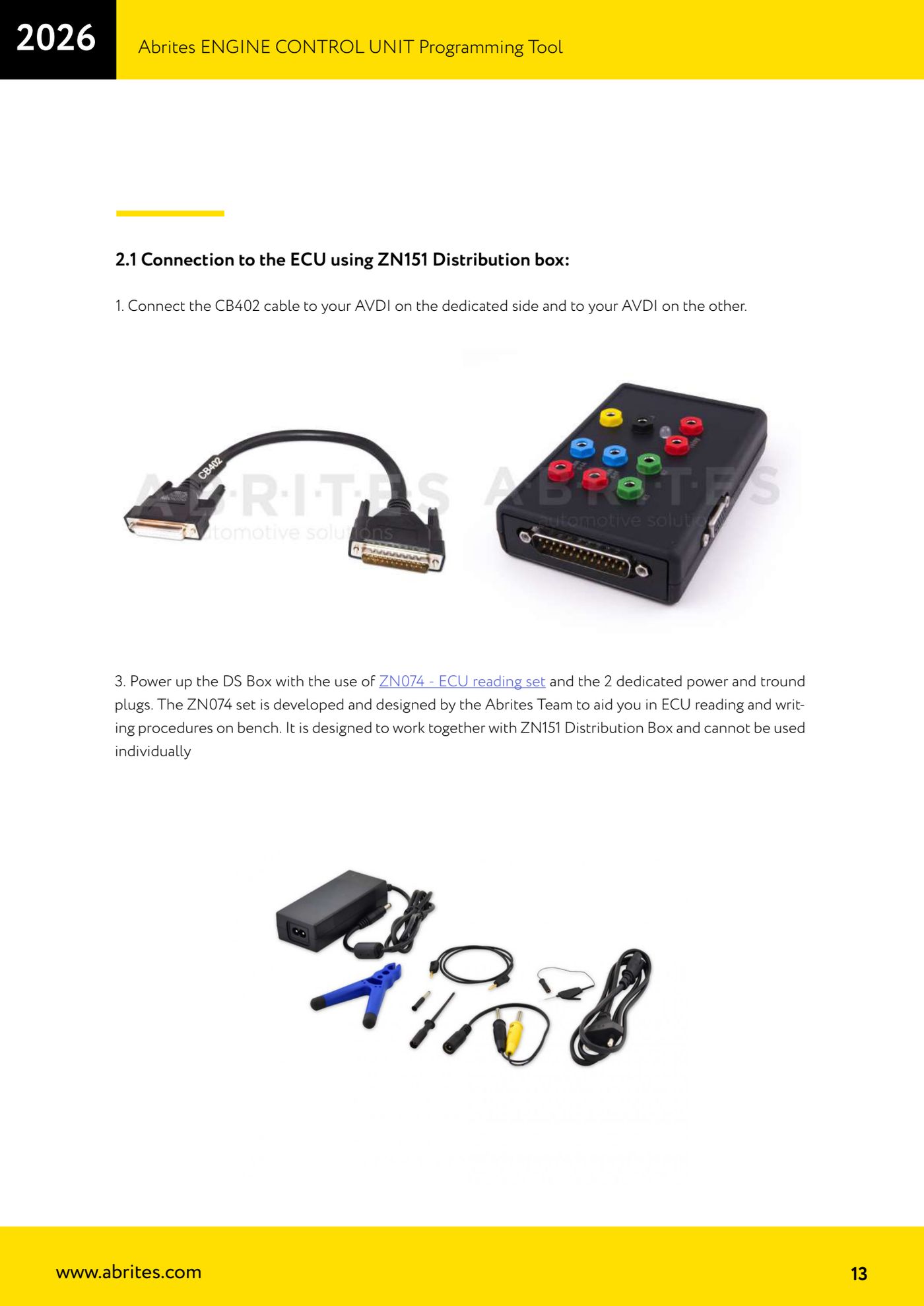

2. Verbinde das Kabel CB402 auf der dafür vorgesehenen Seite mit dem AVDI und auf der anderen Seite mit der ZN151.
3. Versorge die DS Box über das Set ZN074 (ECU reading set) und die beiden dafür vorgesehenen Stecker für Plus und Masse in den entsprechenden Buchsen der ZN151. Das ZN074 ist für den Betrieb zusammen mit der ZN151 ausgelegt und kann nicht allein verwendet werden.
4. Alternativ zum ZN074 kannst du die Distribution Box mit 12V aus einem Labornetzteil oder jeder zuverlässigen 12V-Quelle versorgen: ein Kabelende an die Quelle, das andere direkt in die Plus- und Minusbuchsen der Distribution Box.

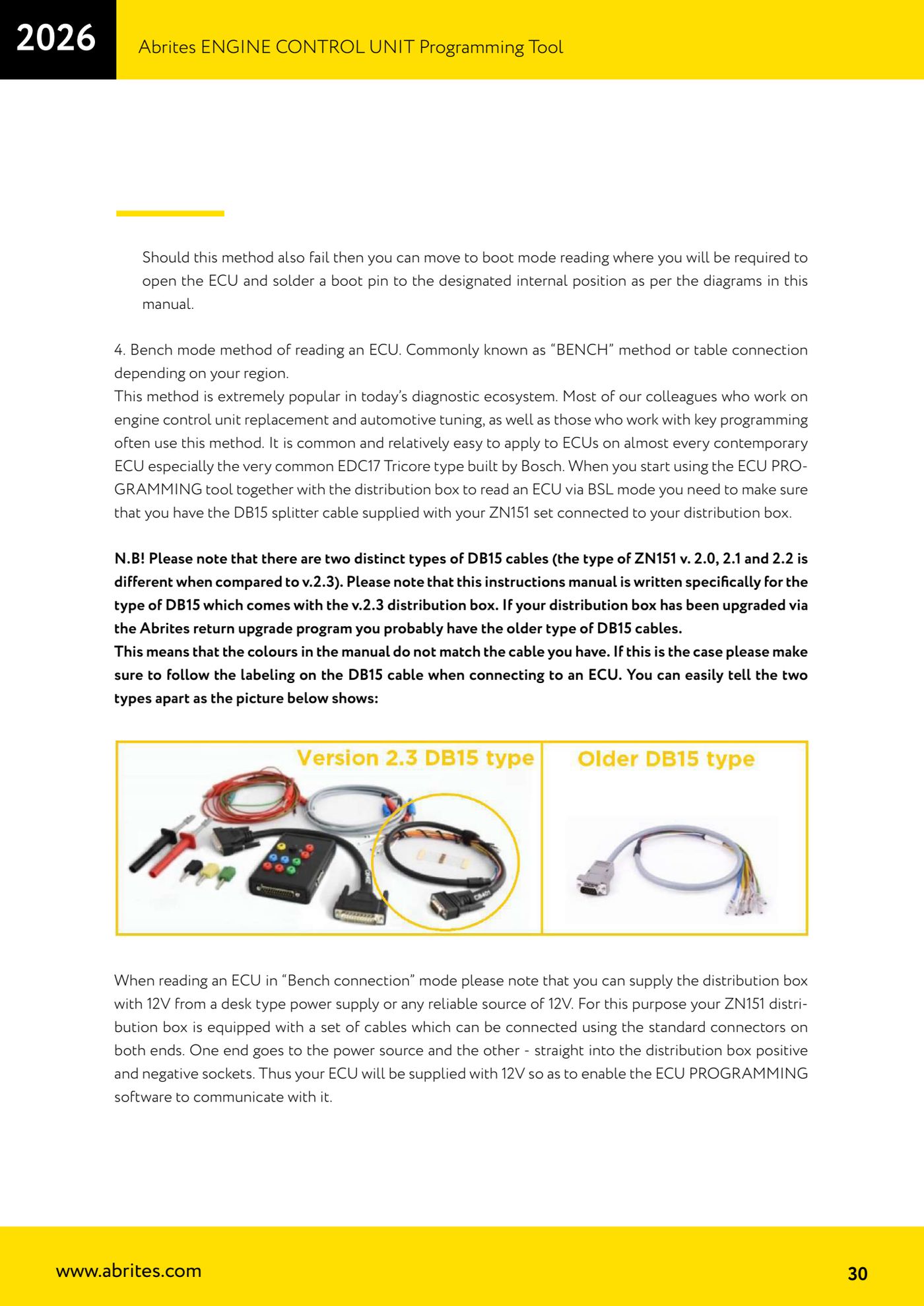

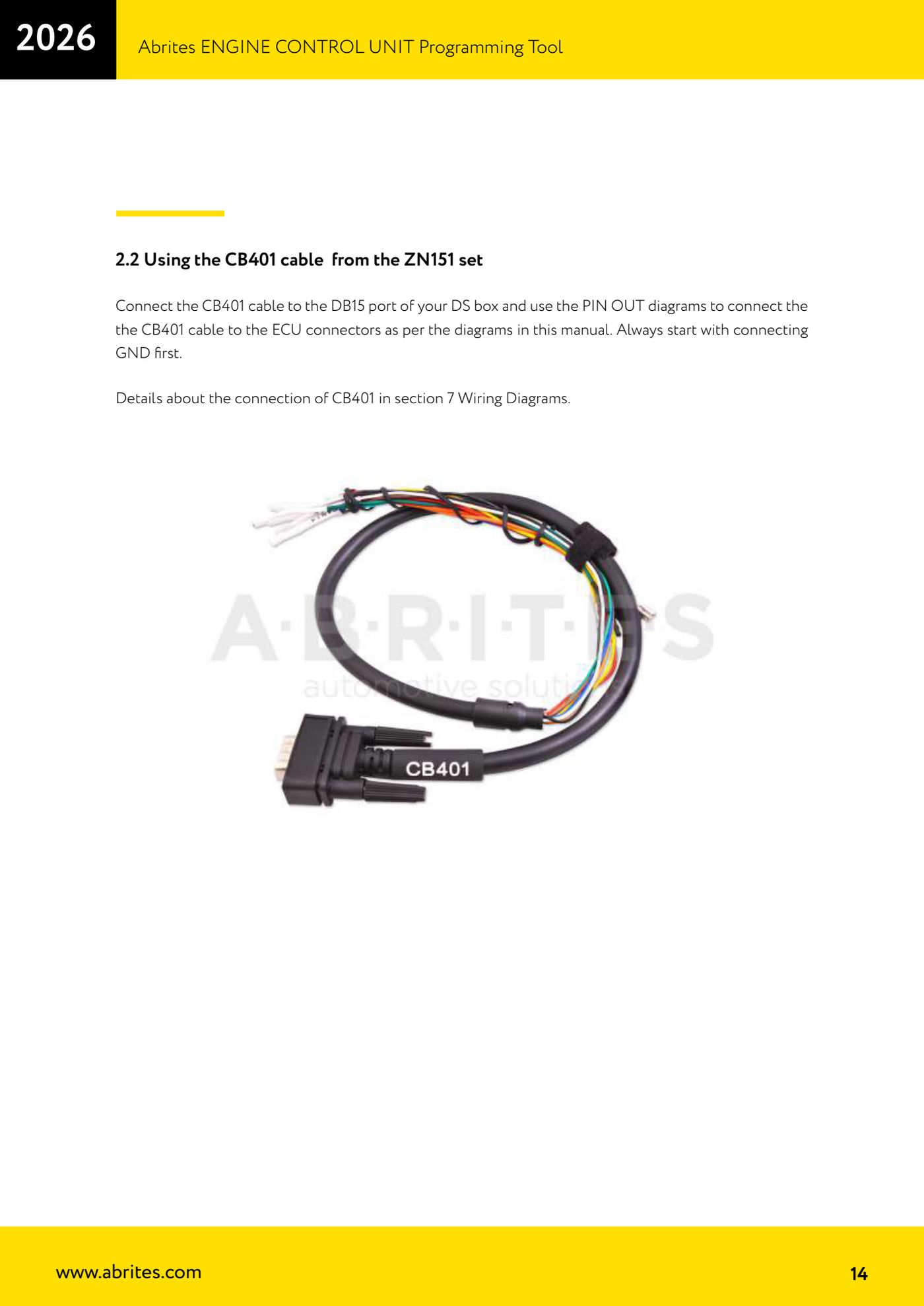

5. Wähle das Anschlusskabel zum Steuergerät: CB401 (im Set ZN151 enthalten) oder CB403 (erweiterte Version für die moderneren Stecker, die das CB401 nicht abdeckt), und stecke es an den DB15-Port der DS Box.
6. Verdrahte das Steuergerät nach den PIN OUT Diagrammen des Handbuchs und beginne IMMER mit GND vor allen anderen Drähten.

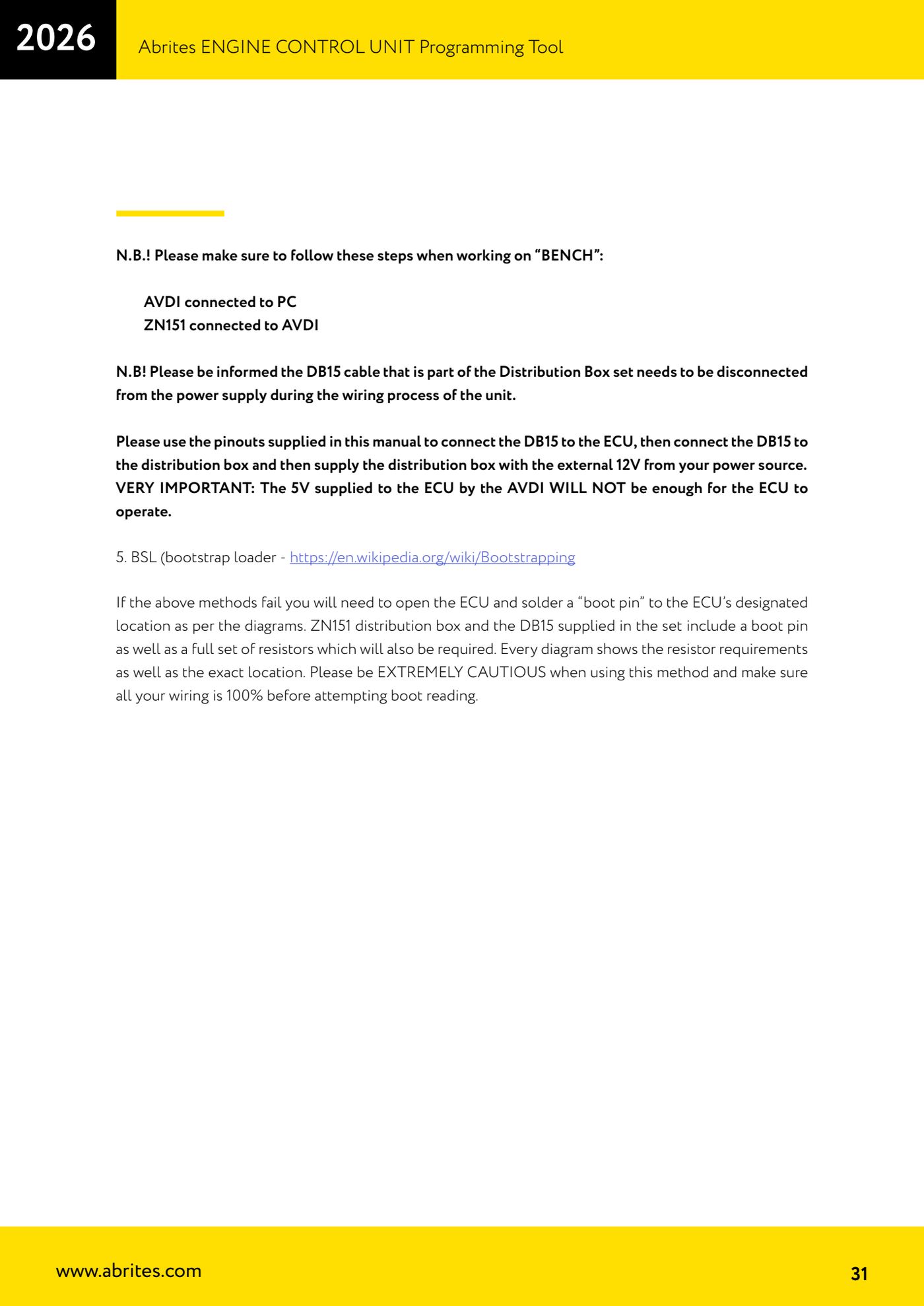

7. Prüfe vor dem Lesen, dass die Kette vollständig steht: AVDI am PC, ZN151 am AVDI, Steuergerät verdrahtet, DB15 in der Box gesteckt, externe 12V-Versorgung zuletzt angelegt.
