ZN030 ABPROG: SPI-EEPROMs lesen und schreiben mit den Adaptern ZN031, ZN046 und ZN034

Das Programmiergerät ZN030 ABPROG erlaubt zusammen mit seinen Adaptern und der Software Abrites EEPROM Programmer das Löschen und Beschreiben von SPI-EEPROMs, auch solcher mit inkrementellen Registern. Es kommt zum Einsatz, wenn die Arbeit über OBD nicht machbar ist und direkt am Speicher gearbeitet werden muss.

Ablauf

1. Prüfe, ob du die passende Hardware für die Arbeit hast: ZN030 ABPROG als Basis-Programmiergerät, ZN031 als Adapter für M35XXX/SPI/I2C, ZN034 als Flachbandkabel und, für die Schlüsselerneuerung bei Hitag 2, den Adapter ZN046.
2. Verbinde das ABPROG entsprechend dem Schema des verwendeten Adapters mit dem AVDI und dem PC, mit dem Flachbandkabel ZN034 zum auszulesenden Speicher.
3. Starte die Software des Programmiergeräts über: Start -> Programme -> "ABRITES software for IDxxxxxx" -> ABPROG -> ABPROG.exe.
4. Wähle in der Software den zu bearbeitenden Speichertyp aus (SPI-EEPROM, mit oder ohne inkrementelle Register; Familie M35XXX über ZN031).
5. Lies zuerst den Speicher vollständig aus und sichere den Original-Dump als Backup, bevor du irgendetwas schreibst.
6. Führe die erforderliche Operation aus (Löschen oder Schreiben) und kontrolliere das Ergebnis mit einem erneuten Auslesen.
7. Details zu Pinbelegungen, Adaptern und unterstützten Speichern findest du im zugehörigen Handbuch, installiert unter: Start -> Programme -> ABRITES -> Common -> ABPROG.

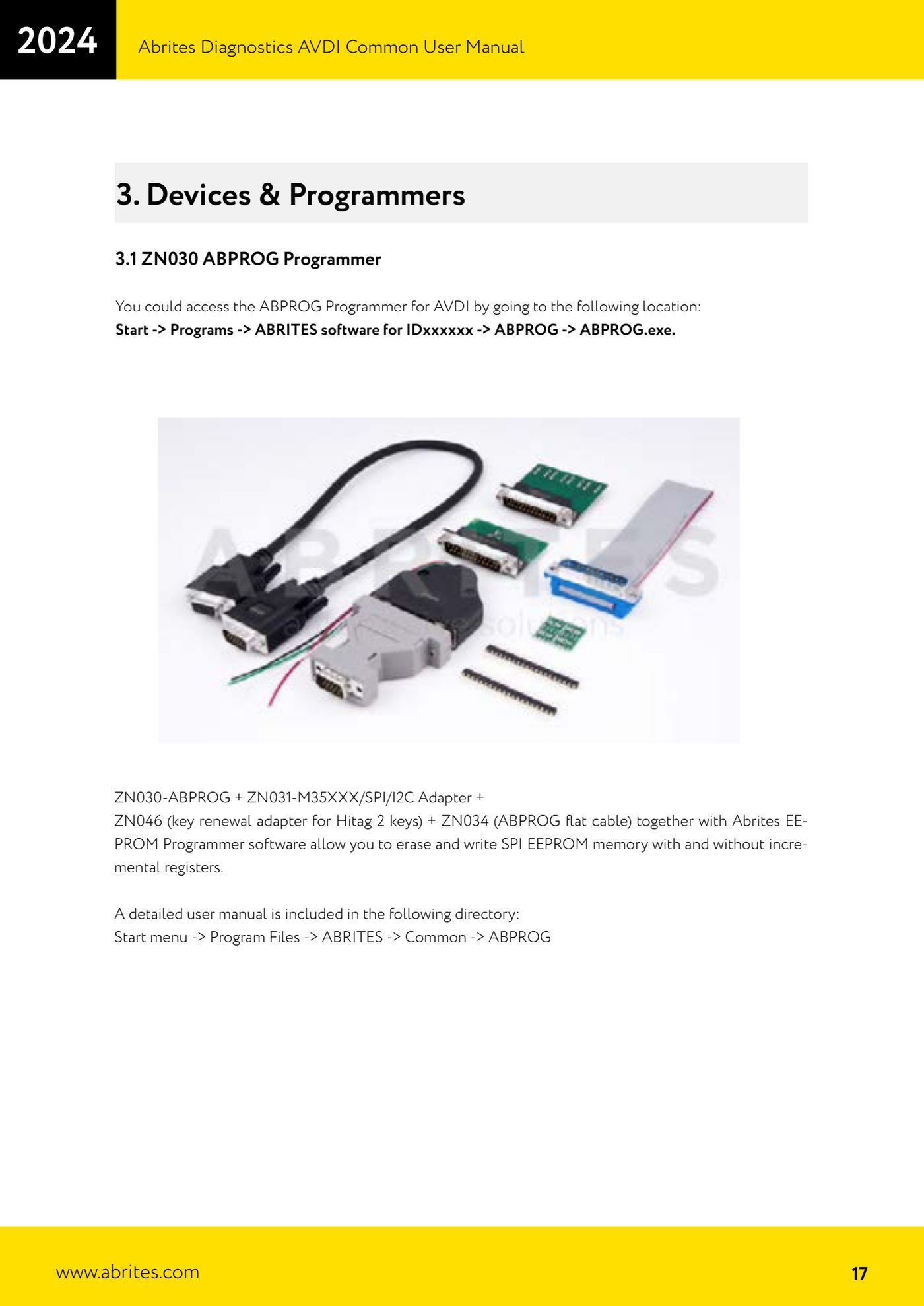

Referenz-Screenshots
