ZF 8HP BMW: ISN an der TCU auslesen, kopieren und schreiben mit dem Dump Tool

Strumenti Oberfläche Klassisch Schlüssel / Wegfahrsperre Fortgeschritten ⏱ 30-60 min 7 Schritte

Haben Sie die ISN der Original-TCU, können Sie sie in die Spendereinheit schreiben: So ist die ZF 8HP von vornherein angelernt und Sie sparen sich die Anlernprozedur mit den Zündzyklen.

Benötigte Lizenzen

  • EP003

Hardware / Kabel

  • AVDI
  • ZN079
  • alimentatore 12V
⚠ AchtungSchreiben Sie die korrekte ISN in die Spendereinheit, entfällt die Anlernprozedur mit IGN ON / IGN OFF. Eine falsche ISN lässt das Getriebe dagegen nicht angelernt: Notieren Sie die aus dem Original ausgelesene ISN, bevor Sie irgendetwas anfassen.

Ablauf

  1. Schließen Sie die TCU bei aktiver Lizenz EP003 am Bench mit dem Set ZN079 und dem AVDI an und lesen Sie den Data Flash der Einheit aus, wobei Sie die Datei speichern.
  2. Öffnen Sie die Datei im „Dump Tool“ des ECU Programming Tool.
  3. Drücken Sie die dafür vorgesehene Schaltfläche „ISN“: Von hier aus können Sie die ISN der TCU lesen, kopieren und aktualisieren.
  4. Wollen Sie die ISN aus der Originaleinheit übernehmen, lesen Sie sie aus und notieren Sie sie, bevor Sie zur Spendereinheit wechseln.
  5. Geben Sie an der Spendereinheit die benötigte ISN manuell ein und drücken Sie Speichern: Die Software fordert Sie auf, die neu erzeugte Dump-Datei zu speichern.
  6. Schreiben Sie die soeben erzeugte Datei in die TCU.
  7. Ist die korrekte ISN geschrieben, benötigt das Getriebe die für jungfräuliche Einheiten beschriebene Anlernprozedur mit Zündzyklen nicht.

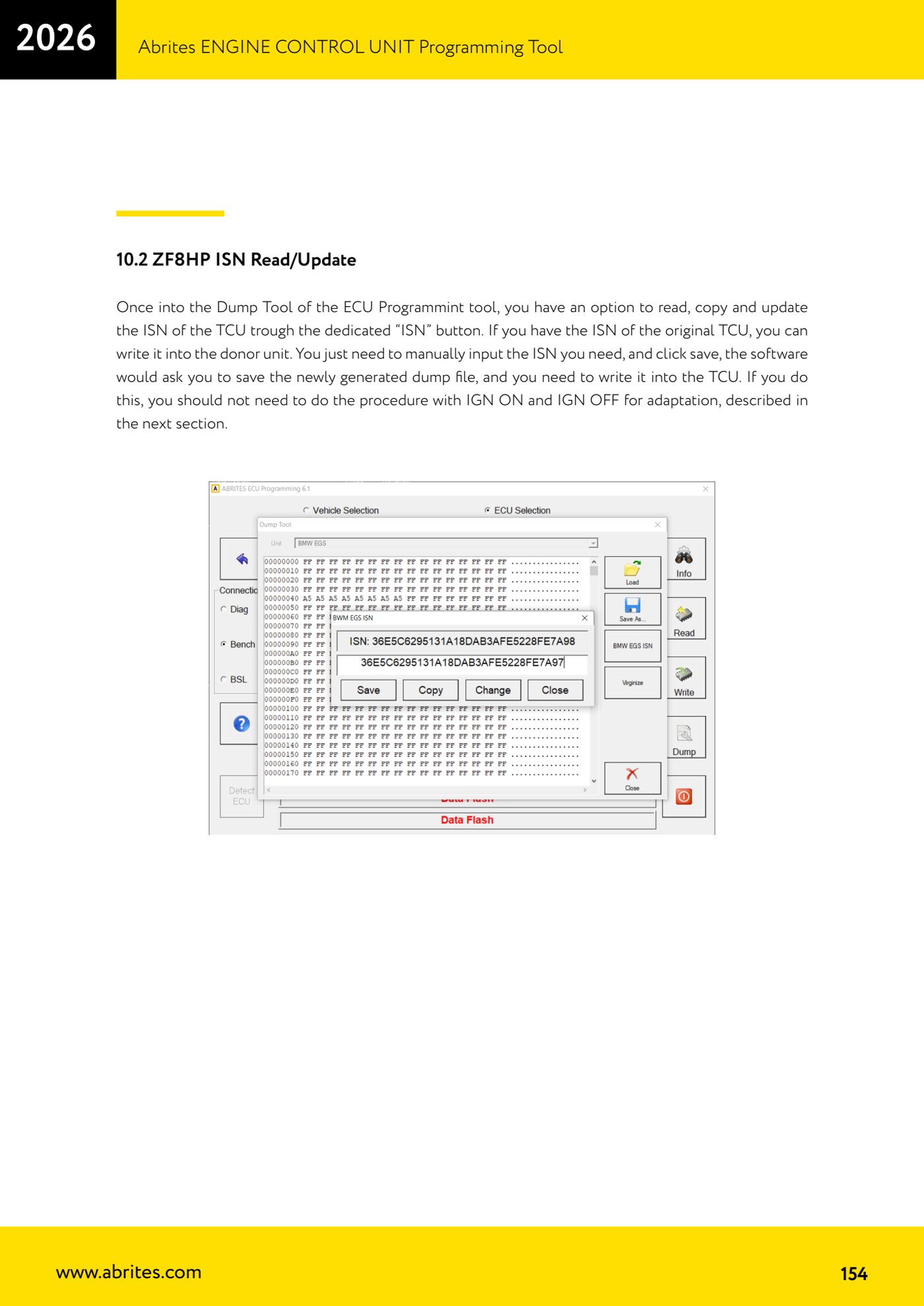

Referenz-Screenshots

ZF 8HP BMW: ISN an der TCU auslesen, kopieren und schreiben mit dem Dump Tool — 1ZF 8HP BMW: ISN an der TCU auslesen, kopieren und schreiben mit dem Dump Tool — 2
Quelle: Manuale ECU Programming Tool, parte 3 di 3, cap. 10.2 - ZF8HP ISN Read/Update (p.154) · ⏱ ungefähre Dauer 30-60 min
