VAG-DSG-Getriebe am Bench auslesen: Pinout DQ200, DQ250, DQ381 und DQ500 mit DS Box und CB403

Strumenti Oberfläche Klassisch Hardware / Anschlüsse Mittel ⏱ 30-60 min 6 Schritte

Bench-Anschlusspläne zum Auslesen der Getriebesteuergeräte DQ200, DQ250, DQ381 und DQ500 des VAG-Konzerns mit dem ECU Programming Tool.

Benötigte Lizenzen

  • —

Hardware / Kabel

  • AVDI
  • ZN151 DS Box
  • CB403
  • alimentatore 12V
⚠ AchtungFür diese TCU sind die DS Box und das Kabel CB403 zwingend vorgeschrieben: Sie sind nicht durch andere Kabel ersetzbar, das Handbuch führt sie als verpflichtend auf.

Ablauf

  1. Bereiten Sie das vorgeschriebene Set vor: DS Box (ZN151) plus Kabel CB403, angeschlossen am AVDI. Ohne diese beiden Komponenten ist das Auslesen der DQ am Bench nicht vorgesehen.
  2. Bestimmen Sie das Getriebemodell anhand des Typenschilds am Steuergerät: DQ200, DQ250, DQ381 oder DQ500. Jedes Modell hat im Handbuch sein eigenes Pinout-Schema.
  3. Bauen Sie die Mechatronik/das Steuergerät aus und legen Sie es auf eine saubere Unterlage, mit zugänglichem Stecker.
  4. Kontaktieren Sie die Prüfspitzen des CB403 an den im Schema Ihres Modells angegebenen Pins, beginnend mit Masse und Spannungsversorgung und endend mit den Datenleitungen.
  5. Kontrollieren Sie die Verkabelung bei spannungsfreiem Bench, legen Sie dann Spannung an und starten Sie das ECU Programming Tool.
  6. Führen Sie das vollständige Auslesen durch und speichern Sie die Datei sofort: Sie ist das Backup, auf das Sie bei Problemen beim Schreiben zurückgreifen.

Referenz-Screenshots

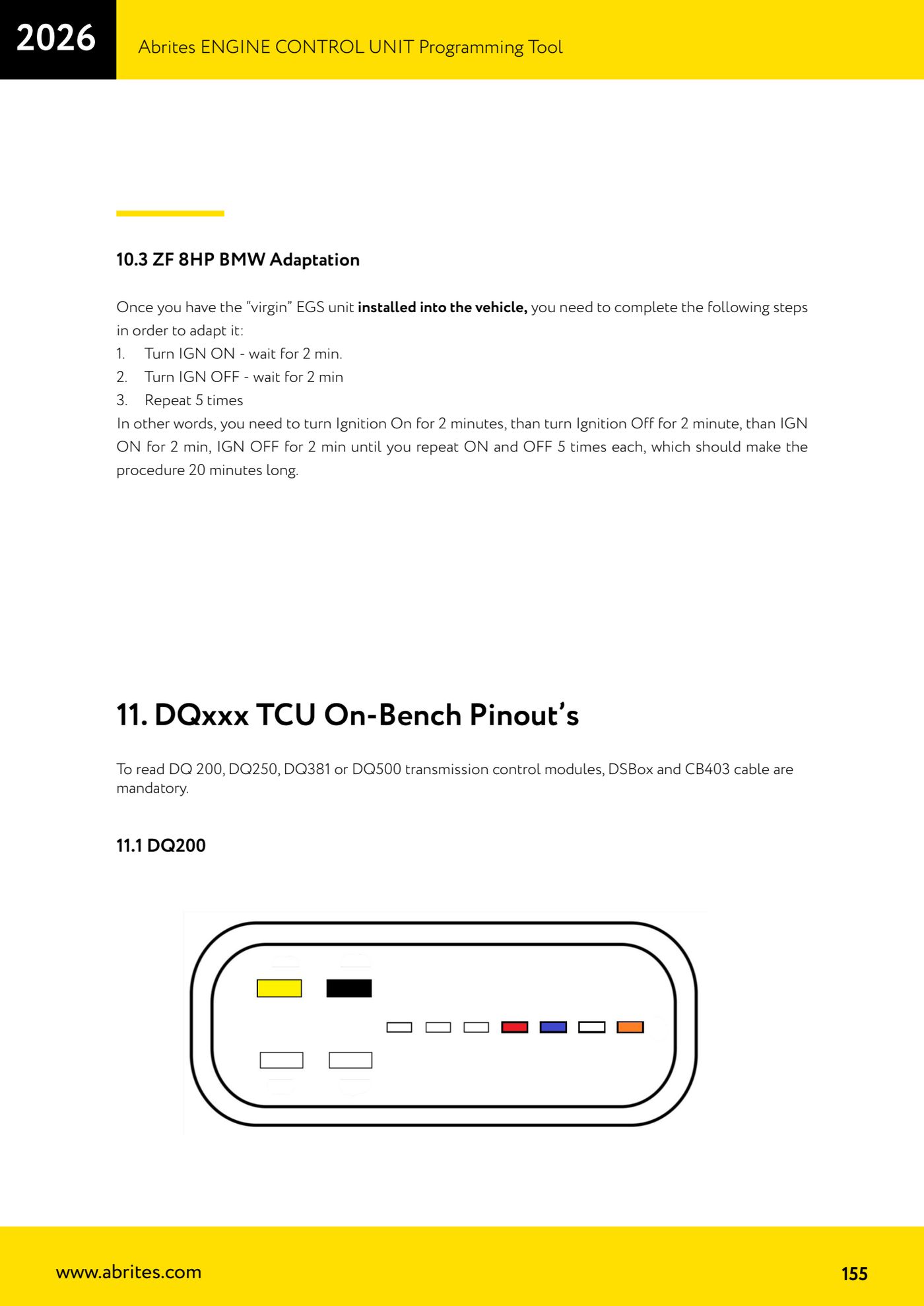

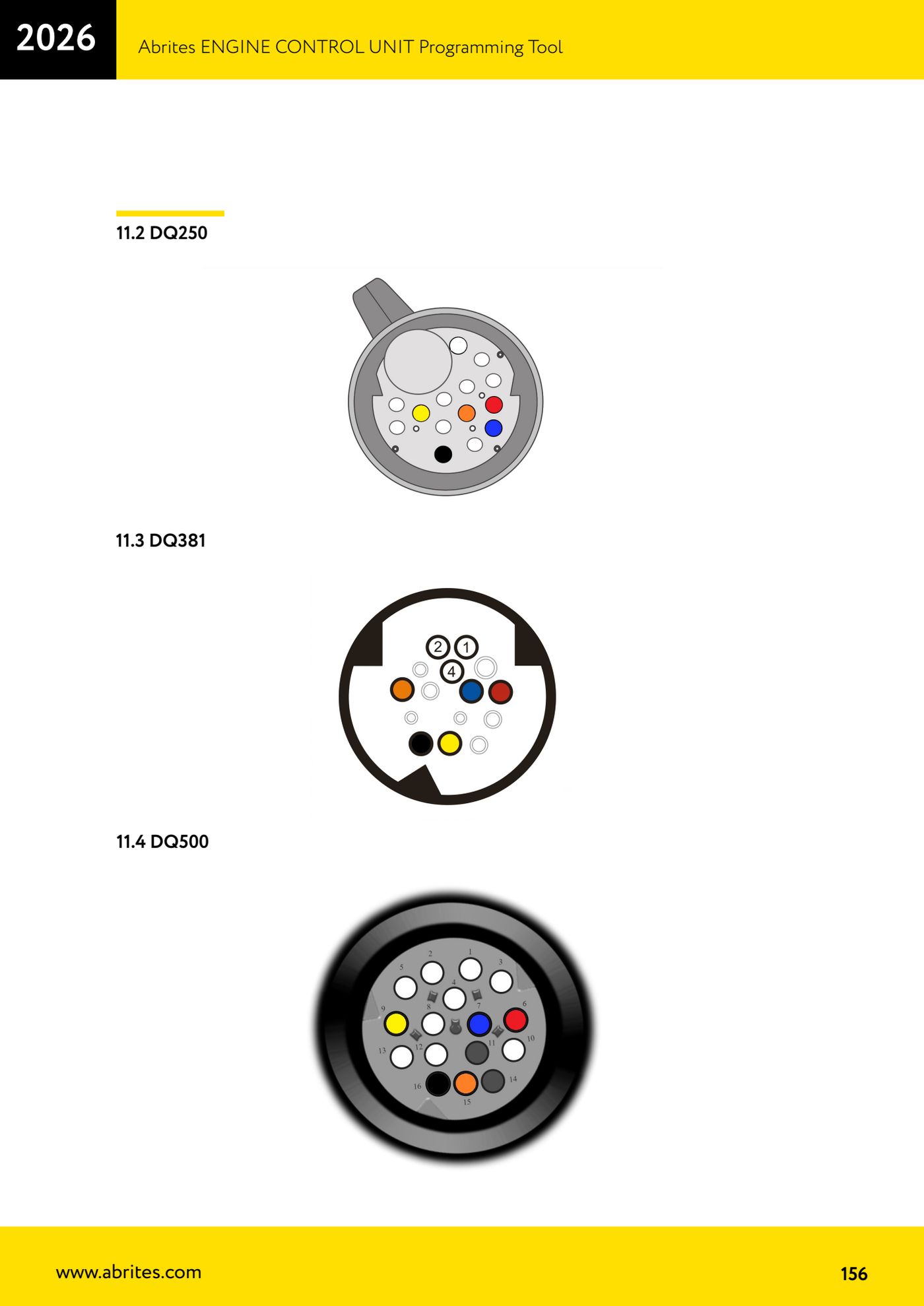

VAG-DSG-Getriebe am Bench auslesen: Pinout DQ200, DQ250, DQ381 und DQ500 mit DS Box und CB403 — 1VAG-DSG-Getriebe am Bench auslesen: Pinout DQ200, DQ250, DQ381 und DQ500 mit DS Box und CB403 — 2
Quelle: Manuale ECU Programming Tool, parte 3 di 3, cap. 11 - DQxxx TCU On-Bench Pinouts (p.155-156) · ⏱ ungefähre Dauer 30-60 min
