Steuergerät in DIAG (OBDII) lesen und schreiben: ECM-Kennfelder, Flash und Data Flash

Die Betriebsart "Diag" des ECU Programming Tool liest und schreibt das Steuergerät über die Diagnose, also über die OBDII-Buchse des Fahrzeugs (oder per Direktanschluss). Damit lassen sich ECM-Kennfelder, interner/externer Flash und Data Flash lesen und schreiben, sowohl mit echter als auch mit virtueller Lesung. Das ist immer der erste Versuch, bevor man das Steuergerät ausbaut.

Ablauf

1. Verbinde das AVDI mit dem PC und der OBDII-Buchse des Fahrzeugs und starte dann das ECU Programming Tool.

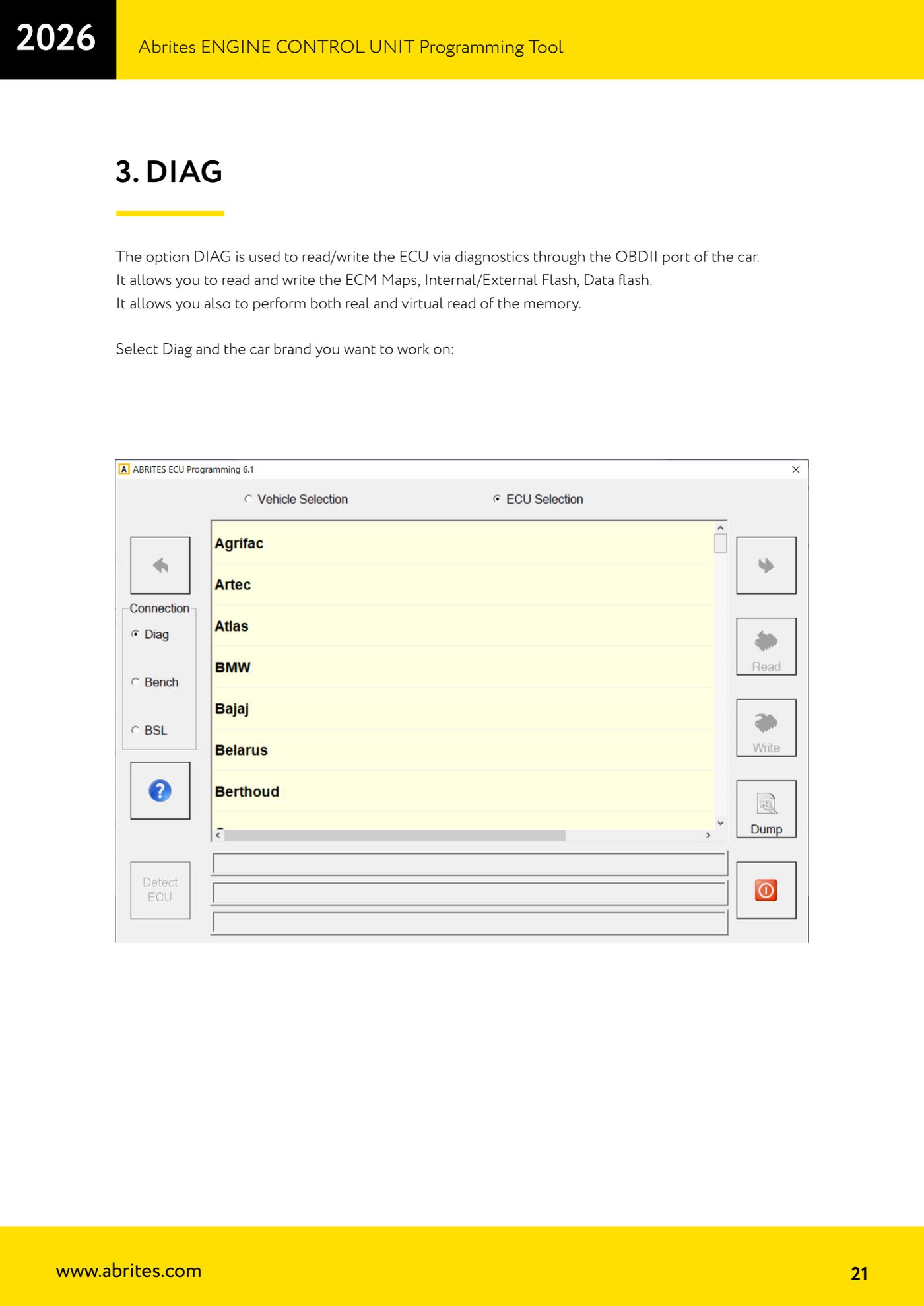

2. Wähle im Startbildschirm die Option "Diag".
3. Wähle aus der Liste die Fahrzeugmarke, an der du arbeiten willst.

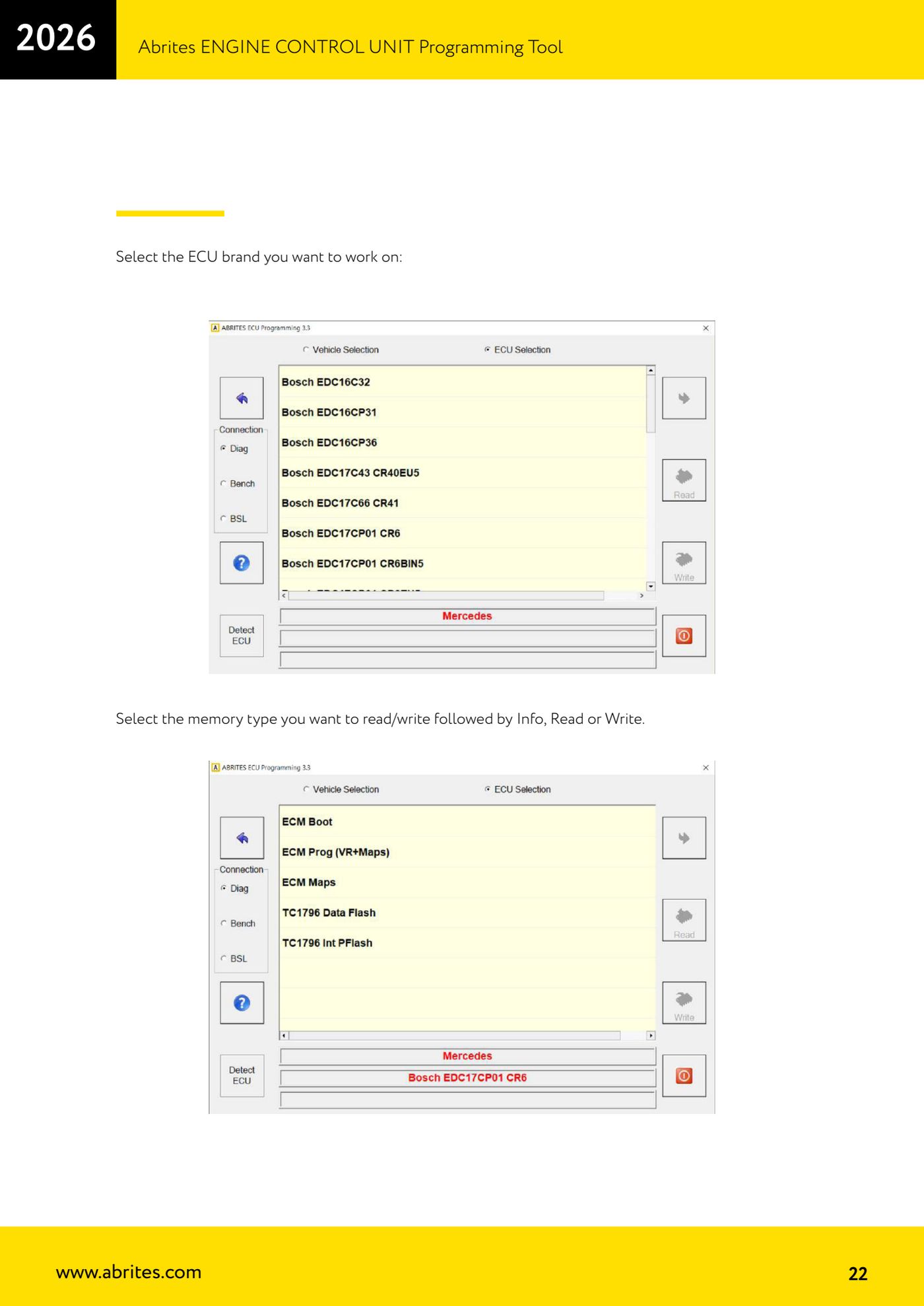

4. Wähle den Hersteller des Steuergeräts (Bosch, Continental/Siemens, Delphi, Kefico und ähnliche, je nach Fahrzeug).
5. Wähle den Speichertyp, mit dem du arbeiten willst: ECM-Kennfelder, Internal/External Flash oder Data Flash.
6. Drücke "Info", um die Einheit abzufragen und vor jeder Operation zu prüfen, dass sie antwortet und der erkannte Typ der richtige ist.
7. Drücke "Read", um auszulesen und die Datei auf dem PC zu sichern: mach das immer, auch wenn du eigentlich schreiben willst, denn das ist dein Backup.
8. Drücke "Write" erst, wenn du die richtige Datei zum Laden hast; die Prüfsummenanpassung wird während der Programmierung ausgeführt.
9. Schlägt die Lesung über OBDII fehl, versuche es nicht mit Gewalt: wechsle in die Betriebsart "Bench" mit Direktanschluss an die Pins des Steuergeräts und erst als letztes Mittel in die Betriebsart "BSL" im Boot-Modus.
