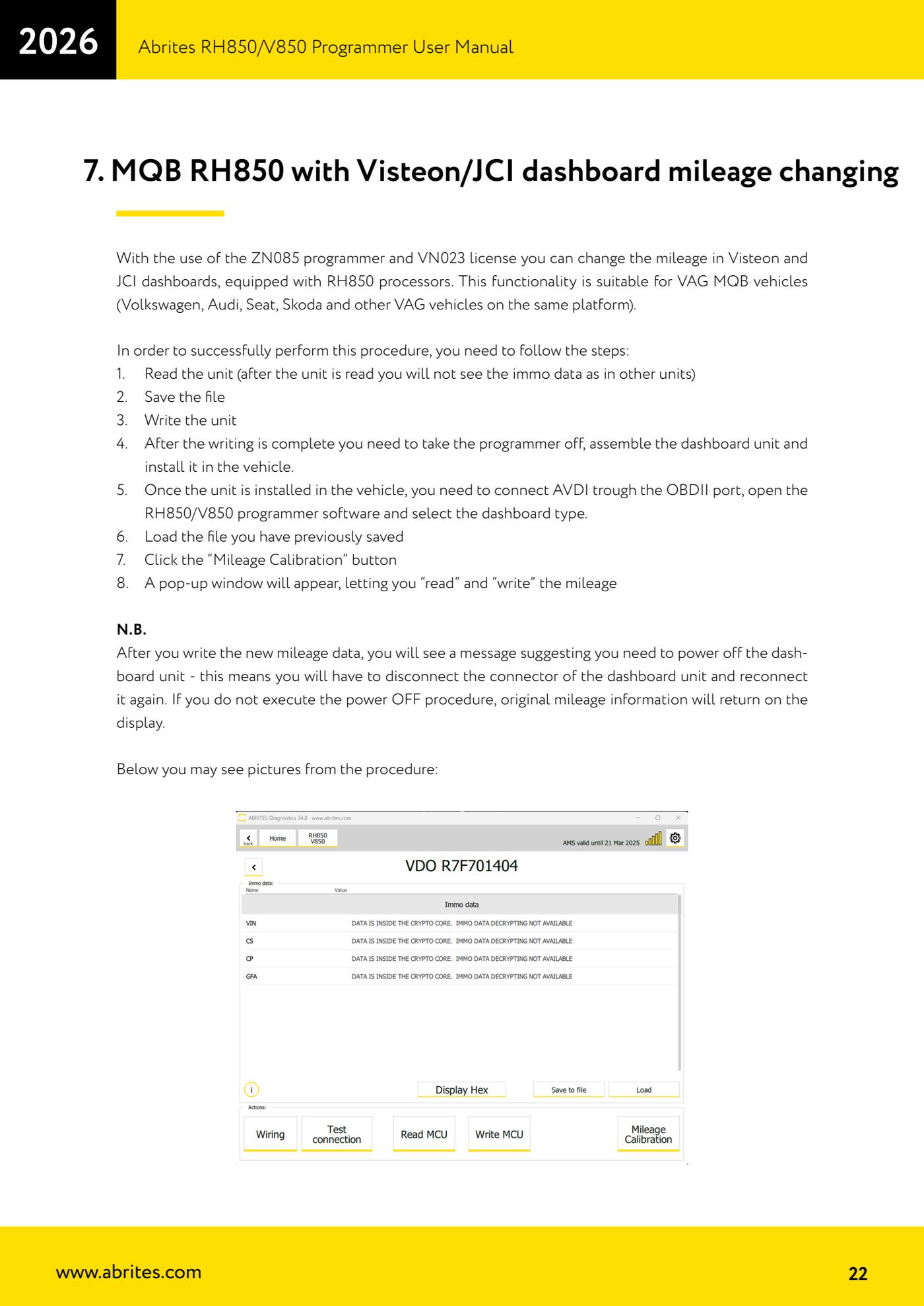

km-Korrektur an VAG MQB Kombiinstrumenten Visteon/JCI mit RH850 (Lizenz VN023)

Mit dem ZN085 und der Lizenz VN023 ändert man den Kilometerstand in Visteon- und JCI-Kombiinstrumenten mit RH850-Prozessor, bei VAG-Fahrzeugen auf der Plattform MQB (Volkswagen, Audi, Seat, Skoda und weitere Modelle derselben Plattform). Ein Teil der Arbeit läuft auf der Werkbank, die abschließende Kalibrierung im Fahrzeug über OBDII.

Ablauf

1. Prüfe, ob du die Lizenz VN023 hast, und bestätige mit "Check by Part Number", dass das Kombiinstrument unterstützt wird.
2. Baue das Kombiinstrument aus dem Fahrzeug aus und schließe den ZN085 nach dem "Wiring"-Schema der Software an (Kabel CB501 an die Platine gelötet, Kondensatoren ausgelötet, wo vorgesehen).
3. Lies die Einheit mit "Read MCU" aus: beachte, dass du bei diesen Einheiten nach abgeschlossener Lesung keine Immo-Daten siehst, anders als bei anderen Einheiten.
4. Sichere die Datei der Lesung.
5. Führe das Schreiben der Einheit ("Write") bei noch angeschlossenem Programmer aus.
6. Nach abgeschlossenem Schreibvorgang den Programmer trennen, die Kondensatoren wieder einlöten, das Kombiinstrument vollständig zusammenbauen und ins Fahrzeug einbauen.
7. Bei eingebautem Kombiinstrument das AVDI an die OBDII-Buchse anschließen, die Software RH850/V850 programmer öffnen und den Kombiinstrument-Typ wählen.
8. Lade die zuvor gesicherte Datei.

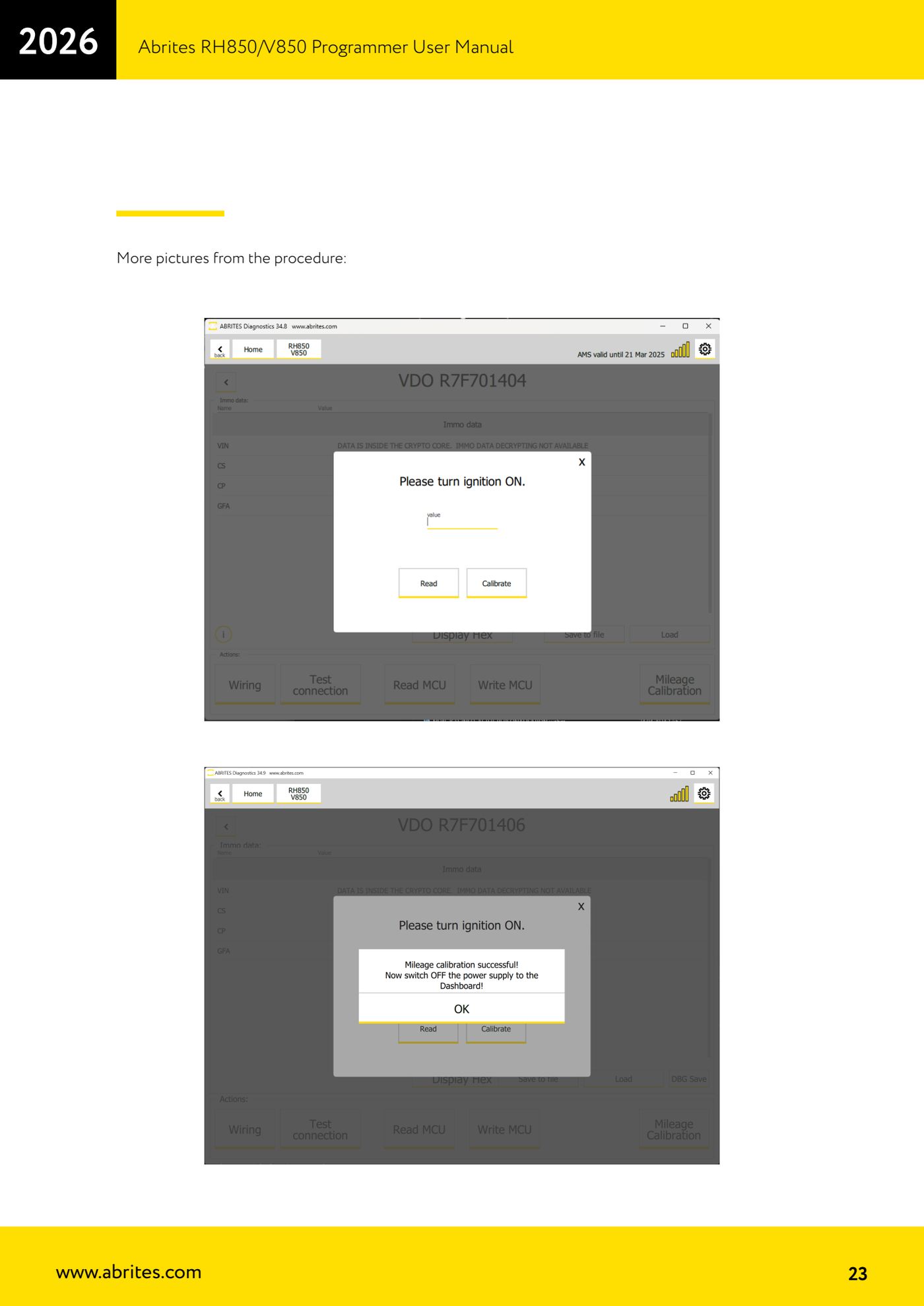

9. Klicke auf die Taste "Mileage Calibration": es öffnet sich ein Pop-up-Fenster, mit dem sich der Kilometerstand lesen ("read") und schreiben ("write") lässt.
10. Schreibe den neuen Kilometerstand; zeigt die Software die Abschaltmeldung, ziehe den Stecker des Kombiinstruments ab und stecke ihn wieder auf, und prüfe dann, dass der neue Wert im Display stehen bleibt.

Referenz-Screenshots
