"Key Tool": Schlüssel aus dem Dump der Wegfahrsperre erstellen

"Key Tool" erstellt einen Schlüssel, der das Fahrzeug sofort starten kann, wenn der Dump des Wegfahrsperrensystems vorliegt. Man nutzt es, wenn der Schlüssel nicht über Diagnose angelernt werden kann und am Speicherinhalt des IMMO-Moduls gearbeitet werden muss.

Ablauf

1. Lies mit einem Programmiergerät den Speicher des Wegfahrsperren-Moduls aus und speichere den Dump als Datei.

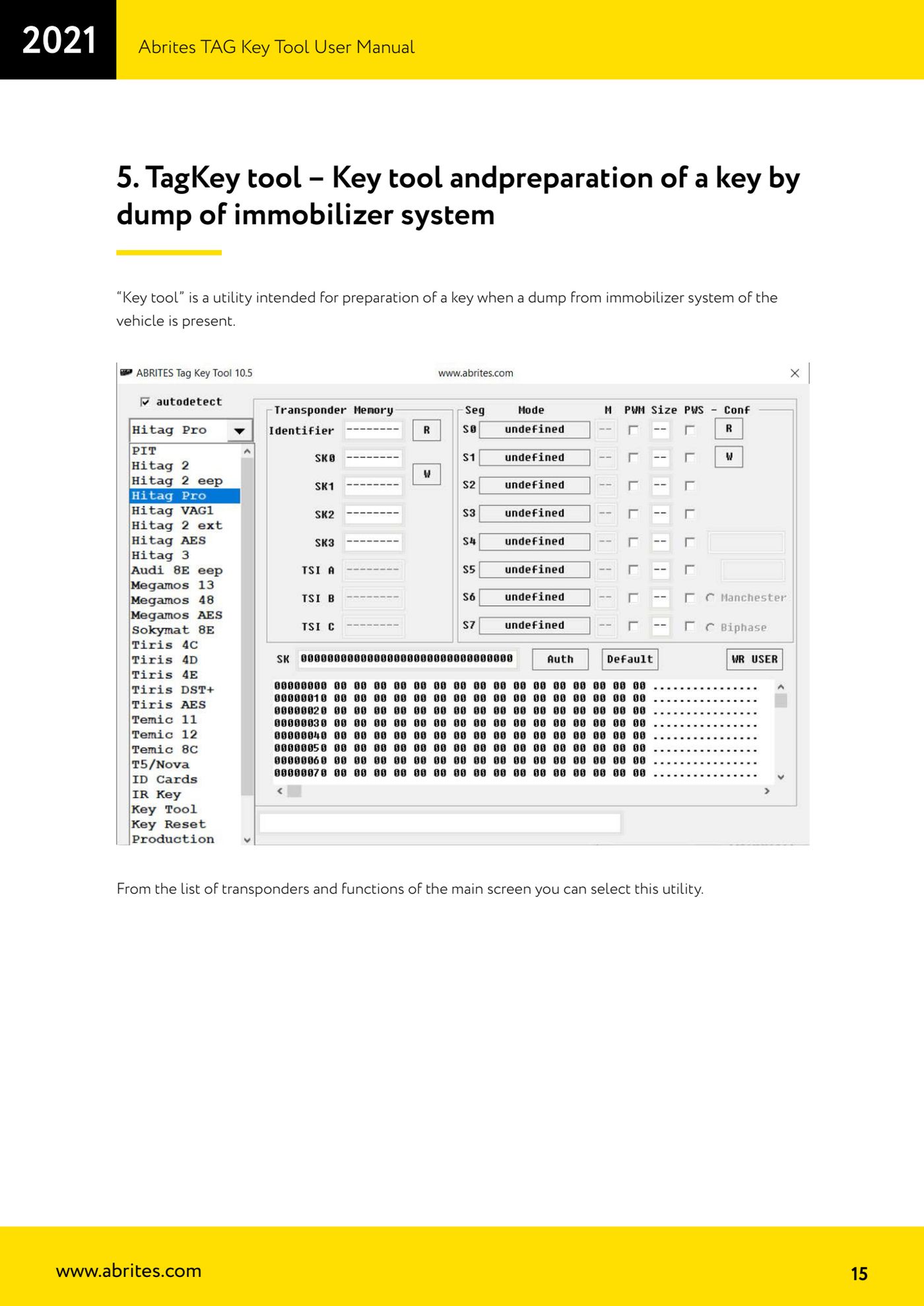

2. Schließe das PROTAG an, starte das Tag Key Tool und wähle im Dropdown-Menü des Hauptbildschirms das Hilfsprogramm "Key Tool".

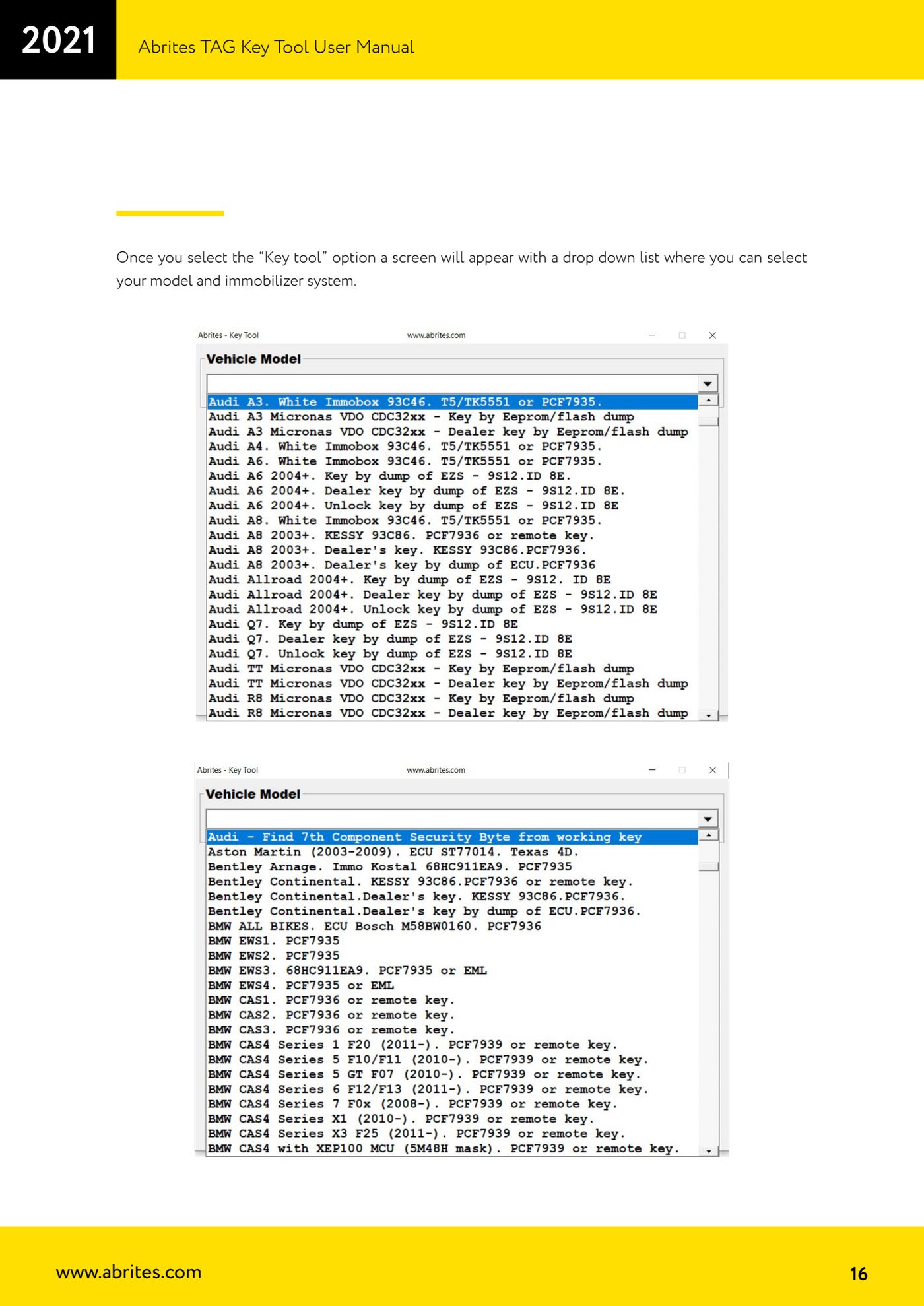

3. Wähle im erscheinenden Dropdown Modell und Wegfahrsperrensystem des Fahrzeugs. Die Liste zeigt zu jedem Eintrag das Modell, das IMMO-Modul, den Speichertyp, in dem die Schlüsseldaten abgelegt sind, und den für die Programmierung nötigen Transponder/Schlüssel.
4. Prüfe, dass du genau den Transponder bzw. Schlüssel vorliegen hast, den die Liste für dieses Modell angibt.

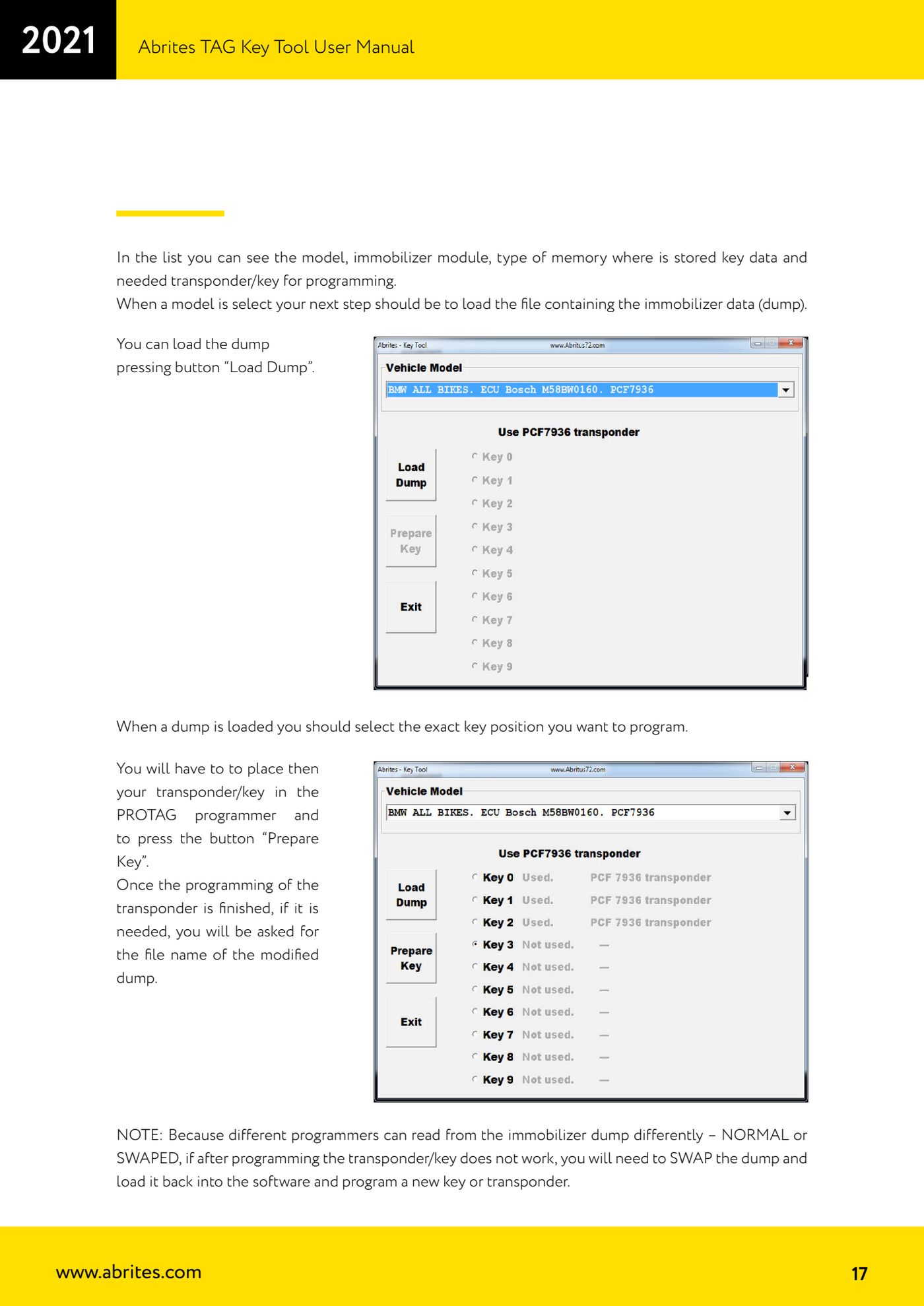

5. Drücke "Load Dump" und lade die zuvor ausgelesene Dump-Datei der Wegfahrsperre.
6. Wähle bei geladenem Dump die exakte Schlüsselposition aus, die du programmieren willst.
7. Lege den Transponder bzw. Schlüssel korrekt und mit Abstand zu Metall in das PROTAG und drücke dann "Prepare Key".
8. Gib nach Abschluss der Programmierung, falls gefordert, den Dateinamen für den geänderten Dump an: Diese Datei ist der Dump, der in das Modul zurückgeschrieben wird, sofern die Prozedur das vorsieht.
9. Teste den Schlüssel am Fahrzeug. Funktioniert er nicht, führe den SWAP des Dumps aus, lade ihn über "Load Dump" erneut und wiederhole die Vorbereitung mit einem neuen Schlüssel oder Transponder.

Referenz-Screenshots
