Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse

Strumenti Oberfläche Klassisch Hardware / Anschlüsse Mittel ⏱ 30-60 min 7 Schritte

Anschlusspläne für die MED17.5 des Volkswagen-Konzerns, die häufigste Benzinerfamilie in Golf, Polo, Ibiza, Fabia und Audi der Mittelklasse. Fast alle Einträge sehen zusätzlich den BSL-Anschluss für den Boot-Modus vor.

Benötigte Lizenzen

  • —

Hardware / Kabel

  • AVDI
⚠ AchtungMehrere Bezeichnungen dieser Familie existieren mit unterschiedlichen Mikrocontrollern (MED17.5.1 TC1796 und TC1766, MED17.5.5 TC1766 und TC1767): Prüfen Sie den Tricore-Chip auf der Platine, denn der Plan richtet sich nach dem Mikrocontroller, nicht nach der Modellbezeichnung.

Ablauf

  1. Ermitteln Sie die exakte Bezeichnung vom Etikett: MED17.5 TC1766 (Volkswagen, Seat, Skoda, Audi), MED17.5.1 TC1796 und TC1766 (Volkswagen), MED17.5.2 TC1767 (Audi, Seat, Skoda, Volkswagen), MED17.5.5 TC1766 und TC1767 (Audi, Seat, Skoda, Volkswagen), MED17.5.20 TC1766 (Audi, Seat, Volkswagen), MED17.5.21 TC1782 (Audi, Seat, Volkswagen, Skoda), MED17.5.25 TC1782 (Audi, Skoda, Seat, Volkswagen).
  2. Öffnen Sie das Steuergerät und lesen Sie die Bezeichnung des Tricore-Mikrocontrollers ab, um die richtige Variante zu wählen, wenn das Handbuch mehrere aufführt.
  3. Gehen Sie auf die Seite des Eintrags und suchen Sie den Grundplan sowie den Abschnitt „BSL connection“, der bei MED17.5.1, MED17.5.2, MED17.5.5, MED17.5.20 und MED17.5.25 vorhanden ist.
  4. Verkabeln Sie die in der Zeichnung angegebenen Punkte unter Beachtung von Pins und Kabelfarben; zeigt die Zeichnung Punkte auf der Platine, löten Sie sorgfältig und vermeiden Sie Brücken zwischen benachbarten Pads.
  5. Ergänzen Sie die BSL-Verbindung, wenn Sie im Boot-Modus arbeiten müssen, und kontrollieren Sie anschließend die gesamte Verkabelung bei spannungslosem Steuergerät.
  6. Versorgen Sie die ECU am Bench mit Spannung, schließen Sie das AVDI an und starten Sie das Auslesen in der Software.
  7. Speichern Sie die ausgelesene Originaldatei und bewahren Sie sie auf, bevor Sie mit dem Schreiben fortfahren.

Referenz-Screenshots

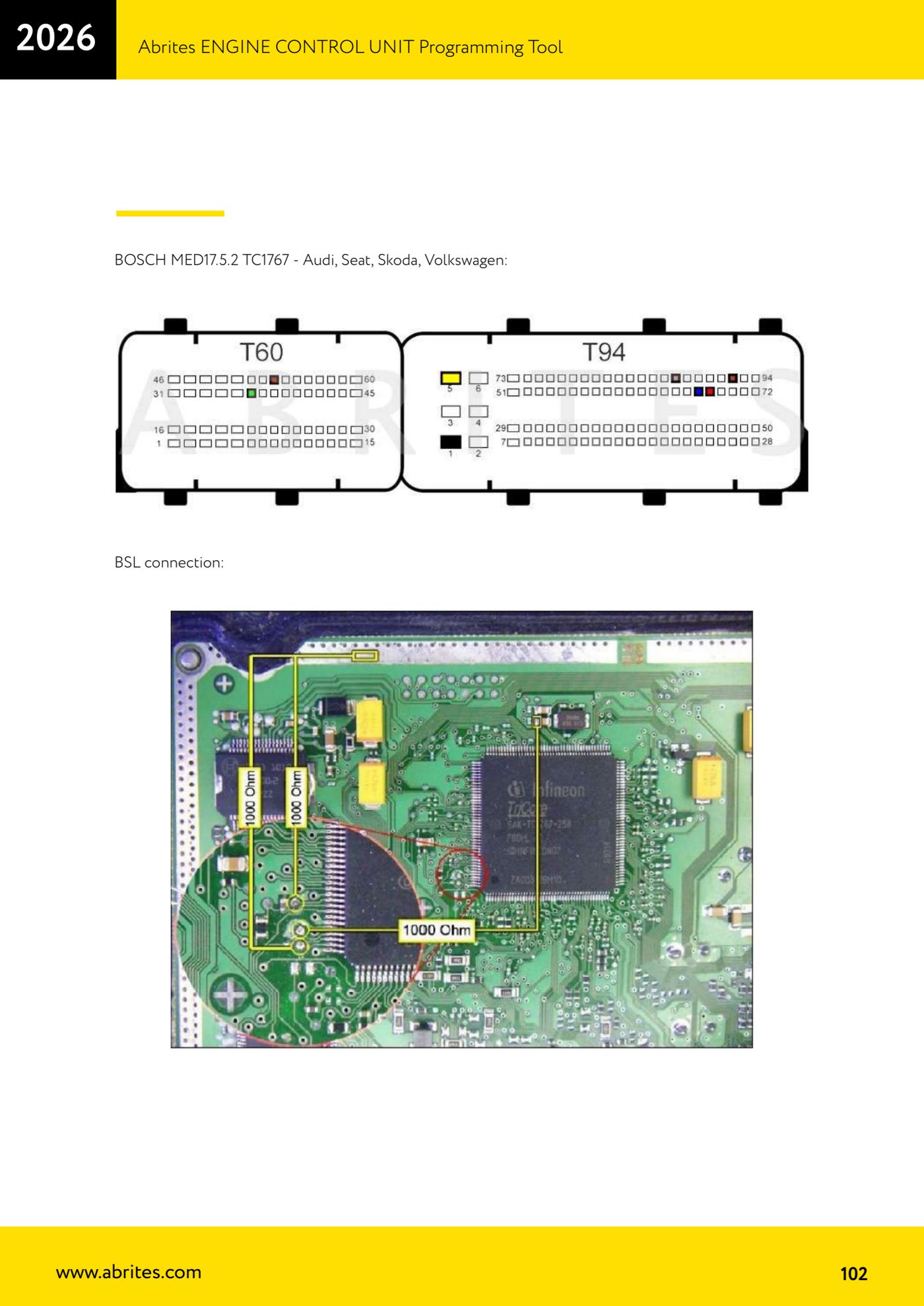

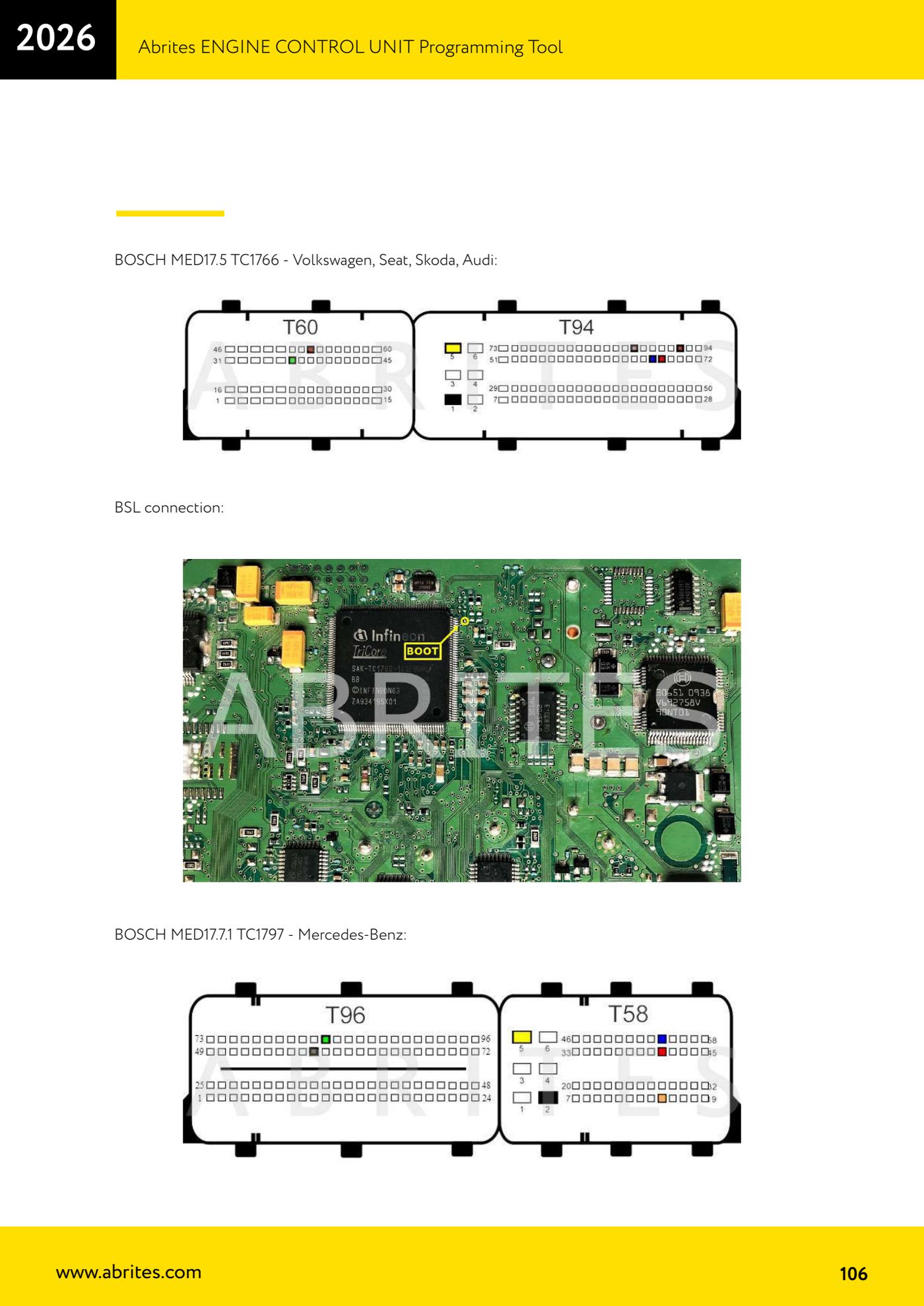

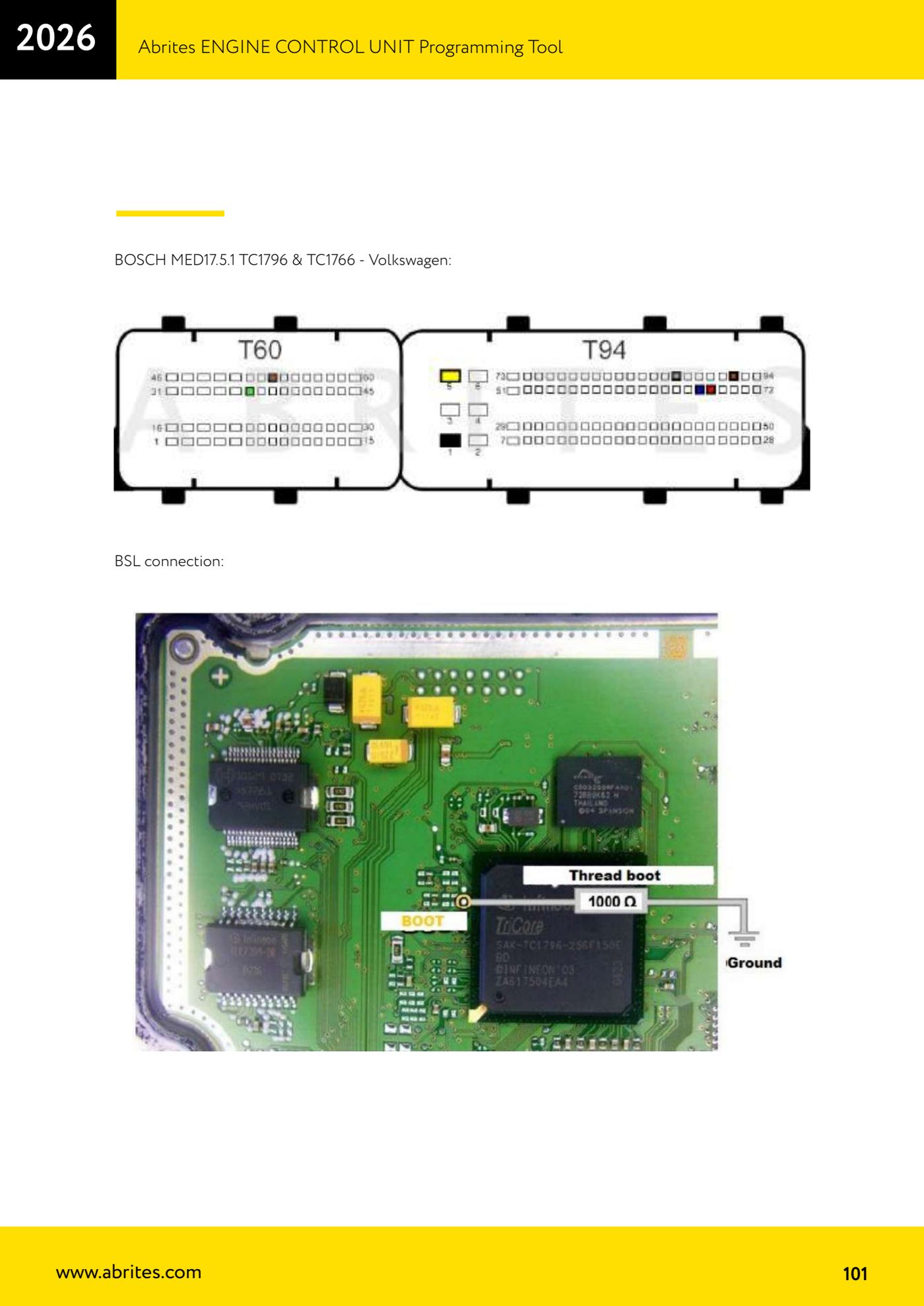

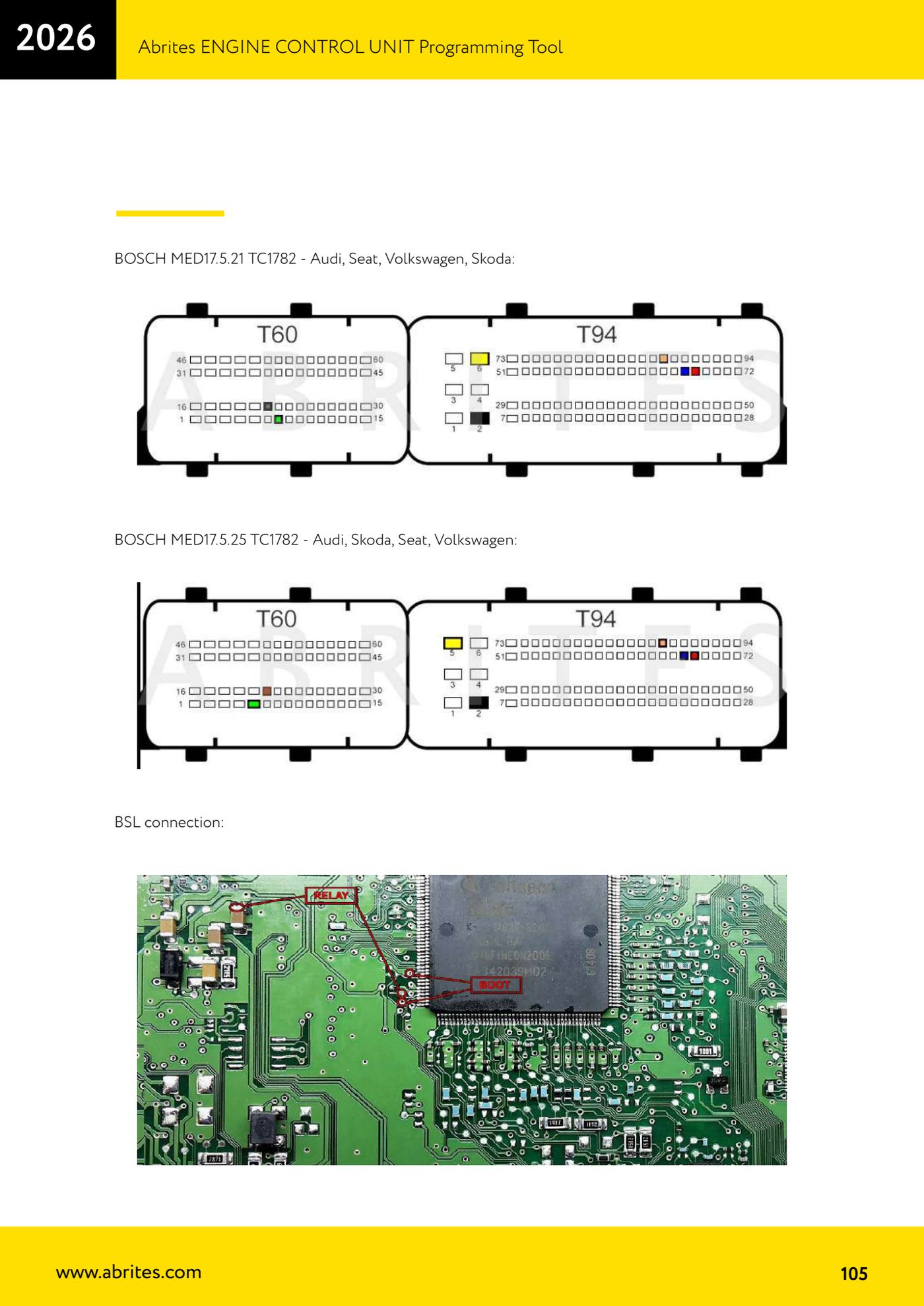

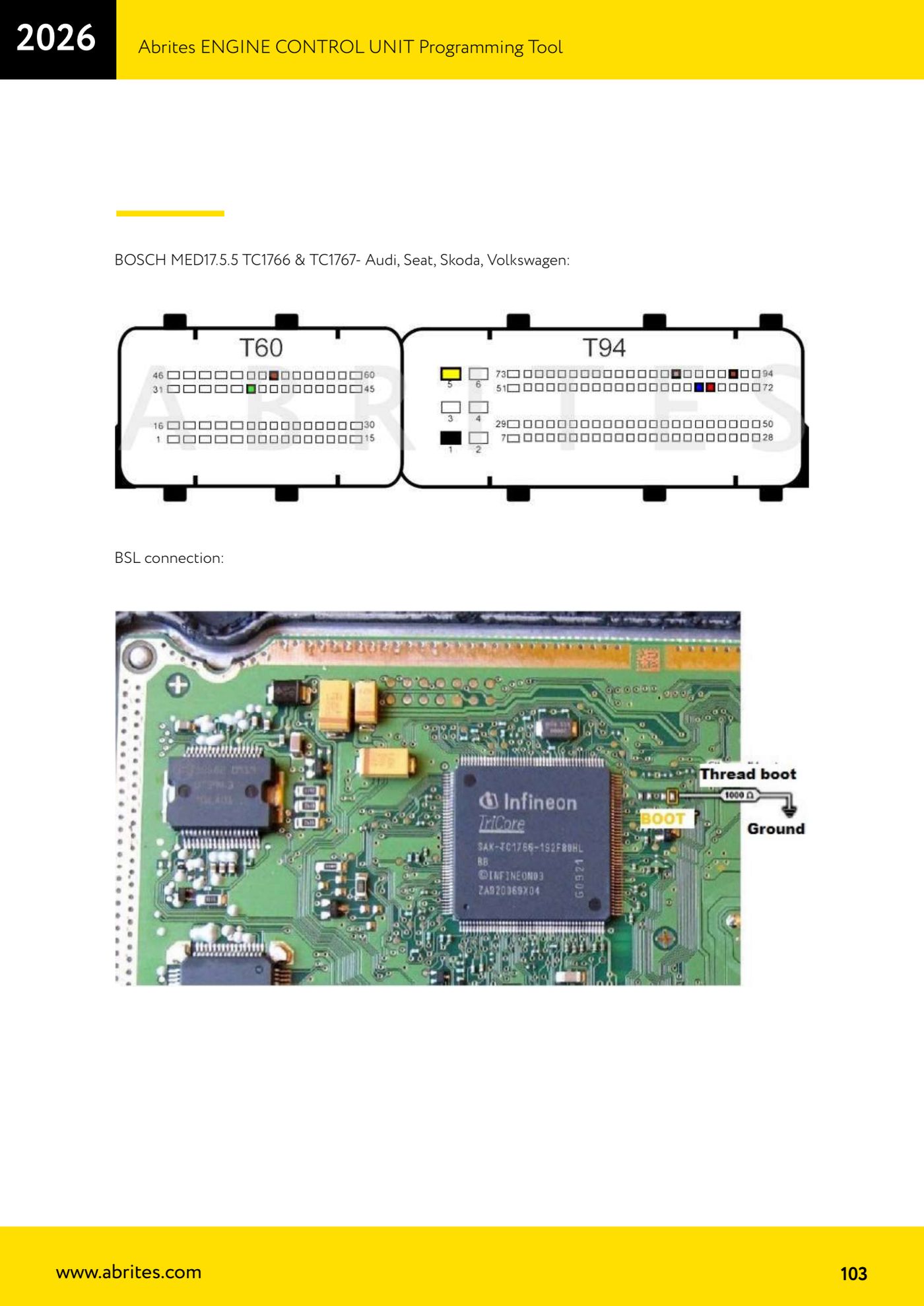

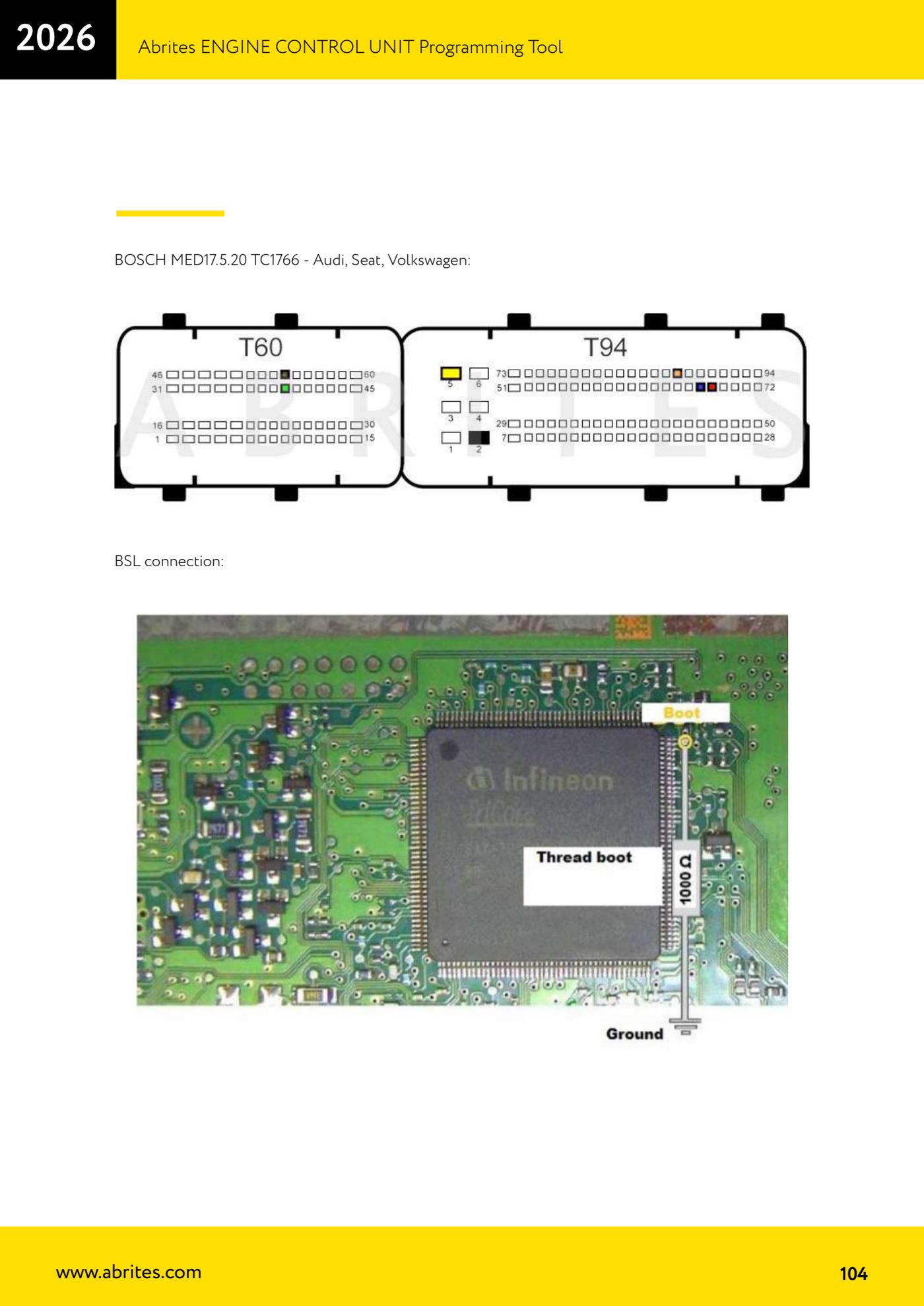

Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse — 1Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse — 2Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse — 3Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse — 4Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse — 5Bosch MED17.5, MED17.5.1, 5.2, 5.5, 5.20, 5.21, 5.25 (Audi, Seat, Skoda, Volkswagen): BSL-Anschlüsse — 6
Quelle: Manuale ECU Programming Tool, parte 2 di 3, sezioni BOSCH MED17.5.x (p.101-106) · ⏱ ungefähre Dauer 30-60 min
