Bosch ME17.5.6, ME17.5.20, ME17.5.22, ME17.5.24, ME17.5.26 (Seat, Skoda, Volkswagen): BSL- und Bench-Anschlüsse

Anschlusspläne für die Benzin-Steuergeräte ME17.5 des Volkswagen-Konzerns, verbaut in Volkswagen, Seat und Skoda mit den Mikrocontrollern TC1767 und TC1724.

Ablauf

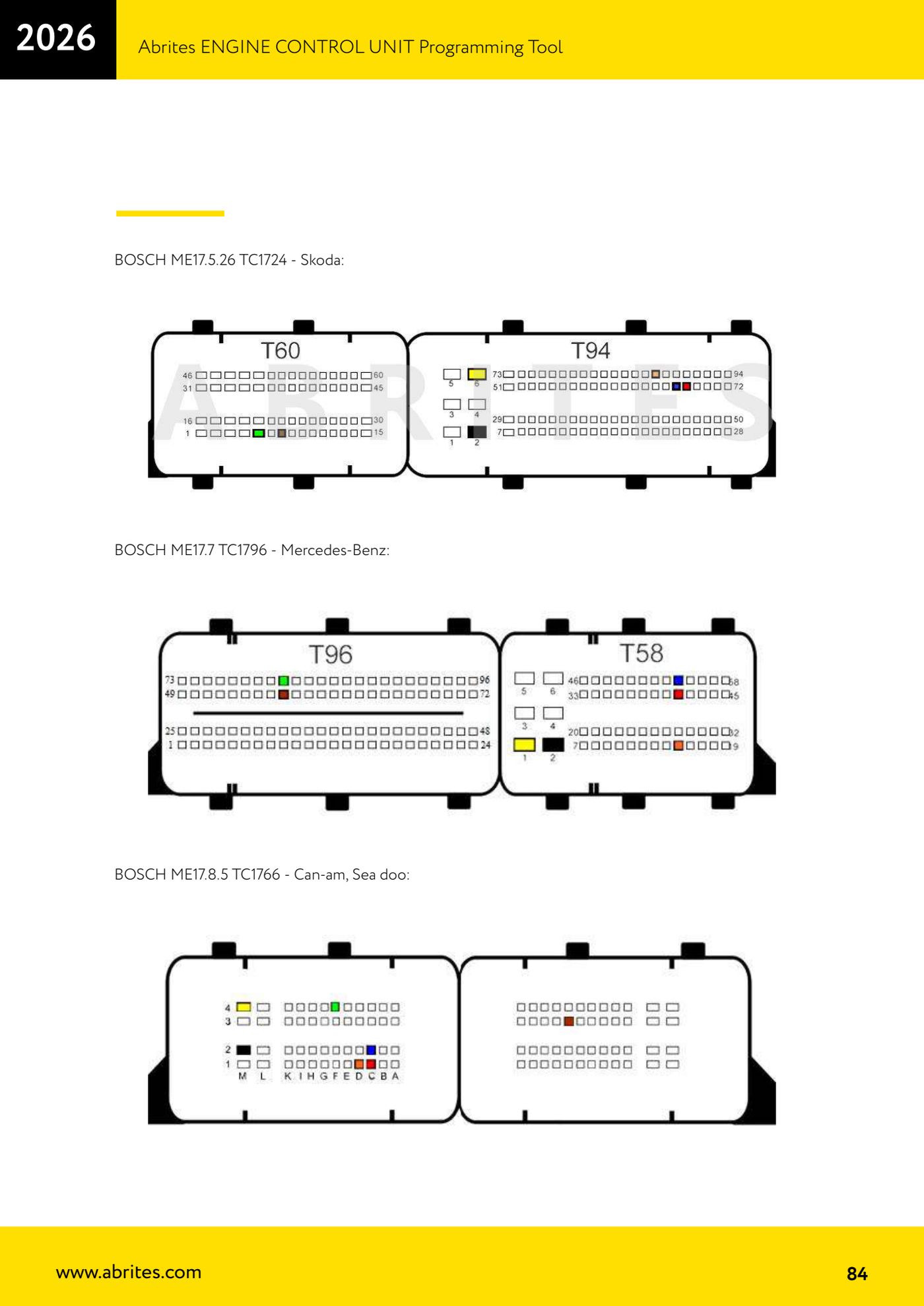

1. Lesen Sie die Bezeichnung vom Etikett ab und suchen Sie den Eintrag: ME17.5.6 TC1767 (Volkswagen), ME17.5.20 TC1767 (Seat, Skoda, Volkswagen), ME17.5.22 TC1724 (Seat, Skoda, Volkswagen), ME17.5.24 TC1724 (Seat, Skoda, Volkswagen), ME17.5.26 TC1724 (Skoda).
2. Prüfen Sie den Mikrocontroller auf der Platine: ME17.5.6 und ME17.5.20 sind TC1767, ME17.5.22, ME17.5.24 und ME17.5.26 dagegen TC1724.

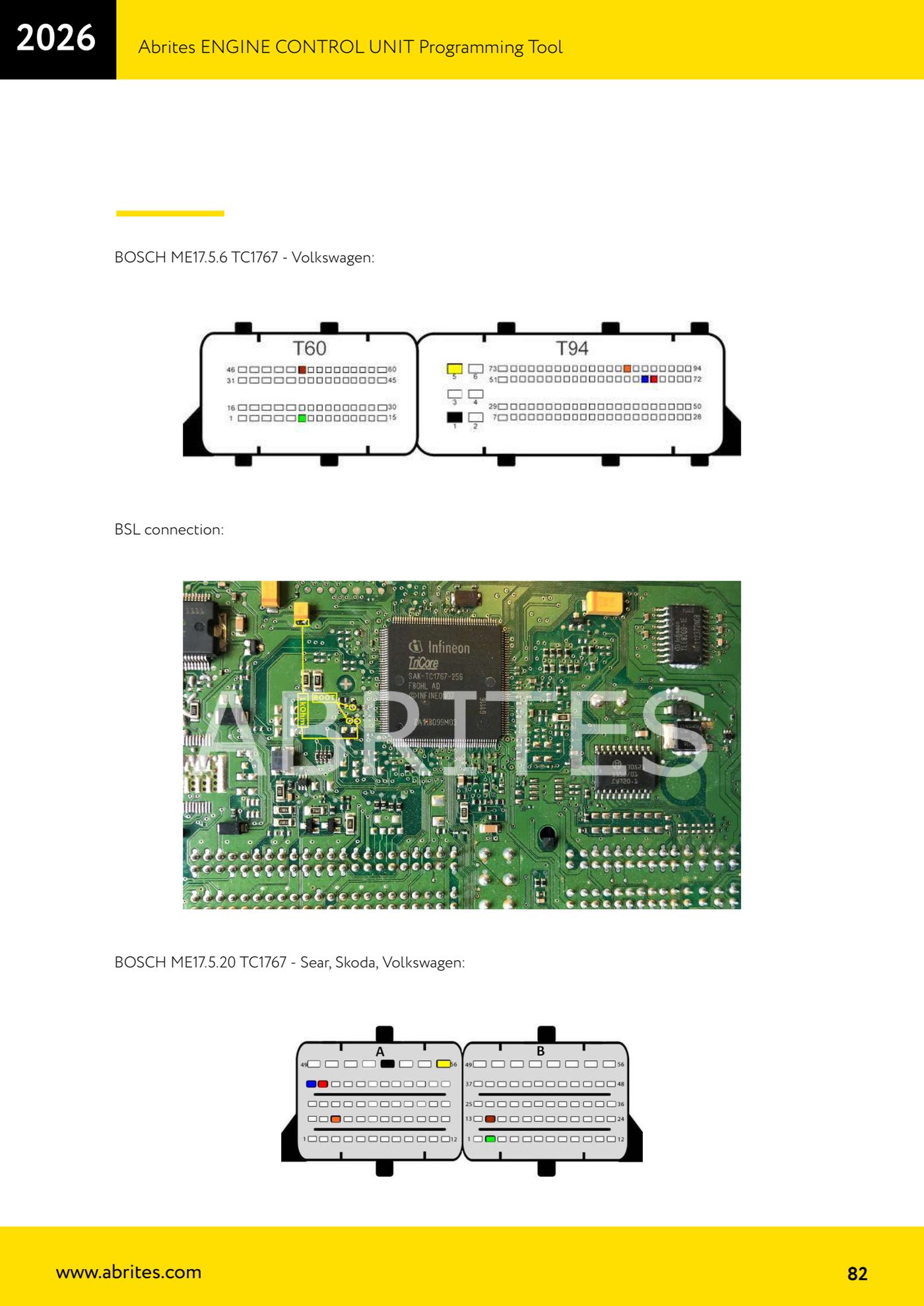

3. Für die ME17.5.6 verwenden Sie den Grundplan und, falls der Boot-Modus nötig ist, die unter demselben Eintrag aufgeführte „BSL connection“.

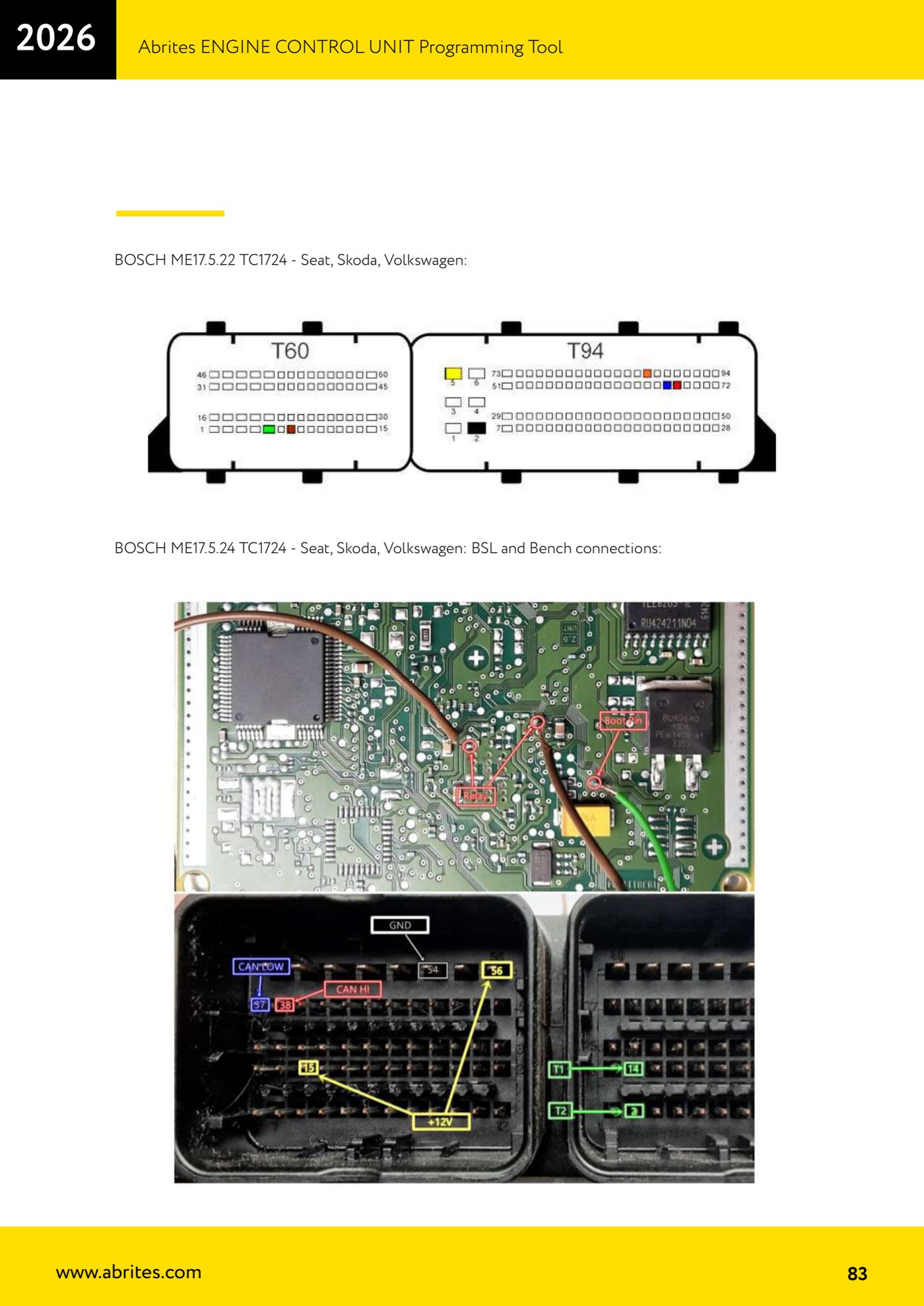

4. Für die ME17.5.24 führt das Handbuch BSL-Anschluss und Bench-Anschluss gemeinsam auf („BSL and Bench connections“): Wählen Sie den für Ihre Arbeit passenden und verkabeln Sie entsprechend.
5. Führen Sie die Verkabelung nach Pins und Farben der Zeichnung aus und kontrollieren Sie anschließend alle Kabel, bevor Sie Spannung anlegen.
6. Versorgen Sie das Steuergerät am Bench mit Spannung, schließen Sie das AVDI an und starten Sie das Auslesen in der Software.
7. Speichern Sie die Originaldatei und prüfen Sie deren Integrität, bevor Sie mit dem Schreiben fortfahren.

Referenz-Screenshots
