BCM/HFM von Ford 2021+, Nissan, Fiat und Renault mit ZN085 für die Schlüsselprogrammierung (AKL) auslesen

Mit dem ZN085 liest man die BCM- und HFM-Module von Ford (ab 2021, mit MCU RH850), Nissan, Fiat und Renault aus. Die Lesung wird auf die Abrites-Server hochgeladen, die Schlüsselprogrammierung schließt man anschließend in der markenspezifischen Software ab.

Ablauf

1. Bestimme das Modul, an dem du arbeitest (Ford BCM ab 2021 mit MCU RH850, Nissan HFM/BCM, Fiat BCM oder Renault HFM/BCM) und prüfe es mit "Check by Part Number".
2. Kontrolliere, ob du die richtige Lizenz für den Job hast: FR011 für All Keys Lost bei Ford mit BCM RH850, NN010 für Nissan HFM/BCM, RR026 für Renault HFM/BCM, FN024 für die FCA-Schlüsselprogrammierung aus RH850-Dump.
3. Baue das Modul aus, öffne die Software des Programmers, wähle den MCU-Typ und dann die Einheit aus der Liste (im Handbuchbeispiel wird ein Renault HFM verwendet).
4. Drücke "Wiring" für das Anschlussschema und löte das Kabel CB501 an die angegebenen Punkte der Platine, nachdem du zuvor die vorgesehenen Kondensatoren ausgelötet hast.
5. Prüfe die Verbindungen mit dem Multimeter, insbesondere die Freiheit von Masseschluss am Punkt des grauen Kabels.
6. Drücke "Read MCU" und warte, bis die Lesung durchgelaufen ist: die Daten werden auf die Abrites-Server geladen.
7. Sichere die Backup-Datei der Lesung.
8. Öffne die Software der jeweiligen Marke und schließe dort die Schlüsselprogrammierung ab: Ford Offline für Ford, Nissan Online für Nissan, Fiat Online für Fiat, Renault Online für Renault.
9. Entferne die Drähte des CB501, löte die Kondensatoren wieder ein, ohne sie kurzzuschließen, und baue das Modul ins Fahrzeug ein.

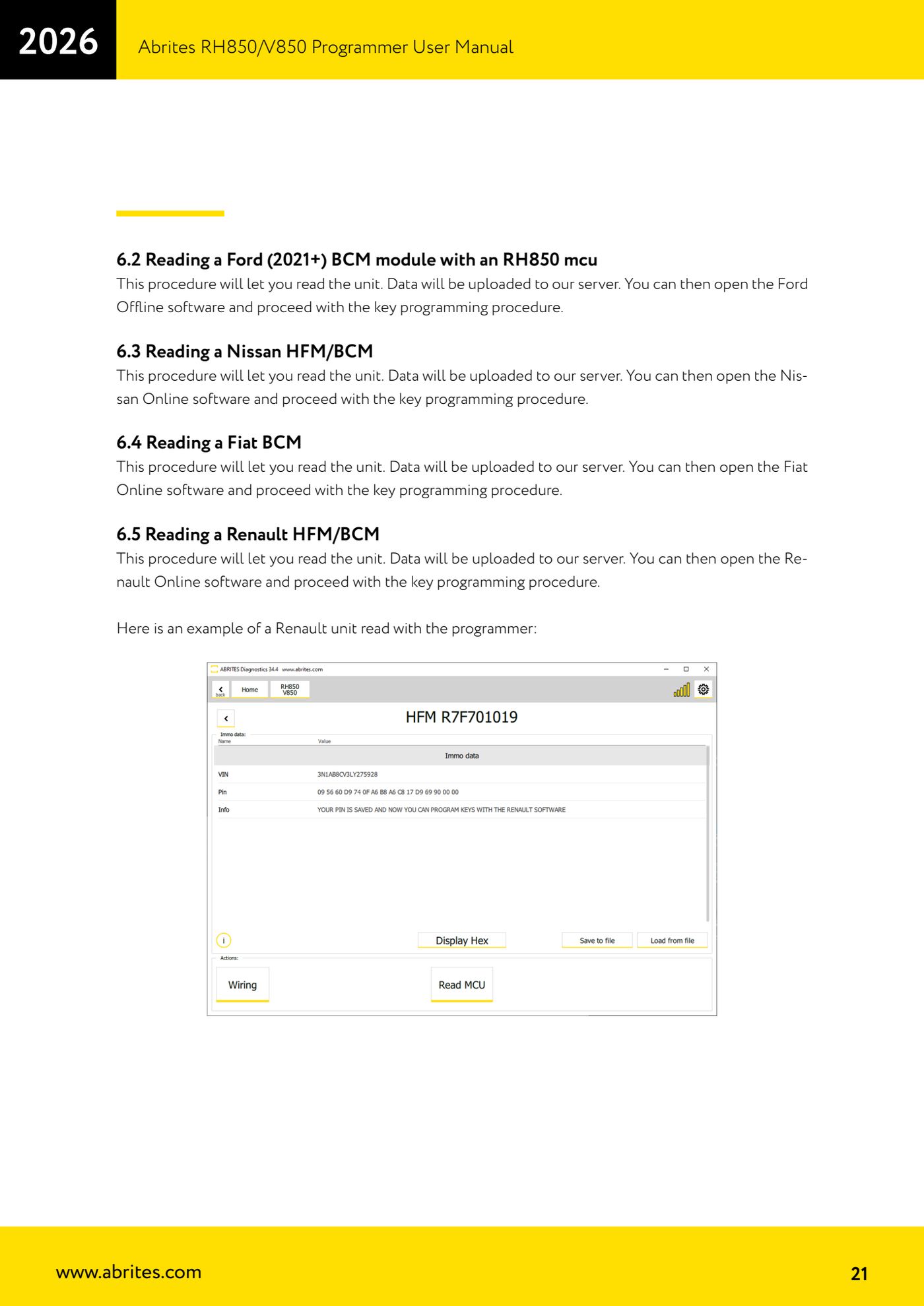

Referenz-Screenshots
