AVDI: Inhalt des Koffers und korrekter Anschluss an PC und Fahrzeug

Der AVDI ist das Abrites Interface, das aus einem Windows-PC ein Diagnosewerkzeug für Pkw, Lkw, Motorräder, Marine- und Freizeitfahrzeuge macht. Diese Anleitung erklärt, was im Basispaket enthalten ist und in welcher Reihenfolge die Kabel beim ersten Mal angeschlossen werden.

Ablauf

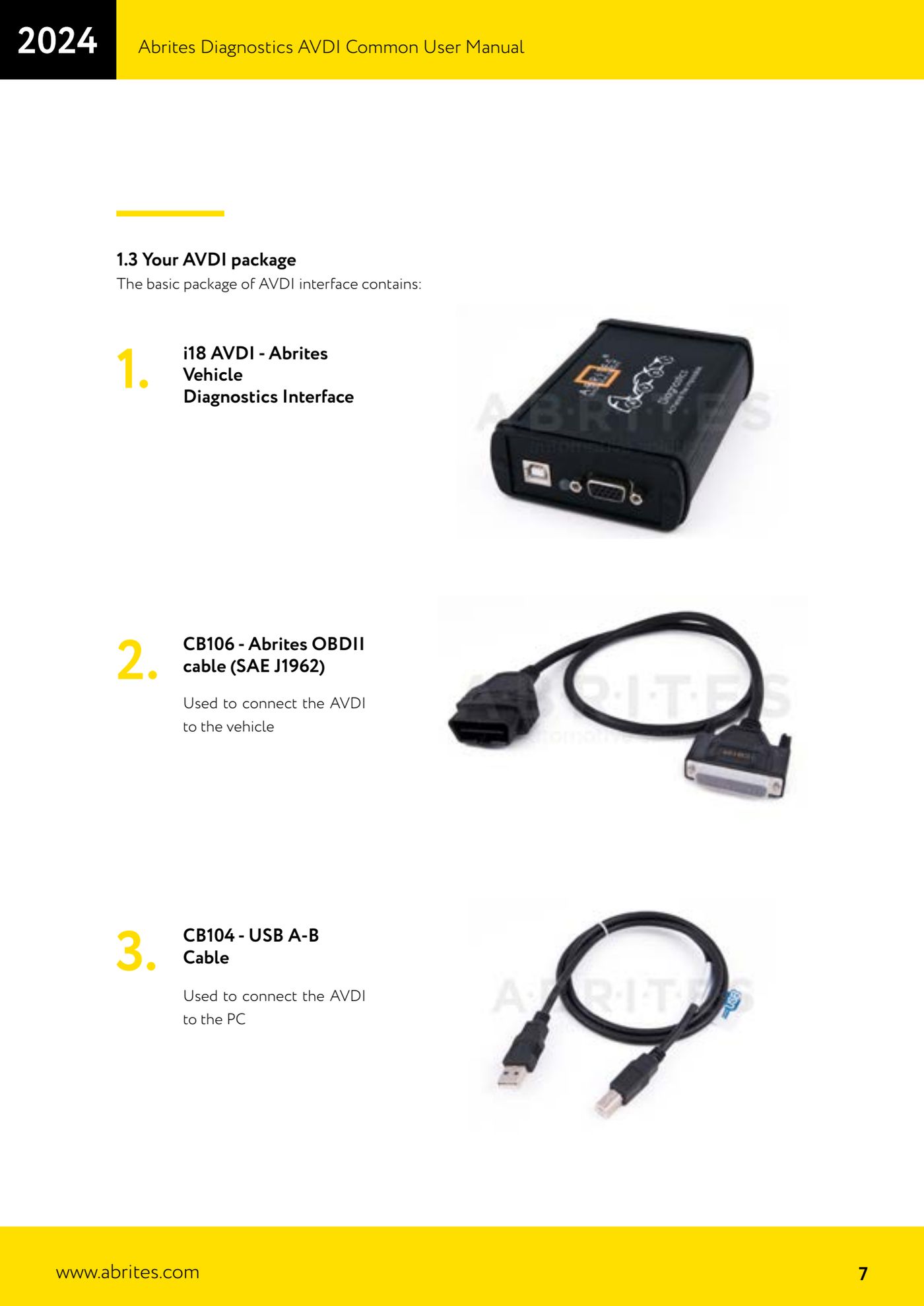

1. Prüfe den Inhalt des Basispakets: 1) Interface AVDI i18 (Abrites Vehicle Diagnostics Interface), 2) Kabel CB106 - Abrites OBDII cable (SAE J1962) für den Anschluss ans Fahrzeug, 3) Kabel CB104 - USB A-B für den Anschluss an den PC.
2. Kontrolliere die Identifikationsnummer deines Interfaces: Sie hat die Form 17xxxx (oder 16xxxx), wobei xxxx eine Hexadezimalzahl zwischen 0000 und FFFF ist. Du brauchst sie, um die richtige Software herunterzuladen und das Gerät in den Menüs zu erkennen.

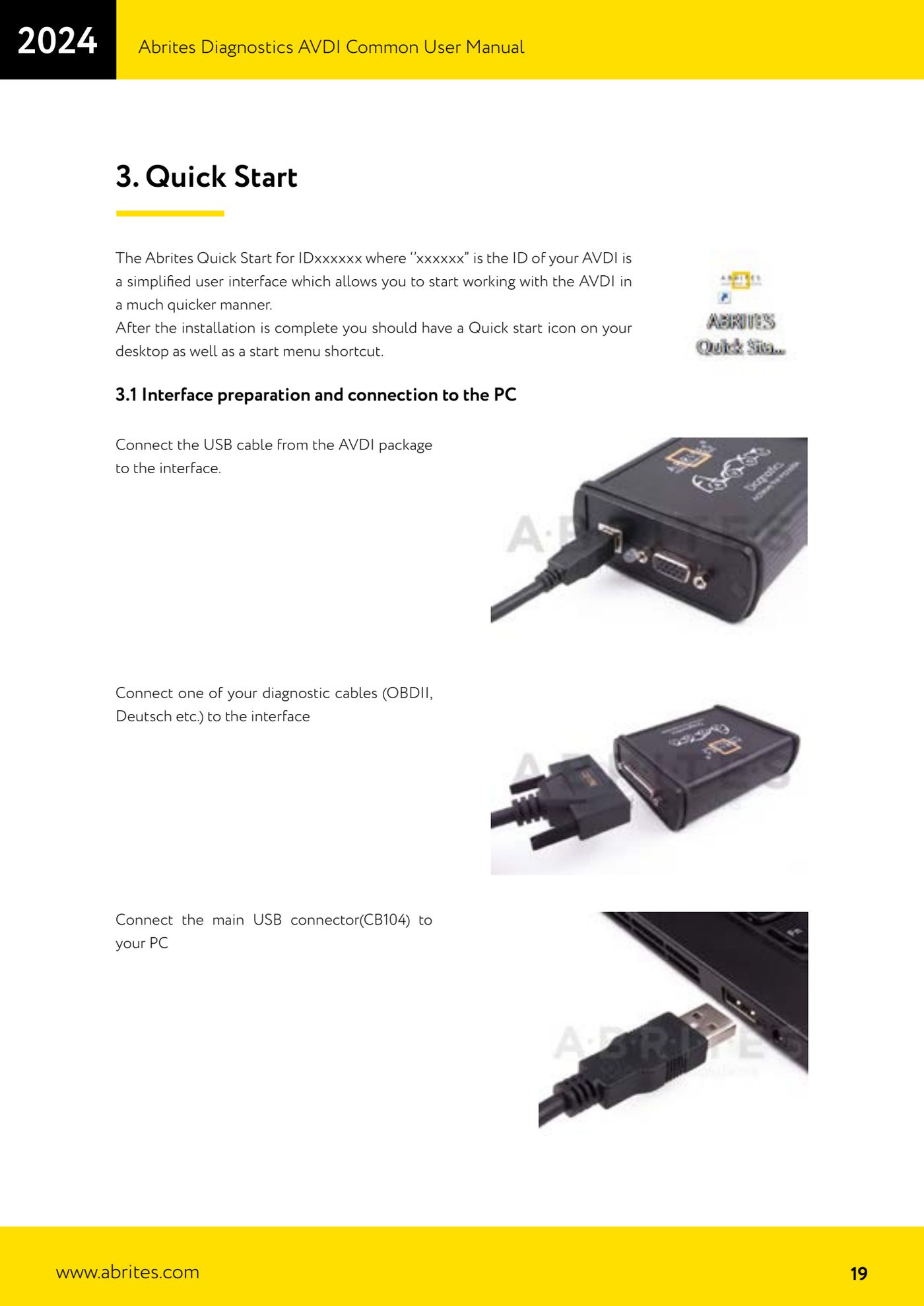

3. Schließe das USB-Kabel CB104 an den USB-Anschluss des AVDI-Interfaces an.

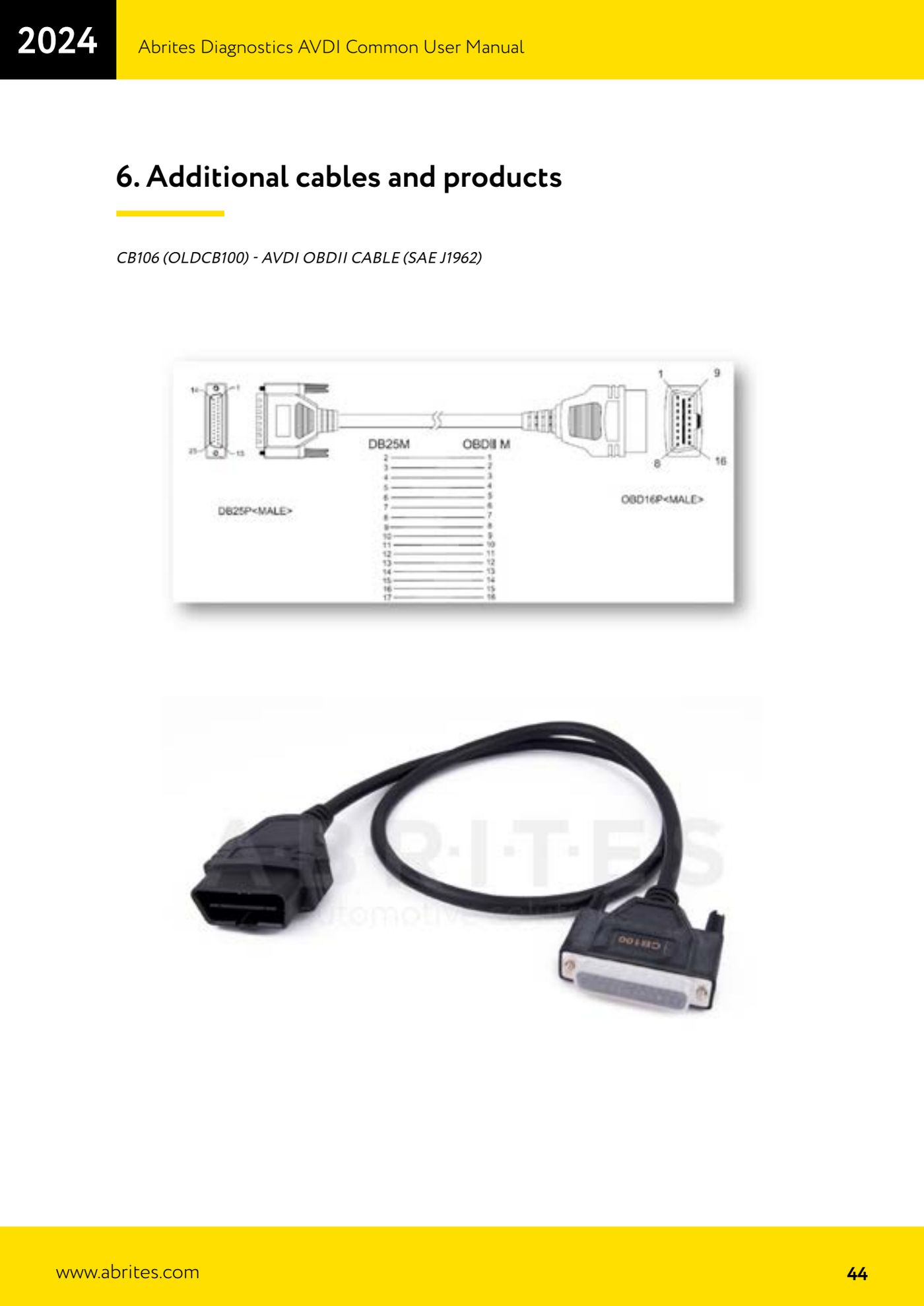

4. Schließe an die DB25-Seite des Interfaces eines der Diagnosekabel an: CB106 OBDII (SAE J1962) für die Standard-Diagnosebuchse oder das Deutsch-Kabel bzw. ein anderes Spezialkabel, wenn du an Nutzfahrzeugen/Maschinen arbeitest.
5. Stecke das Ende des Kabels CB104 in den USB-Port des PCs.

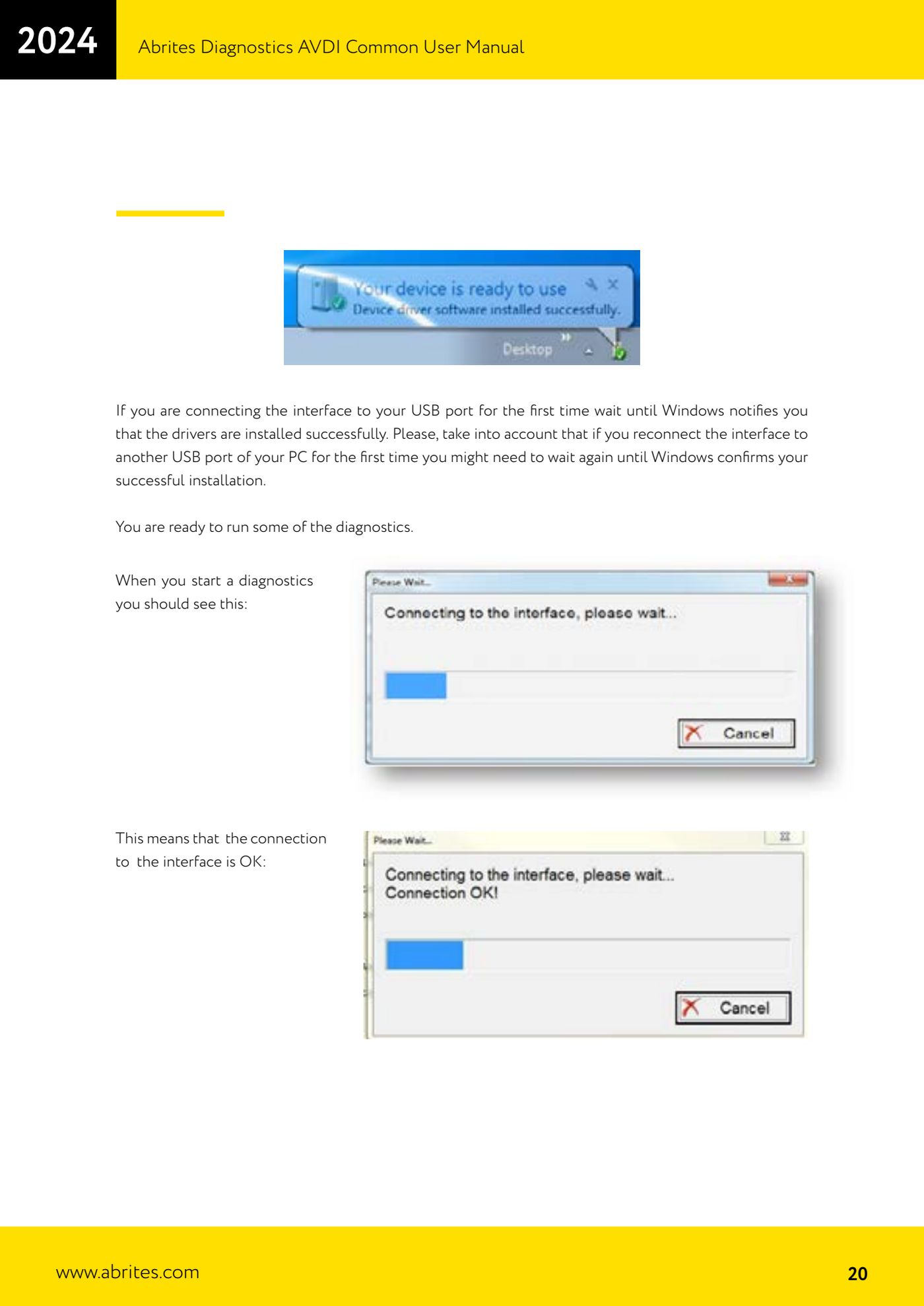

6. Schließt du das Interface zum ersten Mal an diesen USB-Port an, warte die Windows-Meldung ab, die die korrekte Treiberinstallation bestätigt, bevor du irgendeine Software startest.
7. Prüfe, dass die LED des Interfaces leuchtet: Das ist die erste Kontrolle, wenn die Software später "Interface not connected" meldet.
8. Erst jetzt steckst du das OBDII-Kabel in die Diagnosebuchse des Fahrzeugs und startest die Abrites Diagnosesoftware.
