Renault: Steuergeräte mit der Distribution Box ZN051 auf der Werkbank anschließen

Mit der Distribution Box ZN051 lassen sich Renault-Steuergeräte auf der Werkbank anschließen, ohne sie wieder ins Fahrzeug einbauen zu müssen. Das Handbuch enthält die Anschlussschemata für die verbreitetsten Steuergeräte der Marke.

Ablauf

1. Bereite den Arbeitsplatz vor: AVDI am PC angeschlossen, ZN051 Distribution Box und stabile Spannungsversorgung für das Steuergerät.

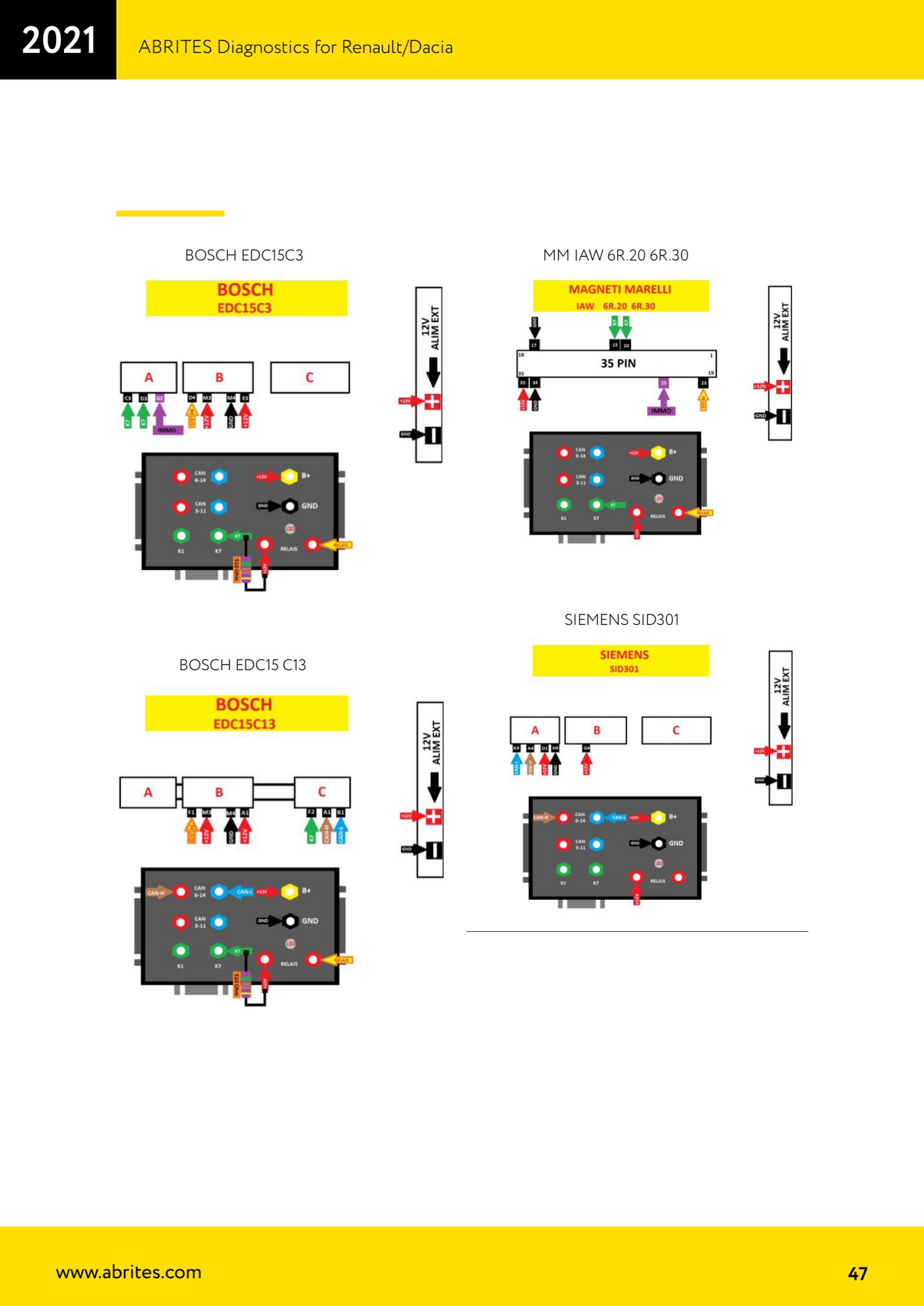

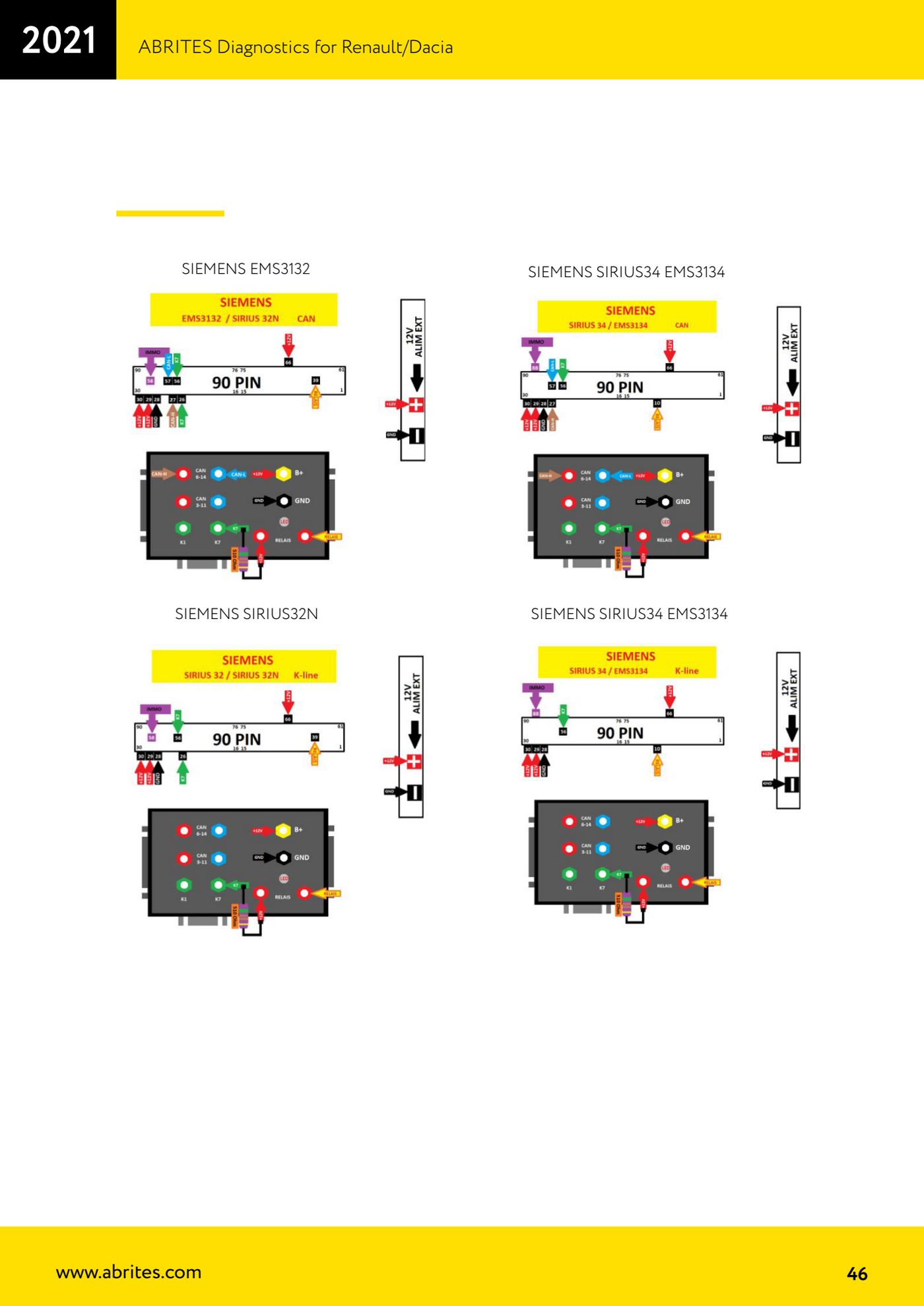

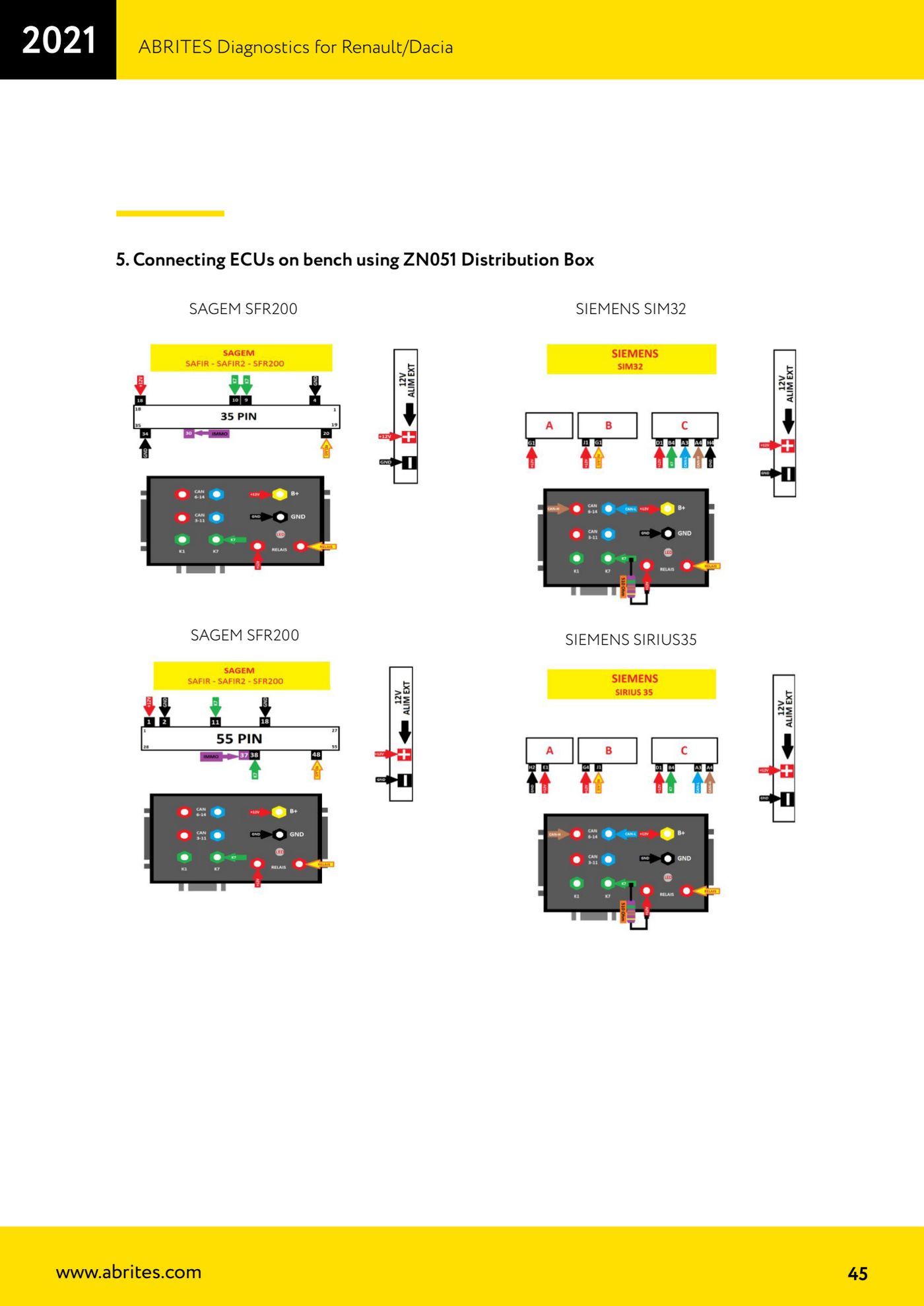

2. Identifiziere das anzuschließende Steuergerät genau. Die im Handbuch verfügbaren Anschlussschemata für die ZN051 decken ab: SAGEM SFR200, SIEMENS SIM32, SIEMENS SIRIUS35, SIEMENS EMS3132, SIEMENS SIRIUS32N, SIEMENS SIRIUS34 EMS3134, BOSCH EDC15C3, BOSCH EDC15 C13, MM IAW 6R.20/6R.30 und SIEMENS SID301.
3. Verkabele das Steuergerät mit der ZN051 nach dem für dein Steuergerät im Handbuch abgebildeten Schema und achte dabei auf Spannungsversorgung, Masse und Kommunikationsleitungen.
4. Kontrolliere vor dem Einschalten der Spannung nochmals Plus und Masse: Eine Verpolung auf der Werkbank kann das Steuergerät zerstören.
5. Schalte die Spannungsversorgung ein und schließe das AVDI an die ZN051 an.
6. Starte die Renault/Dacia Software und prüfe die Kommunikation mit dem Steuergerät, bevor du Lese- oder Schreibvorgänge startest.
7. Führe den gewünschten Vorgang aus (Configuration Data lesen, Flash, IMMO löschen) und speichere dabei immer zuerst die Originaldateien.

Referenz-Screenshots
