MQB Immo 5C/5D: изваждане на имо данните от NCF процесора на ключа за допълнителен ключ и смяна на модули

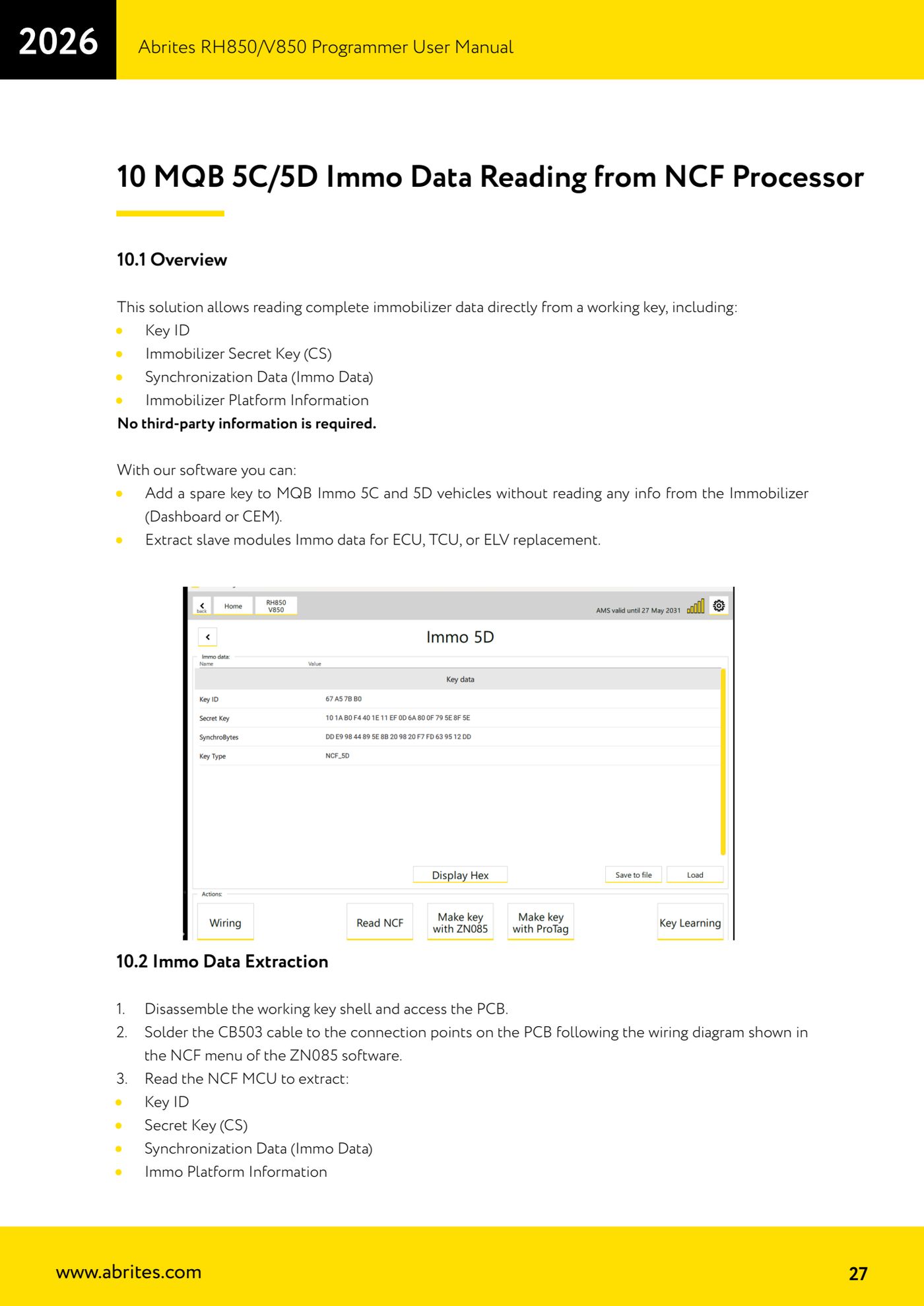

Това решение чете пълните данни на имобилайзера директно от работещ ключ MQB Immo 5C и 5D: Key ID, Secret Key на имобилайзера (CS), данни за синхронизация (Immo Data) и информация за имо платформата. Служи за добавяне на допълнителен ключ, без да се чете таблото или CEM, както и за изваждане на имо данните на slave модулите при смяна на ECU, TCU или ELV.

Процедура

1. Разглоби корпуса на работещия ключ и достигни до платката.
2. Отвори софтуера ZN085, влез в менюто NCF и отвори схемата на свързване за ключа, по който работиш.
3. Запои кабела CB503 на точките за свързване от платката, следвайки схемата, показана в менюто NCF на софтуера ZN085.
4. Прочети NCF MCU, за да извадиш Key ID, Secret Key (CS), данните за синхронизация (Immo Data) и информацията за имо платформата. Не е необходима никаква информация от трети страни.
5. Запиши файла с извадените данни: той е основата както за новия ключ, така и за евентуалната смяна на модули.

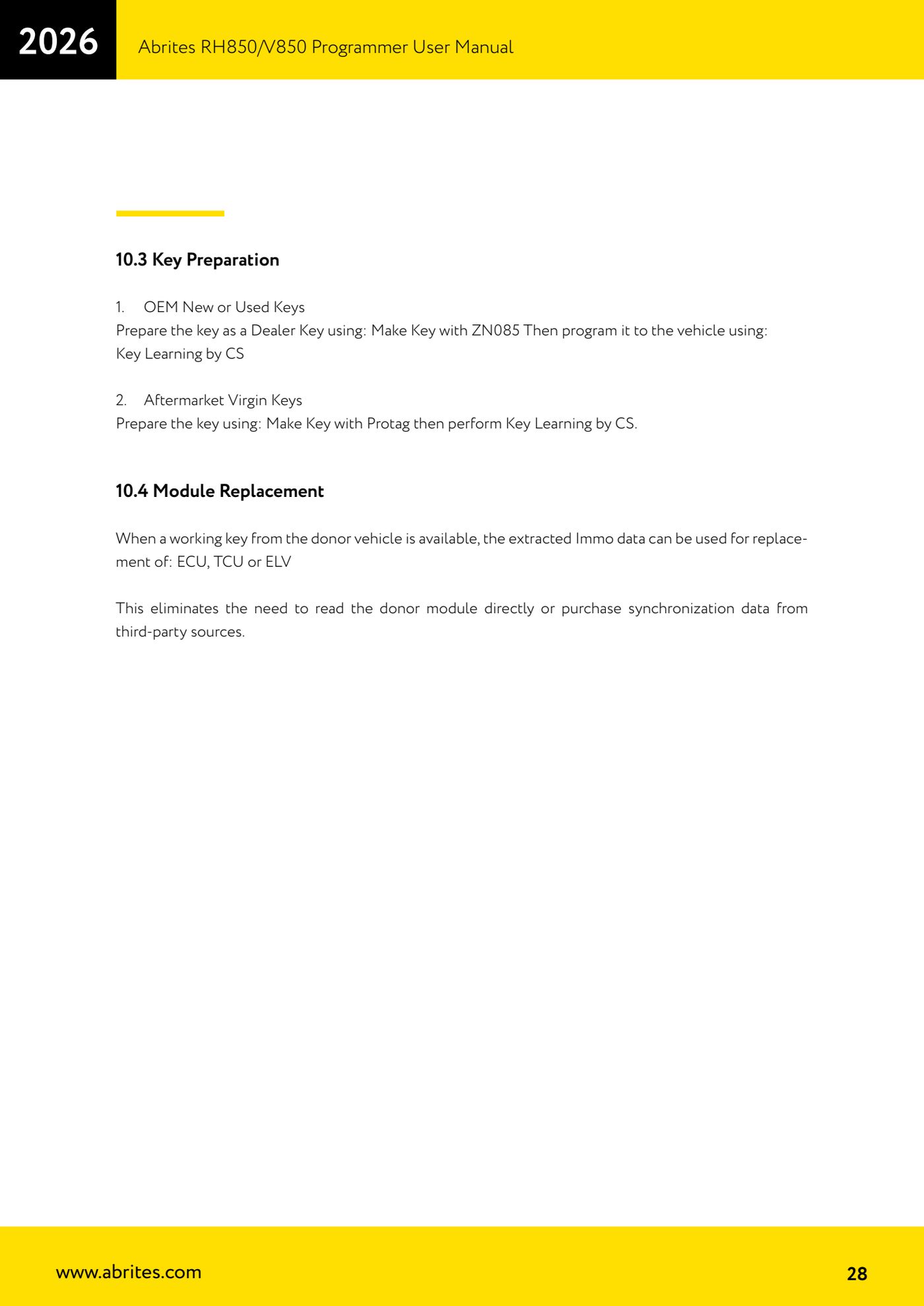

6. За нов или употребяван оригинален (OEM) ключ: подготви го като дилърски ключ с "Make Key with ZN085", след което го програмирай на автомобила с "Key Learning by CS".
7. За чист (virgin) афтърмаркет ключ: подготви го с "Make Key with Protag" чрез PROTAG, след което изпълни "Key Learning by CS".
8. За смяна на модул: при наличен работещ ключ от автомобила донор използвай извадените имо данни за смяната на ECU, TCU или ELV, без да се налага да четеш директно модула на донора, нито да купуваш данните за синхронизация от външни източници.

Екрани за справка
