Bosch EDC17CV (CV41, CV42, CV44, CV52, CV54, CV56): свързвания за трактори, земекопна техника и камиони

Фамилията EDC17CV покрива света на индустриалната, селскостопанската и строителната техника: същата база на Bosch, но приложения от Iveco и MAN до Claas, Deutz, Fendt, John Deere, Komatsu и Massey Ferguson. Ръководството събира схемите на свързване за всяка версия.

Процедура

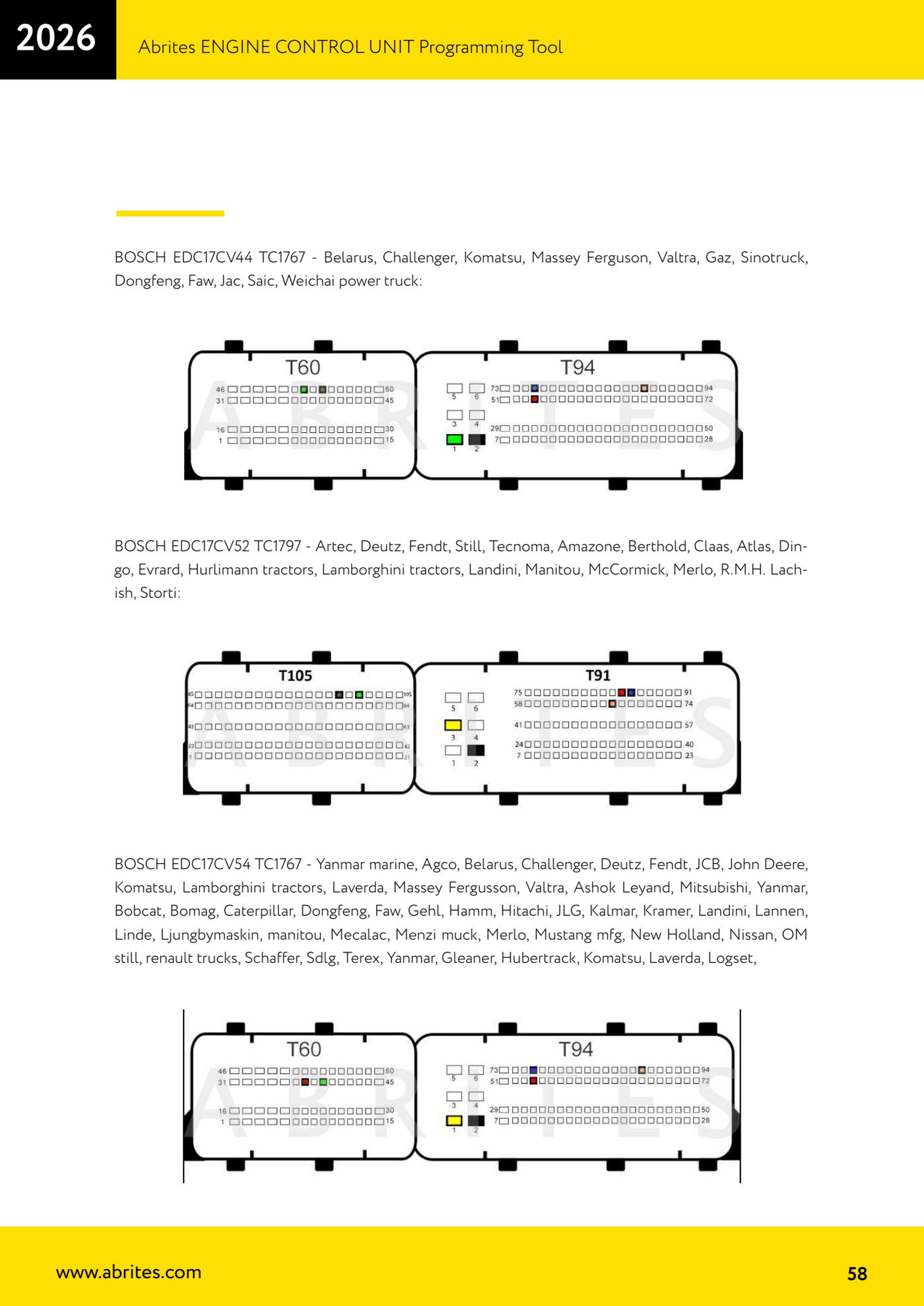

1. Запиши точното обозначение от етикета на блока: EDC17CV41 TC1797, EDC17CV42 TC1797, EDC17CV44 TC1767, EDC17CV52 TC1797, EDC17CV54 TC1767, EDC17CV56 TC1767.

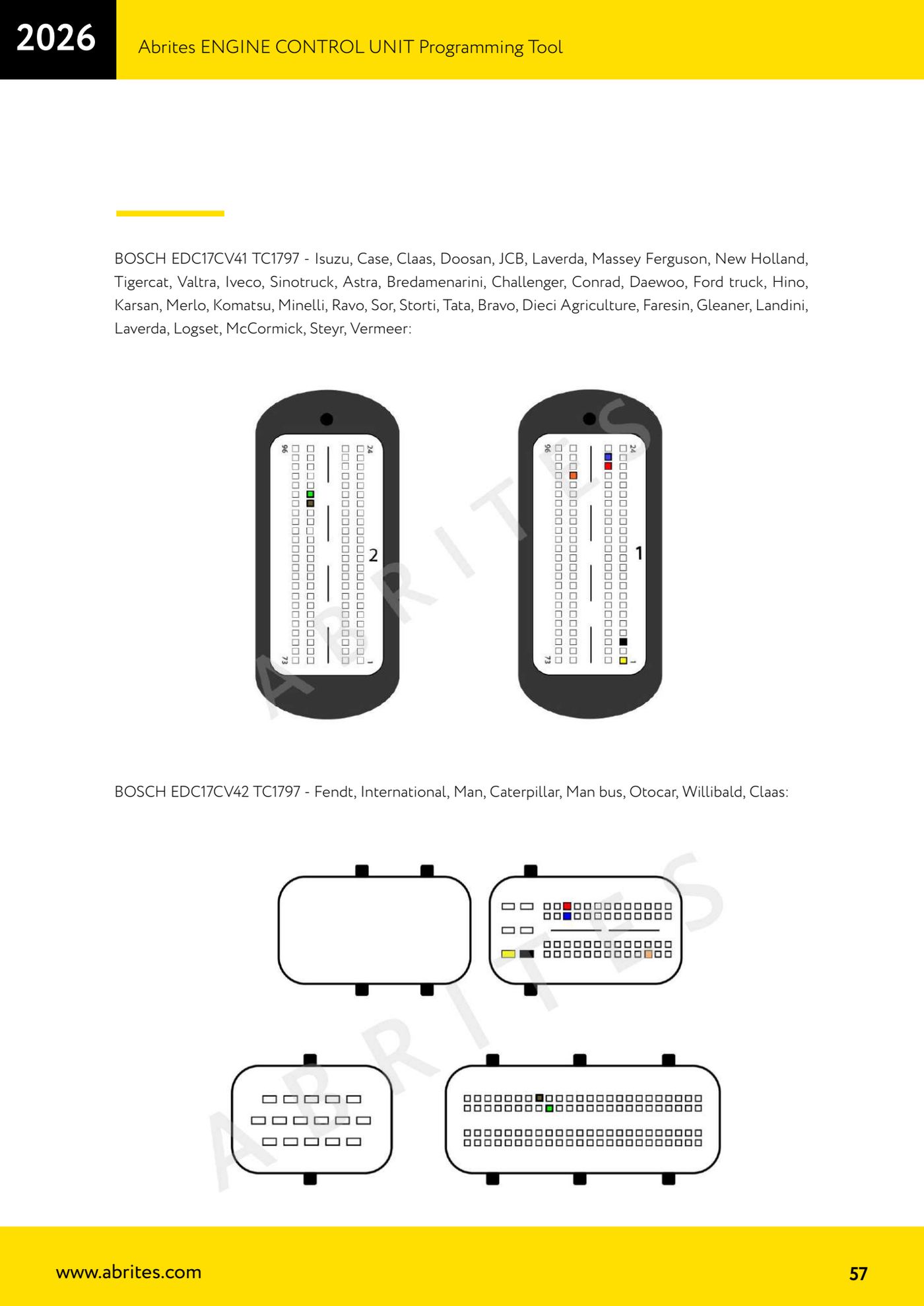

2. Провери, че марката на машината фигурира в списъка на съответната позиция: например Isuzu, Case, Claas, JCB, Massey Ferguson, New Holland, Iveco и Sinotruck са под EDC17CV41, докато Fendt, International, MAN, Caterpillar и MAN bus са под EDC17CV42.
3. Различавай версиите с различен микроконтролер: CV41, CV42 и CV52 са TC1797, а CV44, CV54 и CV56 са TC1767; схемата следва микроконтролера, посочен в заглавието, а не само името на машината.
4. Отвори страницата на намереното обозначение и подготви окабеляването според чертежа, спазвайки номерацията на пиновете и цветовете на проводниците.
5. За EDC17CV56 TC1767 (Claas, Deutz, Fendt, Hurlimann, трактори Lamborghini, Landini, Massey Ferguson, McCormick, Merlo, Same, Schaffer, Zetor) използвай допълнително схемата "BSL connection", дадена в същата секция, за да вкараш блока в boot mode.
6. Захрани блока на стенда със стабилно напрежение и свържи AVDI.
7. Стартирай четенето от софтуера, запиши оригиналния файл и го провери, преди какъвто и да е запис.

Екрани за справка
