Километраж Master 3 Ph2 (2019+): модул DAB (Cluster Gateway) със ZN078, ABPROG и "Mileage by Dump"

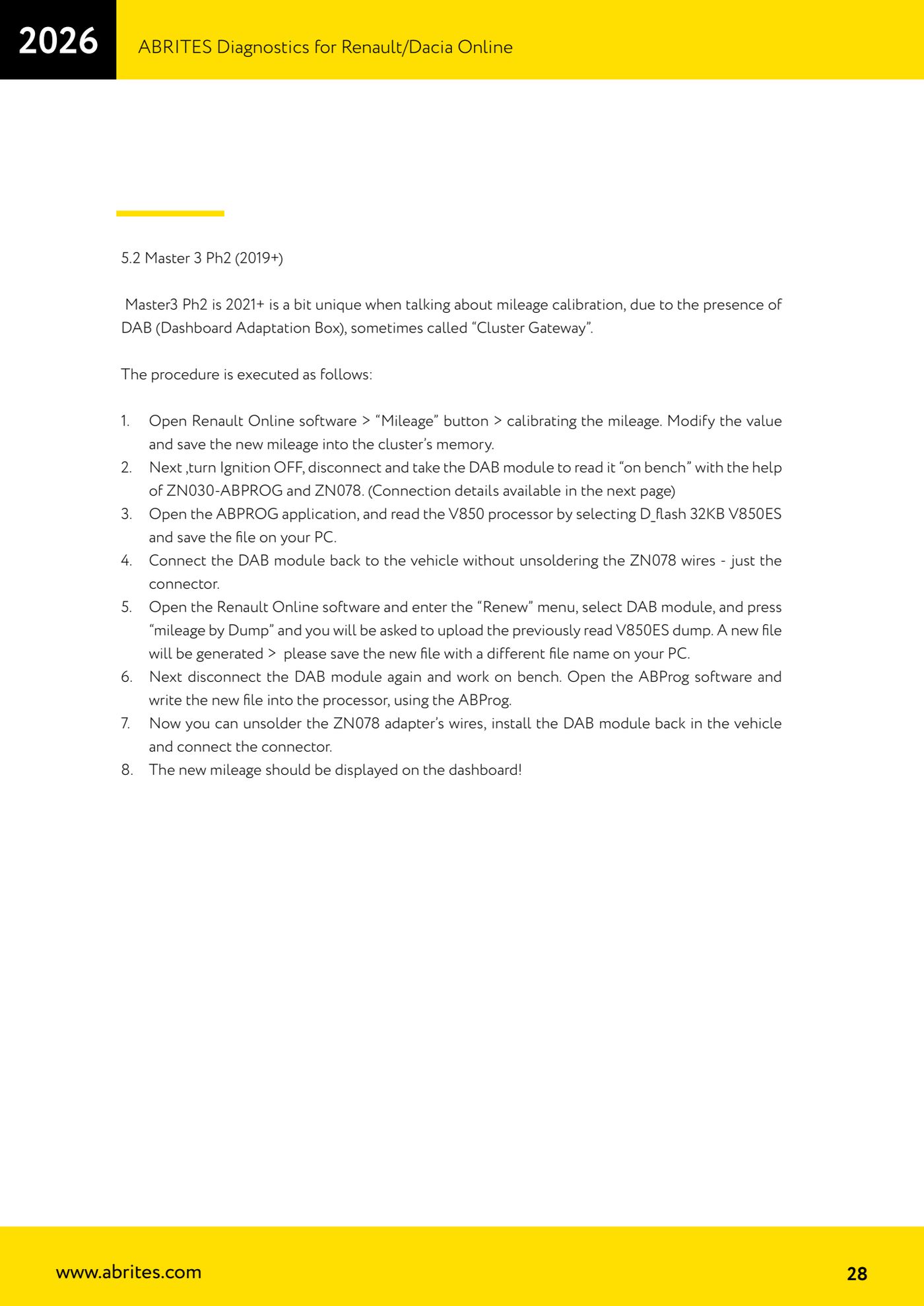

Master 3 Ph2 използва модула DAB (Dashboard Adaptation Box, наричан и Cluster Gateway), който пази копие на километража: след корекция на таблото през OBDII трябва да прочетеш процесора V850 на DAB на стенд, да регенерираш дъмпа с функцията "Renew" и да го запишеш обратно.

Процедура

1. Свържи AVDI към OBDII, отвори софтуера Renault Online, влез във функцията "Mileage", промени стойността и запиши новия километраж в паметта на километражното табло.
2. Изключи контакта (Ignition OFF), демонтирай модула DAB и го занеси на стенда.

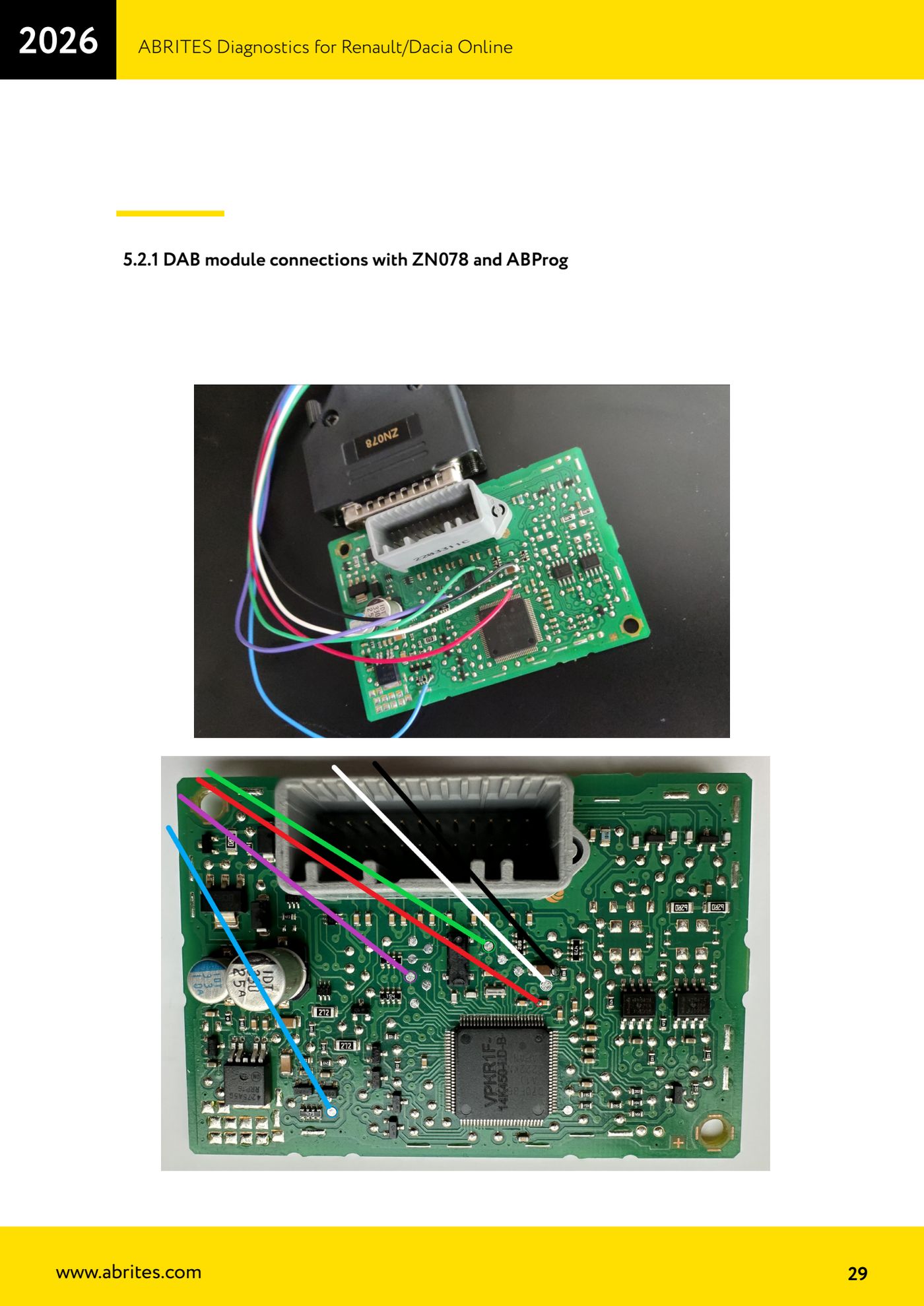

3. Свържи DAB на стенда със ZN030-ABPROG и адаптер ZN078, следвайки схемата на свързване от ръководството.
4. Отвори приложението ABPROG, избери "D_flash 32KB V850ES", прочети процесора V850 и запази файла на компютъра.
5. Монтирай DAB обратно на автомобила, като свързваш само конектора и оставяш проводниците на ZN078 запоени.
6. Отвори отново софтуера Renault Online, влез в менюто "Renew", избери модула DAB и натисни "mileage by Dump".
7. Когато софтуерът поиска, зареди прочетения по-рано дъмп V850ES: ще бъде генериран нов файл. Запази го на компютъра под различно име, за да не презапишеш оригинала.
8. Демонтирай отново DAB и го занеси на стенда. Отвори софтуера ABProg и запиши новия файл в процесора с ABProg.
9. След приключване на записа разпой проводниците на адаптера ZN078, монтирай DAB обратно на автомобила и включи конектора.
10. Включи контакта: новият километраж трябва да се появи на таблото.

Екрани за справка
