KP002 на стенд върху BCM JLR L8B2 и JPLA: пиновка, проводници и състояния на светодиода

Свързване на KP002 на стенд директно към пиновете на BCM, когато не се работи в автомобила. Тук ще намериш точната пиновка на BCM L8B2 и JPLA и разчитането на състоянията на светодиода на устройството.

Процедура

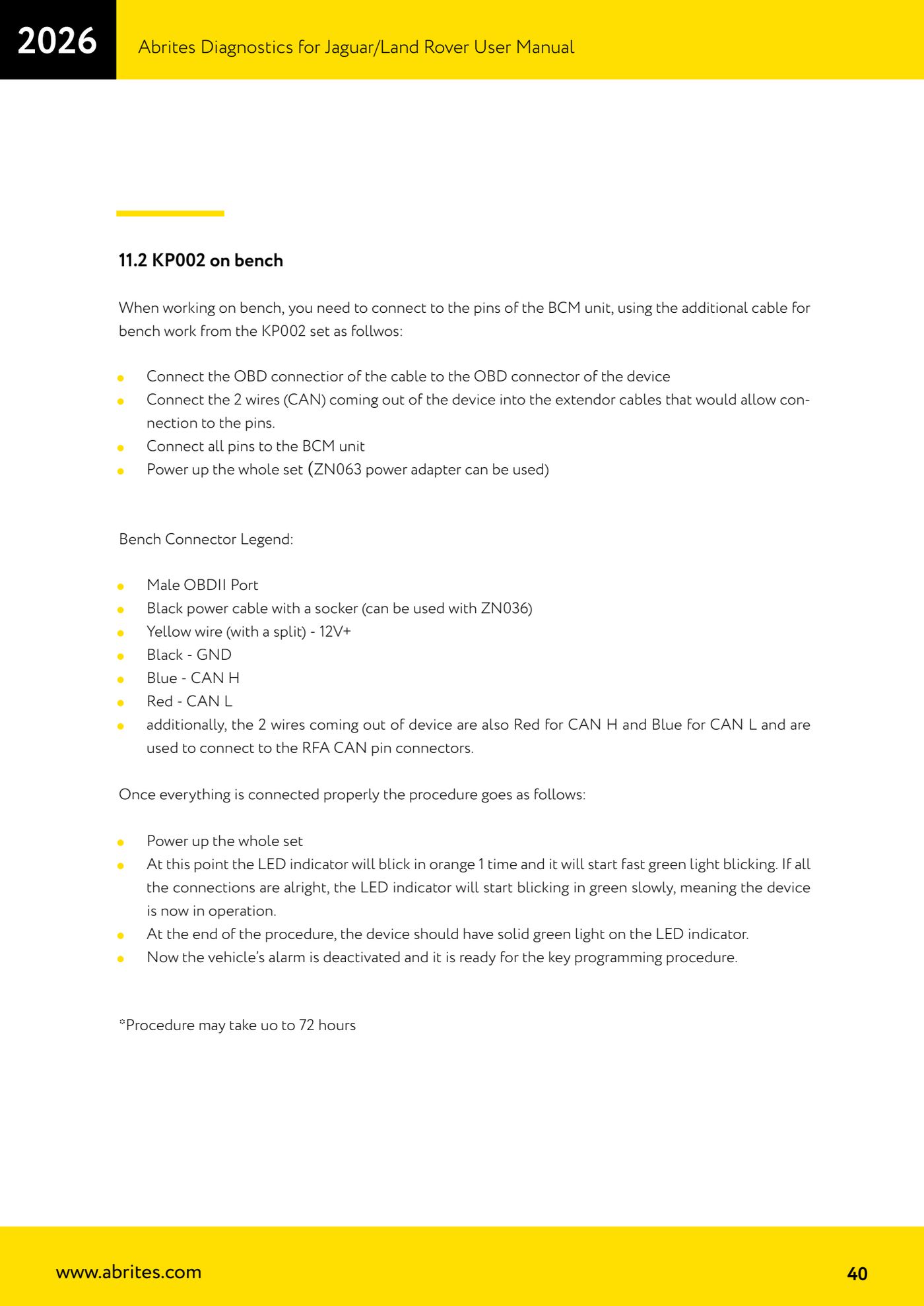

1. Подготви стендовия кабелен комплект, включен в комплекта KP002, и свържи OBD конектора на кабела към OBD конектора на устройството.
2. Свържи 2-та CAN проводника, които излизат от устройството, към удължителите, които позволяват захващане към пиновете на BCM: червен = CAN H, син = CAN L, водят се към пиновете на RFA CAN.
3. Легенда на стендовия конектор: мъжки OBDII конектор; черен захранващ кабел с букса (използваем със ZN036); жълт проводник (с разклонение) = 12V+; черен = GND; син = CAN H; червен = CAN L.

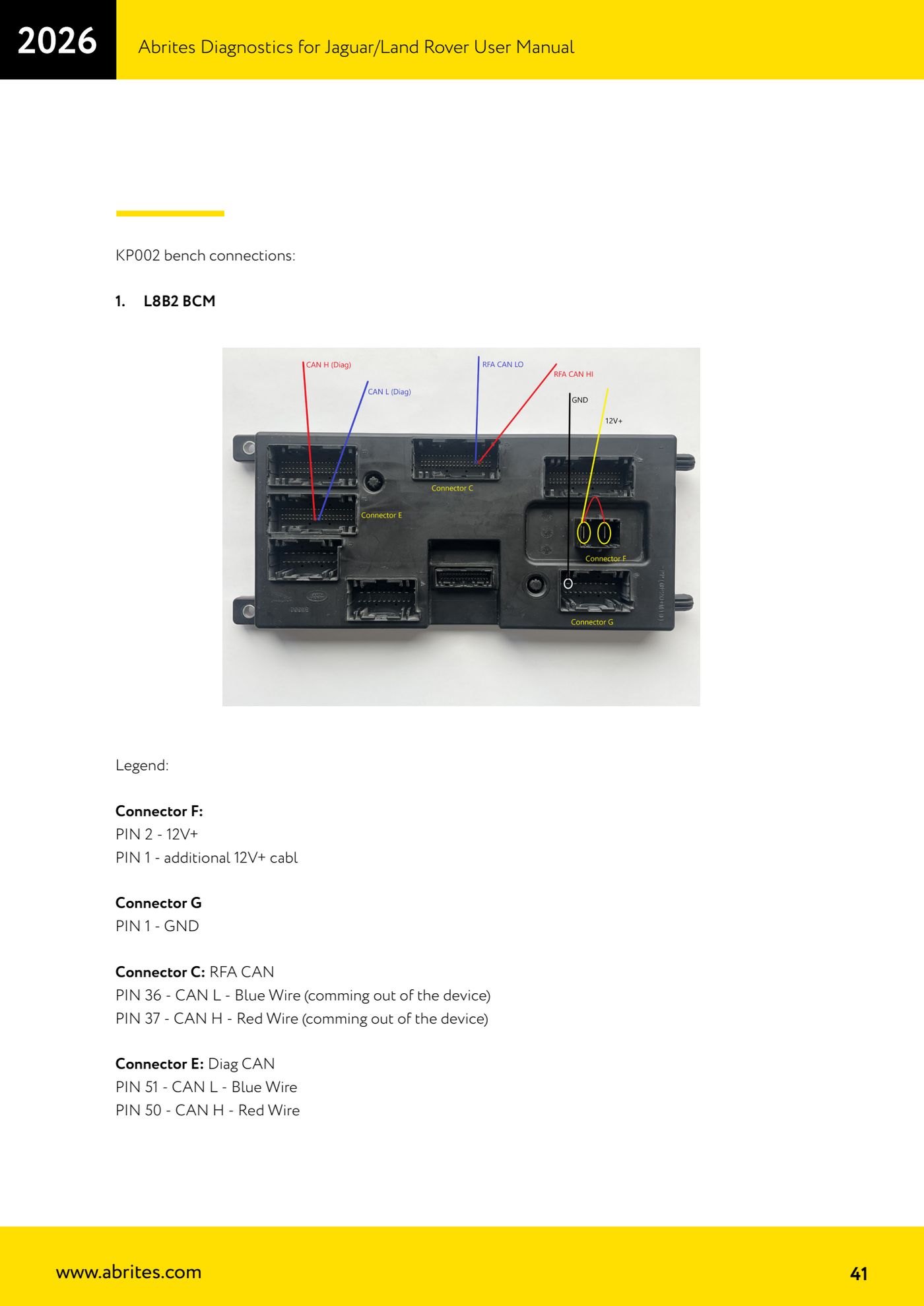

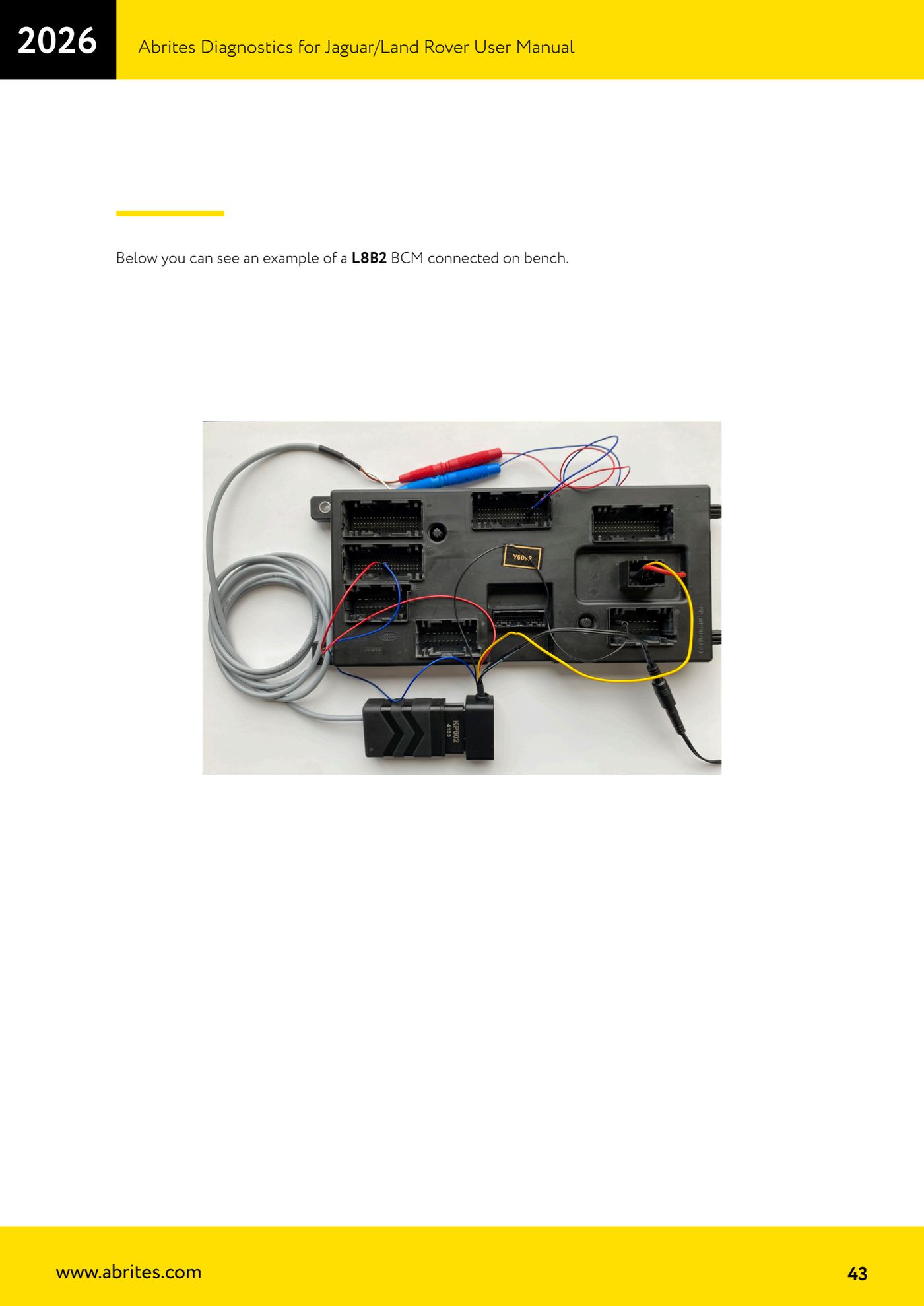

4. При BCM L8B2 свържи така: конектор F PIN 2 = 12V+ и PIN 1 = допълнителен 12V+; конектор G PIN 1 = GND; конектор C (RFA CAN) PIN 36 = CAN L, син проводник на устройството, и PIN 37 = CAN H, червен проводник на устройството; конектор E (Diag CAN) PIN 51 = CAN L, син проводник, и PIN 50 = CAN H, червен проводник.

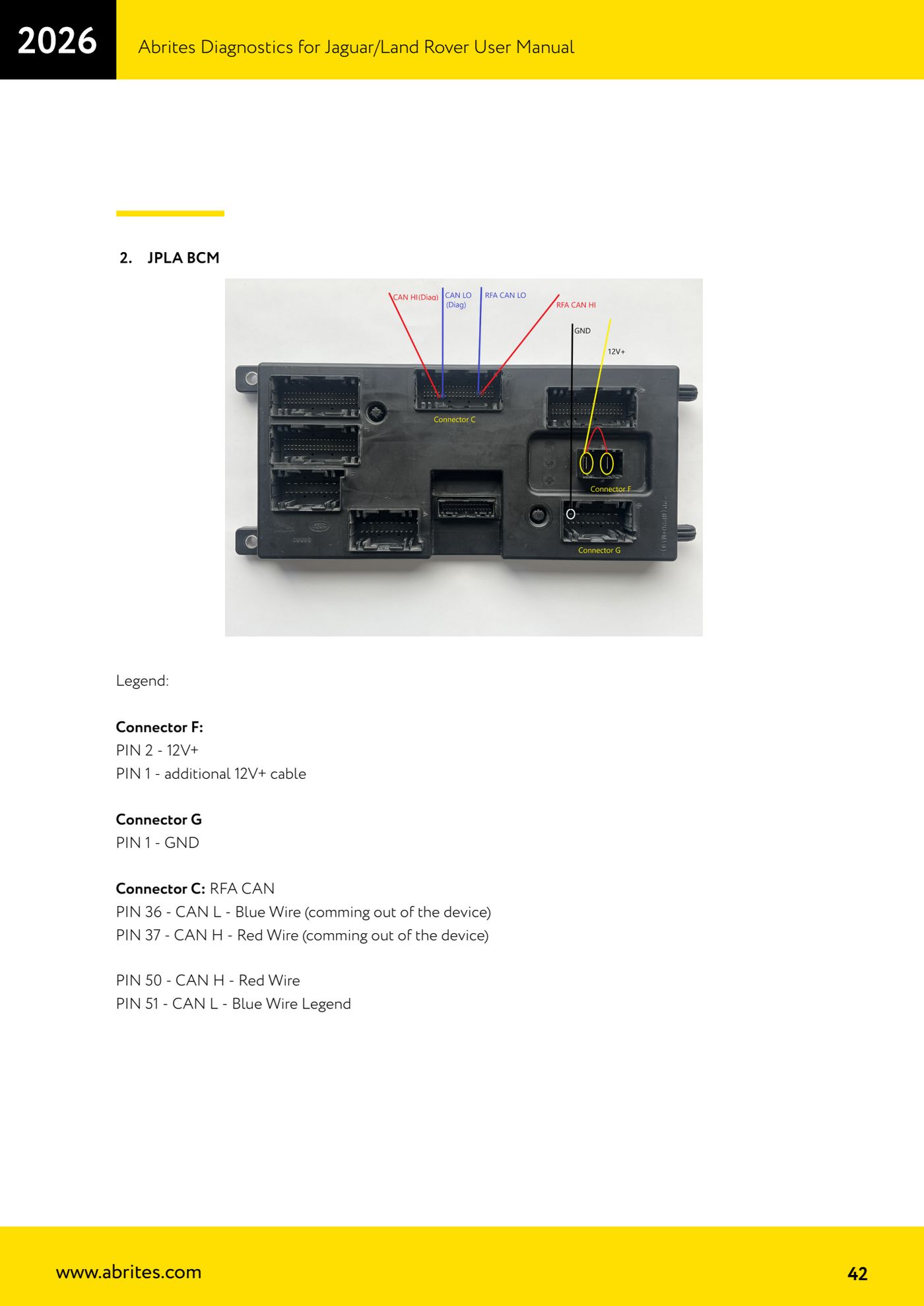

5. При BCM JPLA свържи така: конектор F PIN 2 = 12V+ и PIN 1 = допълнителен 12V+; конектор G PIN 1 = GND; конектор C (RFA CAN) PIN 36 = CAN L, син проводник на устройството, и PIN 37 = CAN H, червен проводник на устройството; PIN 50 = CAN H, червен проводник, и PIN 51 = CAN L, син проводник.
6. Захрани целия комплект (можеш да използваш захранването ZN063).

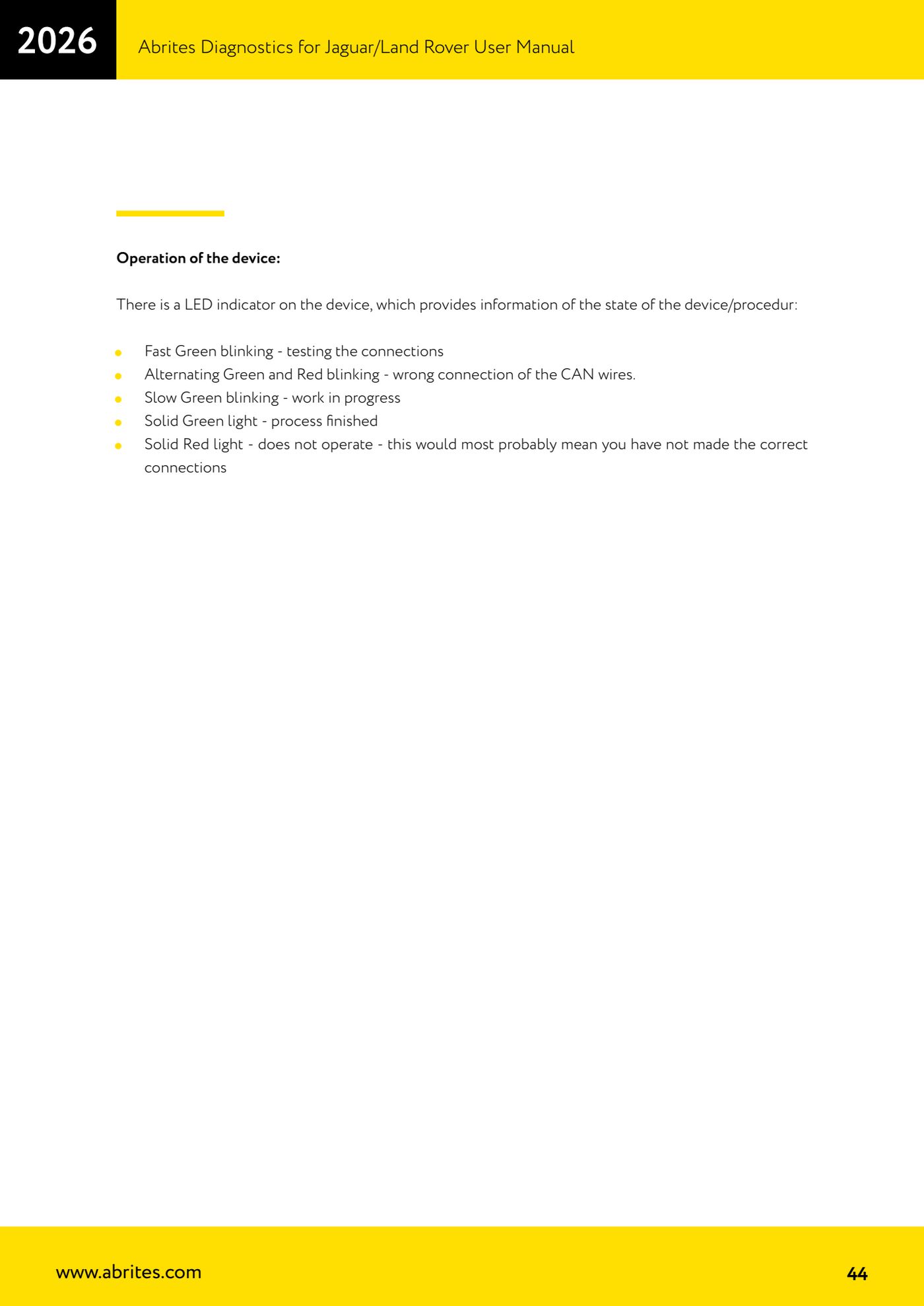

7. Следи светодиода: едно оранжево мигане, после бързо зелено мигане (тест на връзките); ако всичко е наред, преминава в бавно зелено мигане, тоест работата тече.
8. Изчакай постоянното зелено: процедурата е приключила, алармата е изключена и BCM е отключен. Монтирай BCM обратно в автомобила и продължи с програмирането на ключове.

Екрани за справка
