Dump tool при JLR: подготовка на флаша на KVM (FK72, DPLA, HPLA) за програмиране на оригинални ключове

JLR Интерфейс Класически Ключове / Имобилайзер Напреднало ⏱ 60-120 min 6 стъпки

Dump tool е нужен, когато искаш да програмираш оригинални (OEM) ключове на автомобил, чийто KVM може да бъде прочетен на стенд. Софтуерът автоматично променя дъмпа на Program flash на KVM, който после записваш обратно в модула, за да можеш да програмираш и изтриваш ключове по стандартната процедура.

Необходими лицензи

  • —

Хардуер / кабели

  • AVDI
  • programmatore per lettura flash KVM
⚠ ВниманиеРаботи при автомобили с KVM тип FK72, DPLA или HPLA и само ако Program flash на KVM може да бъде прочетен с програматор. Винаги пази оригиналния прочетен дъмп (dump.bin), преди да запишеш променения файл.

Процедура

  1. Демонтирай KVM и прочети Program flash с подходящ програматор, като запазиш дъмпа на компютъра (напр. dump.bin). Пази оригиналния файл като недокоснато резервно копие.
  2. Отвори "Dump tool" от приложението Abrites Diagnostics for JLR и зареди току-що прочетения флаш файл.
  3. Провери, че файлът е зареден правилно, и щракни "next": софтуерът автоматично извършва всички необходими промени.
  4. Запази генерирания файл под име, различно от оригиналното (напр. dump_modified.bin).
  5. Запиши dump_modified.bin в KVM с програматора и монтирай модула обратно в автомобила.
  6. Програмирай и изтривай ключовете със стандартната процедура на софтуера JLR.

Екрани за справка

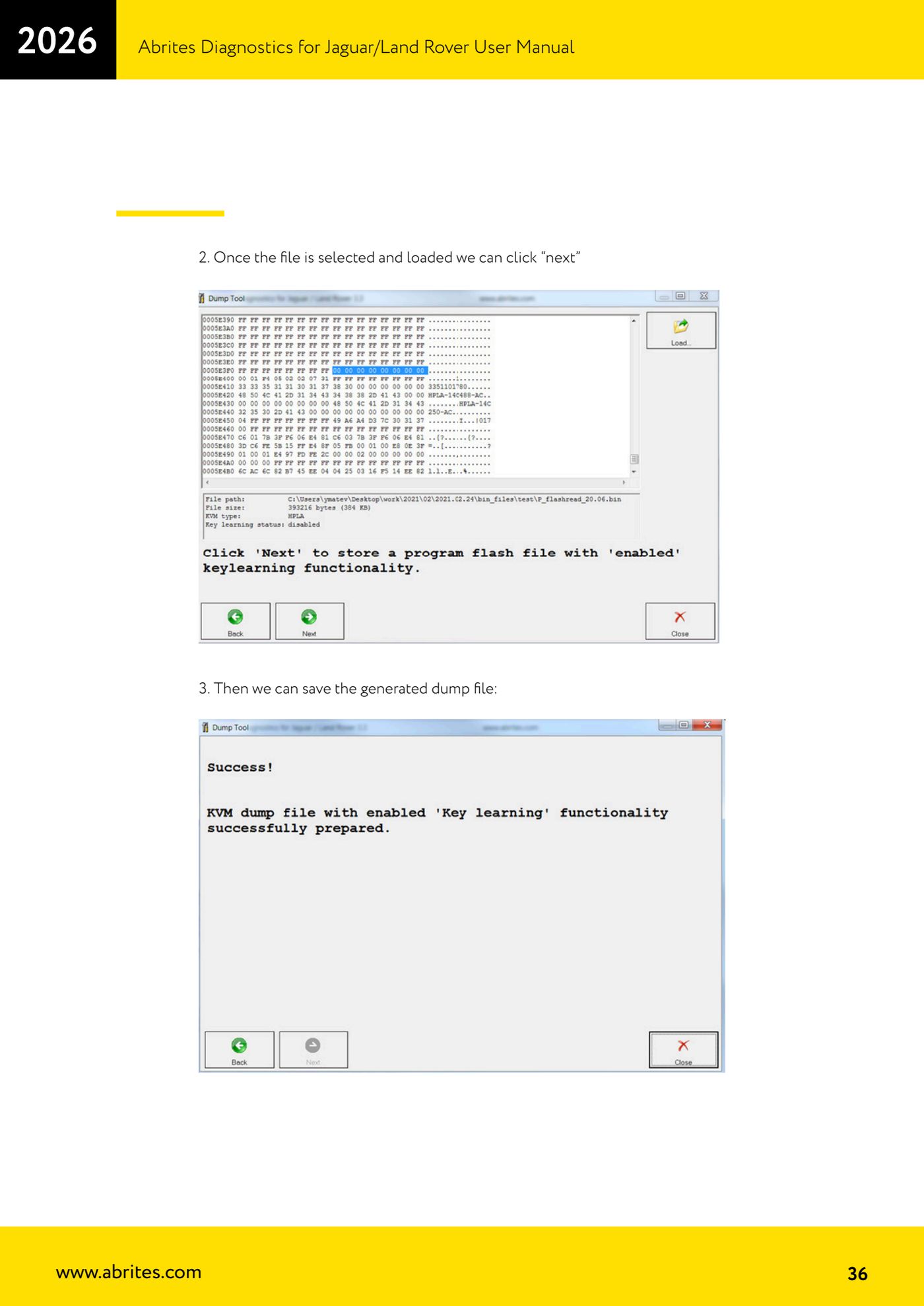

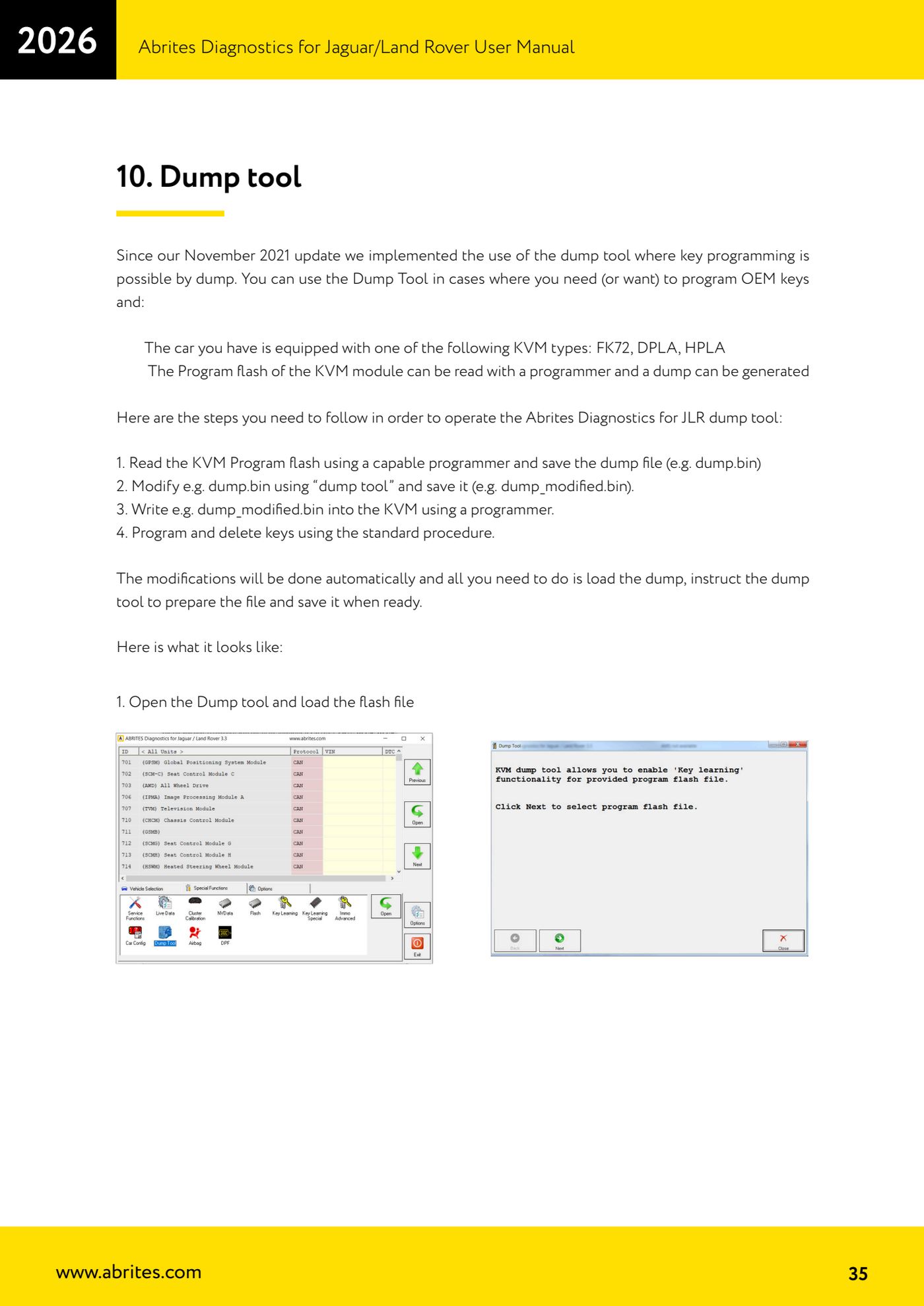

Dump tool при JLR: подготовка на флаша на KVM (FK72, DPLA, HPLA) за програмиране на оригинални ключове — 1Dump tool при JLR: подготовка на флаша на KVM (FK72, DPLA, HPLA) за програмиране на оригинални ключове — 2
Източник: Manuale Jaguar/Land Rover, cap. 10 (p.35-36) · ⏱ ориентировъчно време 60-120 min
