Key Duplicator JLR 2018+ с PROTAG и ключове TA54/TA56/TA66/TA67

Функцията "Key Duplicator" програмира ключове на Jaguar/Land Rover от 2018 година нататък. Използва се както за добавяне на резервен ключ на база съществуващите ключове, така и при загубени всички ключове (AKL) на база нов ключ Abrites.

Процедура

1. Свържи AVDI към OBDII буксата и програматора PROTAG към компютъра; отвори приложението JLR и установи връзка с автомобила.

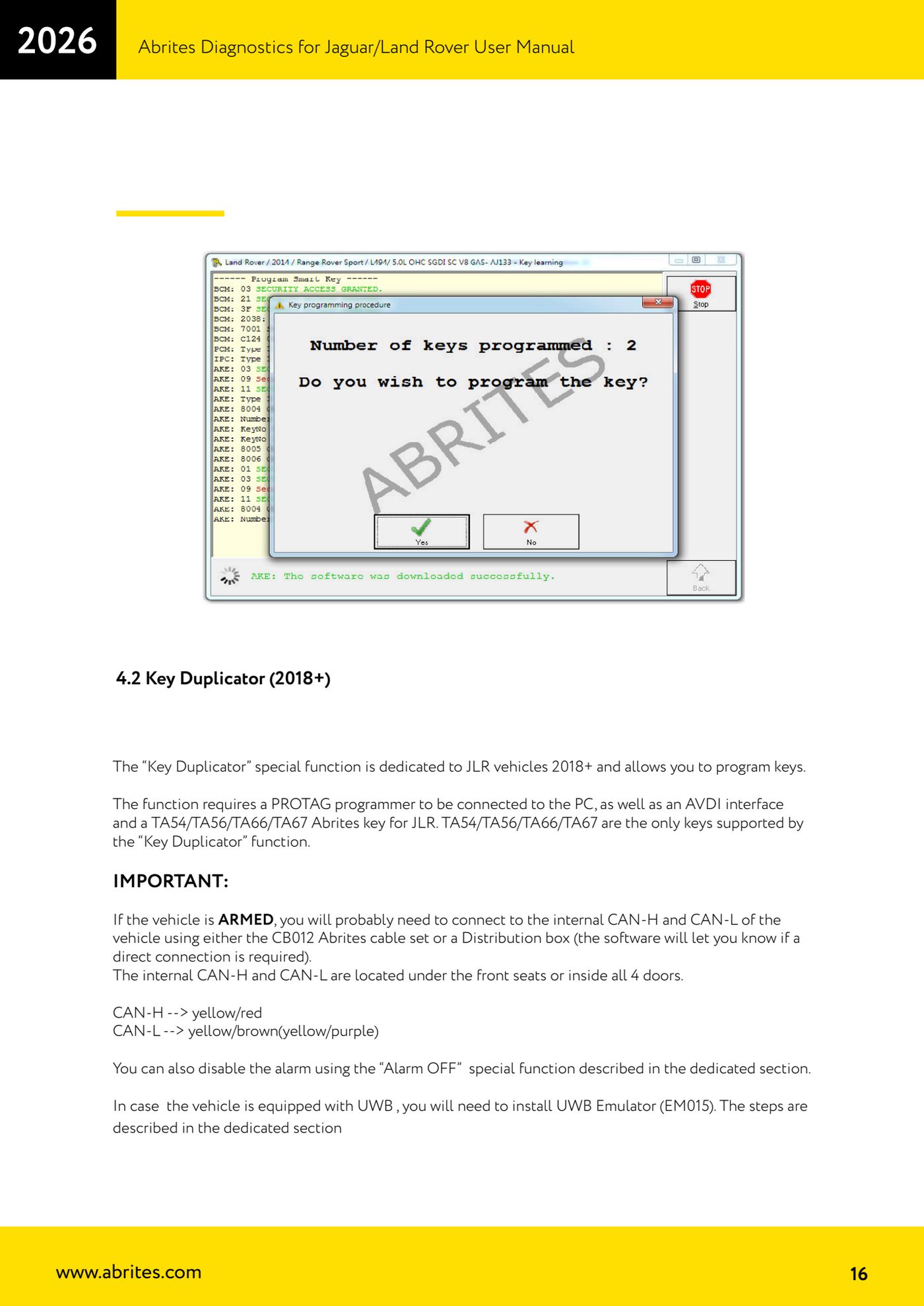

2. Ако автомобилът е ARMED, свържи се към вътрешните CAN-H и CAN-L с кабелния комплект CB012 или с разпределителна кутия: вътрешните CAN проводници са под предните седалки или във всичките 4 врати. CAN-H = жълто/червен, CAN-L = жълто/кафяв (в някои случаи жълто/лилав). Софтуерът те предупреждава, когато е нужна директна връзка. Като алтернатива изключи алармата с специалната функция "Alarm OFF".
3. Отвори функцията "Key Duplicator".
4. Натисни "OK": софтуерът се свързва с автомобила и прочита нужните данни.

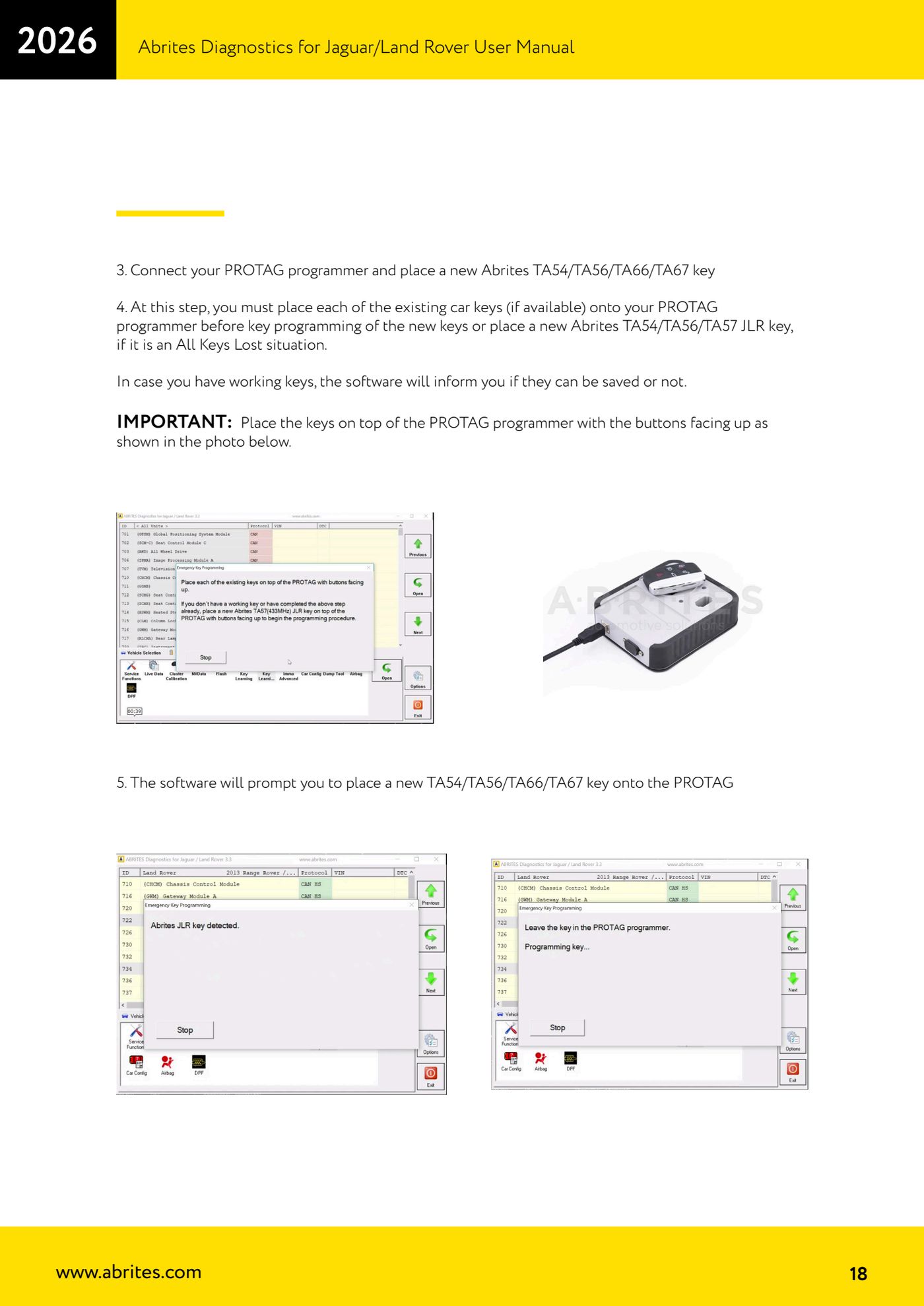

5. Свържи PROTAG и приготви нов ключ Abrites TA54/TA56/TA66/TA67.
6. Постави върху PROTAG, един по един, всички съществуващи ключове на автомобила (ако има такива) ПРЕДИ да програмираш новите ключове. При загубени всички ключове постави вместо това нов ключ Abrites. Ключовете се поставят върху PROTAG с бутоните нагоре.
7. Прочети съобщението на софтуера: ако имаш работещи ключове, той ти казва дали могат да бъдат запазени или не.
8. Когато софтуерът поиска, постави върху PROTAG новия ключ TA54/TA56/TA66/TA67 и остави записа да завърши.

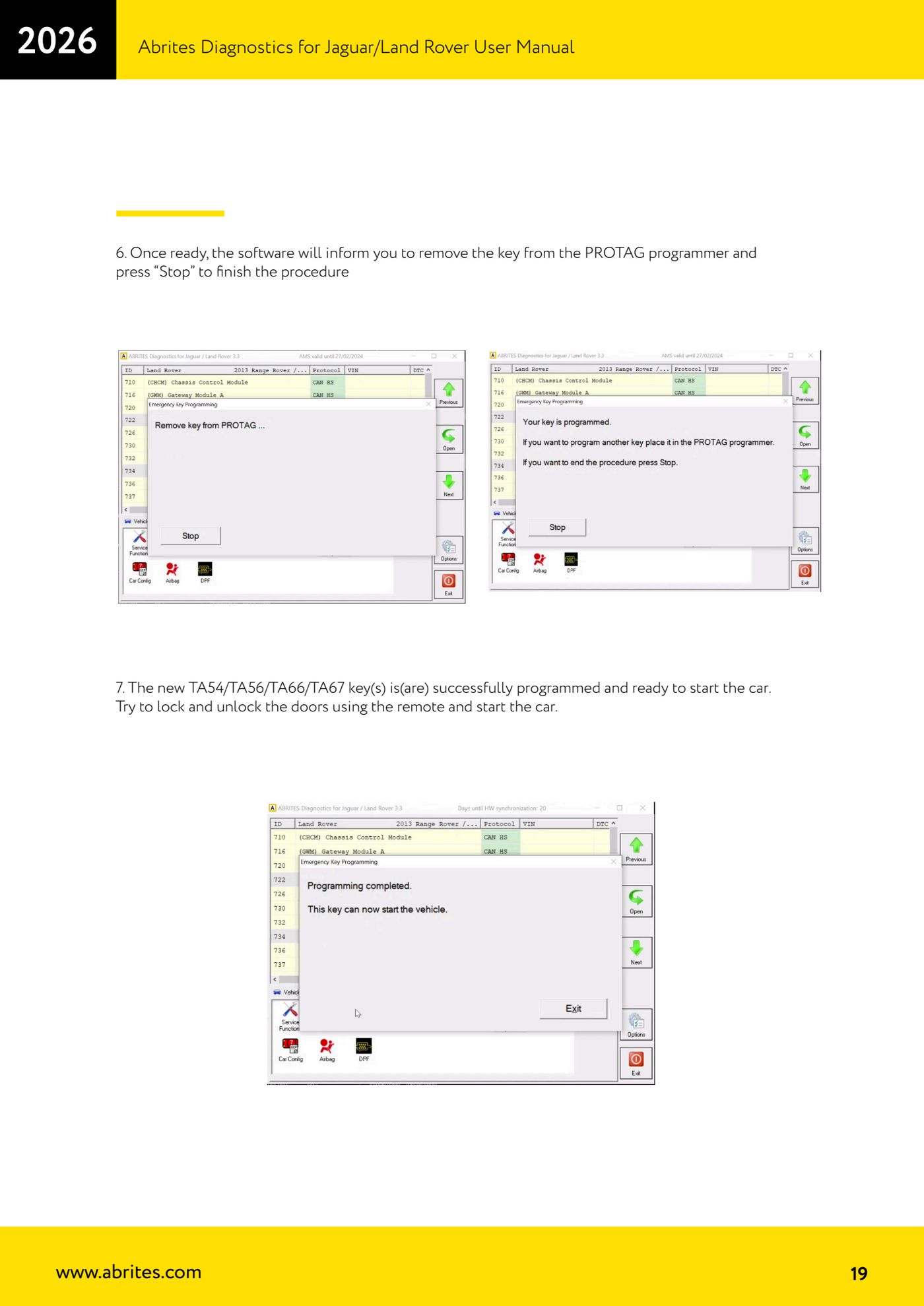

9. След приключване на операцията софтуерът иска да махнеш ключа от PROTAG: свали го и натисни "Stop", за да затвориш процедурата.
10. Изпробвай новия ключ: заключи и отключи вратите с дистанционното и запали двигателя. Ако автомобилът има UWB и работи само дистанционното, монтирай емулатора EM015 по специалната процедура.

Екрани за справка
