Програмиране на кодовете на дюзите (корекционни фактори) при двигатели Ford TDCi Duratorq

Всяка common rail дюза има корекционен код, щампован върху тялото ѝ, който PCM трябва да знае, за да я управлява правилно. Тази функция е нужна след смяна на една или няколко дюзи, за калибриране на горивната система или за отстраняване на липса на мощност, черен дим и грешките P2336, P2337, P2338, P2339 чрез повторно въвеждане на кодовете на вече монтираните дюзи.

Процедура

1. Провери, че автомобилът е престоял с изгасен двигател поне 8 часа, така че двигателят да е напълно студен. Двигателят не трябва да работи по време на процедурата.
2. Свържи AVDI, отвори диагностиката за Ford/Mazda и отиди на функцията за програмиране на дюзите (Fuel Injector Correction Factors).
3. Прочети наличните в момента кодове. При по-старите модели (ориентировъчно преди 2003 г.) реалните кодове не се четат: ще видиш '00 00 00 00 00 00 00 00' или 'FF FF FF FF FF FF FF FF', или смесица от двете. Това е нормално.
4. Отчети кода върху тялото на всяка дюза. При 1.6 TDCi щампованият код е от 9 цифри, но се въвежда с 8 цифри: пропусни последната цифра от деветцифрения код.
5. При 1.8, 2.0, 2.2, 2.4 и 3.2 TDCi корекционният фактор е от 16 знака (цифри и букви) и се намира върху тялото на дюзата. Има и варианти 2.2 с шестцифрен код и 2.0 Duratorq StgV с двадесетцифрен код: използвай дължината, съответстваща на двигателя пред теб.
6. Проверявай внимателно кодовете, преди да ги въведеш: грешен код се превръща директно в дефект в работата.
7. Избери в софтуера желаната дюза и въведи съответния код. Въвеждай корекционните фактори по ред на цилиндрите; дюзите са в реда на физическото им разположение, а НЕ по реда на запалването.
8. Въведи всички необходими кодове, после натисни клавиша за потвърждение (return), показан на екрана, за да запишеш данните в PCM.
9. Ако на двигателя още стои етикетът със старите кодове на дюзите (отстрани на двигателя или на капака на клапаните), махни го: посочените данни вече не са верни и могат да подведат друг техник.
10. Изпълни процедурата Pilot Correction Learn.
11. След въвеждането на кодовете системата работи първоначално без пилотно впръскване: автомобилът трябва да се кара няколко километра, за да се саморегулира системата.

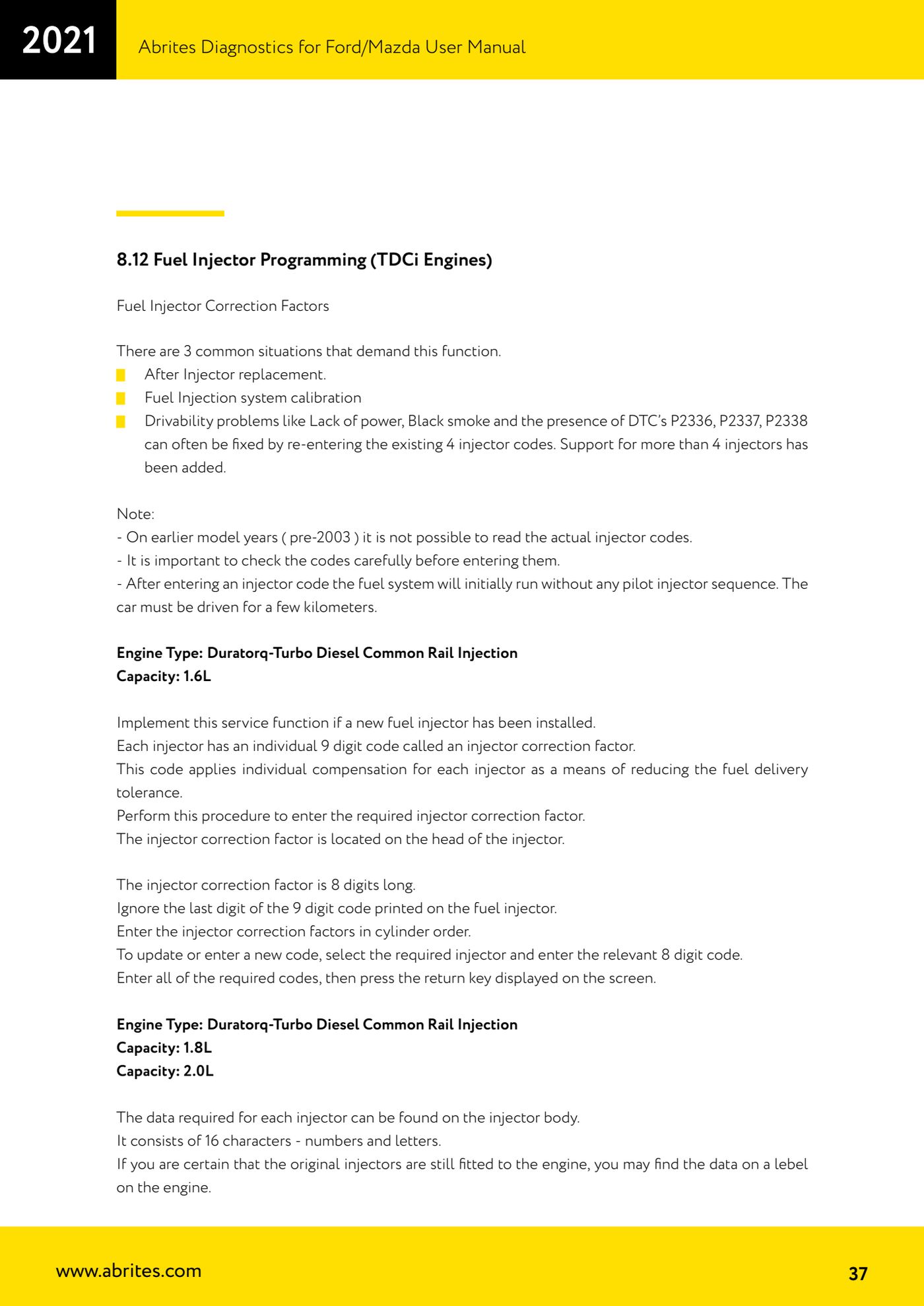

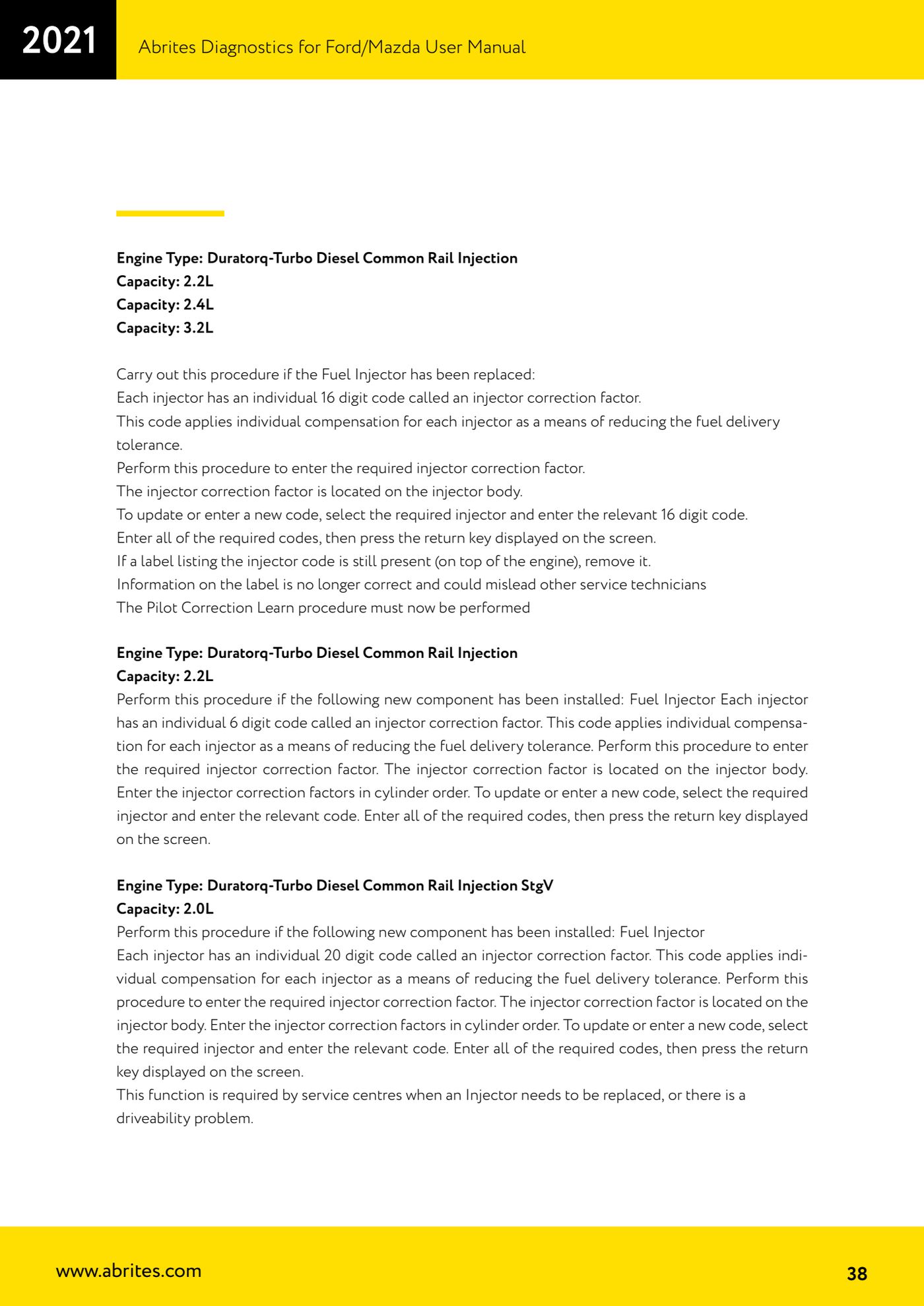

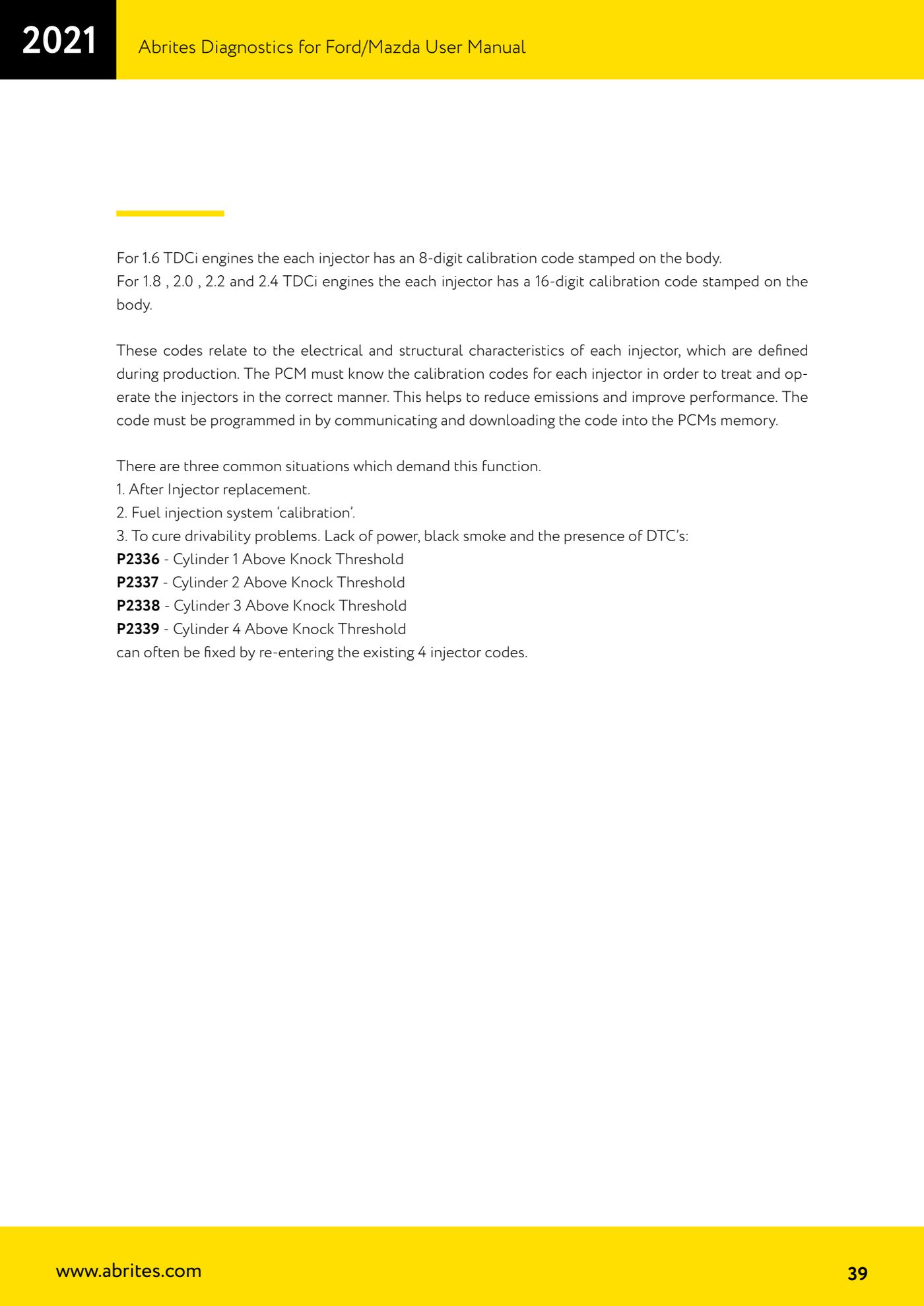

Екрани за справка
