Calcolare PIN e CS di ECU/TCU Immo III e Immo IV

VAG Interfaccia Classica Chiavi / Immo Media ⏱ variabile 5 passi

Funzione che legge PIN e CS delle centraline motore e delle centraline cambio di generazione Immo III e Immo IV, cioè i veicoli CAN-Bus dal 2003 circa al 2014. I dati ottenuti servono poi per la programmazione chiavi o per adattare ECU/TCU all'auto.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
⚠ AttenzioneIMPORTANTE: se il modulo (centralina motore o cambio) non è nel suo stato originale, ad esempio perché PIN/CS sono già stati cambiati con un tool aftermarket, i dati calcolati possono essere sbagliati. La funzione non lavora sui veicoli Immo V come MQB, MLB e BCM2.

Procedura

  1. Per la centralina motore apri "Special functions" > "Engine Control Unit" > "Engine control unit Immo III/IV calculate CS", oppure "Immo 3/4 parts adaptation" > "Engine control unit Immo III/IV calculate CS".
  2. Per la centralina cambio apri "Special functions" > "Immo 3/4 parts adaptation" > "Transmission control unit Immo 4 calculate CS".
  3. Avvia la funzione: viene stabilita la connessione con la centralina e vengono letti i dati richiesti. Serve la connessione con il solo modulo, non è necessario avere tutto il veicolo collegato, quindi si può lavorare al banco.
  4. Attendi l'invio dei dati al server e il completamento del calcolo.
  5. Annota il PIN/CS visualizzati: potrai usarli per la programmazione chiavi o per adattare la ECU/TCU all'auto.

Schermate di riferimento

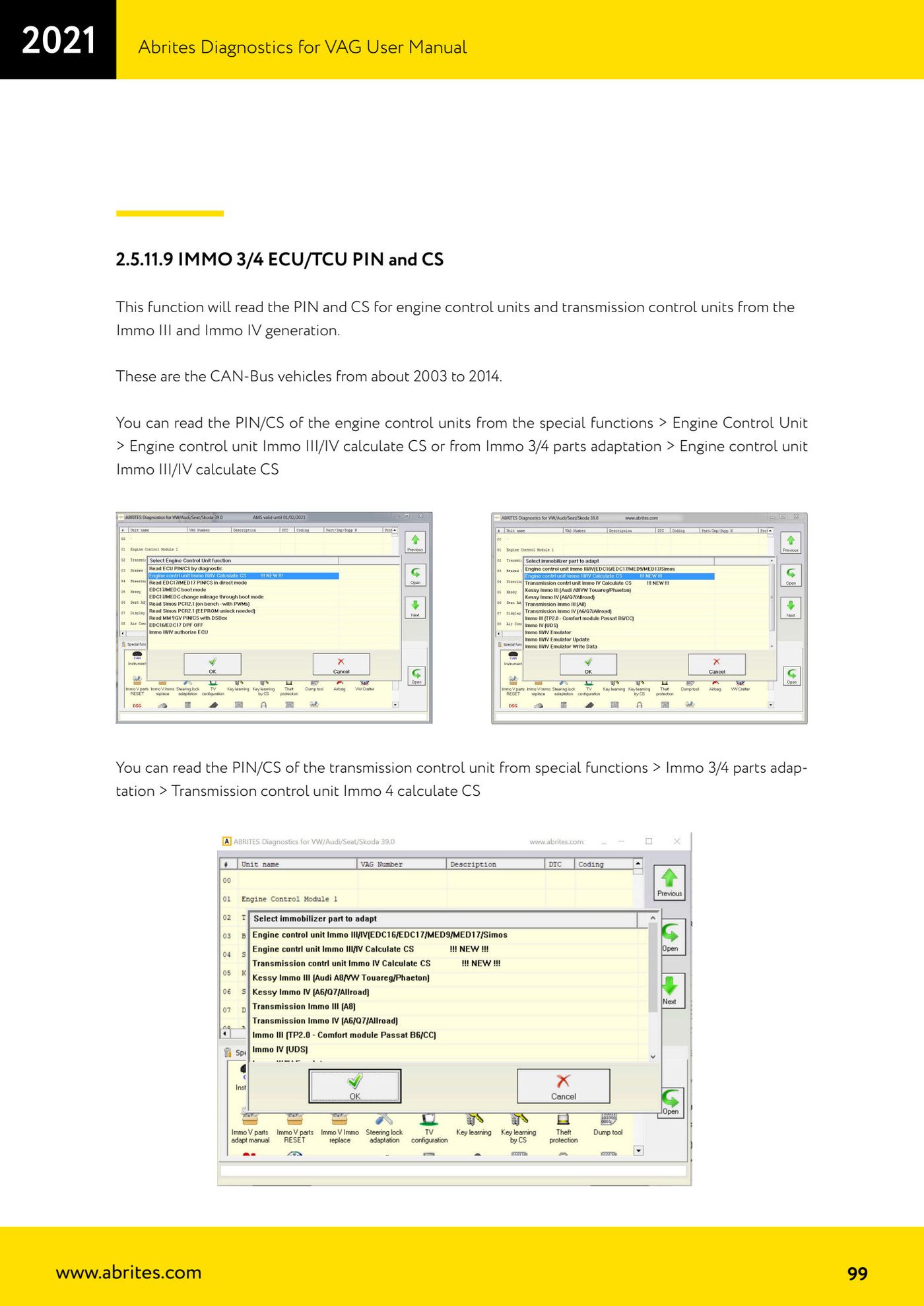

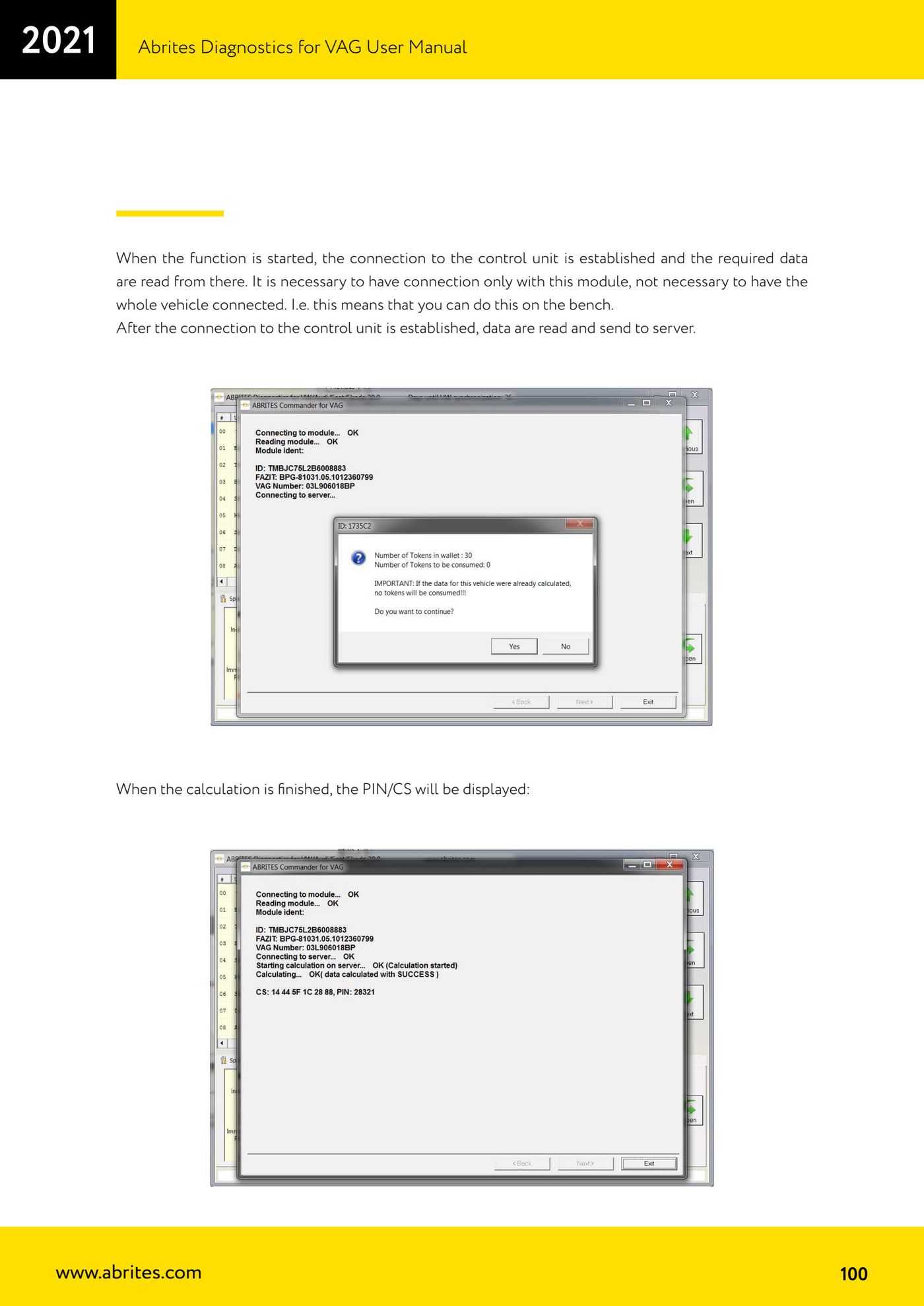

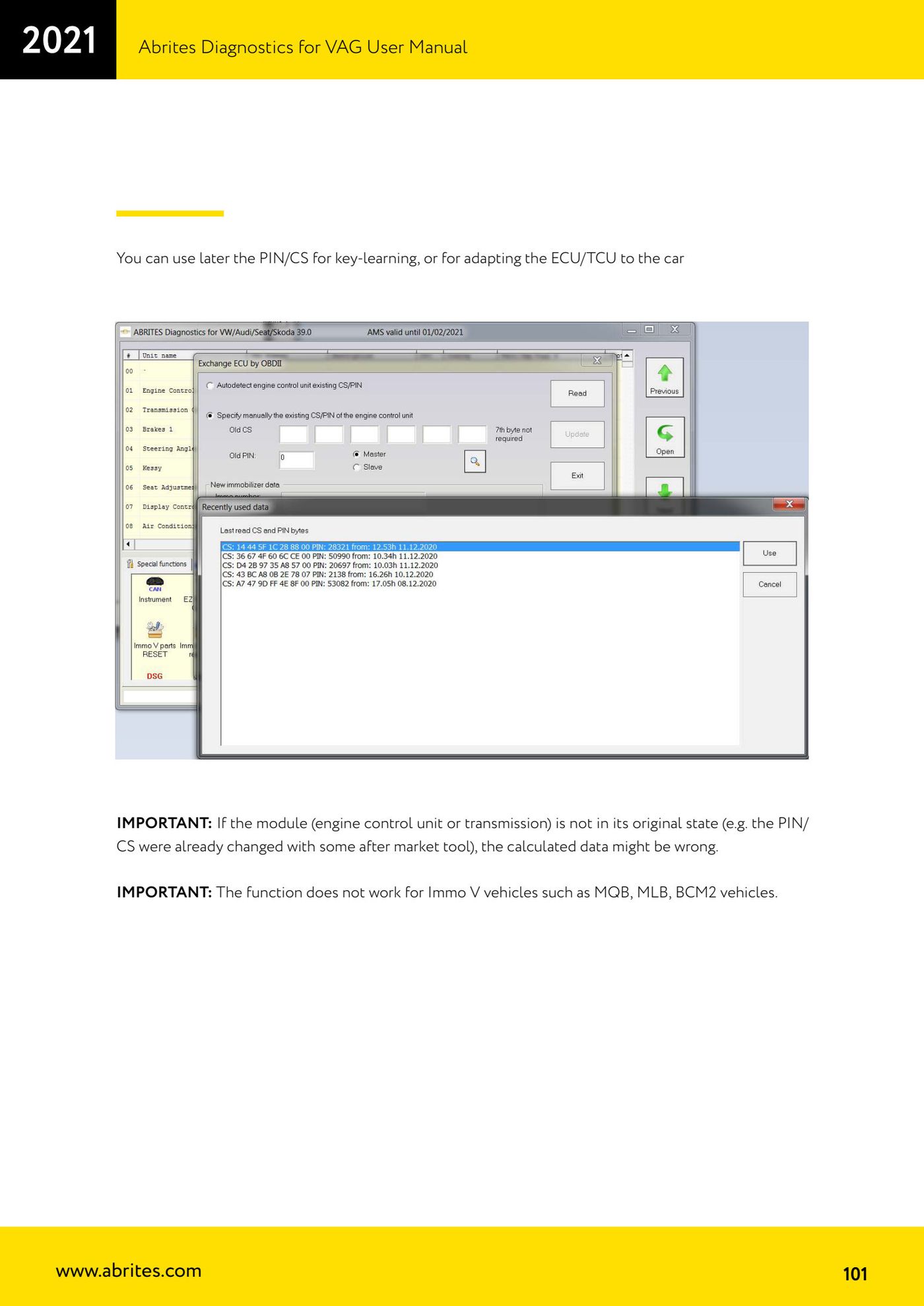

Calcolare PIN e CS di ECU/TCU Immo III e Immo IV — 1Calcolare PIN e CS di ECU/TCU Immo III e Immo IV — 2Calcolare PIN e CS di ECU/TCU Immo III e Immo IV — 3
Fonte: Manuale VAG (Offline), cap. 2.5.11.9 (p.99-101) · ⏱ tempo indicativo variabile
