BCM2 Audi A6/A7/A8 (2010+) con ALL KEYS LOST

Procedura per fare chiavi su Audi A6 / A7 / A8 dal 2010 quando non e' disponibile nessuna chiave. Richiede lettura BCM2, lettura TCU/ECU dal CAN interno, lettura ELV dal LIN interno e un calcolo online che puo' durare fino a 15 ore.

Procedura

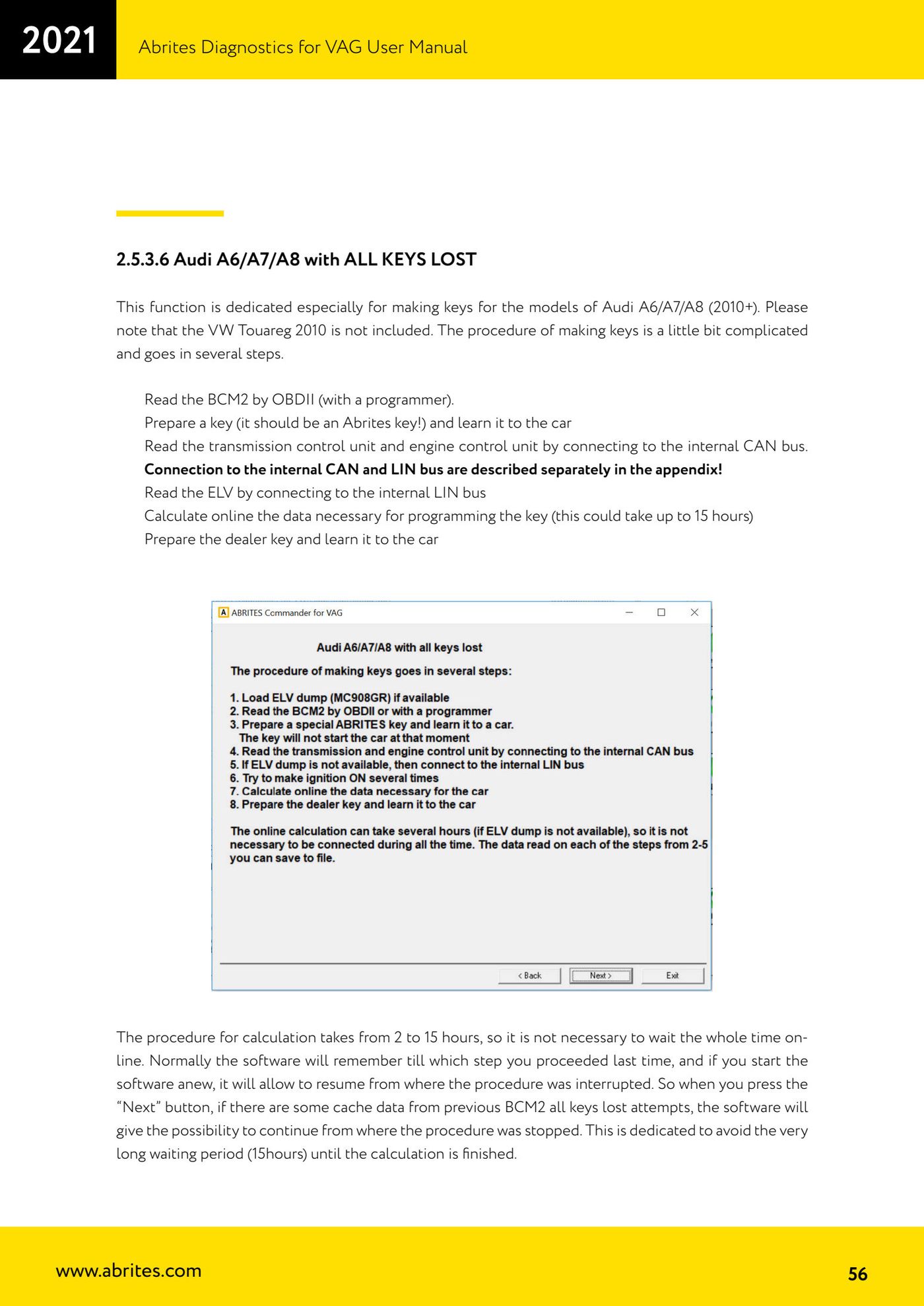

1. Apri la funzione speciale BCM2 e seleziona il gruppo "Audi A6/ A7/ A8 with ALL KEYS LOST".
2. Se disponi di un dump dell'ELV (MC908GR), caricalo con "Load ELV dump": riduce sensibilmente i tempi.
3. Leggi il BCM2 via OBDII (o con programmatore). Essendo tutte le chiavi perse, durante questo passo occorre scollegare e ricollegare l'alimentazione del BCM2.
4. Prepara una chiave (deve essere una chiave Abrites) e apprendila all'auto.
5. Collegati al CAN interno per leggere centralina cambio (TCU) e centralina motore (ECU): non sono leggibili via OBDII, vanno lette sul banco oppure collegando l'AVDI al CAN interno della vettura.
6. Cablaggio CAN interno: individua i cavi CAN arancio/nero e arancio/marrone e collega arancio/nero <-> CAN-H (PIN 6 dell'OBDII), arancio/marrone <-> CAN-L (PIN 14 dell'OBDII), massa <-> GND (PIN 4 dell'OBDII), 12V <-> 12V (PIN 16 dell'OBDII). Sono gli stessi cavi usati per l'adattamento della TCU.

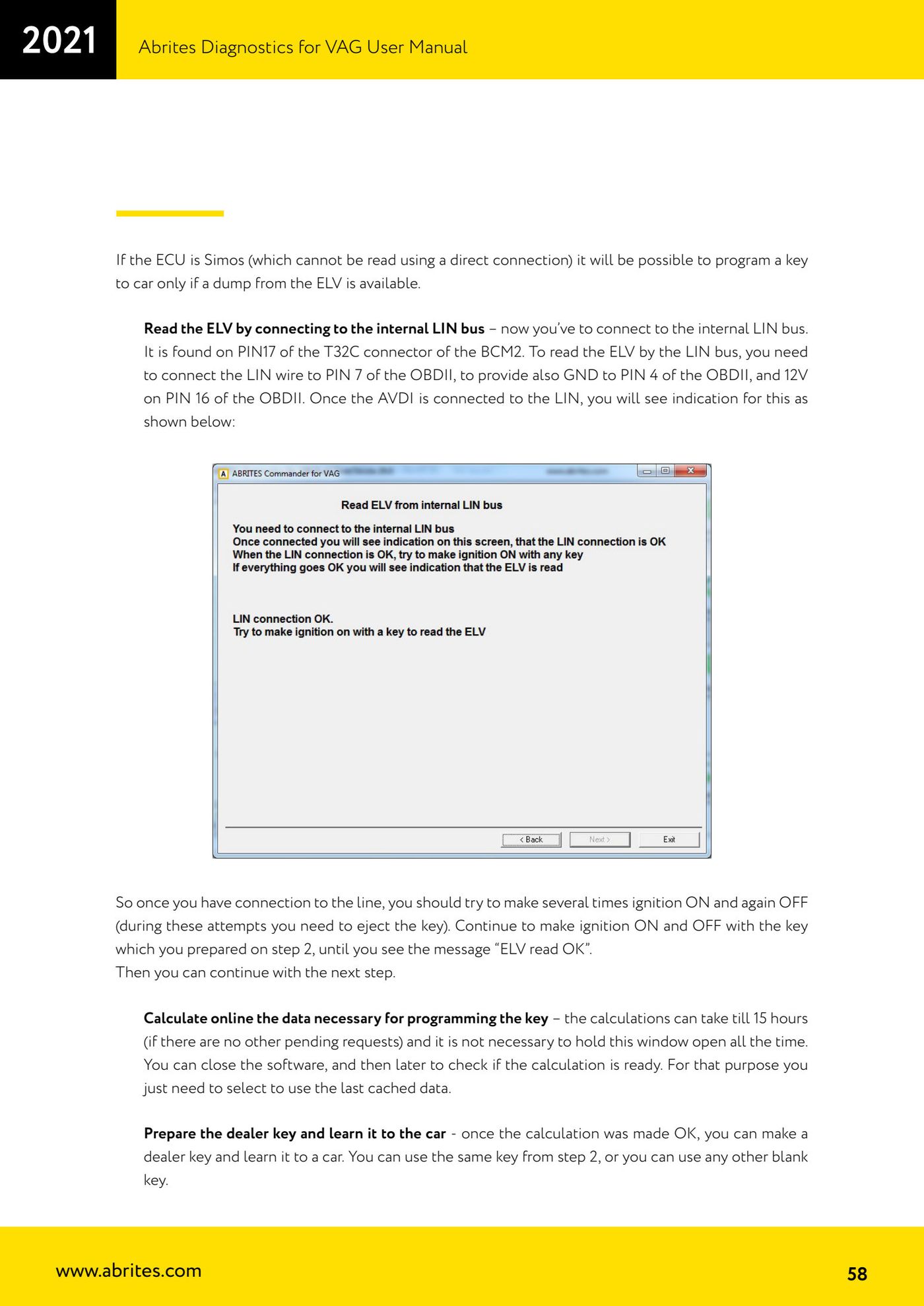

7. Leggi l'ELV collegandoti al bus LIN interno: si trova sul PIN 17 del connettore T32C del BCM2. Collega il filo LIN al PIN 7 dell'OBDII, la massa al PIN 4 dell'OBDII e i 12V al PIN 16 dell'OBDII. Quando l'AVDI e' collegato al LIN comparira' l'apposita indicazione a video.
8. Con il collegamento attivo, esegui piu' volte quadro ON e quadro OFF (durante i tentativi devi estrarre la chiave), usando la chiave preparata al passo 4, finche' non compare il messaggio "ELV read OK".
9. Avvia il calcolo online dei dati necessari alla programmazione della chiave: puo' richiedere da 2 a 15 ore. Non serve tenere la finestra aperta, puoi chiudere il software e ricontrollare piu' tardi selezionando l'uso degli ultimi dati in cache.
10. A calcolo completato, prepara la dealer key e apprendila all'auto: puoi usare la stessa chiave del passo 4 oppure una qualsiasi altra chiave vergine.

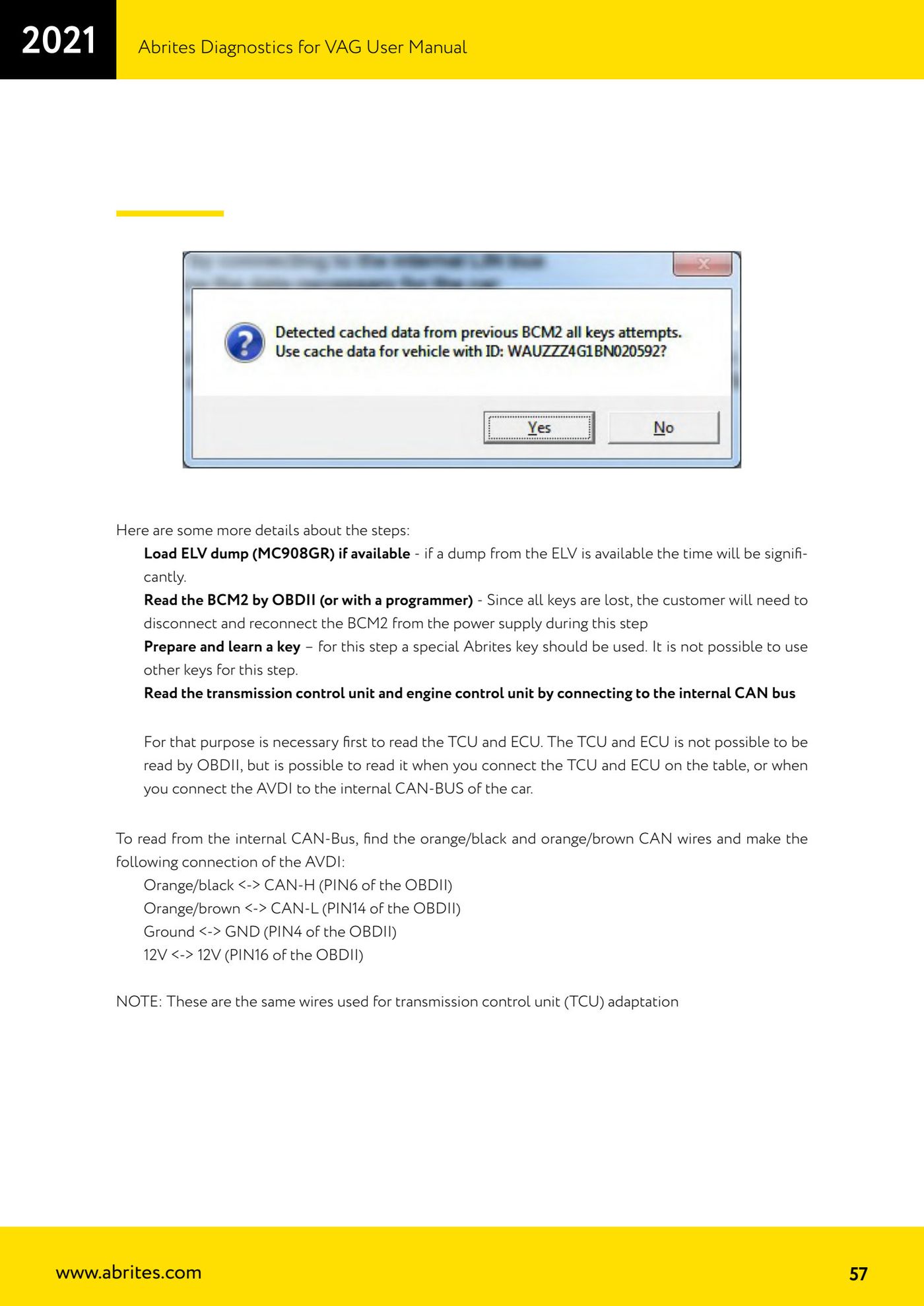

11. Nota: il software ricorda a che punto sei arrivato; premendo "Next", se esistono dati in cache di tentativi precedenti, ti propone di riprendere da dove la procedura era stata interrotta, evitando di rifare l'attesa del calcolo.

Schermate di riferimento
