Bosch EDC17C11, C18, C19, C59 e ME17.9.5 (Opel, Vauxhall, Chevrolet, Saab, Suzuki): schemi di collegamento

Gli schemi per le centraline Bosch del gruppo GM/Opel e derivate, incluse le versioni condivise con Nissan, Renault e Saab e le benzina ME17.9.5 usate anche da Suzuki.

Procedura

1. Individua la sigla dall'etichetta: EDC17C11 TC1766 (Nissan, Opel, Renault, Saab), EDC17C18 TC1766 (Opel), EDC17C19 TC1792 (Opel, Vauxhall, Saab), EDC17C59 TC1767 (Chevrolet, Opel), ME17.9.5 e M17.8.XX TC1767 (Opel, Suzuki).
2. Controlla il microcontrollore Tricore sulla scheda: la EDC17C19 e' l'unica TC1792 del gruppo e non condivide lo schema con le TC1766.

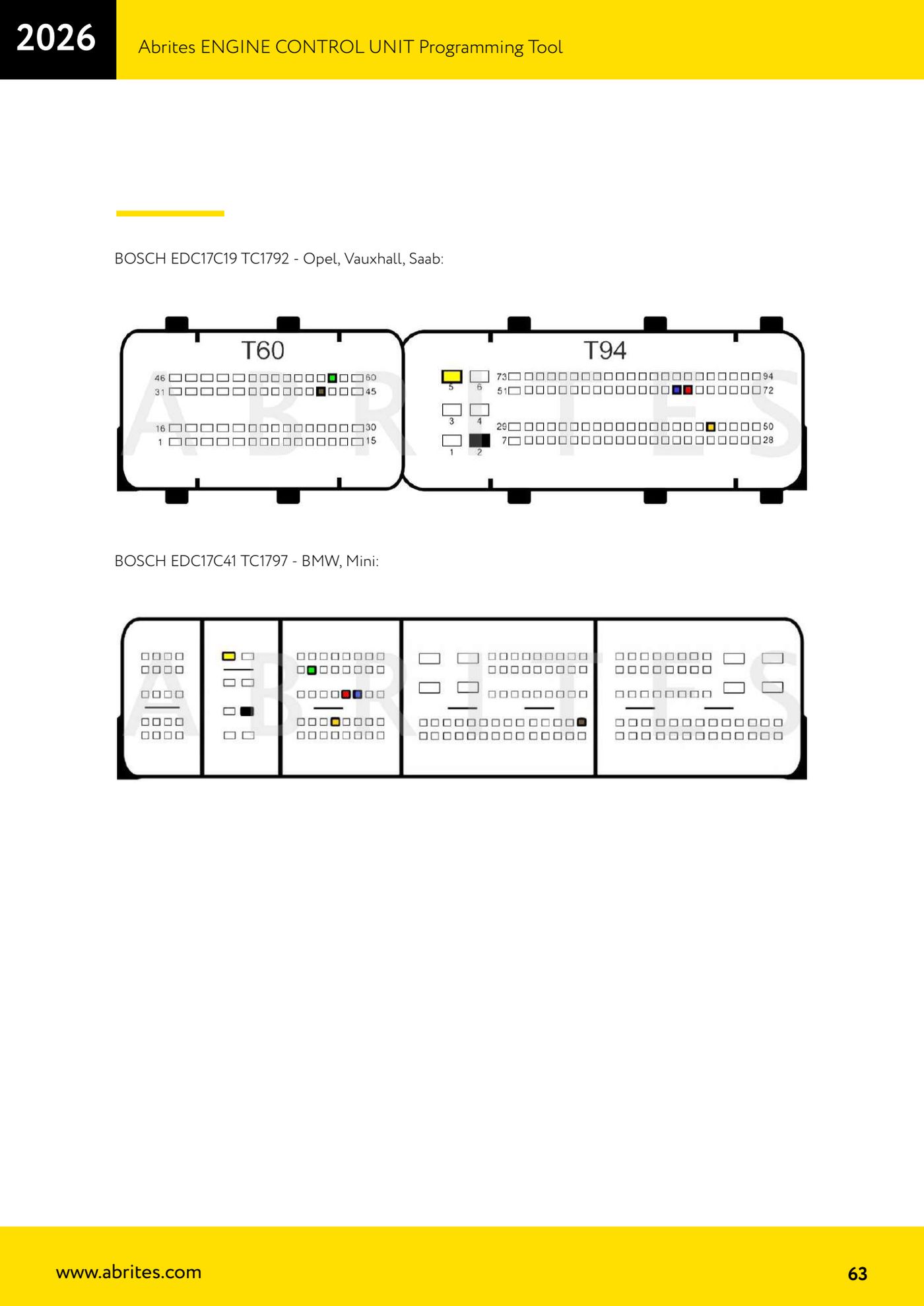

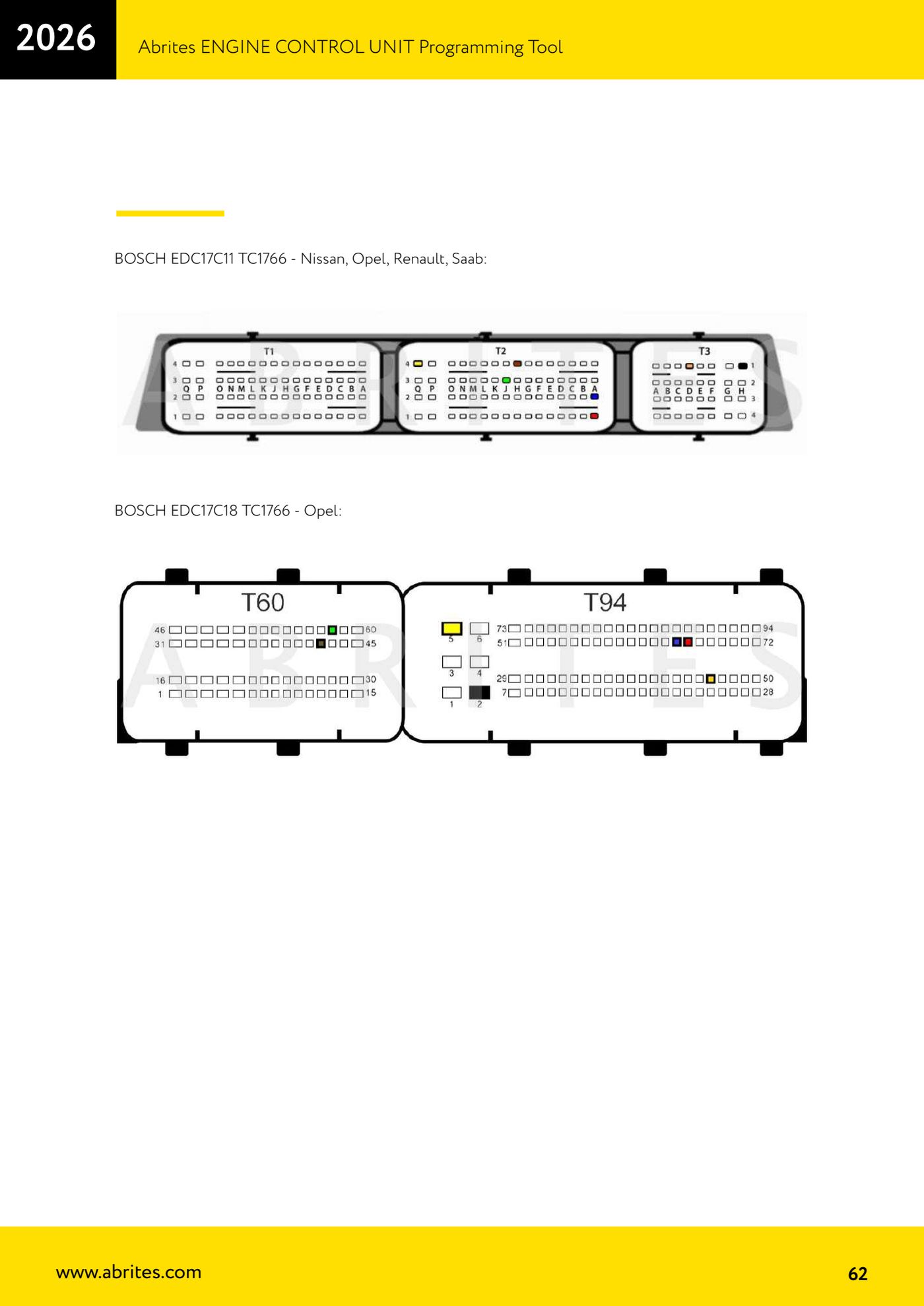

3. Apri la pagina del manuale della voce individuata e prepara il cablaggio secondo il disegno, rispettando numerazione dei pin e colori dei fili.

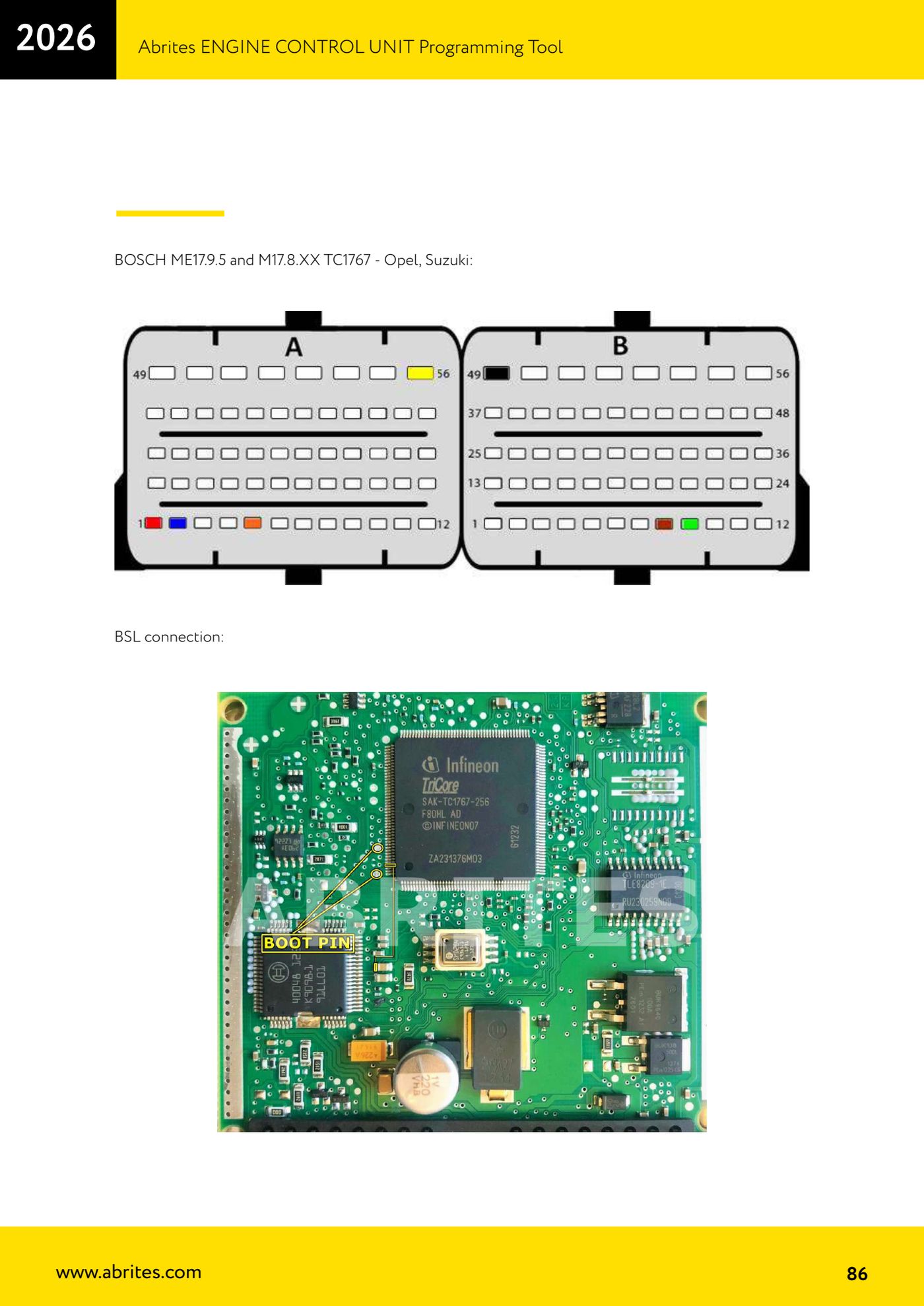

4. Per la ME17.9.5 e le M17.8.XX TC1767 usa in aggiunta lo schema "BSL connection" riportato nella stessa sezione se devi lavorare in boot mode.
5. Alimenta la centralina a banco e verifica la tensione prima di collegare l'AVDI.
6. Collega l'AVDI e avvia la lettura dal software.
7. Salva il file originale letto e conservalo prima di eseguire qualsiasi scrittura.

Schermate di riferimento
