Pinout DB25 ABPROG: costruirsi gli adattatori ZN046, ZN058, ZN078 e ZN086

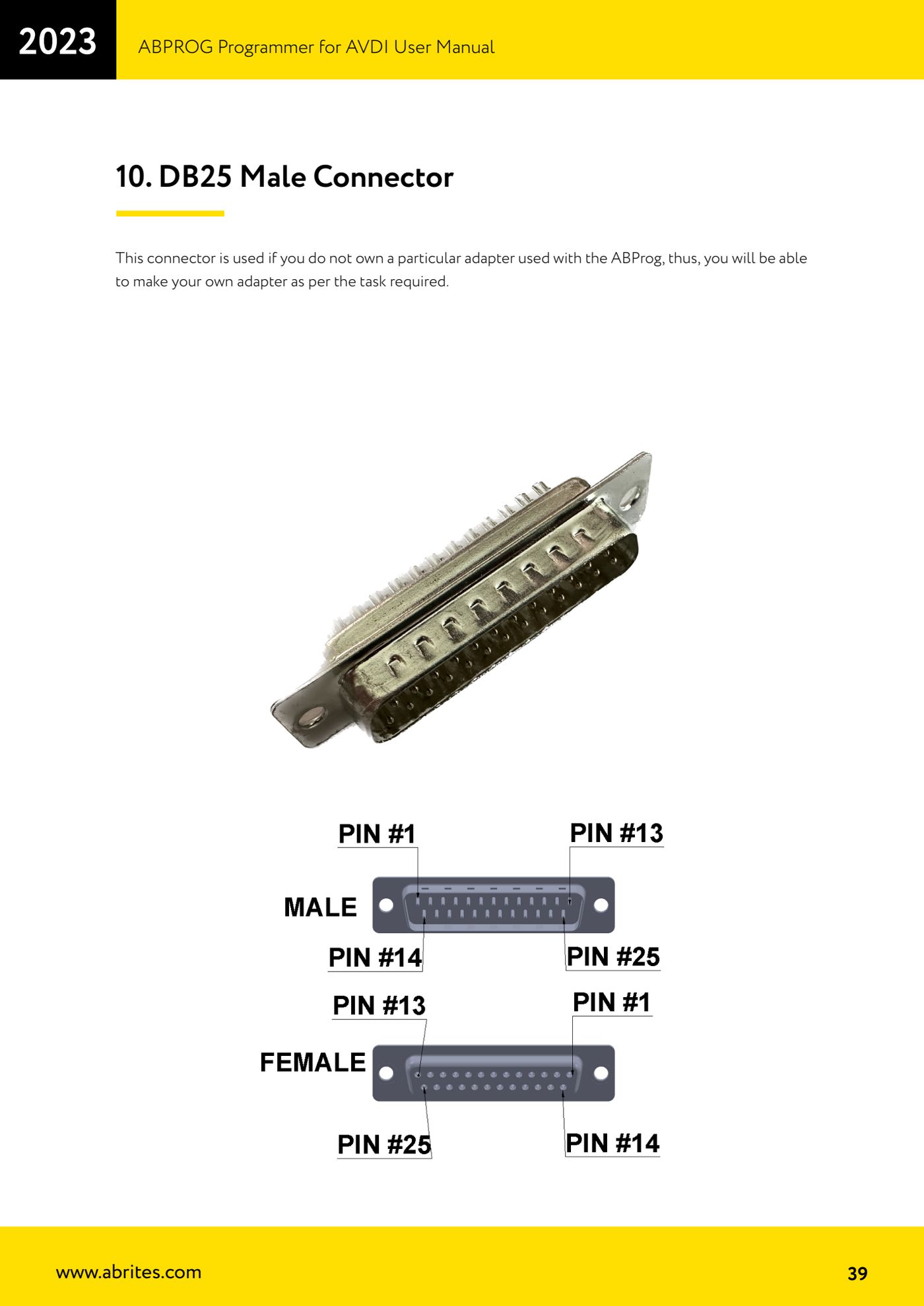

Il connettore DB25 maschio incluso nel set ZN030 permette di costruirsi l'adattatore che serve quando non si possiede quello originale. Qui trovi le piedinature complete riportate dal manuale, con colori dei fili e componenti aggiuntivi.

Procedura

1. Adattatore ZN046 (rinnovo chiavi): PIN 1, PIN 2, PIN 3 e PIN 4 filo rosso; PIN 5 RX filo verde; PIN 6 TX filo bianco; PIN 14 GND filo nero. Monta una resistenza da 38K tra PIN 6 e PIN 14.
2. Adattatore ZN058 (V850E2): PIN 5 RX filo viola; PIN 6 TX filo viola; PIN 13 FLMD0 filo bianco; PIN 14 GND filo nero; PIN 20 +5V filo rosso; PIN 25 Reset filo verde. Monta una resistenza da 10K tra PIN 5 e PIN 20 e un diodo 1N4148 tra PIN 5 e PIN 6.
3. Adattatore ZN078 (V850ES): PIN 5 RX filo viola; PIN 6 TX filo blu; PIN 13 FLMD0 filo bianco; PIN 14 GND filo nero; PIN 20 +5V filo rosso; PIN 25 Reset filo verde.
4. Adattatore ZN086 (MC9S12): PIN 14 GND filo nero da 0.25; PIN 21 +5V filo rosso da 0.25; PIN 11 RST filo giallo da 0.11; PIN 19 BKGD filo verde da 0.14.
5. Salda i fili sul DB25 maschio rispettando numerazione e sezione indicata, e proteggi le saldature con guaina termorestringente.
6. Verifica con il tester continuita' pin per pin e assenza di corti, in particolare tra il pin di alimentazione e GND.
7. Innesta il DB25 cablato nel ZN045, collega il ZN045 all'AVDI e avvia il software ABPROG selezionando la funzione corrispondente all'adattatore che hai replicato.
