Abrites CAN Gateway ZN081: a cosa serve e come si inserisce nel banco AVDI

Il ZN081 CAN Gateway e' il dispositivo Abrites che sincronizza la comunicazione CAN tra moduli che lavorano a velocita' CAN diverse, cosi' da poterli collegare tutti insieme al banco senza il veicolo. Nella sua prima versione e' dedicato ai camion Mercedes-Benz e al loro sistema immobilizzatore: si usa quando devi lavorare fuori dal mezzo su EZS/EIS, MCM e TCU.

Procedura

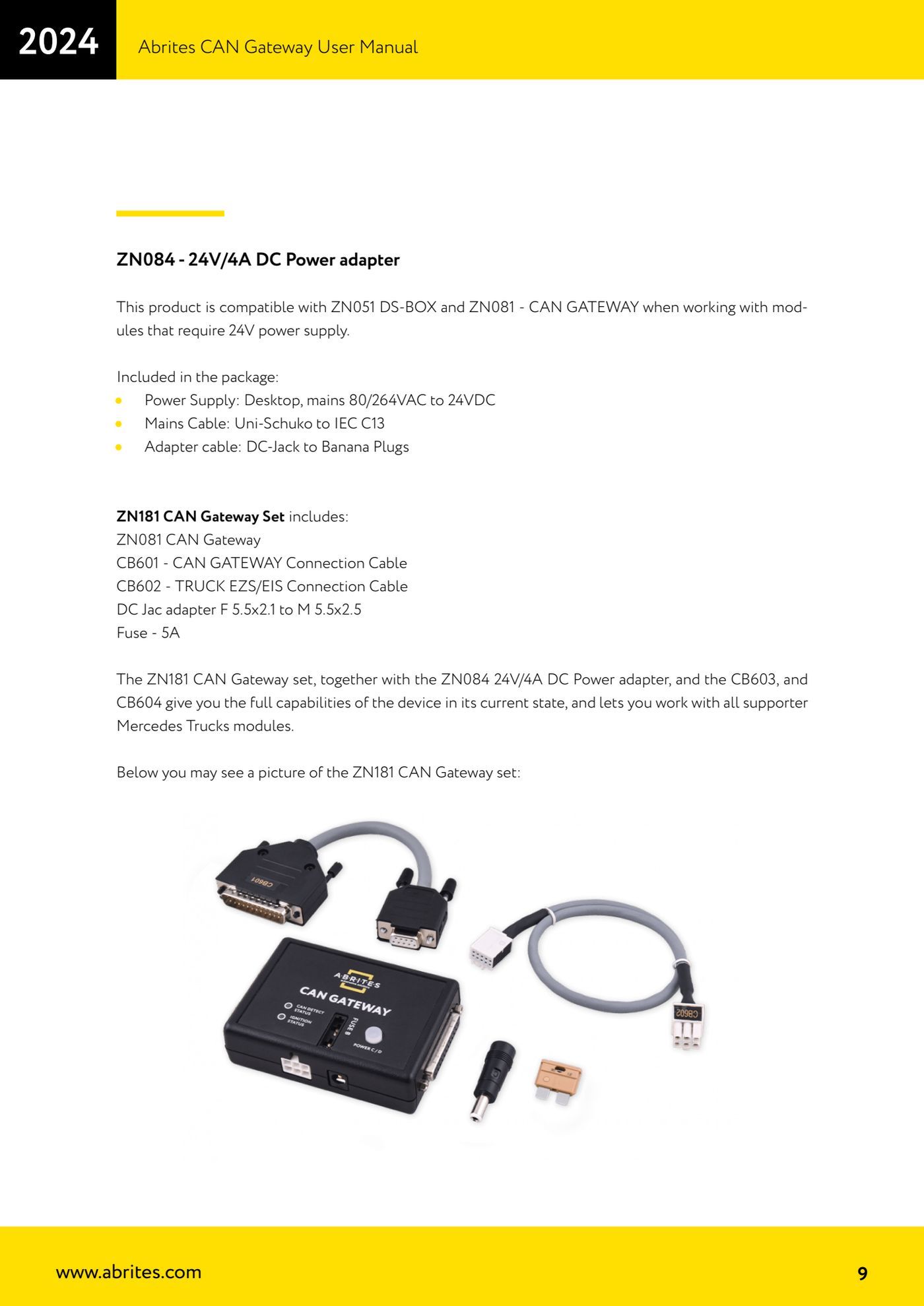

1. Verifica di avere il set ZN181 completo: dispositivo ZN081 CAN Gateway, cavo CB601 (collegamento all'AVDI), cavo CB602 (TRUCK EZS/EIS), adattatore DC Jack F 5.5x2.1 a M 5.5x2.5 e il fusibile da 5A.
2. Aggiungi i complementi non compresi nel set base se devi coprire tutti i moduli: cavo CB603 per gli MCM, cavo CB604 per i TCU/TCM e l'alimentatore ZN084 24V/4A per i moduli che vogliono 24V. Set ZN181 + ZN084 + CB603 + CB604 = capacita' piena del dispositivo allo stato attuale.
3. Identifica i connettori sul ZN081: "A" e' l'ingresso verso l'AVDI (cavo CB601), "B" e' dedicato all'EZS/EIS (cavo CB602), "C" e "D" sono i connettori dove vanno i moduli MCM (CB603) e TCU (CB604).
4. Prepara l'alimentazione: presa per il fusibile da 5A sul dispositivo e presa DC per l'alimentatore 24V. Il ZN084 e' compatibile sia con lo ZN081 CAN Gateway sia con il ZN051 DS-BOX quando servono 24V.
5. Installa e apri il software Abrites Diagnostics for Mercedes Trucks sul PC collegato all'AVDI: e' il software con cui il gateway lavora, non esiste un'applicazione separata del ZN081.
6. Tieni presente lo scopo del prodotto: rendere possibile al banco le procedure legate all'immobilizzatore dei camion Mercedes (sostituzione modulo, lettura/scrittura codifiche, messa a vergine, personalizzazione, attivazione, programmazione chiavi).

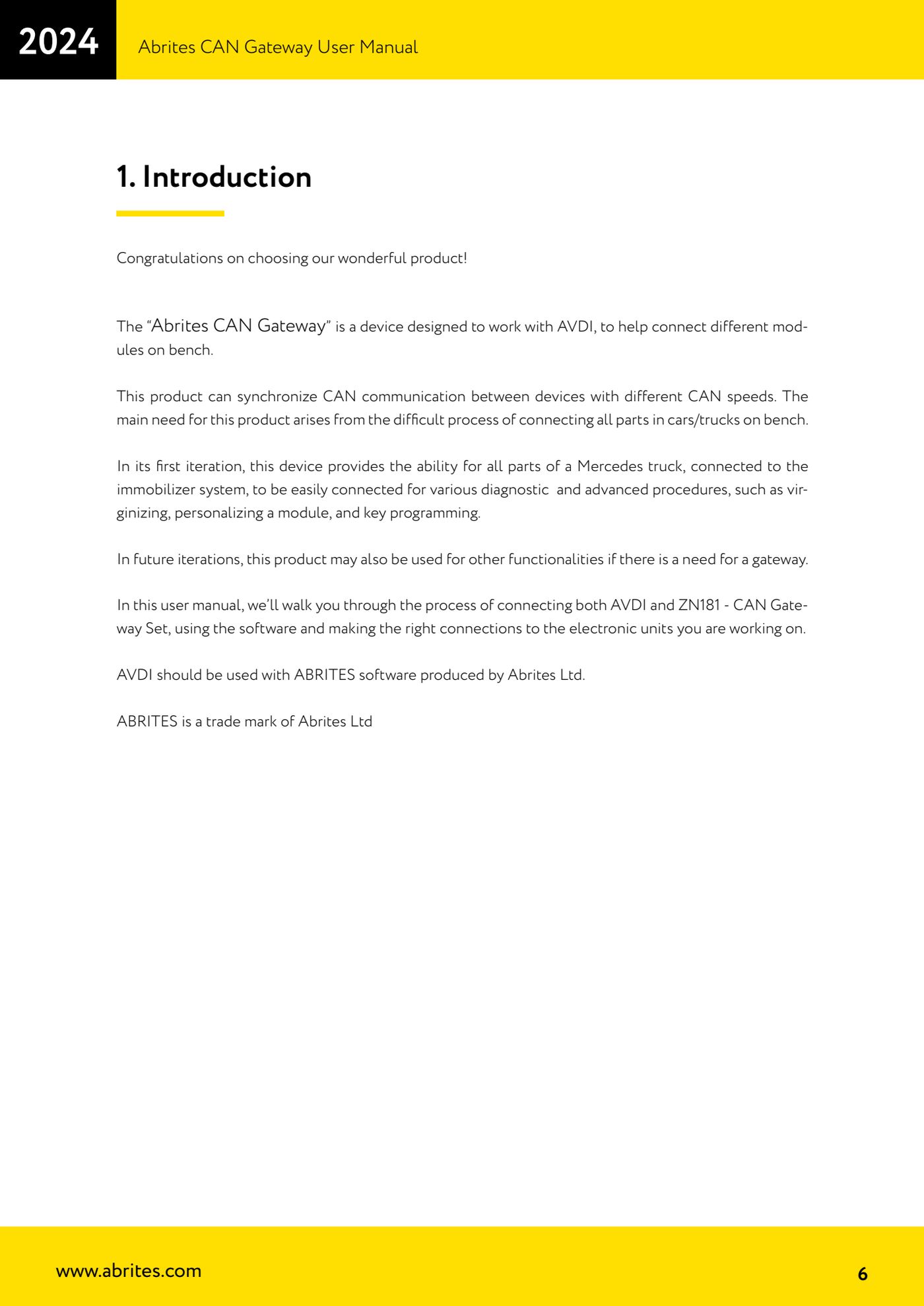

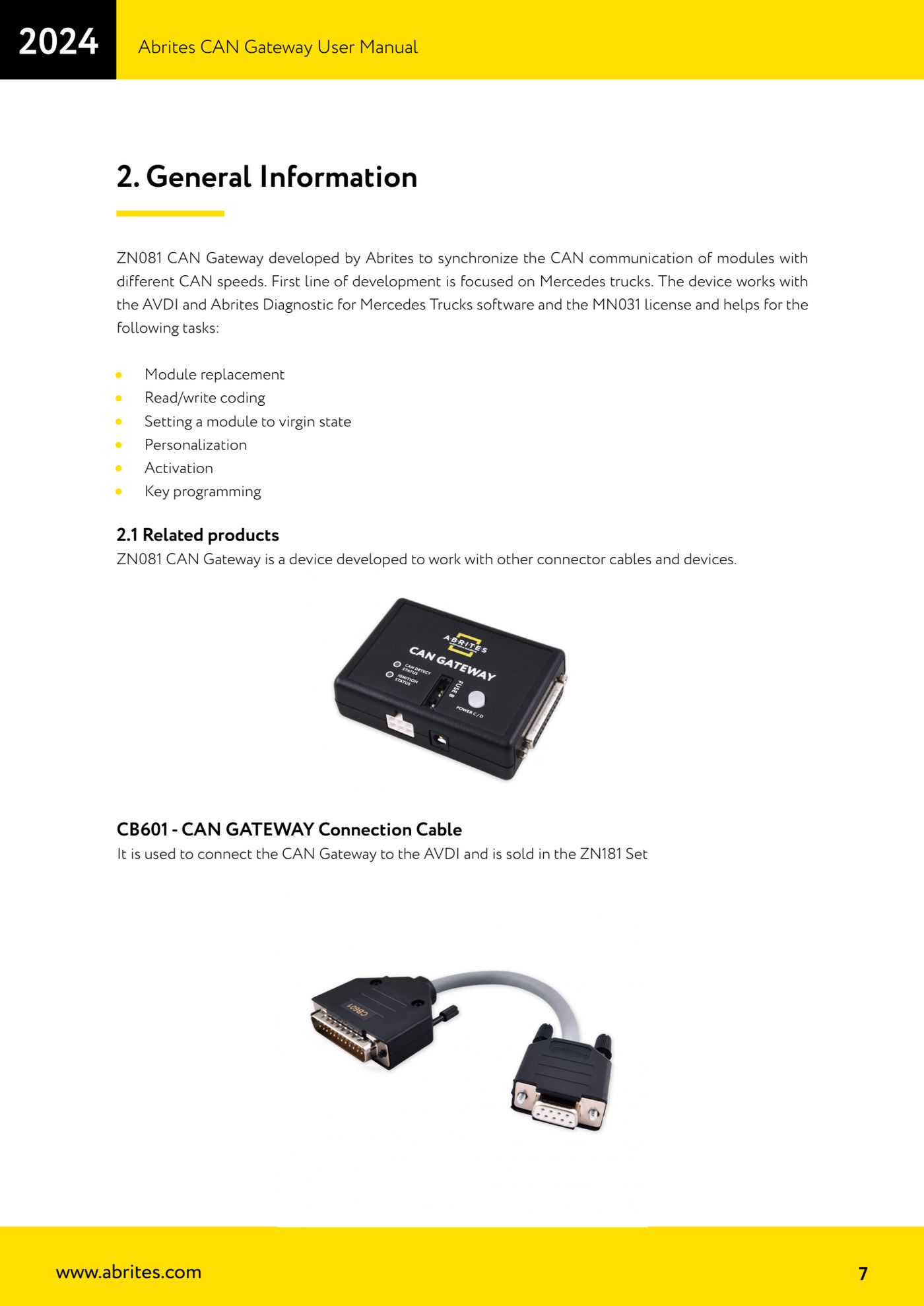

Schermate di riferimento
