Cluster Calibration: taratura chilometraggio su BSI e quadro strumenti (con Disable dashboard synchronisation)

PSA Interfaccia Classica Contachilometri Avanzata ⏱ 15-45 min (fino a 45 min sul quadro C5 II) 10 passi

Quando si sostituiscono moduli con pezzi nuovi o usati serve quasi sempre una ricalibrazione. Questa funzione speciale regola il chilometraggio memorizzato nella BSI e nel quadro strumenti; poiché BSI e quadro sono sincronizzati, l'operazione va fatta su entrambi oppure sulla sola BSI selezionando l'opzione che disabilita la sincronizzazione del quadro.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • Programmatore EEPROM
⚠ AttenzioneLa procedura, come quella di ReadSecurityCode, può durare fino a 15 minuti (45 minuti per il quadro della C5 II) e una qualsiasi interruzione può lasciare l'auto in modalità service: in quel caso va ripresa il prima possibile per riportare la vettura in stato operativo. Per proteggere la batteria togli il fusibile dei tergicristalli e quello degli anabbaglianti, come descritto nella procedura ReadSecurityCode. L'opzione "Write dashboard" è disponibile solo per pochi veicoli e richiede la preselezione manuale del modello. Al termine è molto importante spegnere il quadro e lasciare l'auto ferma qualche minuto perché il nuovo valore venga realmente accettato.

Procedura

  1. Collega l'AVDI alla presa OBD-II con alimentatore esterno inserito e, per risparmiare batteria durante la procedura lunga, togli il fusibile dei tergicristalli e quello degli anabbaglianti.
  2. Apri la funzione speciale Calibration e seleziona il veicolo e l'unità su cui operare. Se non sei sicuro del modello o dell'unità, lascia entrambe le voci su "< AUTO DETECT >".
  3. Clicca "Connect" per leggere il chilometraggio attuale.
  4. Scegli come lavorare tra le due opzioni disponibili: "Disable dashboard synchronisation" rimuove la sincronizzazione tra quadro e BSI, così si regola solo la BSI e il quadro visualizza il chilometraggio della BSI indipendentemente dal proprio valore interno.
  5. In alternativa usa "Write dashboard": il chilometraggio del quadro viene aggiornato insieme a quello della BSI. Attenzione: questa opzione è disponibile solo per alcuni veicoli (Citroën C2, C5 II, C4 II, DS4, DS5, Peugeot 508) e richiede che il modello veicolo sia preselezionato manualmente.
  6. Inserisci il nuovo valore di chilometraggio e avvia la procedura, senza interromperla: può richiedere fino a 15 minuti, e fino a 45 minuti sul quadro della C5 II.
  7. Casi particolari: i quadri di Peugeot 308 e Peugeot 407 con BSI Siemens vanno smontati e regolati a mano con un programmatore EEPROM lavorando sul dump. Puoi impostarli a 0 km perché, una volta ricollegati alla BSI, riprendono da questa il chilometraggio corretto.
  8. Quando compare il messaggio finale, spegni il quadro (ignition OFF) e lascia l'auto intatta per qualche minuto: serve perché il nuovo valore di odometro venga effettivamente accettato dalla vettura.
  9. Riapri la funzione e premi di nuovo "Connect" per verificare che il chilometraggio sia stato modificato correttamente.
  10. Se la procedura si è interrotta e l'auto è rimasta in modalità service, riprendila appena possibile per riportarla in stato operativo.

Schermate di riferimento

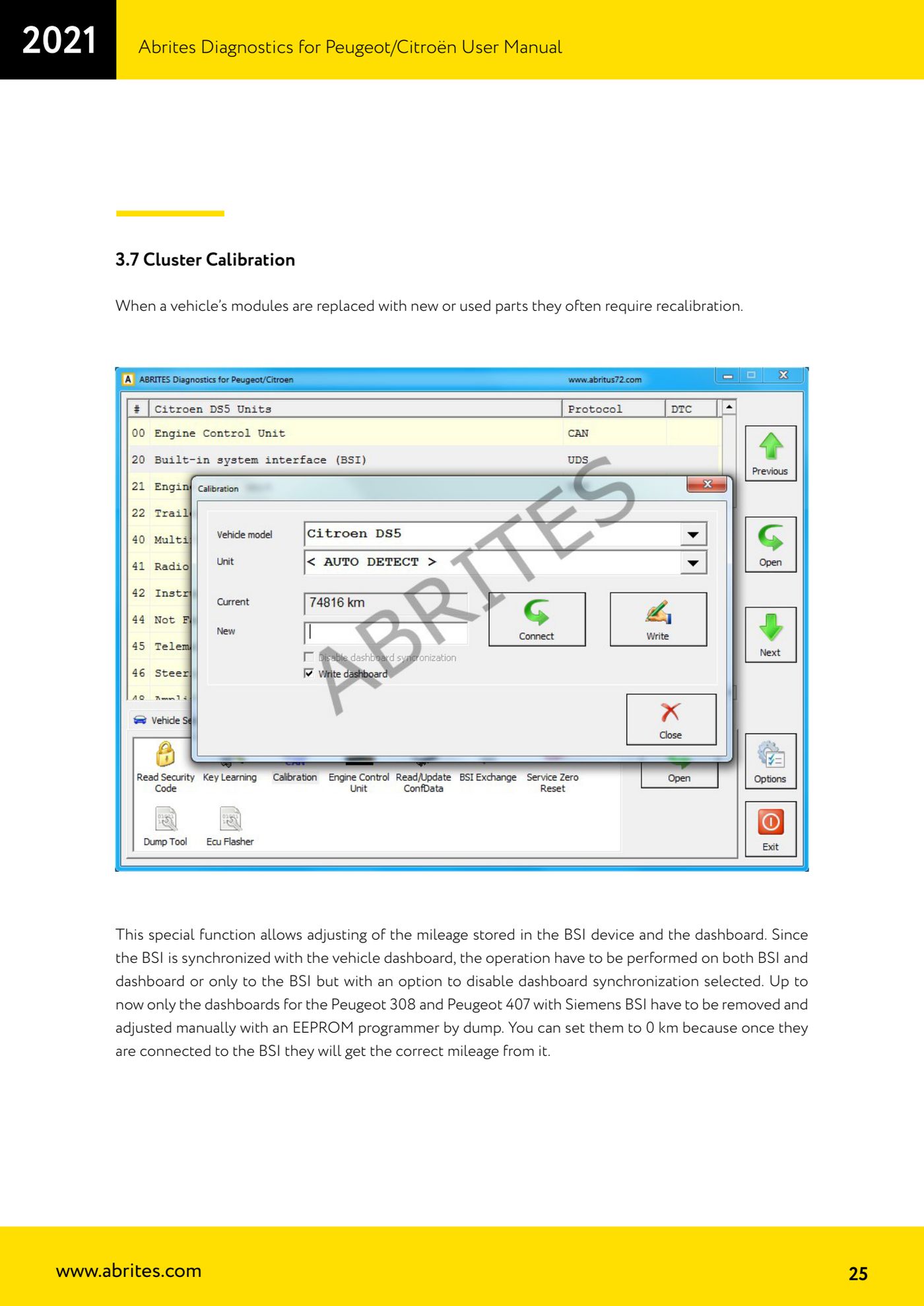

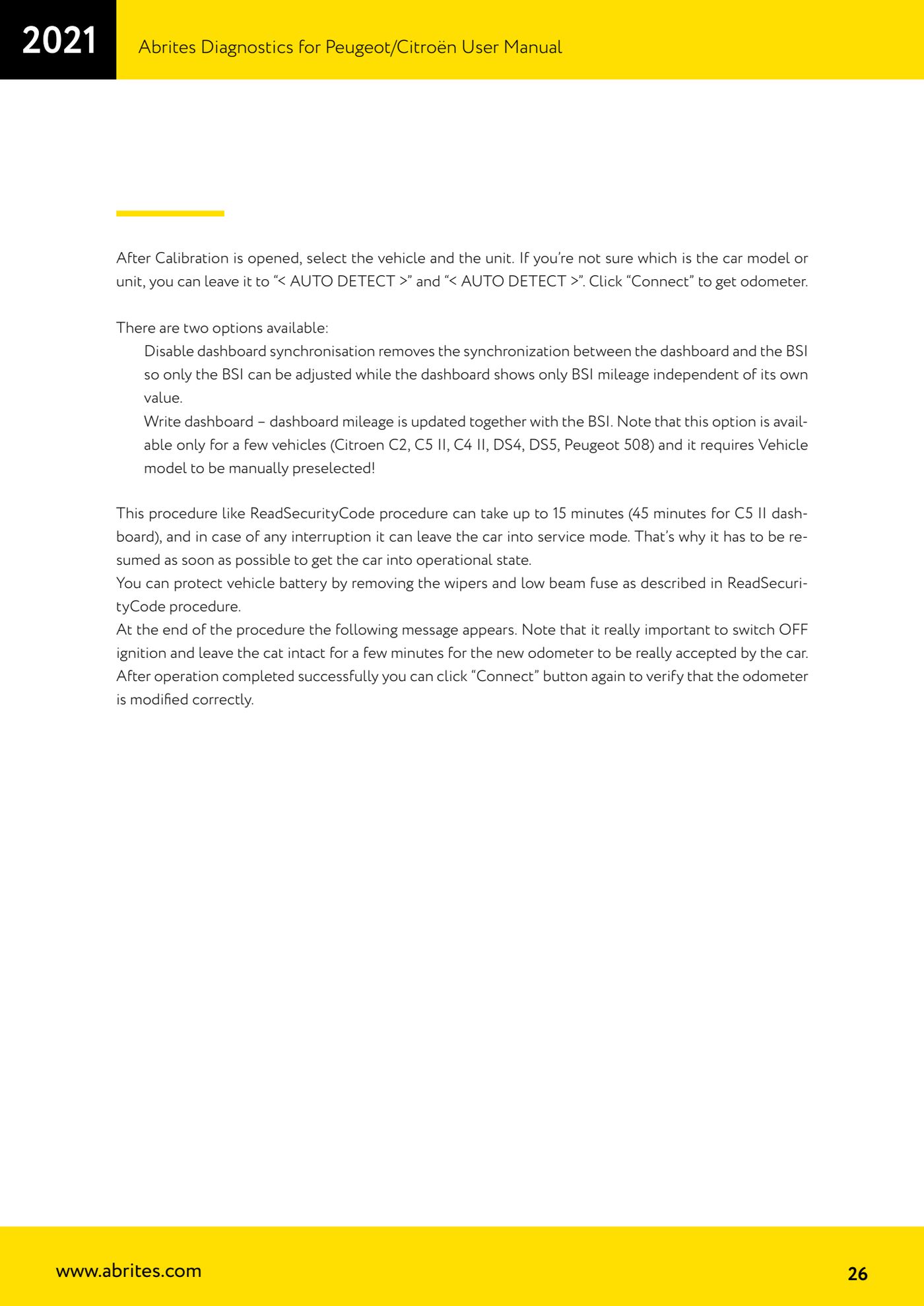

Cluster Calibration: taratura chilometraggio su BSI e quadro strumenti (con Disable dashboard synchronisation) — 1Cluster Calibration: taratura chilometraggio su BSI e quadro strumenti (con Disable dashboard synchronisation) — 2
Fonte: Manuale Peugeot/Citroën (interfaccia classica), cap. 3.7 (p.25-26) · ⏱ tempo indicativo 15-45 min (fino a 45 min sul quadro C5 II)
