Schemi di cablaggio al banco delle centraline BMW (MSD80/81, MSD85/87, MSV90, MEVD17.2.9)

BMW Interfaccia Nuova Appendici Avanzata ⏱ variabile 8 passi

Raccolta degli schemi di collegamento al banco delle centraline BMW piu' comuni. Alcune ECU devono essere lette al banco in boot mode e quindi vanno aperte; altre non richiedono la lettura in boot mode e si cablano facilmente con la Distribution Box ZN051.

Licenze necessarie

  • —

Hardware / cavi

  • AVDI
  • ZN051
⚠ AttenzioneSulla MEVD17.2.9 il cablaggio NON e' lo stesso per le due letture: la lettura della password TPROT e quella della DFlash richiedono collegamenti diversi. Non usare lo stesso schema per entrambe.

Procedura

  1. Verifica il tipo di centralina: alcune ECU BMW richiedono la lettura al banco in boot mode e vanno quindi aperte; altre si cablano al banco senza boot mode.
  2. Per le ECU che non richiedono il boot mode, usa la Distribution Box ZN051 seguendo lo schema di cablaggio del tipo di centralina.

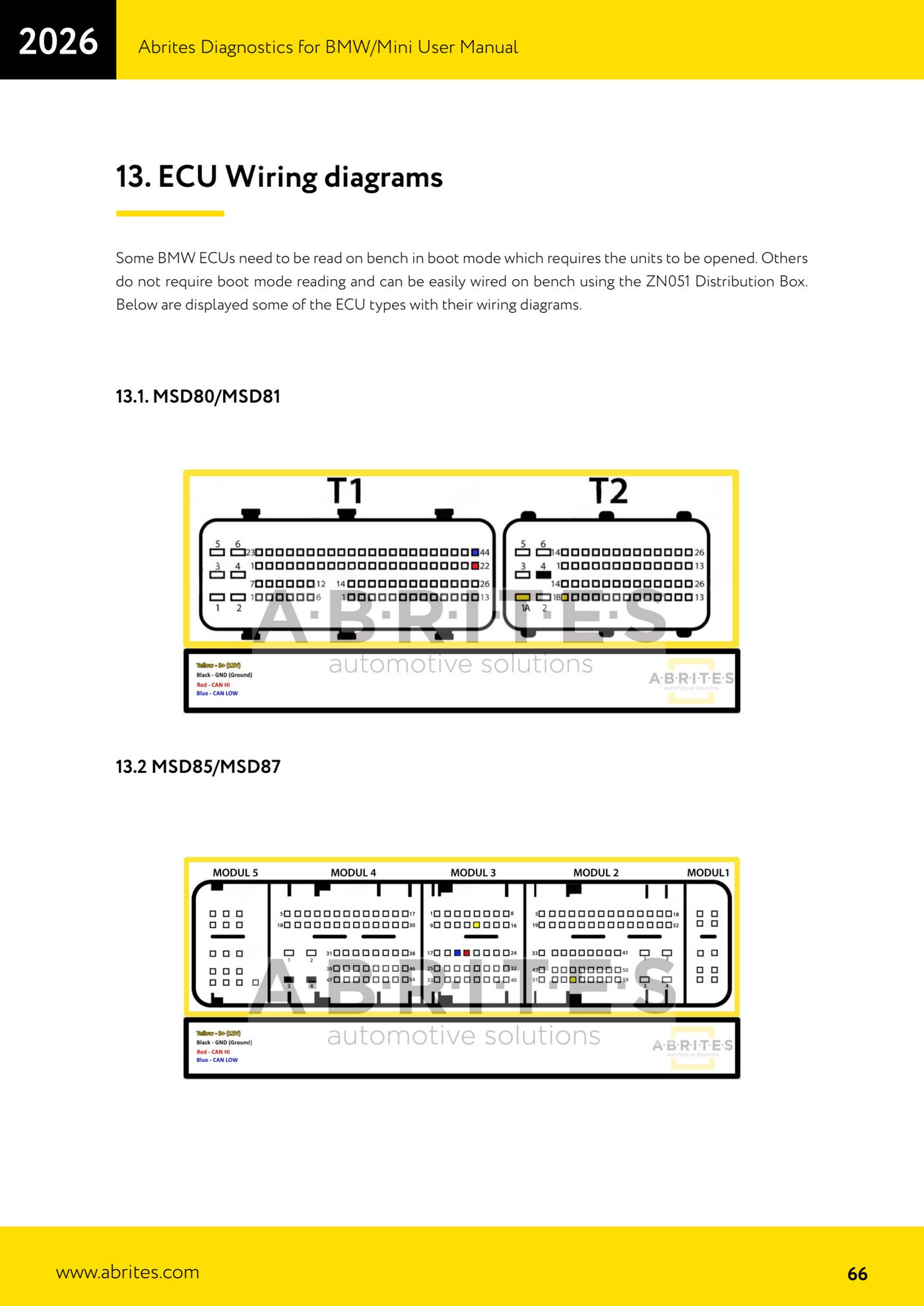

  3. MSD80/MSD81: collega secondo lo schema dedicato riportato al cap. 13.1.
  4. MSD85/MSD87: collega secondo lo schema dedicato riportato al cap. 13.2.

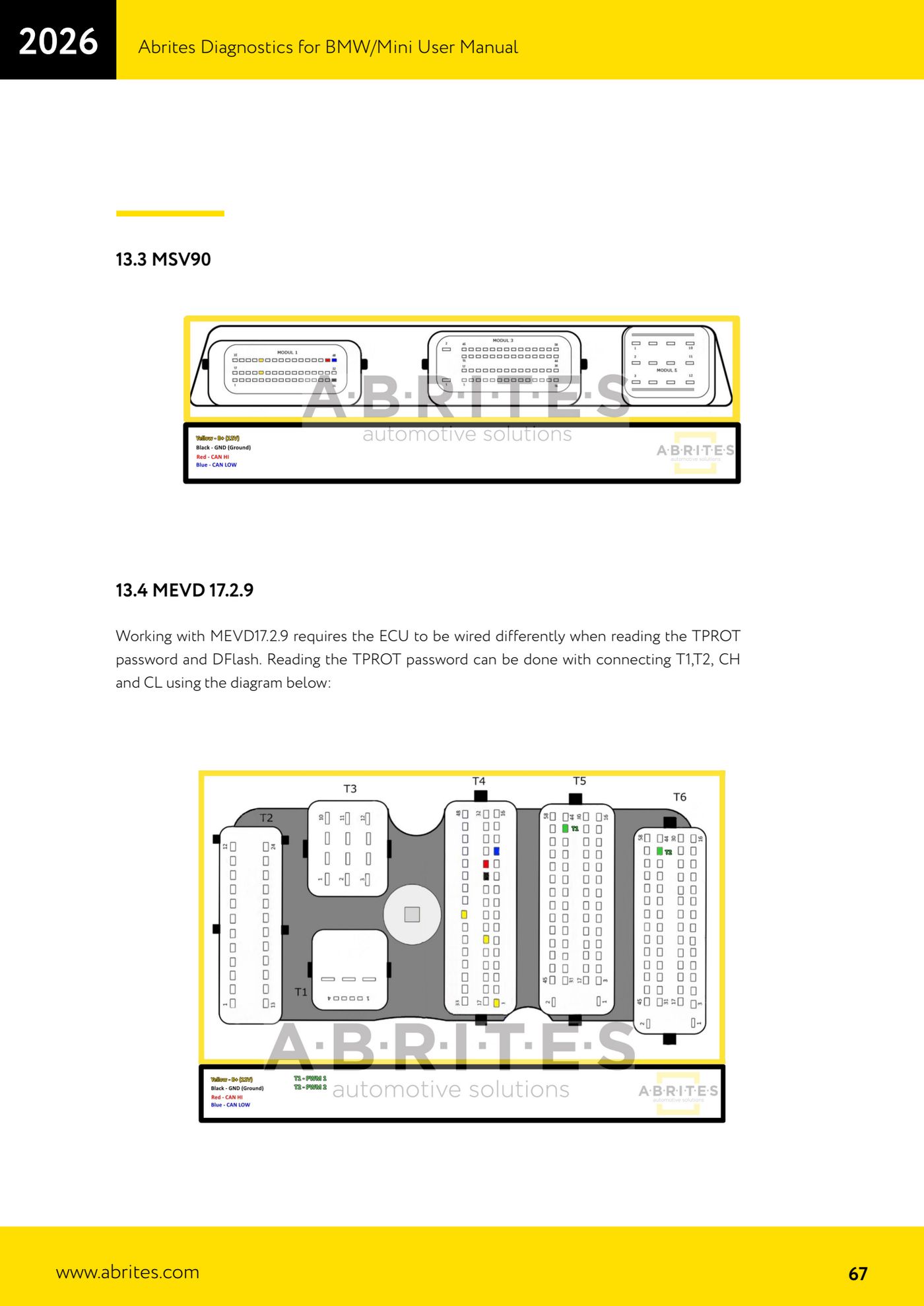

  5. MSV90: collega secondo lo schema dedicato riportato al cap. 13.3.
  6. MEVD 17.2.9 - lettura della password TPROT: collega T1, T2, CH e CL secondo lo schema del cap. 13.4.

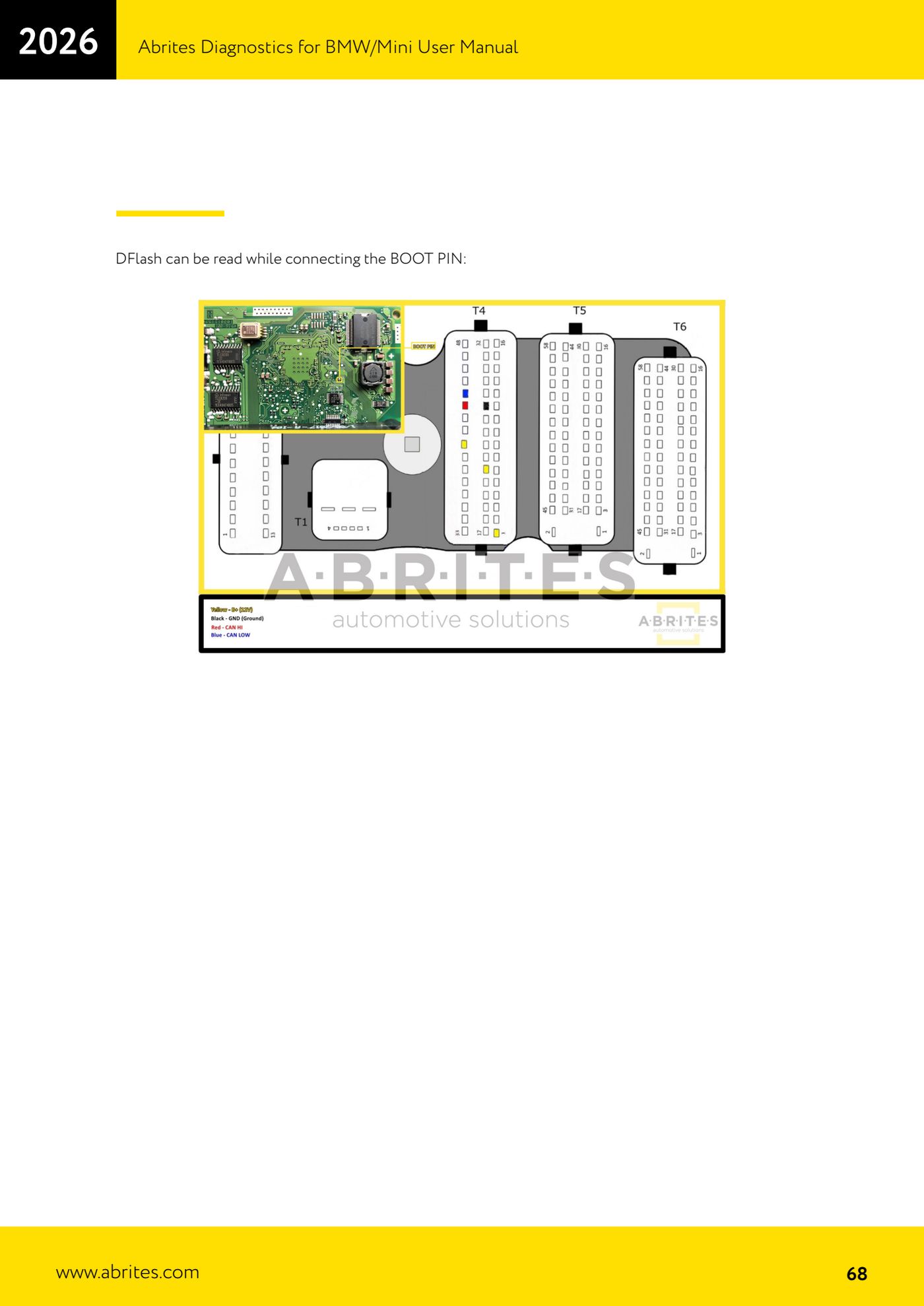

  7. MEVD 17.2.9 - lettura della DFlash: rifai il cablaggio collegando il BOOT PIN come da schema di pagina 68.
  8. Ricontrolla i collegamenti prima di alimentare la centralina, poi procedi con la lettura dal software.

Schermate di riferimento

Schemi di cablaggio al banco delle centraline BMW (MSD80/81, MSD85/87, MSV90, MEVD17.2.9) — 1Schemi di cablaggio al banco delle centraline BMW (MSD80/81, MSD85/87, MSV90, MEVD17.2.9) — 2Schemi di cablaggio al banco delle centraline BMW (MSD80/81, MSD85/87, MSV90, MEVD17.2.9) — 3
Fonte: Manuale BMW/Mini, terza parte, cap. 13 (p.66-68) · ⏱ tempo indicativo variabile
