Lectura y clonado de módulos con MC9S12 xExxx mediante el adaptador ZN086

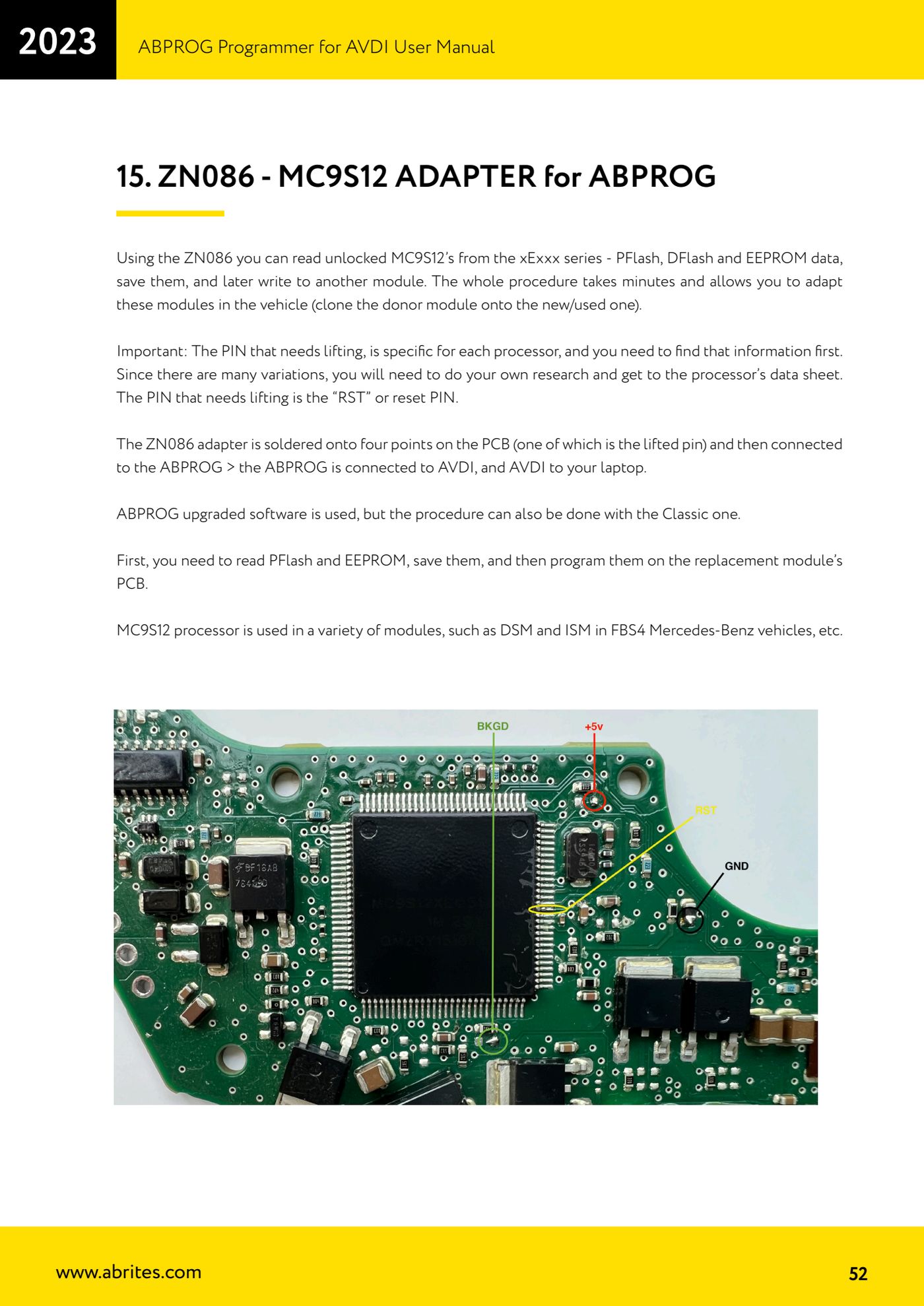

Con el ZN086 puedes leer PFlash, DFlash y datos EEPROM de los procesadores MC9S12 de la serie xExxx que no estén bloqueados, guardarlos y reescribirlos en otro módulo: en la práctica clonas el módulo donante en uno nuevo o de segunda mano y lo adaptas al vehículo. El MC9S12 se encuentra en módulos como los DSM e ISM de los Mercedes-Benz FBS4.

Procedimiento

1. Identifica el procesador MC9S12 del módulo y comprueba que sea de la serie xExxx y que no esté bloqueado.
2. Busca el datasheet de ese procesador concreto y localiza la posición de la patilla RST (reset).
3. Levanta la patilla RST del pad de la placa con el máximo cuidado.
4. Suelda el adaptador ZN086 en los cuatro puntos previstos de la placa, uno de los cuales es precisamente la patilla RST levantada, respetando el patillaje del DB25: PIN 14 GND cable negro 0.25, PIN 21 +5V cable rojo 0.25, PIN 11 RST cable amarillo 0.11, PIN 19 BKGD cable verde 0.14.
5. Conecta el ZN086 al ABPROG, el ABPROG al AVDI y el AVDI al portátil.

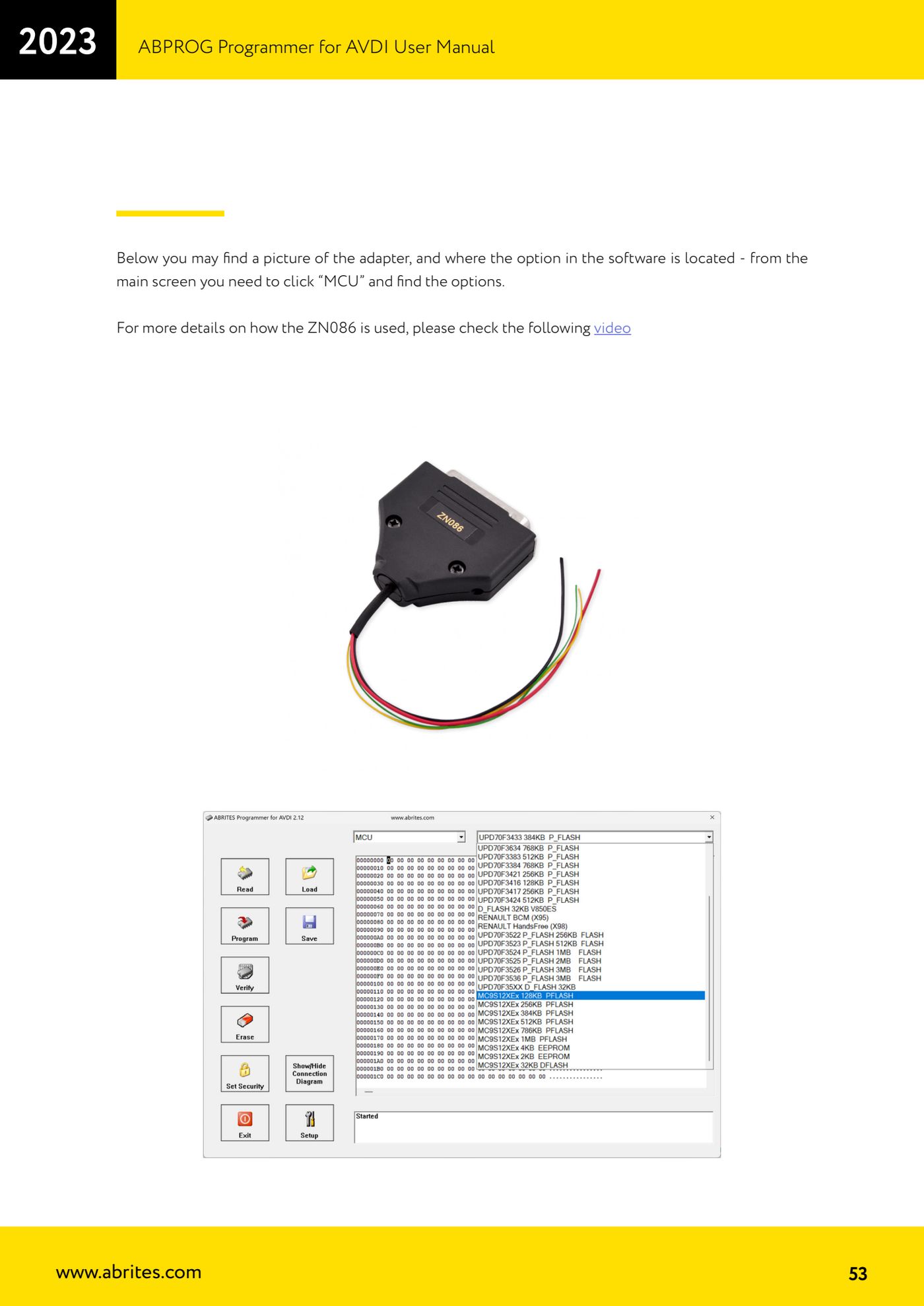

6. Abre el software (se usa la versión Upgraded de ABProg, aunque el procedimiento también se puede hacer con la Classic), haz clic en "MCU" desde la pantalla principal y busca las opciones para el MC9S12.
7. Lee la PFlash y la EEPROM del módulo donante y guarda los ficheros en el ordenador.
8. Prepara el módulo de recambio de la misma forma (patilla RST levantada y ZN086 soldado) y escribe en él los ficheros leídos del donante.
9. Monta el módulo clonado en el vehículo y comprueba que funcione.

Capturas de referencia
