Kit programador Abrites RH850/V850 (ZN085): contenido, alimentación y conexión al ordenador

El programador Abrites ZN085 lee los procesadores RH850 y lee/escribe los procesadores V850 montados en cuadros de instrumentos, BCM y HFM. Esta guía explica qué contiene el kit, cómo alimentarlo correctamente y cómo conectarlo al ordenador junto con el AVDI antes de cualquier trabajo.

Procedimiento

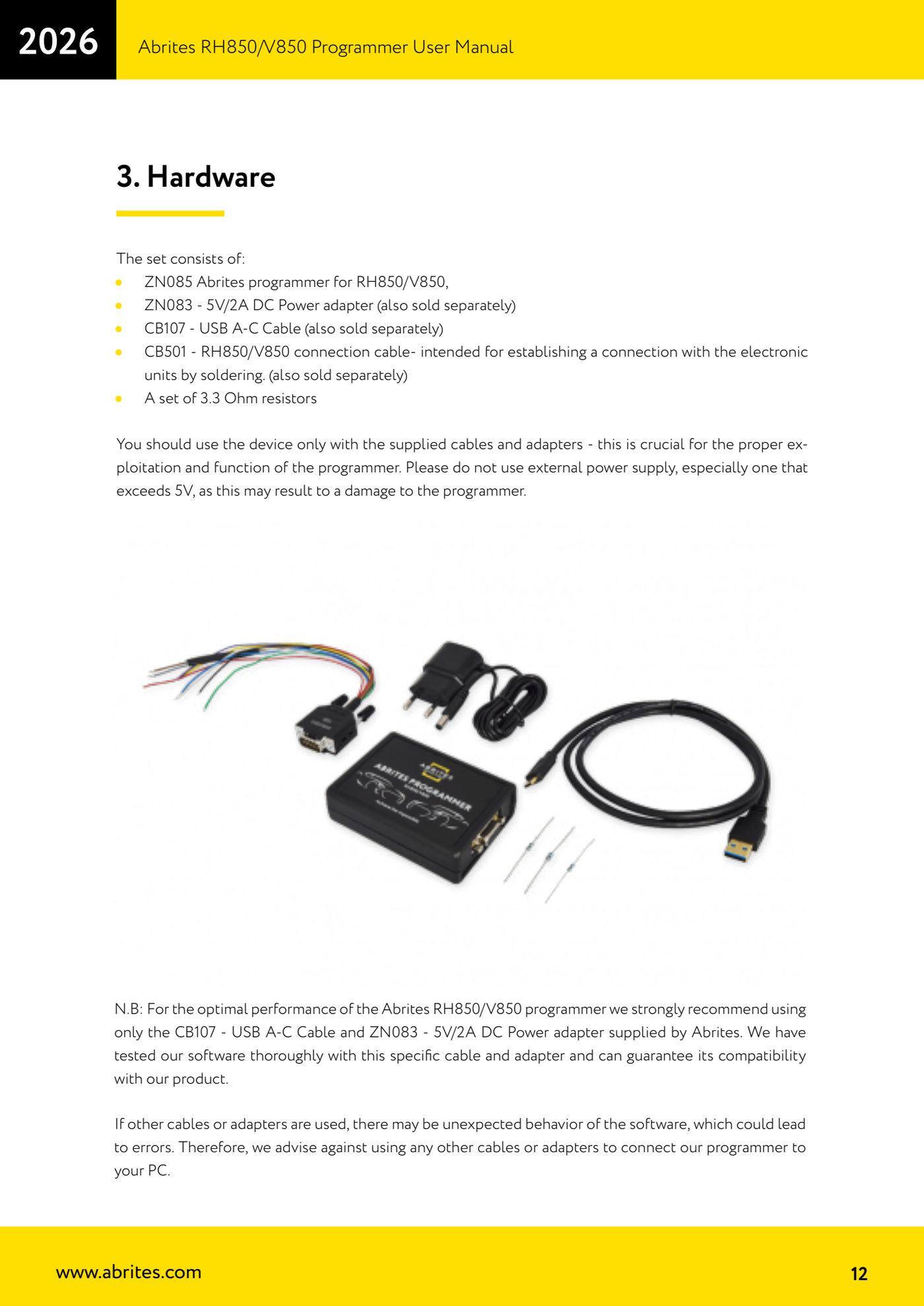

1. Comprueba el contenido del kit: programador ZN085 para RH850/V850, alimentador DC ZN083 de 5V/2A, cable USB A-C CB107, cable de conexión CB501 (para conectarse a las unidades electrónicas mediante soldadura) y un juego de resistencias de 3.3 Ohm.

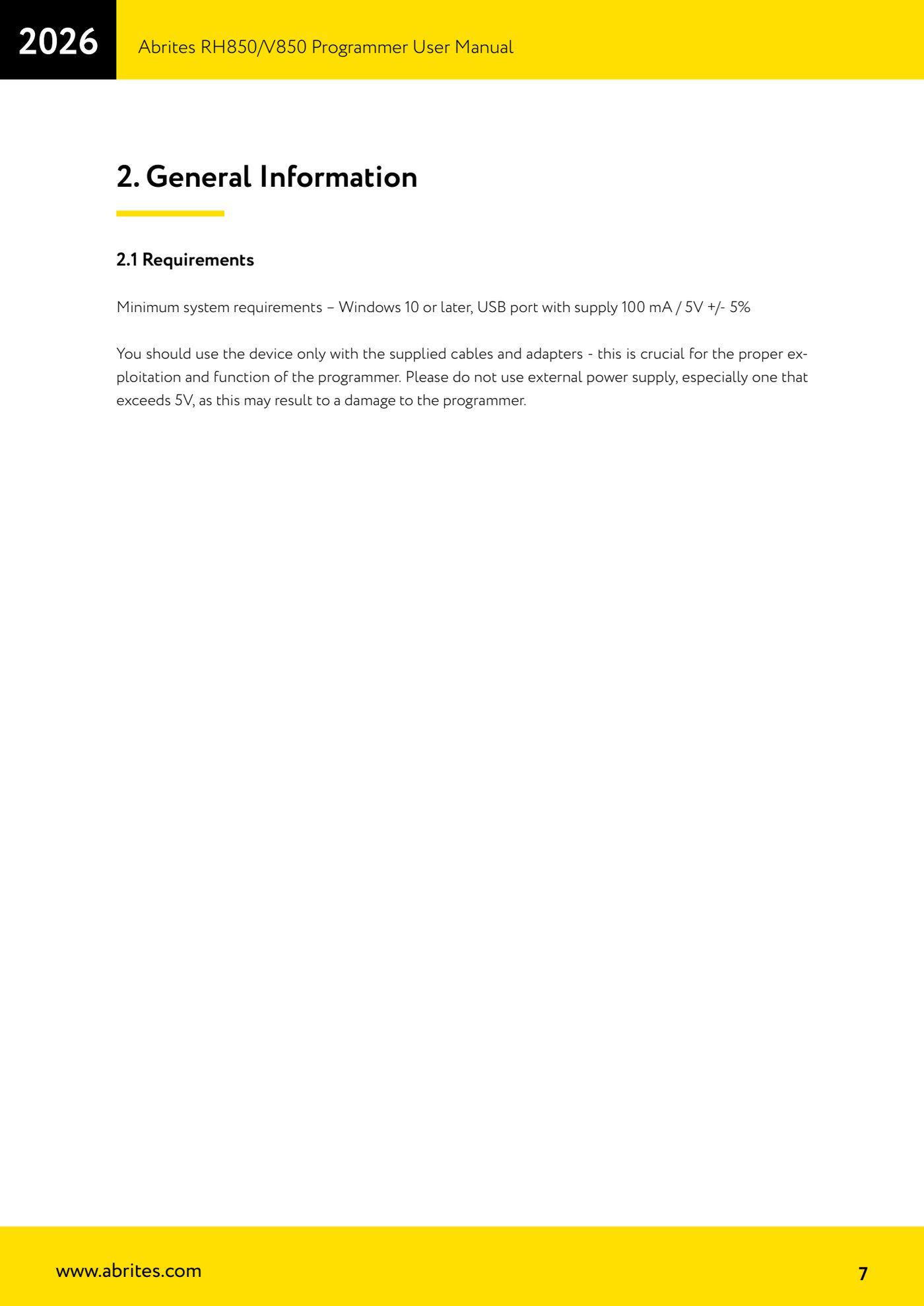

2. Revisa los requisitos del ordenador: Windows 10 o posterior y un puerto USB capaz de dar 100 mA a 5V +/- 5%.
3. Alimenta el programador únicamente con el adaptador ZN083 de 5V/2A que viene en el kit. Ningún otro alimentador, ninguna tensión superior a 5V.
4. Conecta el ZN085 al ordenador usando exclusivamente el cable CB107 USB A-C suministrado por Abrites.
5. Conecta también el AVDI al ordenador por USB: los dos dispositivos tienen que estar presentes en el ordenador para poder trabajar.
6. Conecta los dispositivos directamente al portátil siempre que puedas. Si no es posible, usa un hub USB con alimentación propia: los hubs normales no tienen capacidad de alimentación suficiente para aguantar el AVDI, el PROTAG y el ZN085 a la vez.

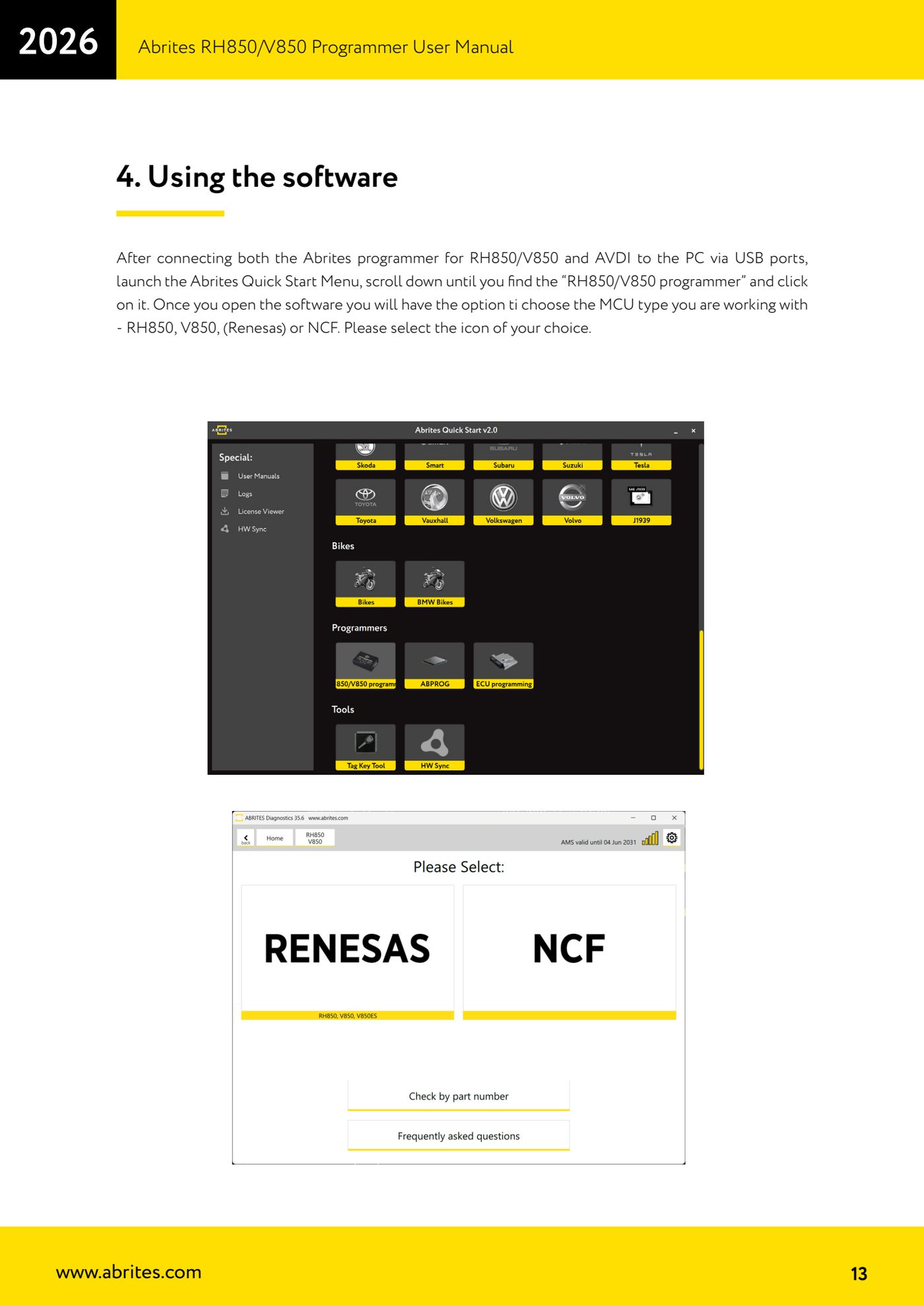

7. Abre el Abrites Quick Start Menu, baja hasta la entrada "RH850/V850 programmer" y haz clic en ella para abrir el software.
8. En la pantalla principal elige el tipo de MCU con la que estás trabajando: RH850, V850 (Renesas) o NCF.
