Fabricar tus propios adaptadores ABPROG con el conector DB25 macho: patillaje de ZN046, ZN058, ZN078 y ZN086

Strumenti Interfaz Clásica Hardware / Conexiones Avanzada ⏱ 30-60 min 6 pasos

El conector DB25 macho que viene con el set ZN030 sirve para fabricarte en casa el adaptador que no tengas, cableando los pines según el patillaje del adaptador Abrites correspondiente. Aquí tienes los patillajes oficiales de ZN046, ZN058, ZN078 y ZN086.

Licencias necesarias

  • —

Hardware / cables

  • DB25 Male connector
  • ZN045 programmatore ABPROG
  • AVDI
  • resistenza 38K
  • resistenza 10K
  • diodo 1N4148
  • stazione saldante
⚠ AtenciónRespeta también los componentes pasivos indicados (resistencias y diodo): sin ellos las líneas no quedan adaptadas y la conexión con el procesador puede no funcionar o dañar el target. Comprueba siempre la numeración de los pines en el cuerpo del DB25 antes de soldar.

Procedimiento

  1. ZN046 (Key PCB Renewal Adapter): PIN 1, PIN 2, PIN 3 y PIN 4 = cables rojos; PIN 5 = RX cable verde; PIN 6 = TX cable blanco; PIN 14 = GND cable negro. Añade una resistencia de 38K entre el PIN 6 y el PIN 14.
  2. ZN058 (adaptador V850E2): PIN 5 = RX cable violeta; PIN 6 = TX cable violeta; PIN 13 = FLMD0 cable blanco; PIN 14 = GND cable negro; PIN 20 = +5V cable rojo; PIN 25 = Reset cable verde. Añade una resistencia de 10K entre el PIN 5 y el PIN 20 y un diodo 1N4148 entre el PIN 5 y el PIN 6.
  3. ZN078 (adaptador V850ES): PIN 5 = RX cable violeta; PIN 6 = TX cable azul; PIN 13 = FLMD0 cable blanco; PIN 14 = GND cable negro; PIN 20 = +5V cable rojo; PIN 25 = Reset cable verde.
  4. ZN086 (adaptador MC9S12): PIN 14 = GND cable negro; PIN 21 = +5V cable rojo; PIN 11 = RST cable amarillo; PIN 19 = BKGD cable verde.
  5. Suelda los cables en el DB25 macho según el patillaje elegido, respetando los colores indicados: te harán falta para reconocer las líneas cuando las conectes a la placa del módulo o de la llave.
  6. Conecta el DB25 así preparado al conector DB25 hembra del ABPROG ZN045, el ZN045 al AVDI y el AVDI al ordenador, y después sigue con la operación prevista en el software.

Capturas de referencia

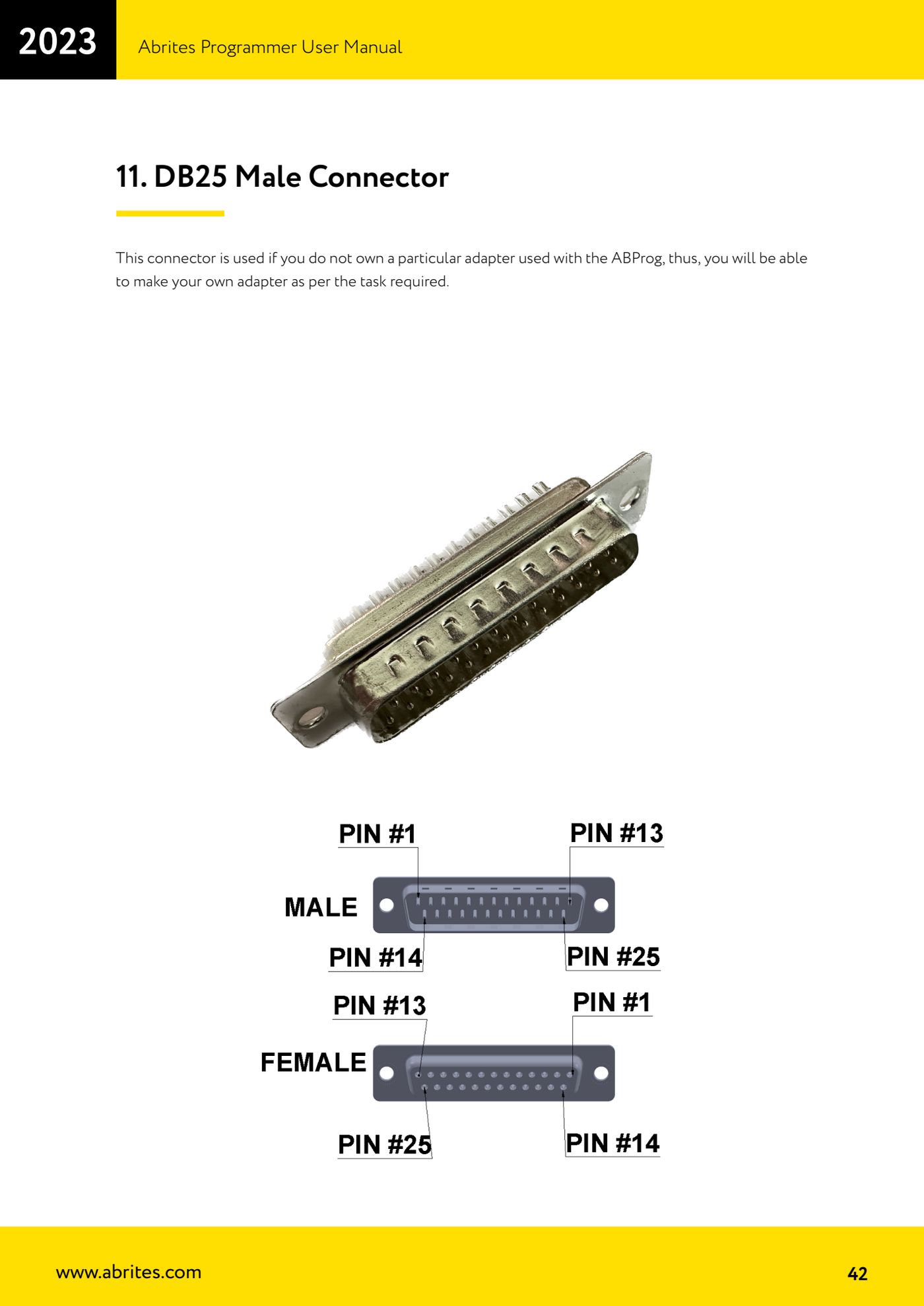

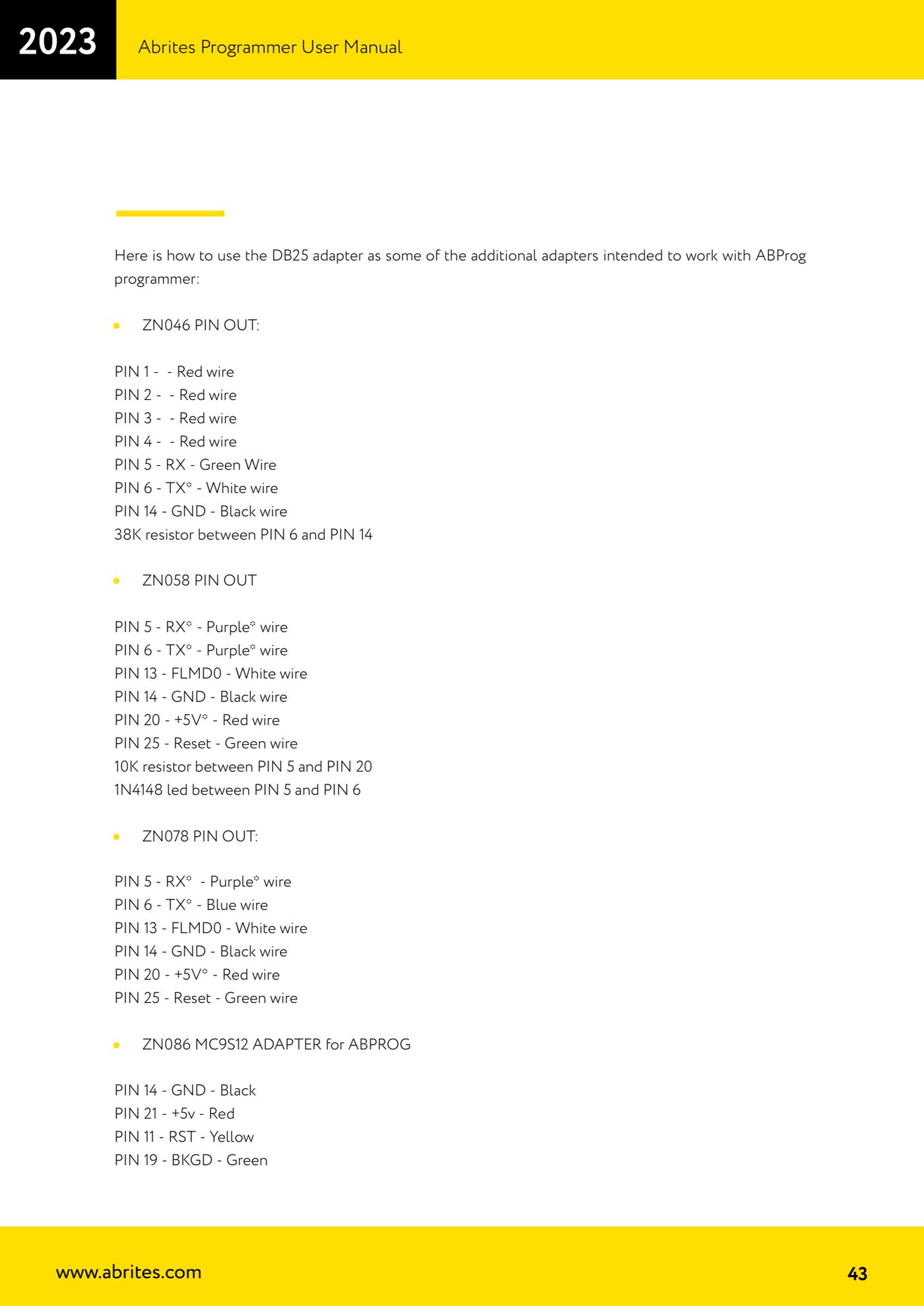

Fabricar tus propios adaptadores ABPROG con el conector DB25 macho: patillaje de ZN046, ZN058, ZN078 y ZN086 — 1Fabricar tus propios adaptadores ABPROG con el conector DB25 macho: patillaje de ZN046, ZN058, ZN078 y ZN086 — 2
Fuente: Manuale Abrites Programmer, cap. 11 - DB25 Male Connector (p.42-43) · ⏱ tiempo estimado 30-60 min
