Especificaciones técnicas del MODI: tensión de trabajo 11-25V, IP44, temperaturas y requisitos de la app

Strumenti Interfaz Clásica Hardware / Conexiones Básica ⏱ 5 min 10 pasos

Datos técnicos del dispositivo MODI que conviene comprobar antes de usarlo en vehículos de 24V, en ambientes fríos, calurosos o húmedos, además de los requisitos mínimos del móvil. Sirve para saber dónde puede trabajar el dispositivo y dónde no.

Licencias necesarias

  • —

Hardware / cables

  • MODI (ESP32 v04)
  • modulo wireless ESP32-WROOM-1-S3

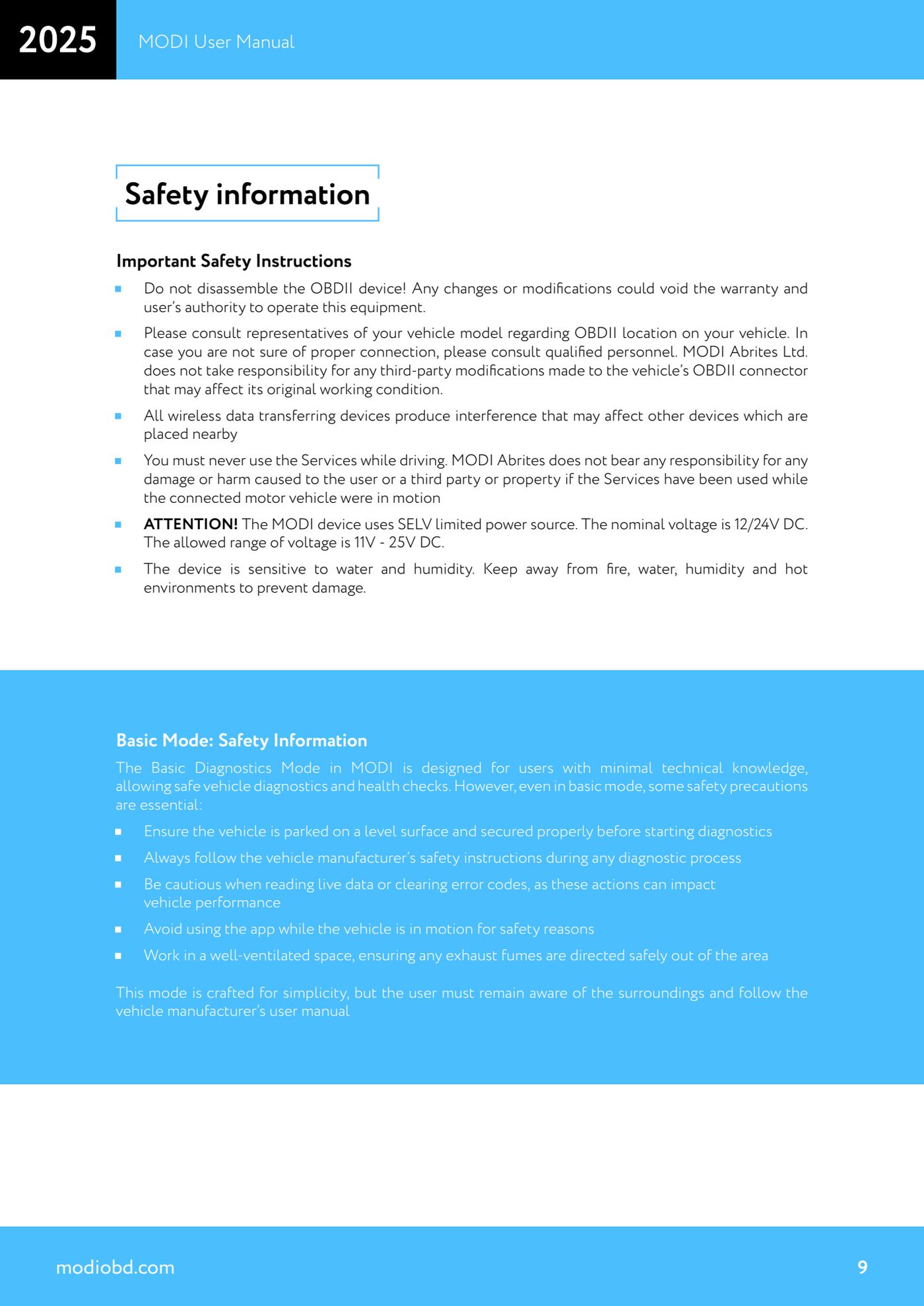

⚠ AtenciónEl MODI usa una fuente de alimentación limitada SELV: tensión nominal 12/24V DC, rango admitido 11V - 25V DC. Fuera de ese rango no debe alimentarse. El dispositivo es sensible al agua y a la humedad: mantenlo lejos del fuego, del agua, de la humedad y de ambientes calurosos. No lo desmontes: cualquier modificación anula la garantía y la autorización de uso.

Procedimiento

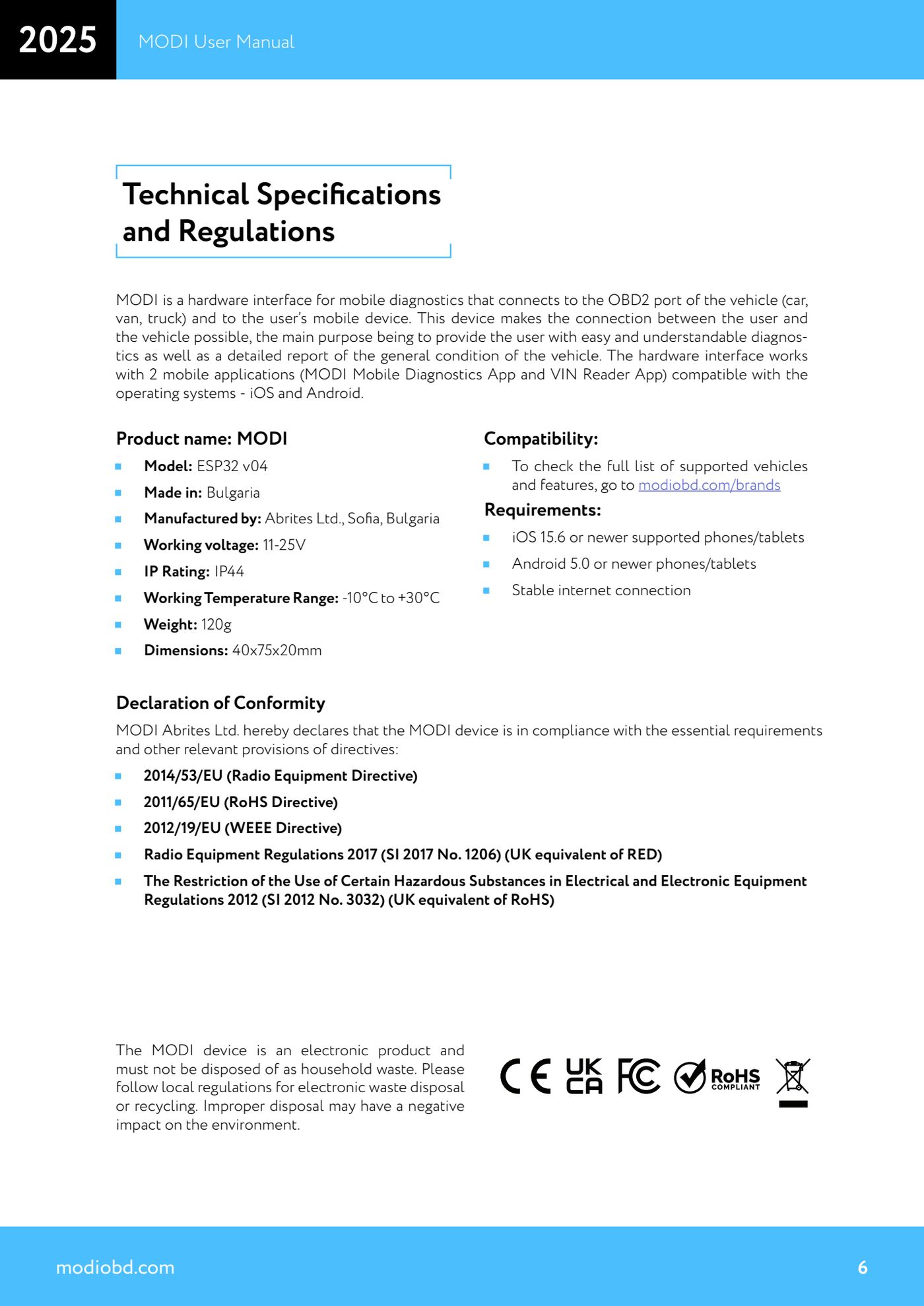

  1. Comprueba la tensión de a bordo antes de conectarlo: el MODI trabaja con una nominal de 12/24V DC y admite un rango de 11V - 25V DC. En vehículos con instalación de 24V entra dentro de las especificaciones; en instalaciones fuera de rango, no.
  2. Revisa las condiciones ambientales: grado de protección IP44 y rango de temperatura de trabajo de -10 C a +30 C. Fuera de ese rango no se garantiza la fiabilidad.
  3. Medidas y peso para valorar el hueco disponible junto a la toma OBDII: 40x75x20 mm, 120 g.
  4. Identificación del producto: nombre MODI, modelo ESP32 v04, fabricado por Abrites Ltd., Sofía, Bulgaria.
  5. Parte de radio: módulo inalámbrico ESP32-WROOM-1-S3, FCC ID 2AC7Z-ESPS3WROOM1, conforme a la Part 15 de las normas FCC. El módulo no está modificado respecto al estado certificado.
  6. Respeta la distancia de exposición a RF: la antena del transmisor debe mantener al menos 20 cm de separación de las personas y no debe colocarse ni funcionar junto a otras antenas o transmisores.
  7. Comprueba los requisitos del dispositivo móvil: iOS 15.6 o más reciente, o bien Android 5.0 o más reciente, además de una conexión a internet estable.
  8. Compatibilidad de vehículos: el listado completo de marcas y funciones soportadas se consulta en modiobd.com/brands.

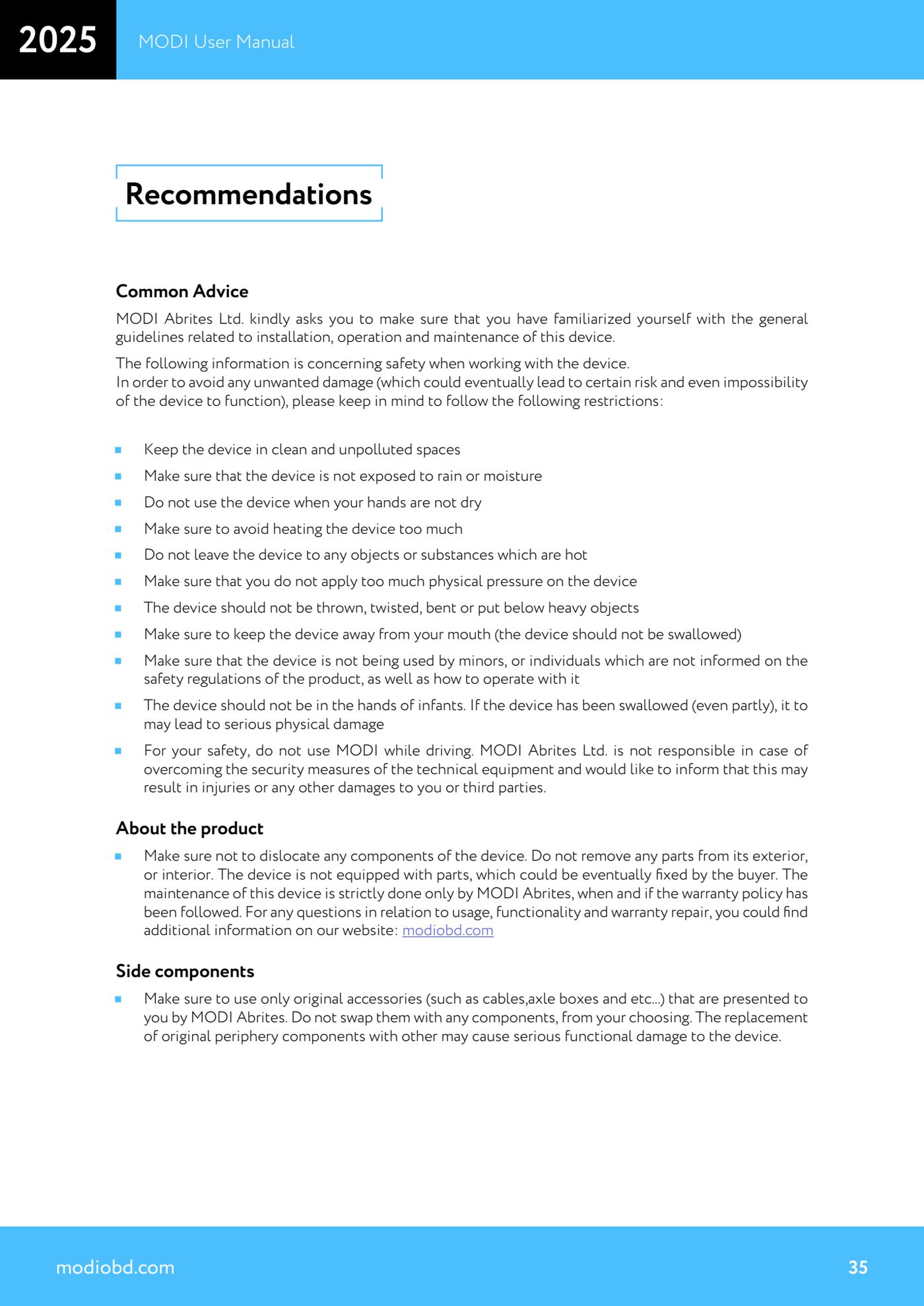

  9. Uso y conservación: mantén el dispositivo limpio y seco, no lo manipules con las manos mojadas, no le apliques presión mecánica, no lo dobles ni lo pongas debajo de objetos pesados. Usa solo accesorios originales suministrados por MODI Abrites: los periféricos no originales pueden provocar daños funcionales.
  10. Eliminación: es un producto electrónico y no debe tirarse a la basura doméstica. Sigue la normativa local de residuos electrónicos o de reciclaje.

Capturas de referencia

Especificaciones técnicas del MODI: tensión de trabajo 11-25V, IP44, temperaturas y requisitos de la app — 1Especificaciones técnicas del MODI: tensión de trabajo 11-25V, IP44, temperaturas y requisitos de la app — 2Especificaciones técnicas del MODI: tensión de trabajo 11-25V, IP44, temperaturas y requisitos de la app — 3
Fuente: Manuale MODI, "Technical Specifications and Regulations", "Important Safety Instructions", "Recommendations" (p.6-9, 35) · ⏱ tiempo estimado 5 min
