Conectar el ABPROG ZN045 al AVDI y abrir el software "ABProg Upgraded"

Strumenti Interfaz Clásica Hardware / Conexiones Básica ⏱ 10 min 8 pasos

Antes de cualquier lectura o escritura de memoria tienes que dejar montada la cadena ordenador - AVDI - ZN045 - adaptador. Esta guía explica qué contiene el set ZN030, cómo se conecta el programador a la interfaz y cómo se abre la sección "ABProg > Upgraded" del software Abrites.

Licencias necesarias

  • —

Hardware / cables

  • AVDI
  • ZN030 (set ABPROG)
  • ZN045 programmatore ABPROG
  • ZN031 adattatore EEPROM/BCM
  • ZN033 adattatore NEC
  • ZN035 socket EEPROM 8 pin
  • CB101 prolunga
  • DB25 Male connector
⚠ AtenciónEl puerto USB del ordenador debe dar 100 mA a 5V +/- 5%: con hubs USB sin alimentación o puertos flojos puede que el programador no se reconozca. En la primera instalación deja marcada la casilla de instalación de los drivers USB de la interfaz, o el software no verá el AVDI.

Procedimiento

  1. Comprueba los requisitos mínimos del ordenador: Windows 7 SP1 con al menos 512 MB de RAM y un puerto USB capaz de dar 100 mA / 5V +/- 5%.
  2. Instala el software Abrites lanzando el ejecutable y siguiendo las pantallas: "Next", aceptación de la licencia con "I accept the agreement", "Next", elección de la carpeta y de los iconos del escritorio, y luego "Install".

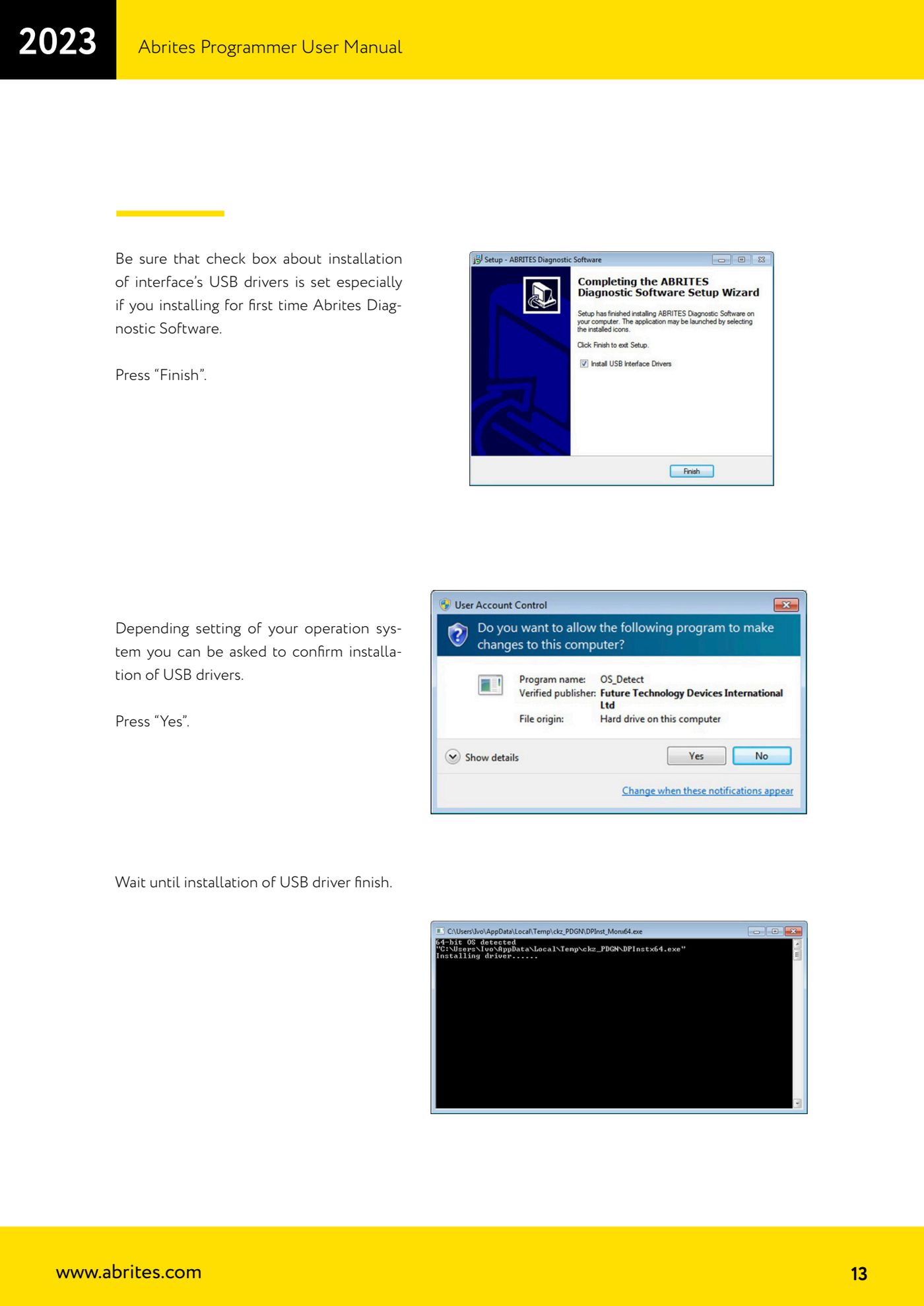

  3. Antes de pulsar "Finish" comprueba que esté marcada la casilla de instalación de los drivers USB de la interfaz (obligatorio la primera vez que instalas el Abrites Diagnostic Software). Si el sistema pide confirmación, responde "Yes" y espera a que termine la instalación de los drivers.

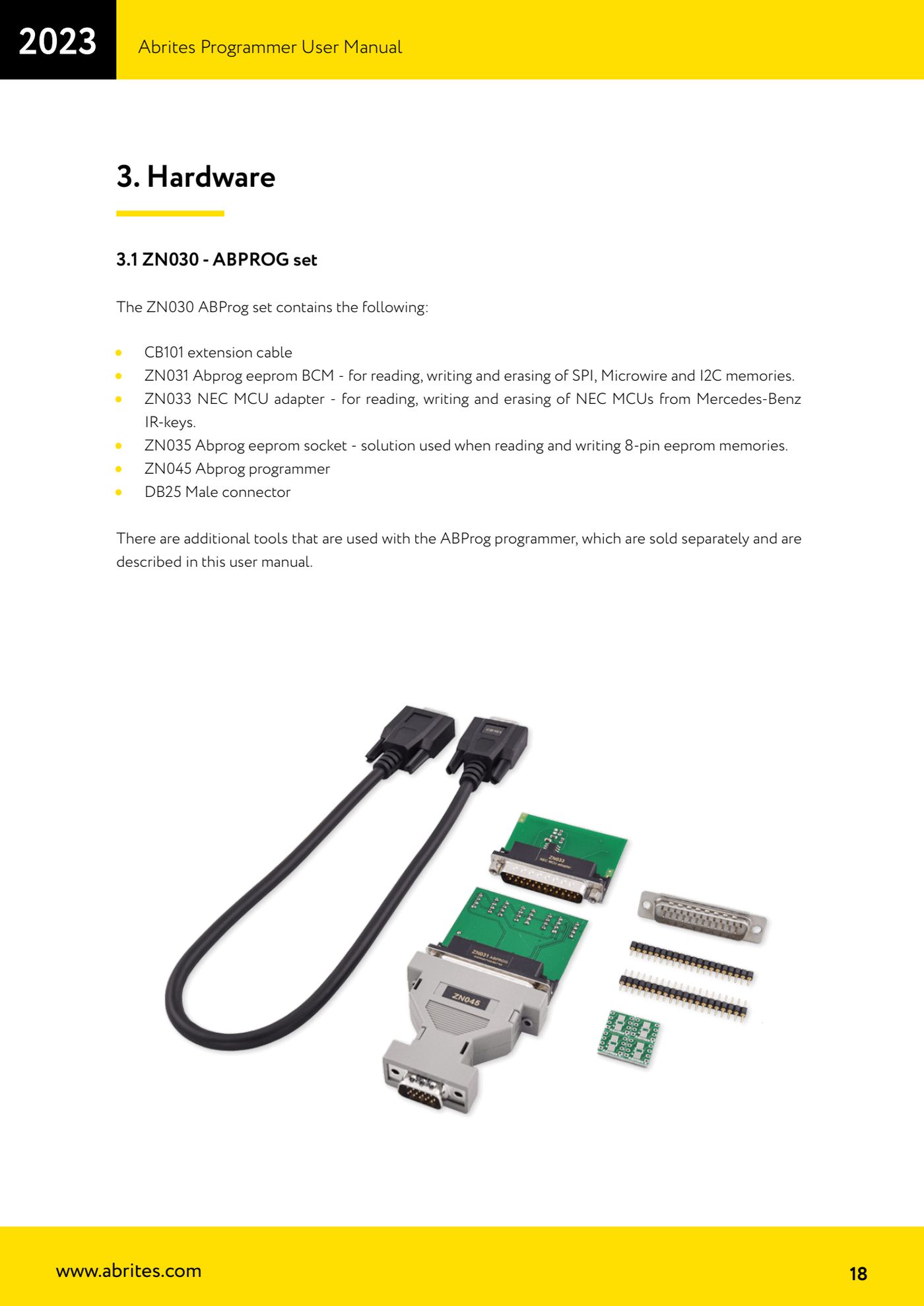

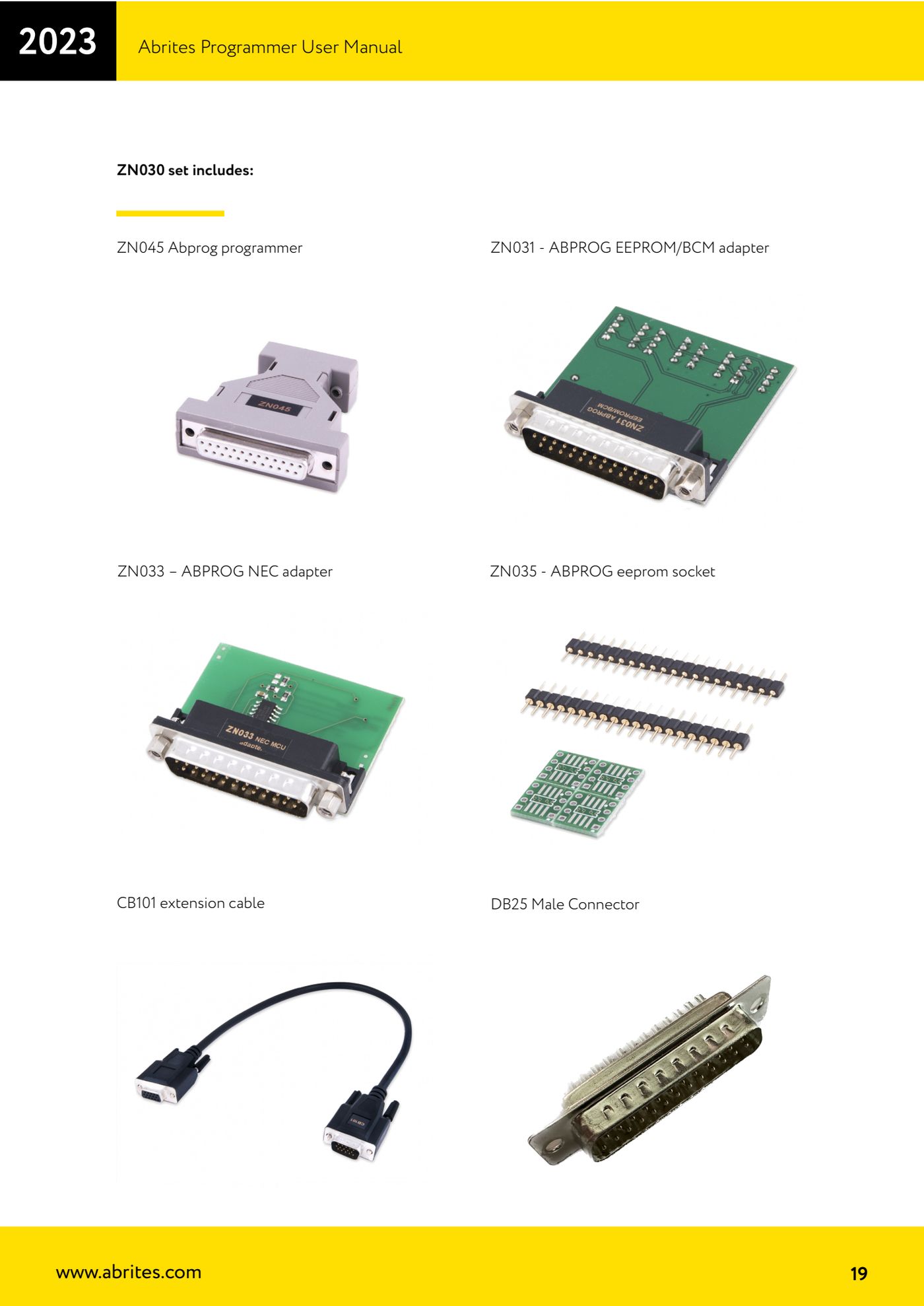

  4. Coge el set ZN030 e identifica los componentes: ZN045 (programador ABPROG), ZN031 (adaptador EEPROM/BCM para SPI, Microwire e I2C), ZN033 (adaptador NEC MCU para las llaves IR de Mercedes-Benz), ZN035 (zócalo para EEPROM de 8 pines), CB101 (alargador) y el conector DB25 macho.
  5. Conecta el adaptador que necesites al conector DB25 hembra del programador ZN045 (ZN031, ZN033, ZN035, o uno de los adaptadores opcionales ZN046, ZN055, ZN057, ZN058, ZN073, ZN078, ZN086).
  6. Conecta el lado DB15 macho del ZN045 al conector DB15 hembra del AVDI, y después conecta el AVDI al ordenador con el cable USB.

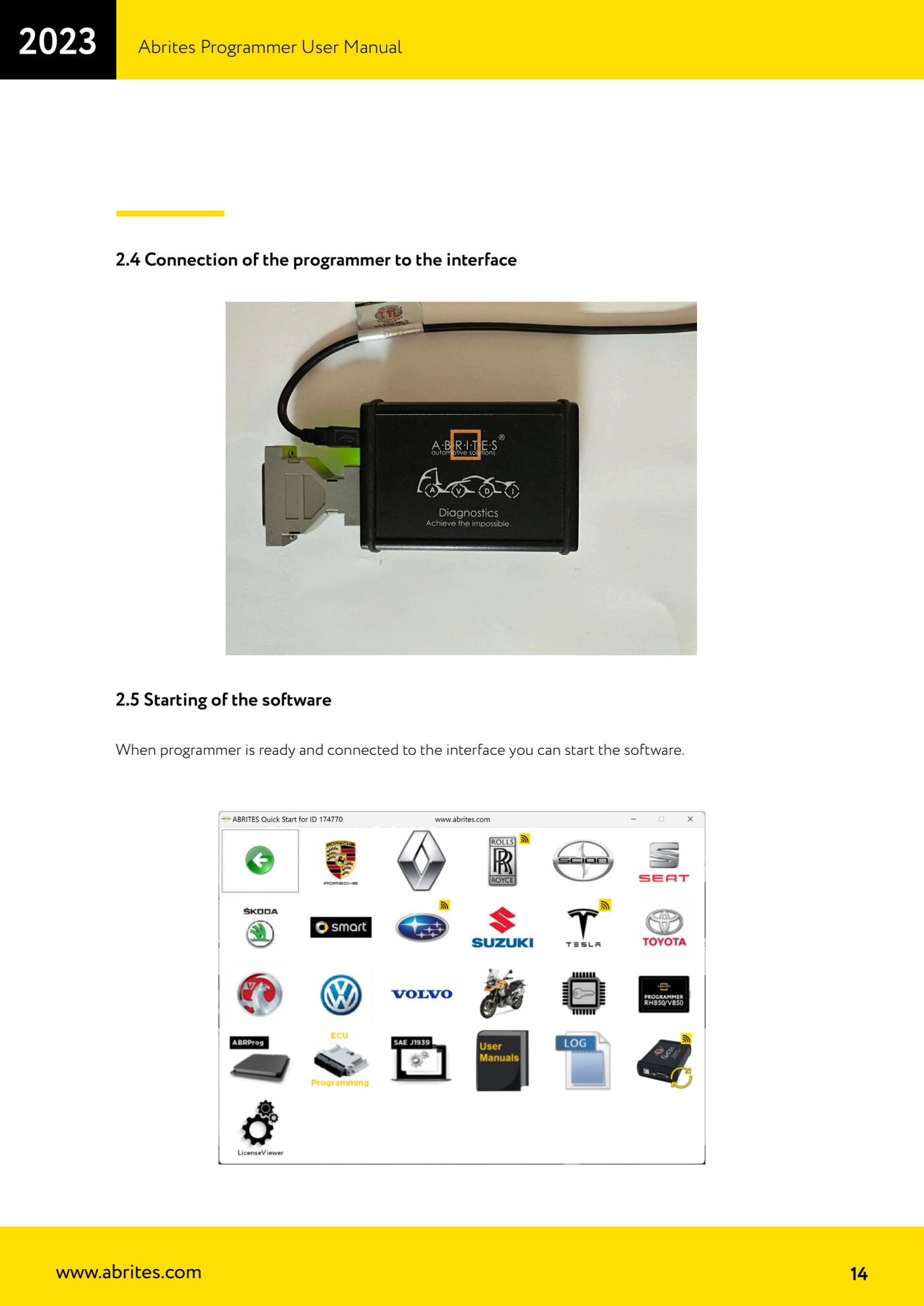

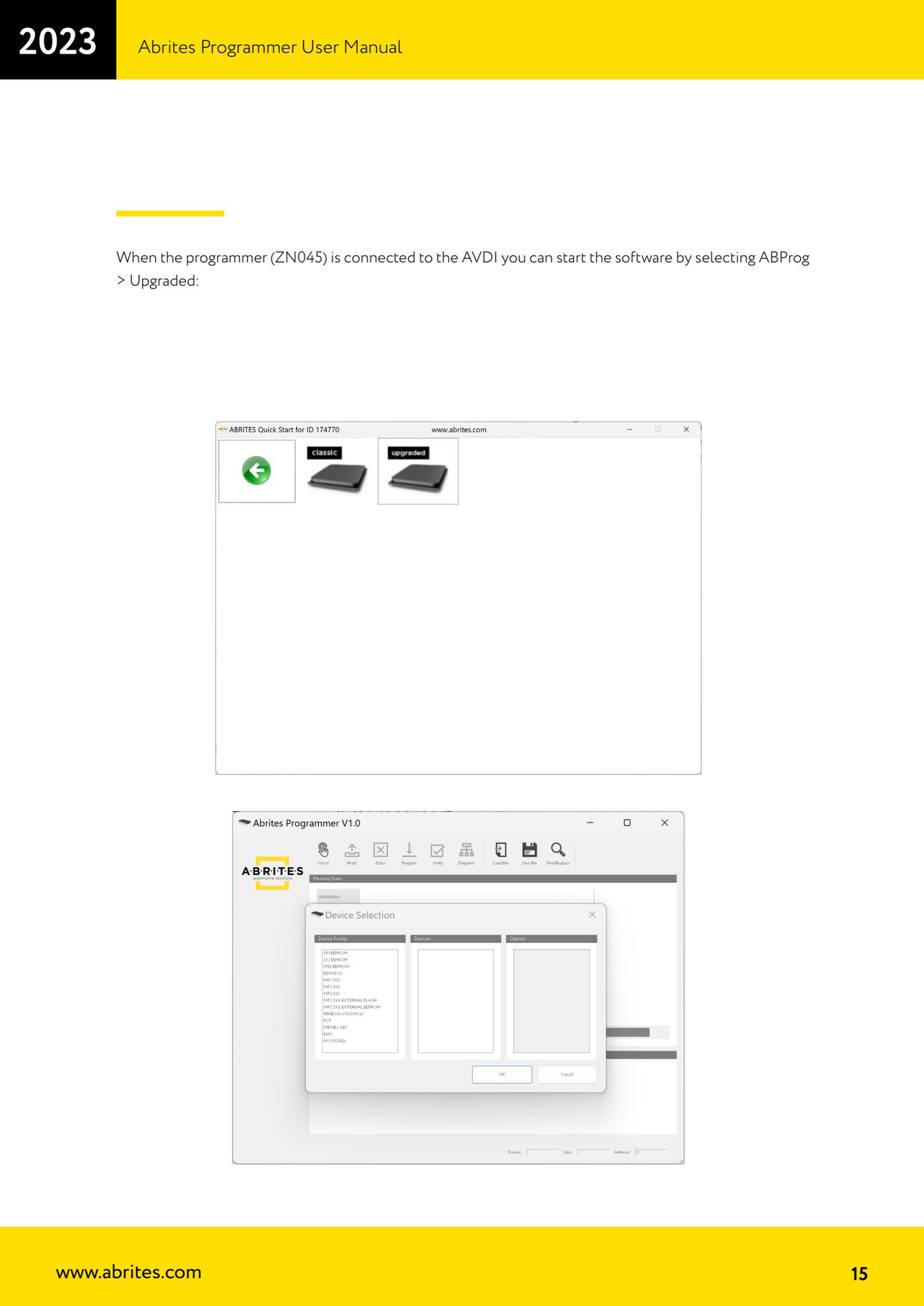

  7. Abre el software Abrites y entra en el menú "ABProg" > "Upgraded": se abre la pantalla principal del programador. Si el ZN045 no está conectado al AVDI el software no arranca correctamente, así que conecta siempre primero el hardware.
  8. Usa el alargador CB101 cuando trabajes en banco y la distancia entre el AVDI y el módulo no te permita conectar el adaptador directamente.

Capturas de referencia

Conectar el ABPROG ZN045 al AVDI y abrir el software "ABProg Upgraded" — 1Conectar el ABPROG ZN045 al AVDI y abrir el software "ABProg Upgraded" — 2Conectar el ABPROG ZN045 al AVDI y abrir el software "ABProg Upgraded" — 3Conectar el ABPROG ZN045 al AVDI y abrir el software "ABProg Upgraded" — 4Conectar el ABPROG ZN045 al AVDI y abrir el software "ABProg Upgraded" — 5
Fuente: Manuale Abrites Programmer, cap. 2.3-2.5 e 3.1 (p.10-19) · ⏱ tiempo estimado 10 min
